RC模型船用轴系推进套筒组件

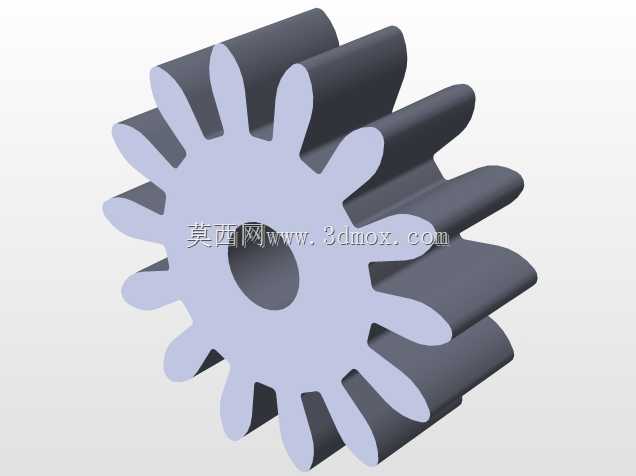

　　这套轴系套筒组件是RC仿真船模推进系统的核心承载部件，主要适配比例仿真遥控船的动力传输布局，在实际船模航行过程中承担动力轴径向支撑、水密隔舱穿轴过渡、叶轮定位基准的多重作用，区别于大尺寸实船的轴系结构，RC船模的轴套需要兼顾轻量化、低转动阻力与安装便捷性，同时要适配3D打印成型的工艺特性，多数结构可直接通过光固化或FDM工艺打印制作，部分受力较小的占位结构可直接用打印件替代金属机加工件，降低爱好者的制作门槛。

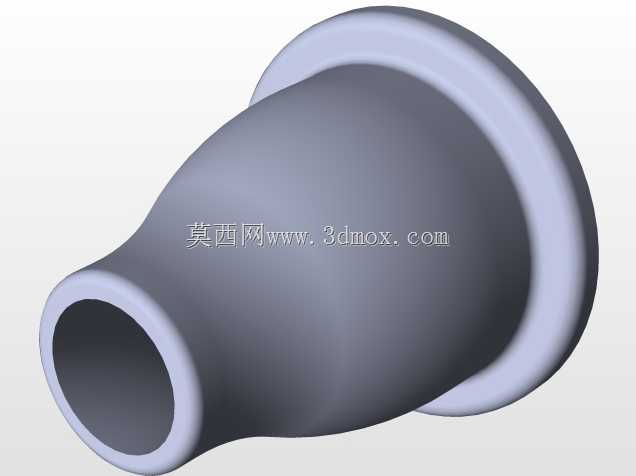

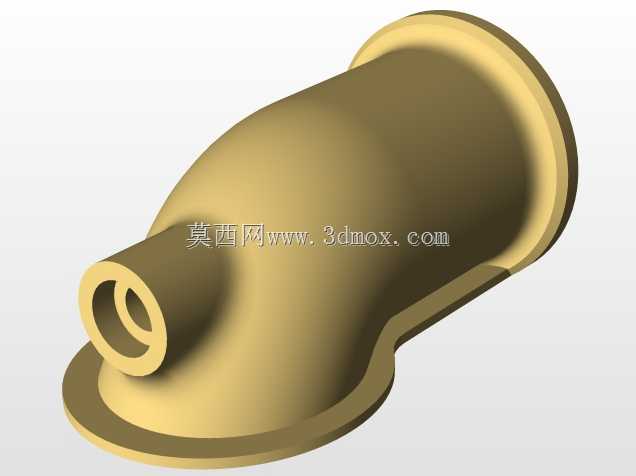

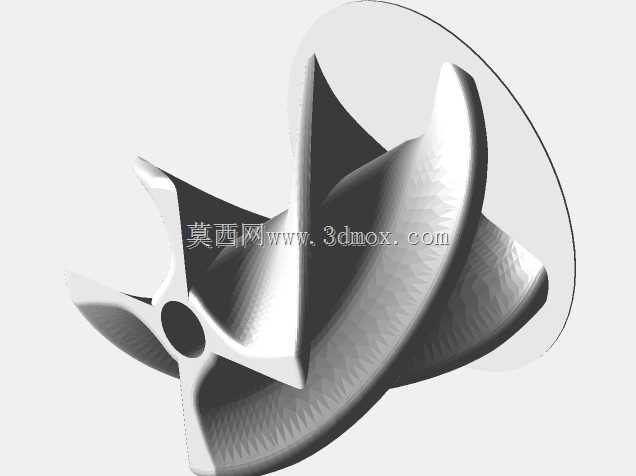

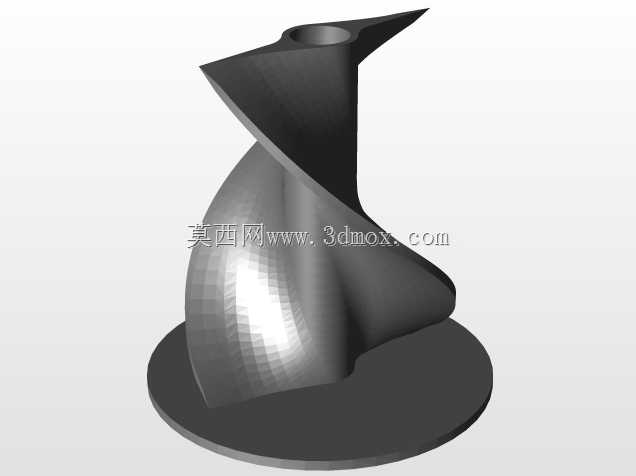

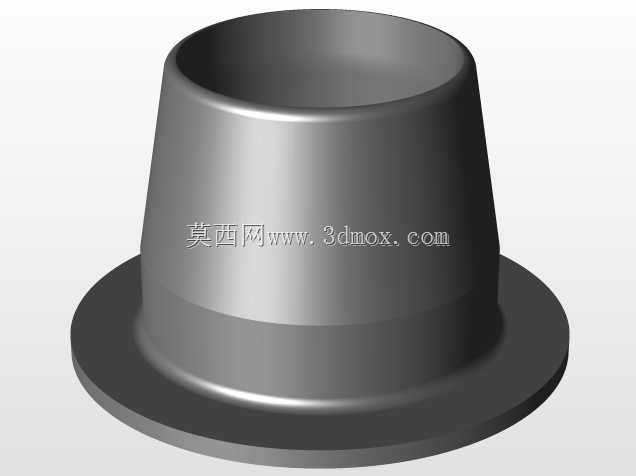

　　从实际应用场景来看，这类轴套组件多用于1:32至1:100比例的仿真货船、拖船、竞速艇模型的动力舱段，安装位置位于船体中部动力舱到尾部螺旋桨之间的穿舱段，一端对接电机输出端的联轴器，另一端延伸至船尾外侧固定螺旋桨叶轮，中间段穿过船体的水密隔舱板，因此轴套的外壁需要设计与隔舱板贴合的安装法兰，法兰上预留的安装孔位可配合密封胶与螺丝实现穿舱位置的水密，避免航行过程中舱外水渗入动力舱造成电路故障。

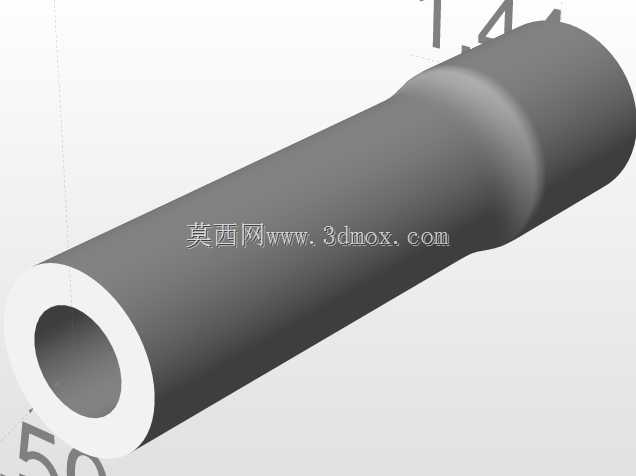

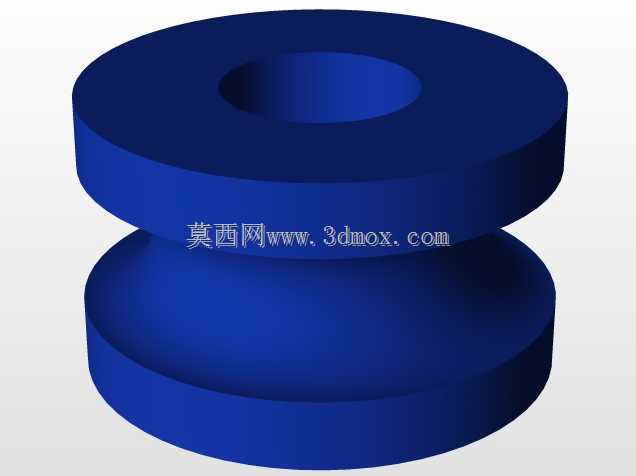

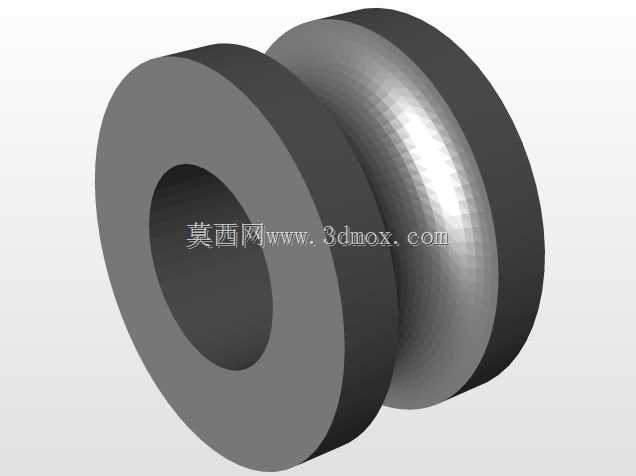

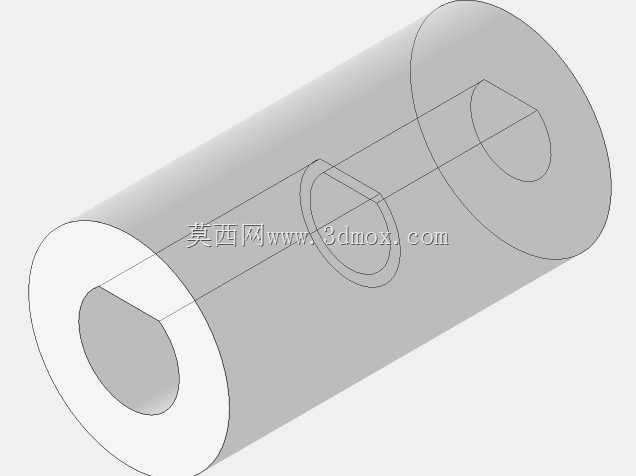

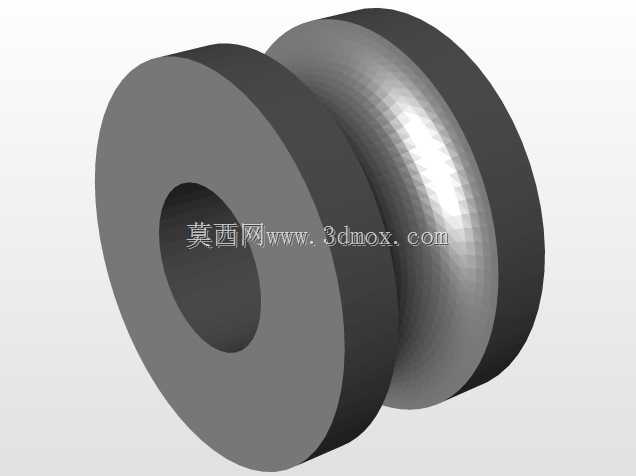

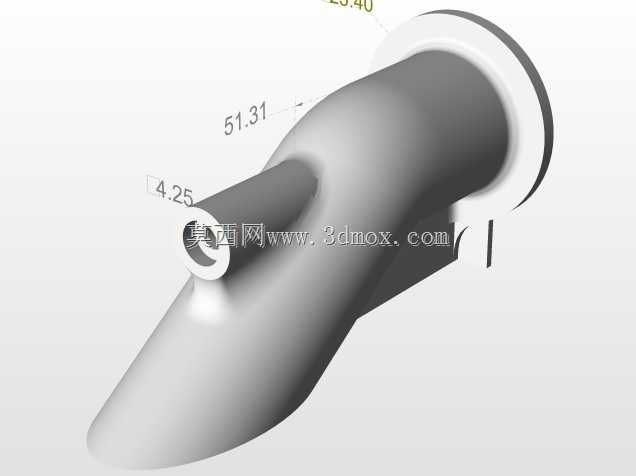

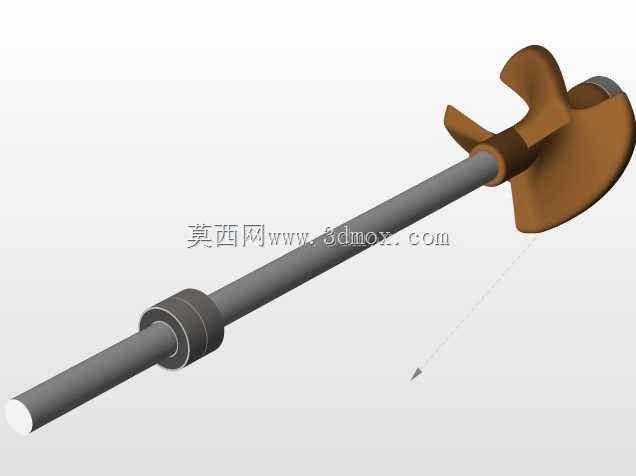

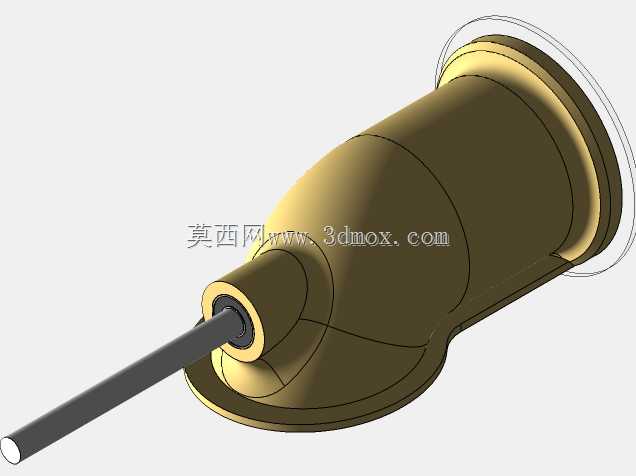

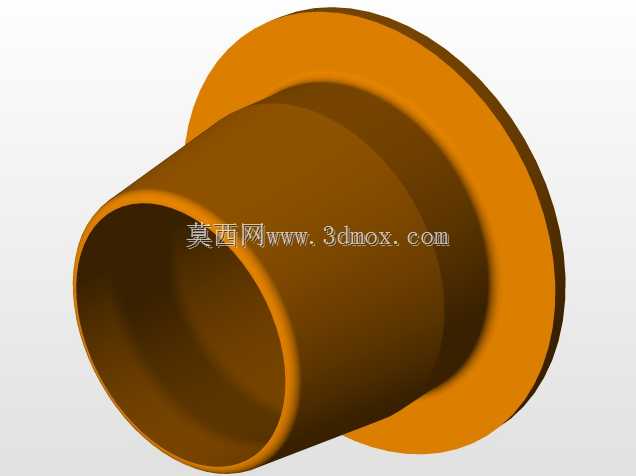

　　设计思路上，这套组件采用了分段式同轴套筒结构，主体为空心圆柱结构，内孔尺寸匹配常用的4mm、5mm直径不锈钢传动轴，内孔表面预留0.1-0.2mm的间隙用于填充润滑脂或者安装聚四氟乙烯轴衬，降低传动轴高速转动时的摩擦阻力；套筒外壁设置的两处环形凸台分别对应船体内隔舱板与船尾板的安装位置，凸台的厚度根据常用航模层板的厚度设计为3mm，安装时可直接卡入板材预开的安装孔中，省去额外的定位调整步骤，降低组装时的同轴度误差。套筒上开设的两处椭圆形开孔是注油与排沙口，在船模长时间航行后，可通过这两个开孔向轴套内部补充润滑脂，同时排出渗入轴套的细小沙粒与积水，避免沙粒磨损轴表面与轴套内孔，延长整套动力系统的维护周期。

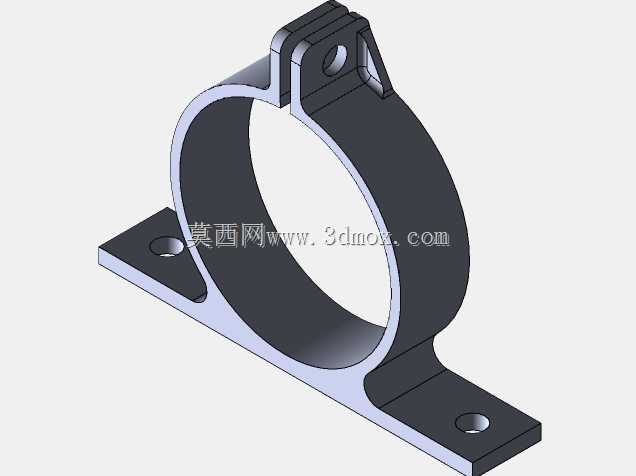

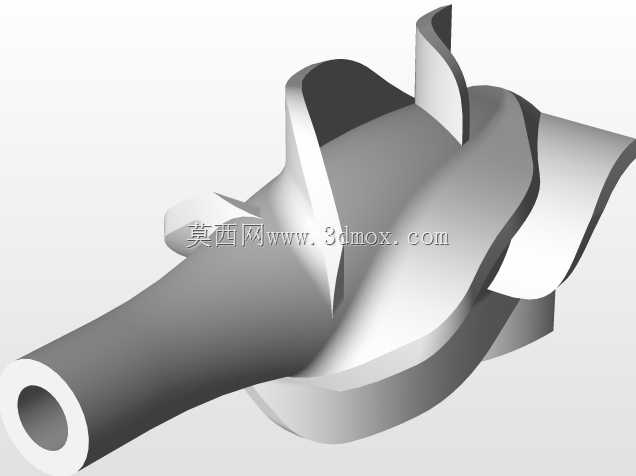

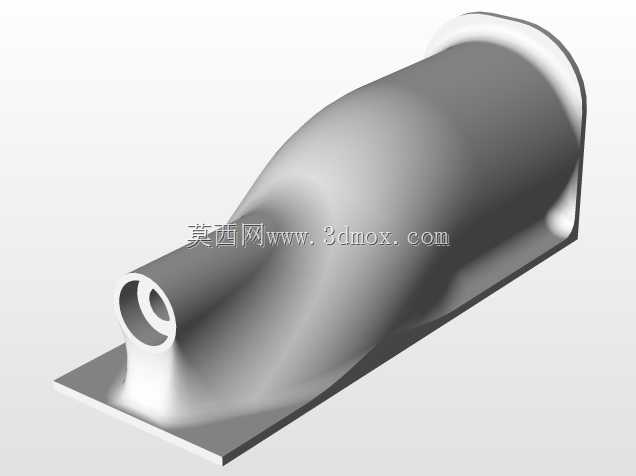

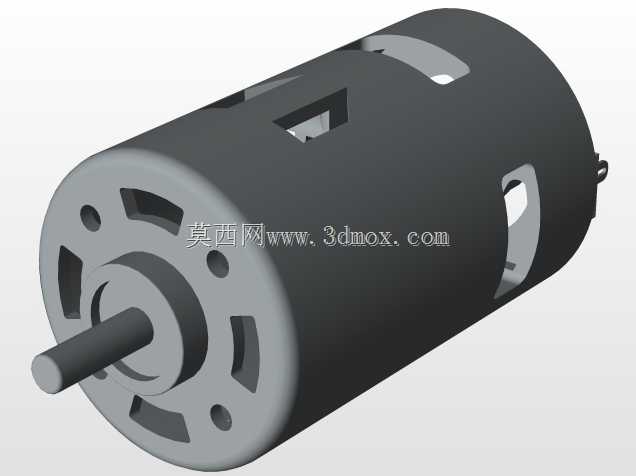

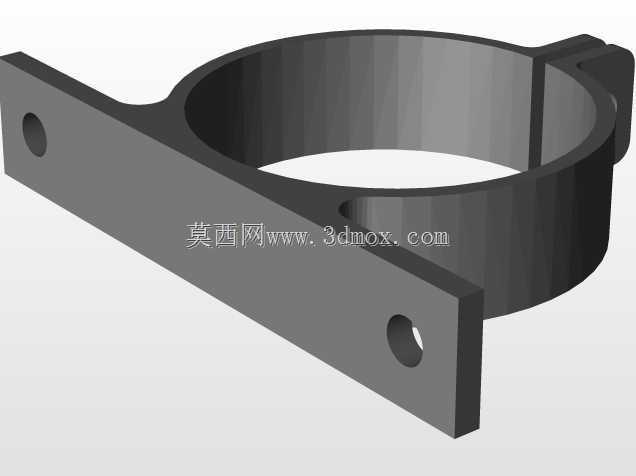

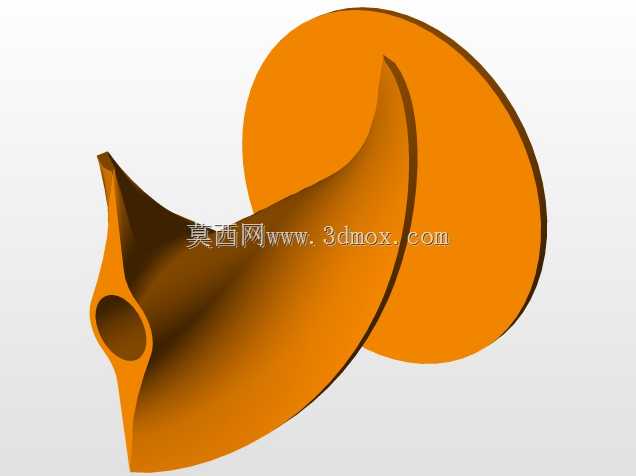

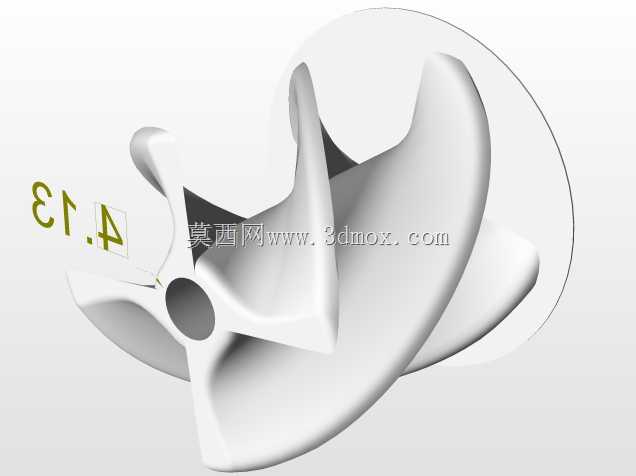

　　从安装边界来看，整套轴套的长度根据不同比例船模的舱段长度设计为可裁剪结构，打印时可根据自身船模的实际穿舱长度调整套筒总长，两端的连接结构保持通用尺寸，一端可适配市面上常见的28mm、36mm直径船用无刷电机的安装座，另一端的外螺纹结构可直接锁紧螺旋桨的固定螺母，同时预留了止水舵的安装卡位，可在轴套末端直接集成舵叶安装座，省去额外的舵系支架制作步骤。组件附带的支柱结构用于长轴系的中间支撑，当船模长度超过800mm时，传动轴长度过长会出现高速转动抖动的问题，此时可在轴套中部安装配套的树脂支柱，支柱下端固定在船体龙骨上，上端抱紧轴套外壁，将轴系的长跨度分割为多个短跨度，有效降低轴转动时的径向跳动，减少动力损耗的同时避免轴系共振产生的航行噪音。

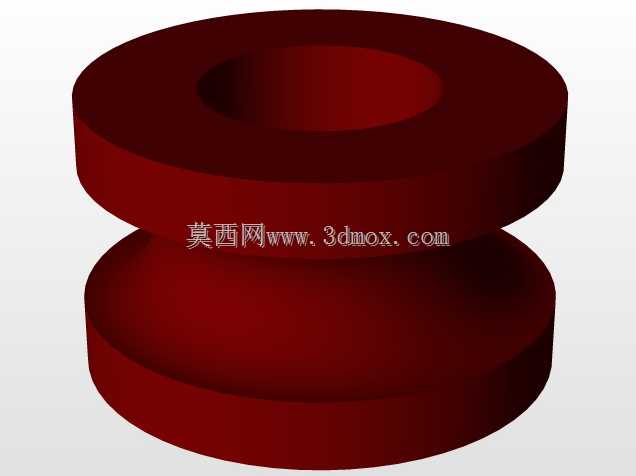

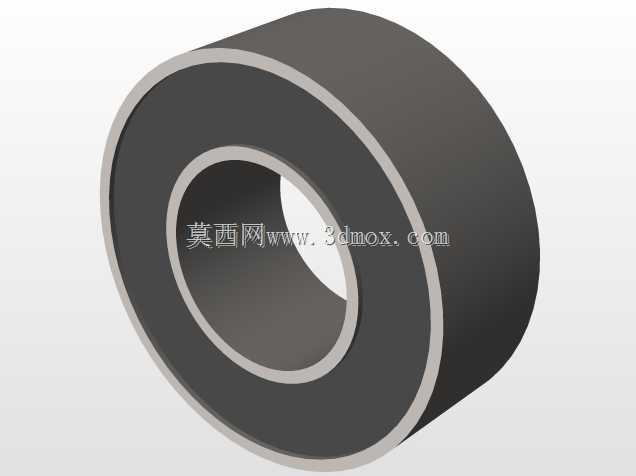

　　需要注意的是，组件中部分薄壁占位结构仅用于组装时的定位参考，实际使用时如果需要追求更高的传动效率，可将占位的轴衬替换为标准的微型滚动轴承，轴承位的尺寸已经按照标准微型轴承的外径设计，可直接压入安装无需二次加工；如果采用树脂打印制作轴套主体，建议在安装前对内孔进行简单的抛光处理，降低内孔表面粗糙度，进一步减少转动阻力，水密安装位置建议配合704硅橡胶做密封处理，避免高速航行时的水压造成渗水问题。整套结构的设计充分考虑了业余模型制作的加工条件，没有复杂的曲面与高精度配合要求，即使是入门级的3D打印机也能制作出满足使用要求的零件，同时兼容市面上多数成熟的RC船模动力配件，无需单独定制非标零件即可完成整套推进系统的组装。
