卧式自行车人机测试SolidWorks模型

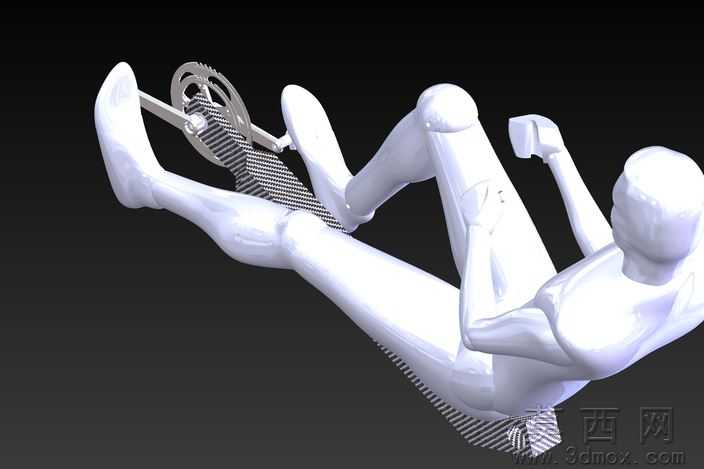

本模型为卧式自行车人机校核测试专用三维数模，建模阶段以靠背式自行车、三轮躺车的铰接式车架结构为参考基准，首先完成曲柄传动、脚踏踩踏区域的基准定位，再按照成年男性人体坐姿躺卧姿态搭建人体数字模型，确保人体下肢与脚踏曲柄的运动行程完全匹配，上肢与车把操控区域的距离符合人机工程学舒适操作范围，建模过程中对人体模型保留了合理的活动自由度，未做完全约束处理，可模拟骑行过程中肢体的摆动、踩踏动作，方便拖动周边传动部件验证运动干涉情况。参数设计层面，模型严格遵循躺式自行车的通用尺寸规范，曲柄回转半径、靠背倾斜角度、脚踏与臀部支撑点的相对距离均参考量产velomobile躺车的设计参数设定，框架部分仅保留核心参考结构，方便使用者根据自身设计需求修改车架造型、调整传动布局，适配封闭整流罩的流线型外壳设计需求，尤其适用于追求低风阻的高速躺车、全封闭velomobile车型的前期研发验证。渲染材质方面，人体模型采用哑光白色工程塑料质感材质模拟假人测试效果，传动齿轮、脚踏转轴等金属部件采用抛光不锈钢材质，车架参考结构采用半透明灰色材质区分，背景为纯黑展示环境，可清晰呈现人体与车辆部件的相对位置关系，直观暴露结构干涉、操作空间不足等设计问题。结构原理上，模型核心还原了躺式自行车的卧式骑行姿态，骑行者背部倚靠靠背支撑，双腿向前伸展完成踩踏动作，相比传统立式自行车可大幅降低风阻，同时减轻腰部、手腕的承重压力，人体模型与传动部件的铰接设置可完整模拟踩踏循环过程中膝关节、髋关节的运动轨迹，验证不同曲柄长度、靠背角度下的肢体活动范围是否合理。软件兼容层面，模型原生基于SolidWorks2013版本搭建，可直接在SolidWorks2012及以上版本中打开编辑，同时提供STEP、IGE通用三维格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件，无需转换格式即可直接导入开展后续设计工作。研发教学应用层面，该模型可用于躺式自行车、三轮代步车的前期人机工程验证，帮助设计师快速调整车架布局、优化骑行姿态，避免后期开模或样机制作阶段出现人机适配问题，同时也可作为高校交通工具设计、机械设计专业的人机工程学教学案例，帮助学生理解卧式骑行姿态的结构特点与人机设计要点，也可供个人DIY躺车爱好者作为设计参考，缩短自制车辆的研发周期。
