自行车传动链条SolidWorks三维设计模型

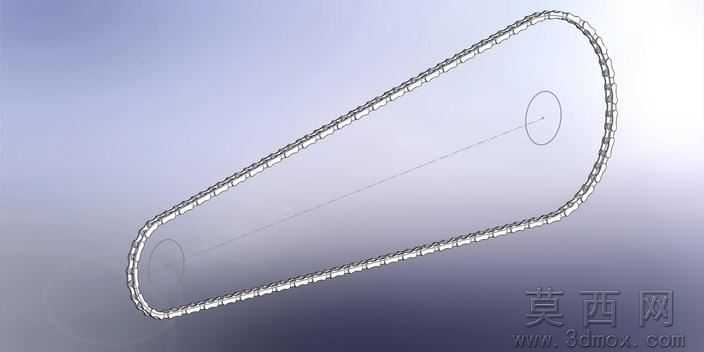

本模型为自行车传动系统核心部件链条的完整三维设计成果，建模全程基于SolidWorks2008平台完成，首先从单节链节的结构拆解入手，精准绘制外链片、内链片、销轴、套筒、滚子五个核心零件的二维草图，通过拉伸、切除、圆角等基础特征完成单个零件的实体建模，严格遵循自行车链条的通用尺寸规范，设定单节节距为12.7mm，滚子直径7.75mm，内节内宽3.3mm，保证各零件间的装配公差符合实际生产的配合要求。完成单节零件建模后，通过同轴心、重合等装配约束完成单节链节的子装配体搭建，随后基于链传动的轨迹路径，通过线性阵列配合路径配合特征，将单节链节沿两个链轮的中心连线及链轮分度圆轮廓完成整圈链条的阵列装配，还原了链条与前后链轮啮合的完整传动形态，同时对链节间的活动间隙做了参数化预留，可直观展示链条传动时的弯折活动状态。

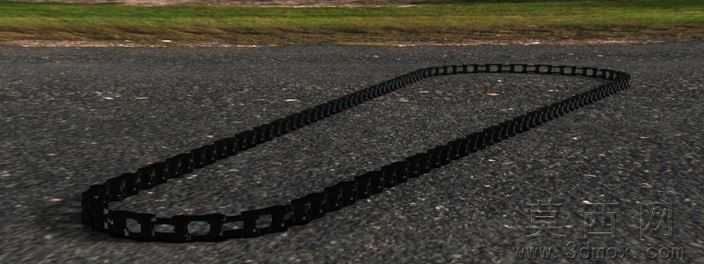

渲染层面，模型对不同零件赋予了对应真实材质，内外链片采用哑光镀锌钢材材质，销轴与套筒赋予光亮镀铬金属质感，滚子设置为高硬度轴承钢材质，通过环境光源调整突出金属零件的轮廓反光，整体渲染效果清晰展示链条的结构层次，无多余装饰元素，突出机械结构本身的设计细节。

结构原理上，本模型完整还原了滚子链的传动逻辑，工作时滚子与链轮轮齿啮合降低摩擦损耗，销轴连接内外链片实现相邻链节的相对转动，套筒隔离销轴与滚子减少磨损，整圈链条环绕前后链轮形成闭合传动回路，将脚踏施加的扭矩从牙盘传递至飞轮，驱动自行车后轮转动，完全符合实际自行车链条的运动原理。

软件兼容方面，模型除原生SolidWorks格式外，同步导出STEP、IGES、STL三种通用三维格式，STEP与IGES格式可兼容UG、Pro/E、Catia等主流三维设计软件，支持用户导入后进行二次修改或装配仿真，STL格式可直接用于3D打印制作实体样件，满足不同使用场景的格式需求。

研发教学应用层面，本模型可作为自行车设计研发环节的传动部件参考，帮助设计人员验证链条与链轮的匹配度、计算传动比与张紧度，也可作为机械设计课程中链传动章节的教学案例，帮助学生直观理解滚子链的结构组成与传动原理，还可用于机械爱好者的DIY自行车改装设计参考，为非标传动机构的链条选型与设计提供三维参照。
