多孔陶瓷壁液体蒸发冷却装置结构模型

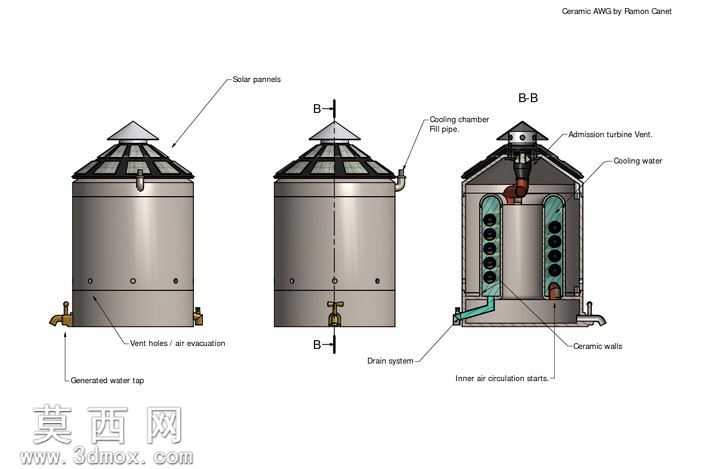

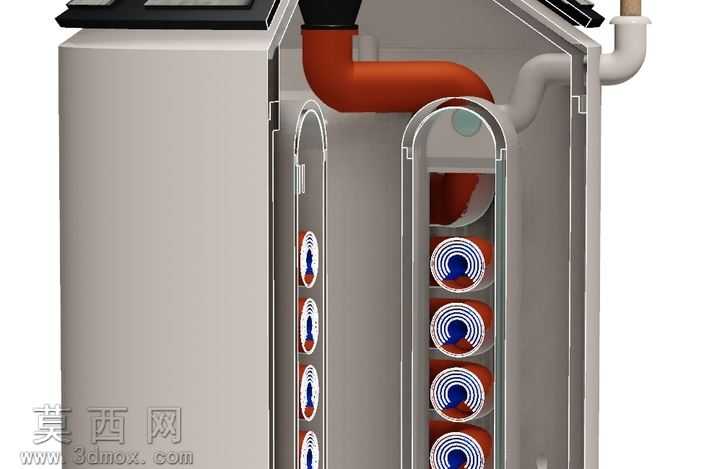

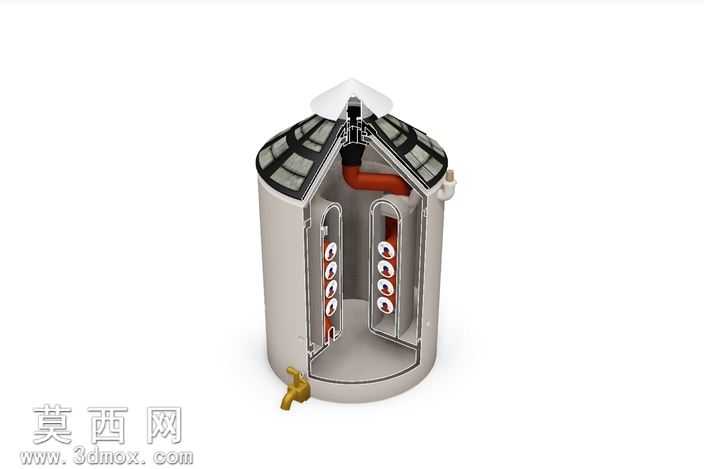

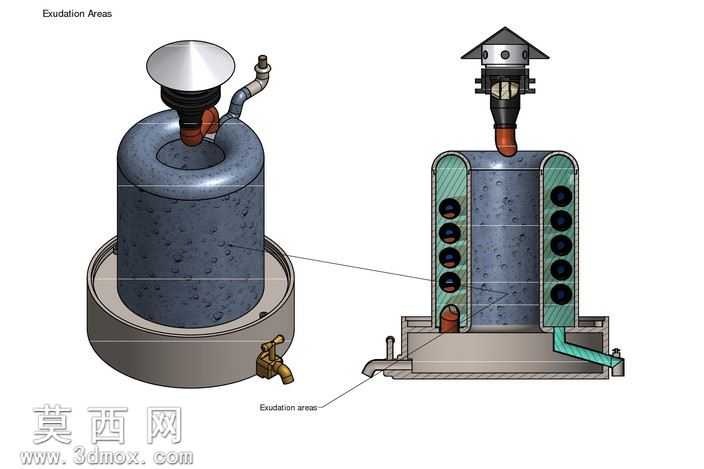

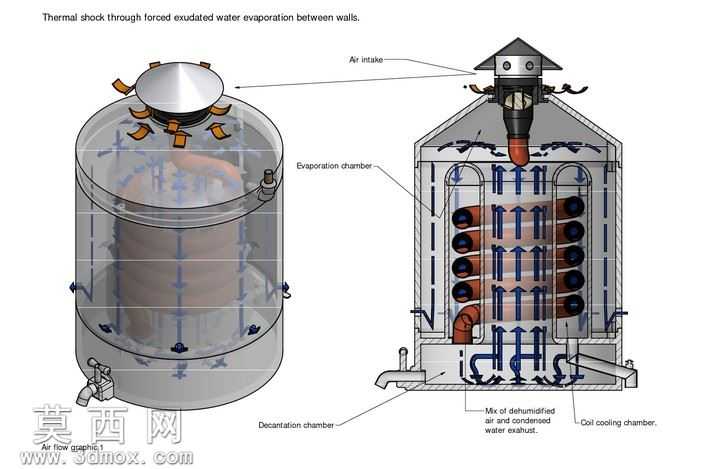

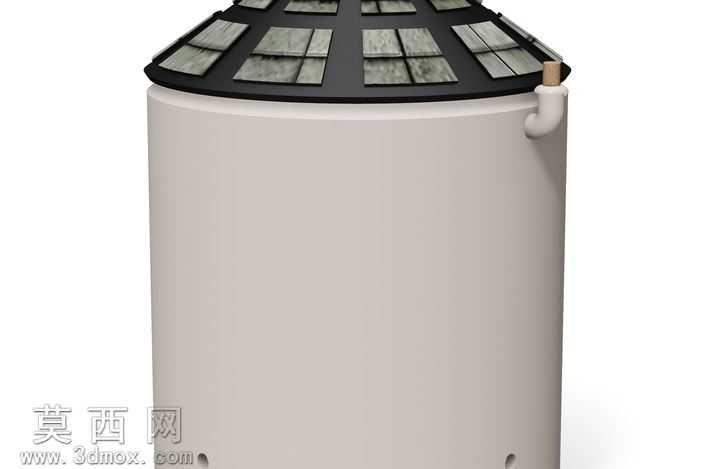

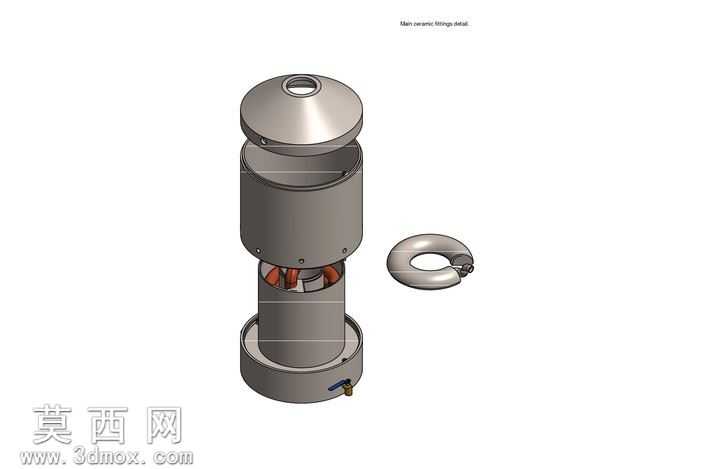

本三维模型采用Autodesk系列三维软件完成全参数化建模，整体为立式圆柱罐体结构，建模过程严格遵循热力学装置的结构逻辑，对罐体各部件进行1:1比例还原。首先完成外部罐体的曲面建模，罐体顶部设计为多棱面透光穹顶结构，通过曲面放样、阵列命令完成穹顶框架与透光面板的拼接建模，穹顶中心设置排气导流结构，与罐体内部的换热腔室连通，保证蒸发后的湿空气可顺利导出。罐体下部设置黄铜材质出水龙头，通过旋转、扫描命令完成龙头阀芯、把手的细节建模，与罐体底部的储液腔精准装配。罐体内部为核心换热结构，建模时采用剖视展示方式还原内部双腔室布局，两个立式腔室壁面采用多孔陶瓷材质，建模时通过纹理贴图、材质参数调整还原多孔陶瓷的微观孔隙质感，腔室内部垂直排布多组换热单元，每个单元通过环形阵列、线性阵列完成排布，还原液体沿陶瓷壁面渗析的流道结构。罐体内部的导流管路采用扫掠命令完成弯管建模，管路连接穹顶排气结构与内部腔室，保证空气流通路径的合理性。渲染阶段采用白模工作室环境，调整材质反射、折射参数：罐体外壳采用哑光食品级塑料材质，穹顶面板采用半透明磨砂玻璃材质，多孔陶瓷壁面采用低反光粗糙陶土材质，黄铜龙头采用金属高反光材质，通过三点布光突出模型剖视结构的层次感，清晰展示内部腔室、换热单元、导流管路的装配关系。设计思路围绕热力学蒸发冷却原理展开，核心是利用多孔陶瓷壁的渗析特性，让腔室内的液体缓慢渗透至壁面，与流经腔室的干燥空气充分接触，通过液体蒸发释放热能实现液体冷却，建模时特意保留了壁面与空气的接触间隙，还原真实的换热空间，整体结构可拓展应用于锅具冷却、小型饮用水降温等场景，模型各部件均为可编辑参数化特征，支持后续修改尺寸、调整结构，适配不同的换热功率需求。
