日星iBike自行车电机安装固定夹具结构

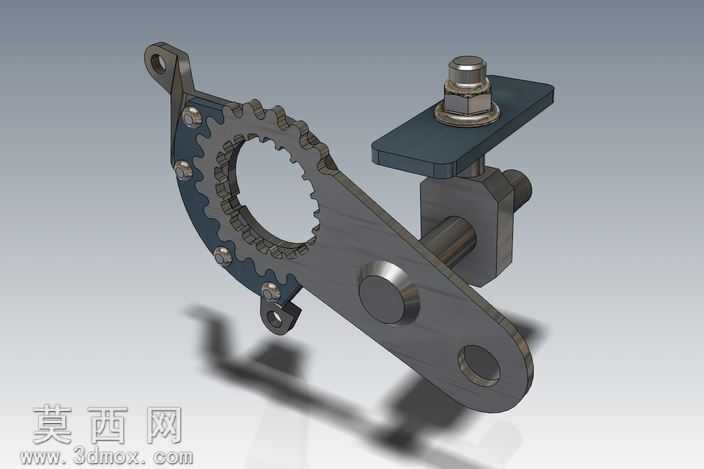

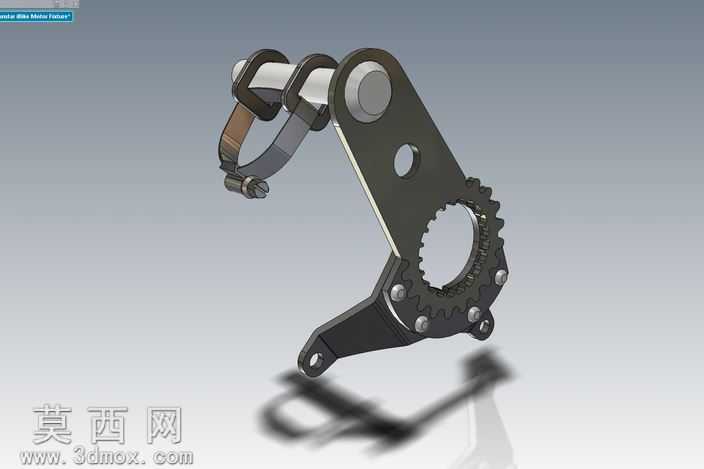

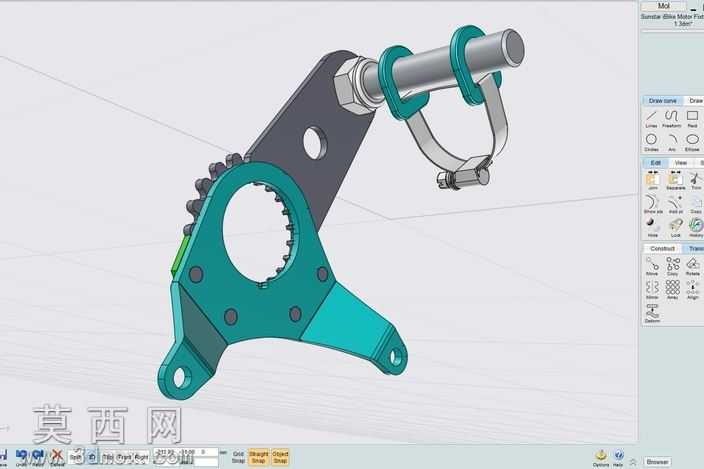

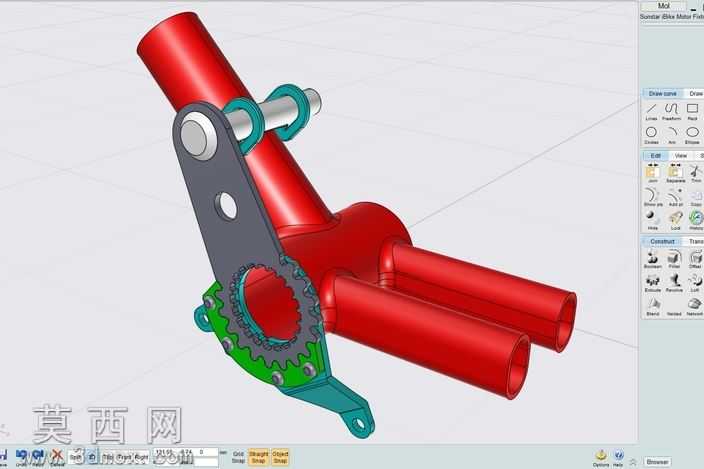

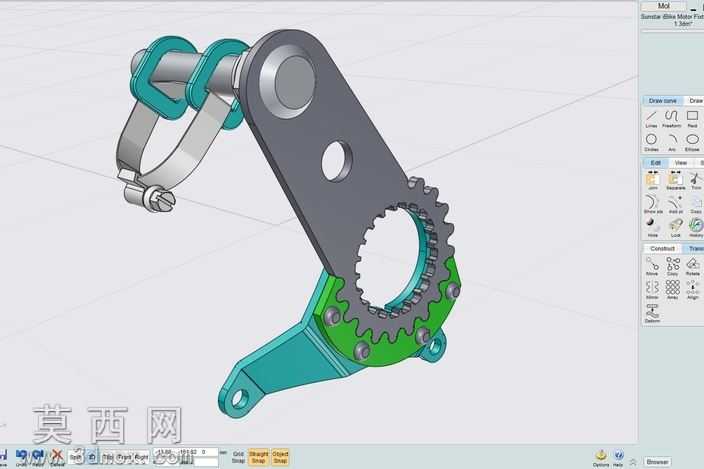

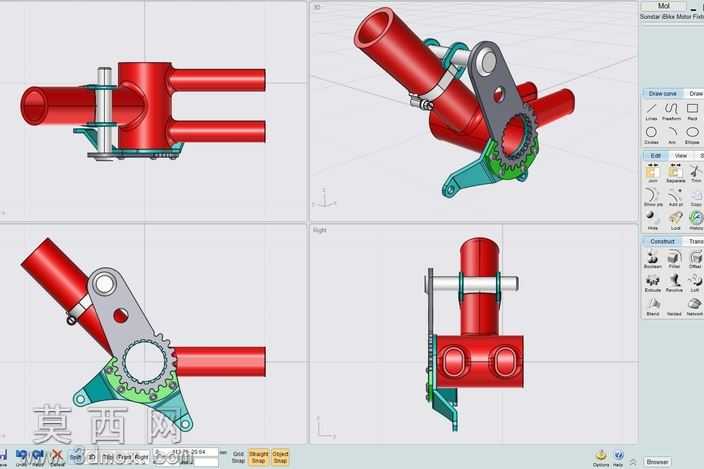

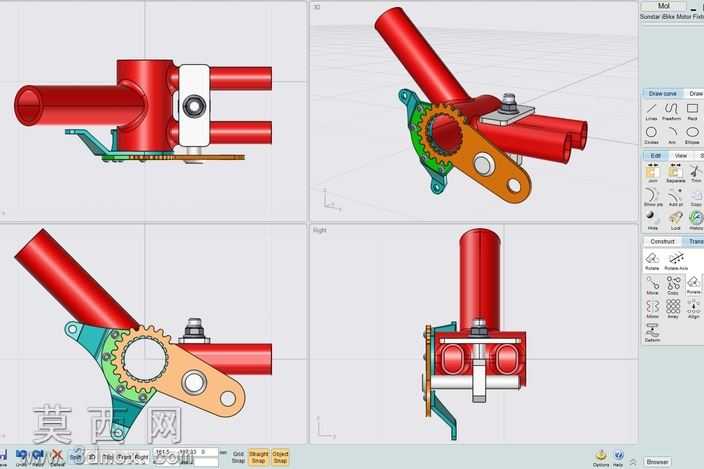

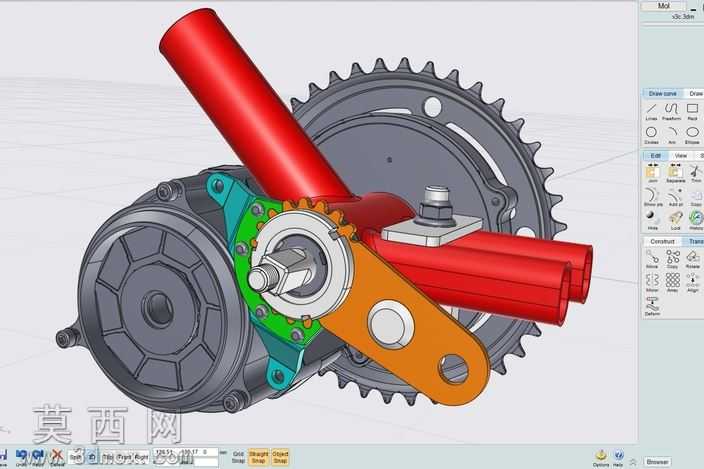

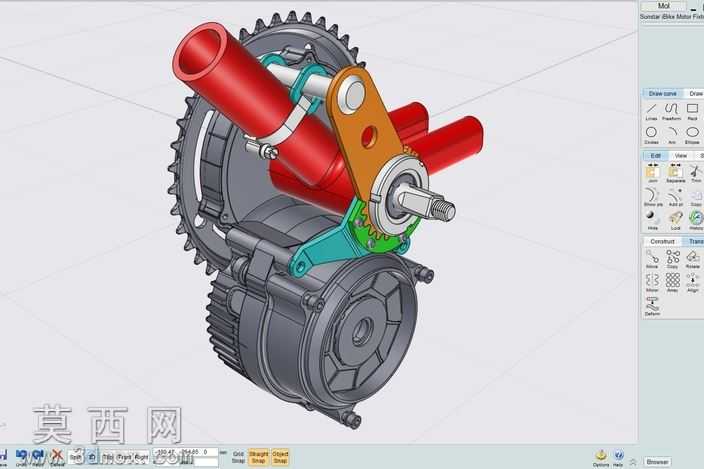

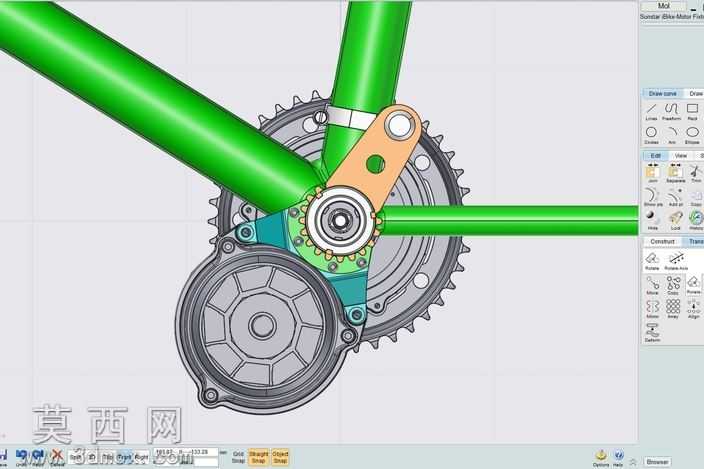

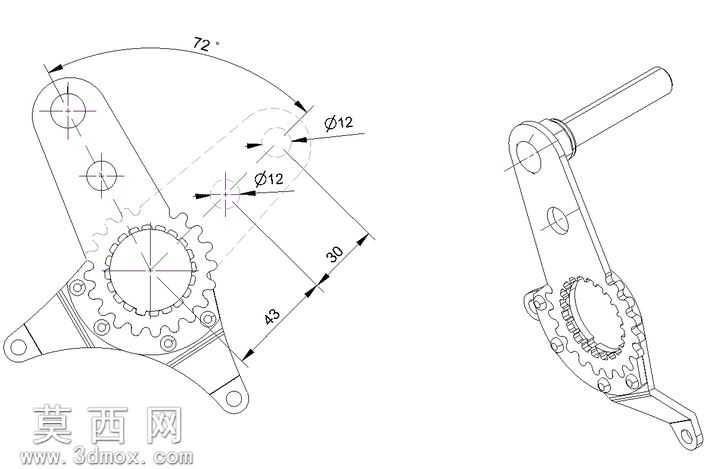

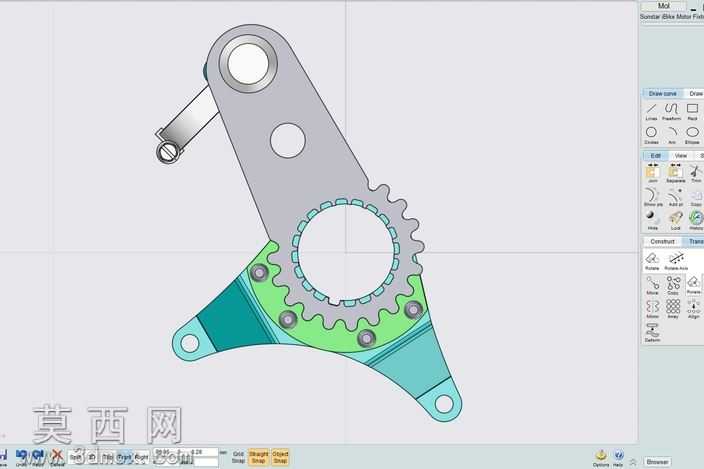

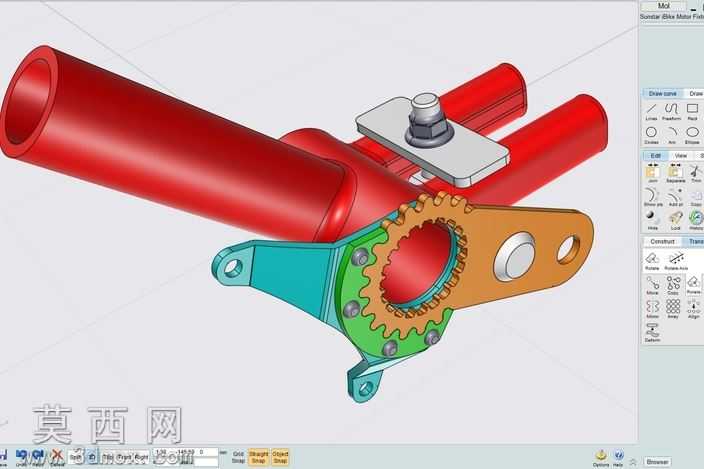

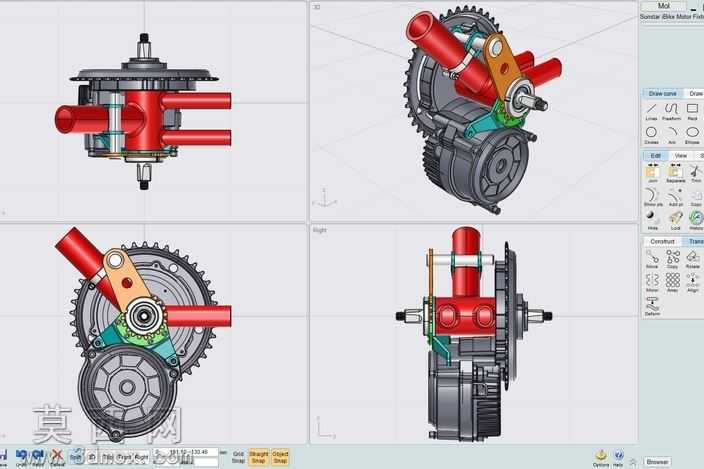

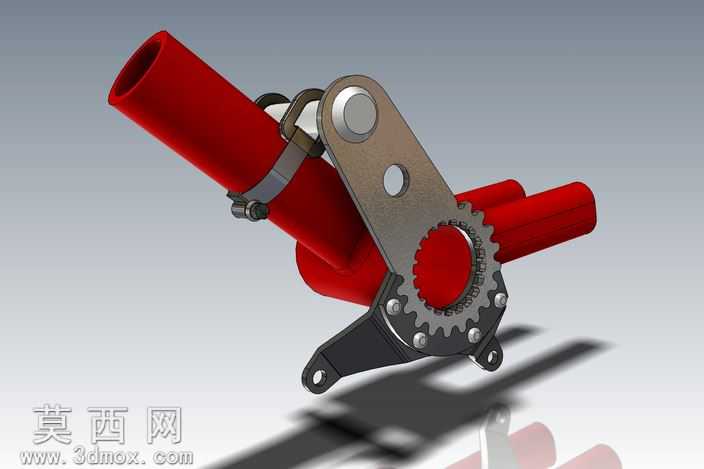

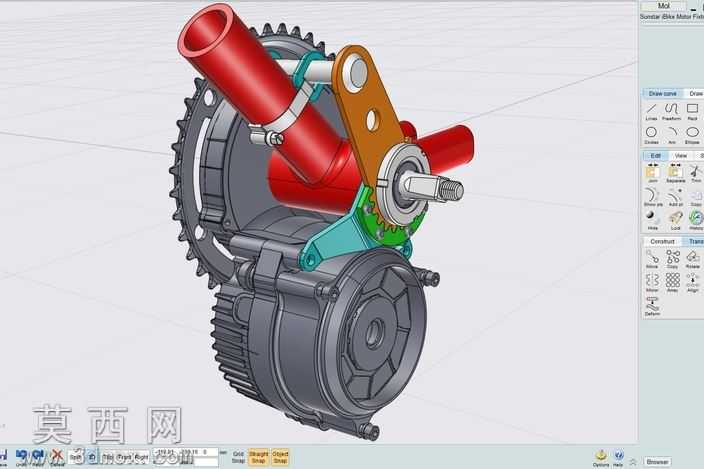

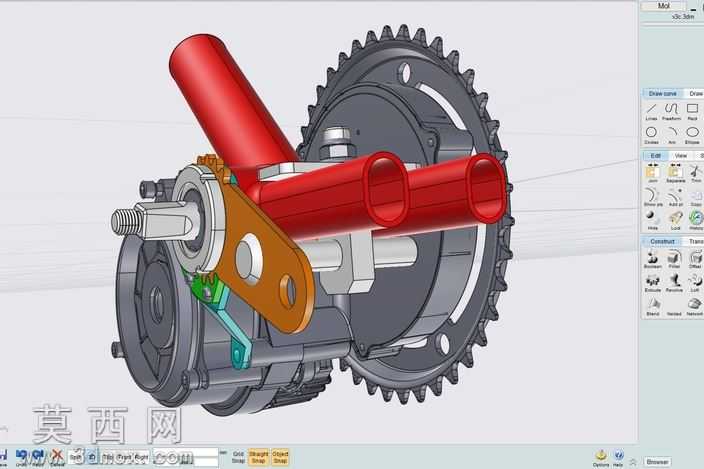

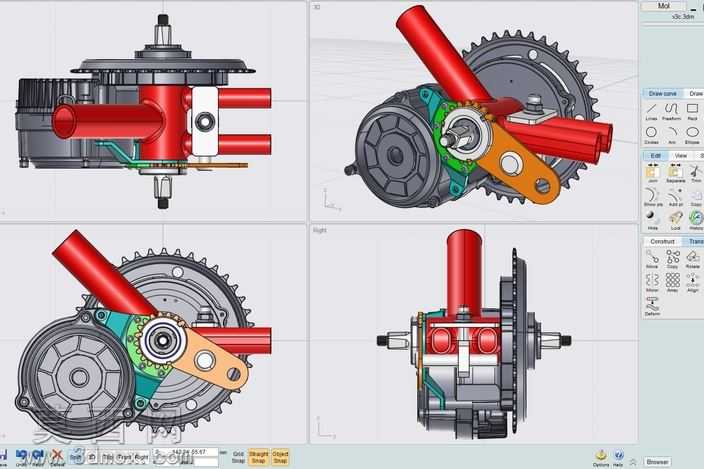

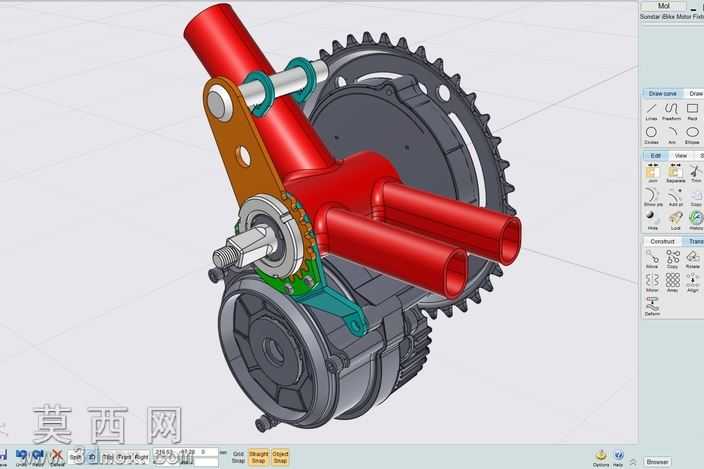

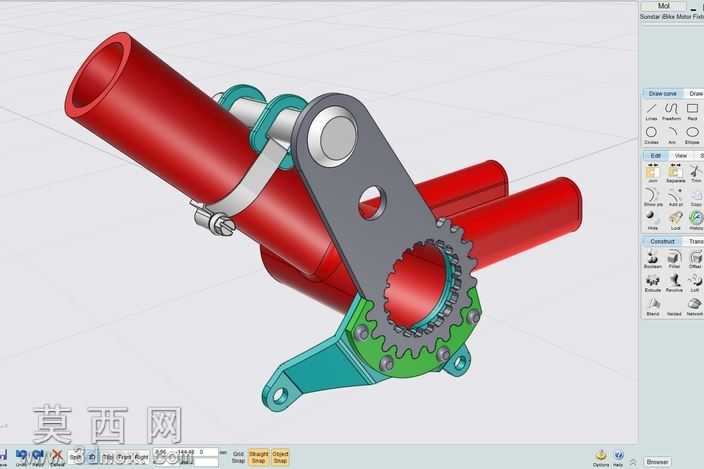

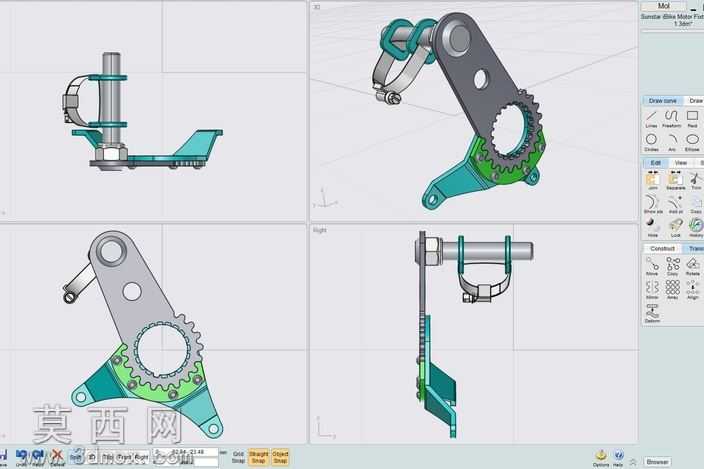

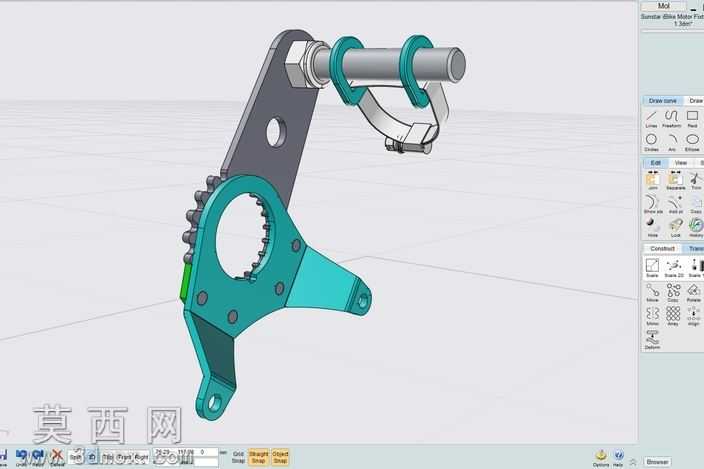

本作品为适配日星iBike电助力自行车的电机安装固定夹具三维模型，采用三维参数化建模方式完成全结构设计，建模过程中对各零件的装配公差、运动间隙做了精准约束，确保虚拟装配状态下无干涉问题。模型整体采用多视角渲染呈现，金属结构件赋予哑光合金钢材质，表面做了细微的磨砂质感处理，模拟实际工装的金属加工表面效果；绑带类柔性部件赋予高韧性工程塑料材质，带有轻微的半透明质感与表面防滑纹理，夹持接触部位的缓冲垫采用橡胶材质，还原软质材料的哑光弹性视觉特征。结构设计上，夹具分为管夹固定段、电机承载架、锁紧调节机构三个核心部分：管夹段采用快拆式抱箍结构，可适配自行车下障管、立管等不同管径的车架部位，抱箍内侧预留防滑齿槽，增大与车架管壁的摩擦力，避免装夹后出现滑移；电机承载架采用带镂空减重孔的悬臂式结构，在保证结构刚性的前提下降低整体自重，架体上设置与电机安装孔位精准匹配的定位销孔，确保电机安装后同轴度符合装配要求；锁紧调节机构采用偏心凸轮快拆结构搭配锁紧螺栓，可实现快速装夹与松紧度微调，无需额外专用工具即可完成电机的固定与拆卸操作。设计思路围绕自行车电机装夹的实际使用场景展开，兼顾装夹稳定性、操作便捷性与结构轻量化需求，既能够保证电机在骑行过程中不会因颠簸出现松动移位，又能满足用户快速拆装调整的使用需求，结构上充分考虑不同管径车架的适配性，通过可更换的抱箍衬垫实现多规格车架兼容，整体建模逻辑清晰，各零件特征完整，可直接用于工程出图、3D打印验证或工装加工参考，完整还原了自行车专用装夹工装的设计逻辑与结构细节。
