高精度汽车发动机火花塞三维建模作品

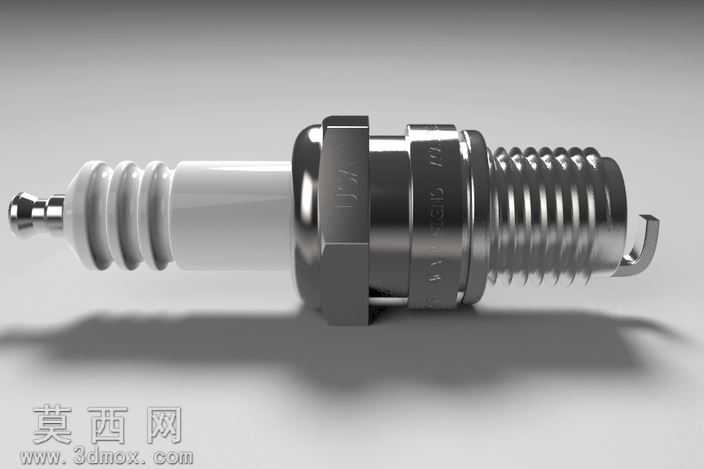

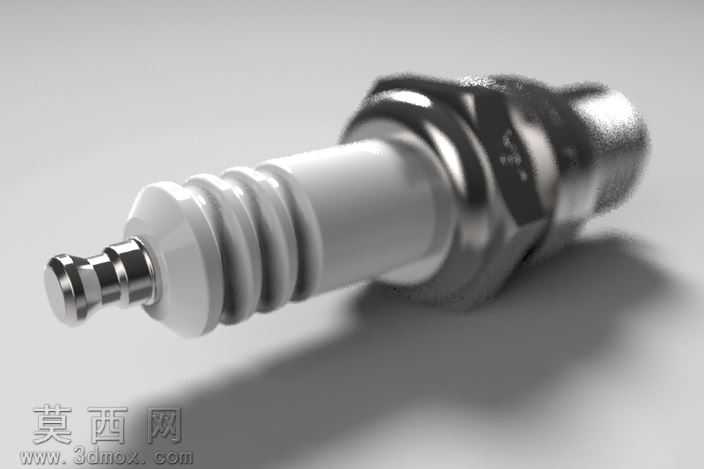

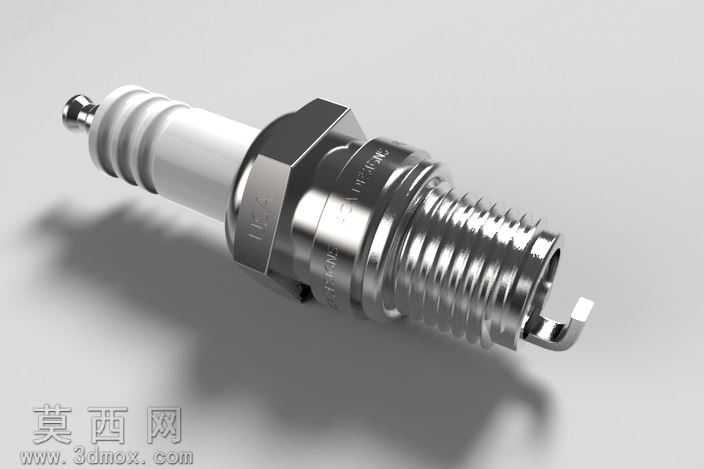

本次火花塞三维建模作品，严格参照量产车用火花塞的真实结构比例开展设计，建模前期先梳理火花塞各组成部分的尺寸逻辑与装配关系，将整体拆分为接线螺母、陶瓷绝缘体、金属壳体、密封垫圈、中心电极、侧电极六个核心功能模块，在三维建模软件中以多实体建模方式逐段构建，确保各部件的装配公差符合真实工业产品的配合要求。建模过程中，接线螺母部分采用回转特征生成基础柱体后，通过螺纹扫描命令切削出标准外螺纹结构，边缘处添加微小倒角还原真实零件的加工工艺细节；陶瓷绝缘体部分以回转特征构建多级阶梯柱体结构，针对陶瓷表面的防滑棱纹，采用环形阵列凸起特征实现，还原陶瓷件高温烧结后的规整形态，同时在绝缘体与金属壳体的配合位置，设计出对应的卡接台阶结构，保证虚拟装配时的贴合度。金属壳体部分是建模的重点区域，首先通过回转特征生成壳体基础轮廓，针对六角拧动部位采用拉伸切除生成标准六角面，壳体下部的安装螺纹采用高精度螺旋扫描命令生成，还原螺纹的牙型角与螺距参数，同时在壳体表面预留出标识刻印的凹陷区域，模拟真实产品的型号标注位；密封垫圈采用薄壁回转特征构建，添加轻微的形变细节模拟垫圈压紧后的装配状态。电极部分建模时，中心电极采用回转特征生成细柱结构，端面做微小圆弧处理还原电极的烧蚀形态，侧电极通过折弯特征构建L型结构，调整折弯圆角参数匹配真实产品的弯折工艺，电极与壳体的连接位置添加焊接融合的细节特征，还原真实零件的加工痕迹。材质与渲染阶段，针对不同部件匹配对应的物理材质：陶瓷绝缘体赋予高白度陶瓷材质，调整表面粗糙度参数模拟陶瓷釉面的微反光效果，添加极细微的颗粒质感还原工业陶瓷的真实触感；金属壳体、电极、接线螺母等金属部件，根据部位差异匹配不同的金属材质，壳体采用镀锌钢材材质，调整金属粗糙度与反射参数，还原金属件表面的机加工纹理与轻微使用痕迹，电极部分采用镍基合金材质，调高材质的金属度与耐高温属性，呈现电极工作后的金属色泽；密封垫圈采用铜质金属材质，调整材质的暖调金属反光，区分于钢质壳体的冷调质感。渲染阶段采用三点布光方案，主光源从侧上方打亮火花塞主体，突出金属与陶瓷的材质对比，辅光源补亮暗部细节避免结构死黑，添加柔和的地面阴影增强模型的立体感，背景采用浅灰色渐变背景突出产品本身，最终呈现的模型结构完整、细节丰富，各部件比例精准，既还原了火花塞作为发动机核心点火部件的工业属性，也通过精细的建模与材质处理展现了机械零件的工业美感，可用于汽车结构教学、发动机原理演示、产品宣传展示等多个场景。
