适配12mm安装孔的面板式LED固定挡板

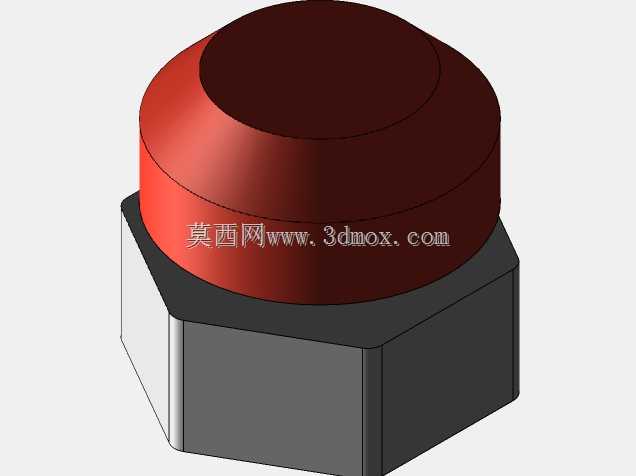

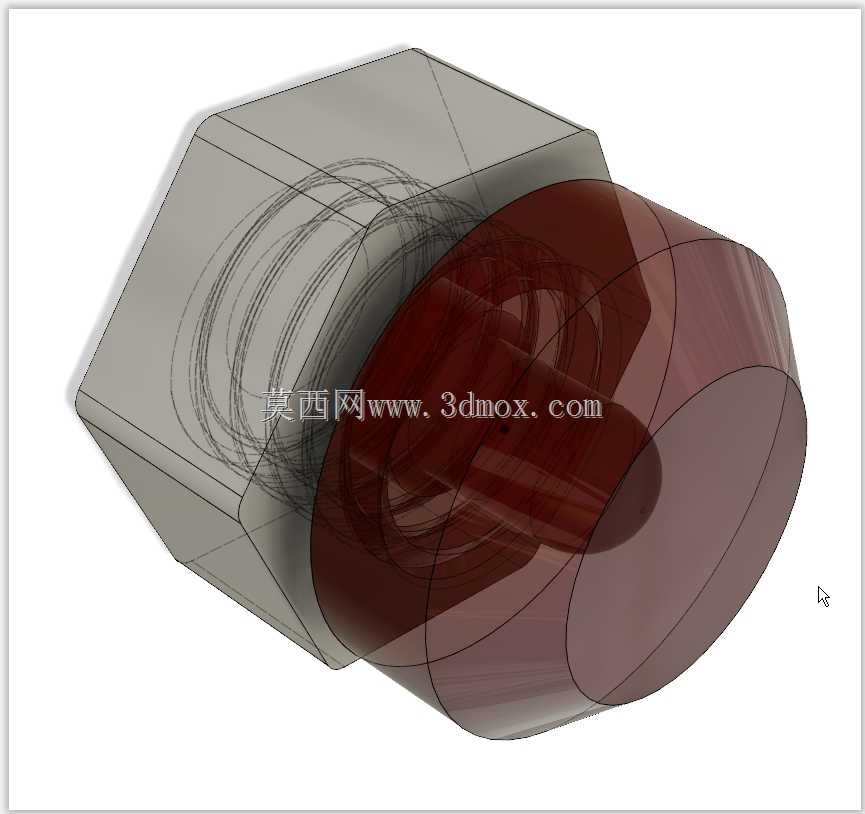

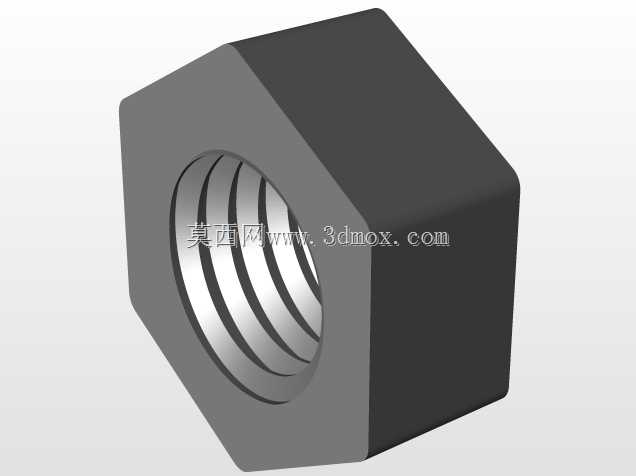

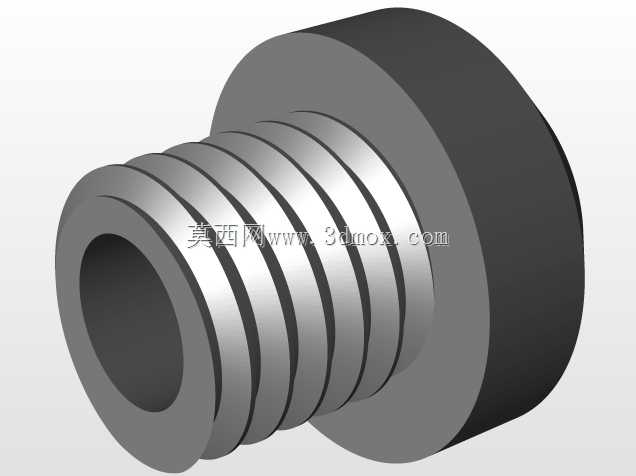

在工业控制柜、通讯机箱、测试设备面板的指示灯装配场景里，这类LED挡板是解决裸装LED定位不稳、透光发散、面板开孔适配性差的常用小尺寸结构件。日常做面板结构布局时，经常会遇到标准开孔下LED固定不牢、按压指示灯时灯体下陷、光线从缝隙漏出影响标识辨识度的问题，这款挡板的结构设计就是针对这些现场装配痛点来做的。从安装边界来看，这款挡板适配直径约12mm的面板开孔，这是工业面板指示灯最常用的开孔规格之一，覆盖了绝大多数工控机箱、设备面板的指示灯安装位尺寸，不需要额外扩孔或者补孔，能直接适配现有标准开孔的面板加工要求。结构上一端采用外六角的限位结构，这个设计不是为了拧装受力，而是在安装时可以卡在面板外侧，防止挡板整体掉入设备内部，同时六角的平面可以和面板贴合，避免安装后挡板随按压转动，保证出光方向始终对准面板上的标识位置。另一端的半透明扩散段采用半透材质的结构设计，不需要额外加装柔光片，就能把LED点光源的光线均匀扩散开，避免直视LED时出现刺眼的亮斑，同时也能遮挡内部LED灯珠的轮廓，让面板指示灯的发光效果更均匀柔和，不管是设备运行状态指示、故障报警提示还是电源通断显示，都能让操作人员在不同角度清晰识别灯的状态。固定方式上兼顾了两种常用装配工艺，压装版本适合批量装配的产线作业，直接将挡板压入开好的12mm孔内，依靠结构和孔壁的过盈配合实现固定，不需要额外打胶或者加装紧固件，装配效率高；胶合版本适合需要更高固定强度的场景，比如经常需要按压测试的指示灯位，在挡板和面板接触的位置涂覆少量结构胶，就能实现长期牢固固定，不会因为频繁按压出现松动移位。设计时还做了公差适配的优化版本，针对不同面板的加工公差，不同板材的厚度差异，调整了安装段的锥度斜率，不管是冷轧钢板喷塑面板、铝合金阳极氧化面板还是亚克力工程塑料面板，都能找到适配的安装松紧度，不会出现过紧压裂面板、过松松动脱落的问题。内部的LED容纳腔尺寸做了通用化设计，能容纳常规3mm、5mm直插式LED，也能适配同尺寸的贴片灯珠焊接后的灯体结构，腔体内的限位台阶可以顶住LED的肩部，保证LED发光面和扩散段的距离保持在固定值，不会因为LED插入深度不一致导致发光亮度不均。在实际设备装配场景里，这类小零件虽然单个成本不高，但直接影响设备面板的装配质感和指示灯的使用体验，很多设备面板出现的指示灯歪扭、光线漏出、按压下陷的问题，本质都是缺少适配的固定挡板结构。做三维结构设计时，这类零件需要重点关注安装段的公差配合、外六角限位边的直径尺寸、扩散段的透光厚度，以及内部腔体和LED的配合间隙，既要保证安装顺畅，又要保证固定后无旷量，同时扩散段的厚度要控制在合理范围，太厚会导致光线透过率太低指示灯亮度不足，太薄则起不到柔光扩散的效果，还容易在装配时出现开裂。另外六角结构的对边尺寸要略大于12mm开孔直径，保证安装后外侧的限位面完全覆盖开孔边缘，不会出现边缘缝隙漏光的问题，同时六角的厚度要做的足够薄，避免突出面板太多影响整体外观，也不会勾挂操作时的线缆或者工具。
