24V直流电源开放式框架外壳结构设计

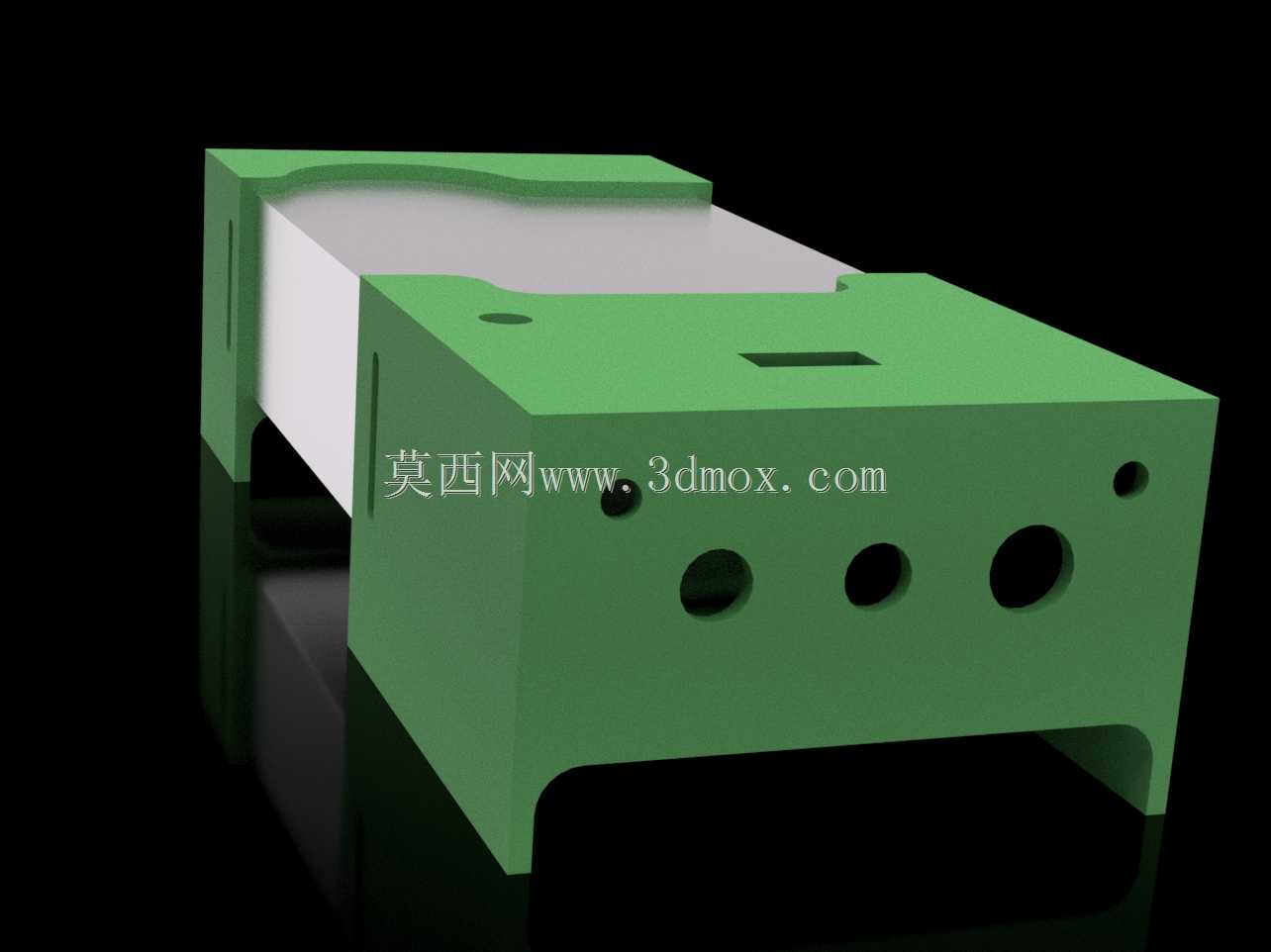

这款24VDC电源的开放式框架外壳，主要面向工业低压供电场景的电源模块封装需求，常见于工业控制柜内部、小型自动化设备供电单元、低压配电辅助供电模块等安装场景，区别于全密封式电源外壳，开放式框架结构在兼顾结构防护的同时，能更好适配小功率电源模块的自然散热需求，避免密闭壳体积热导致的元器件寿命衰减问题。

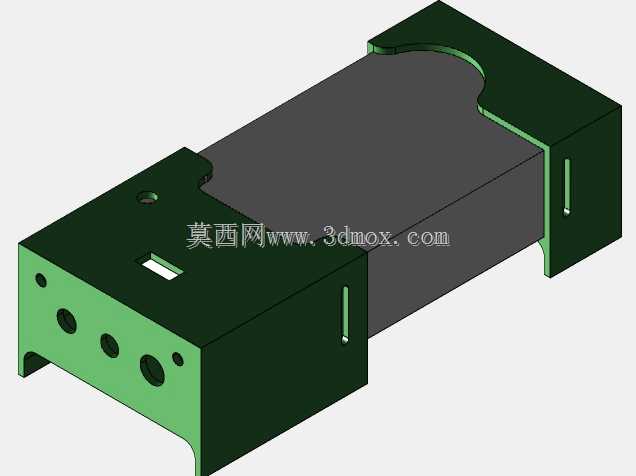

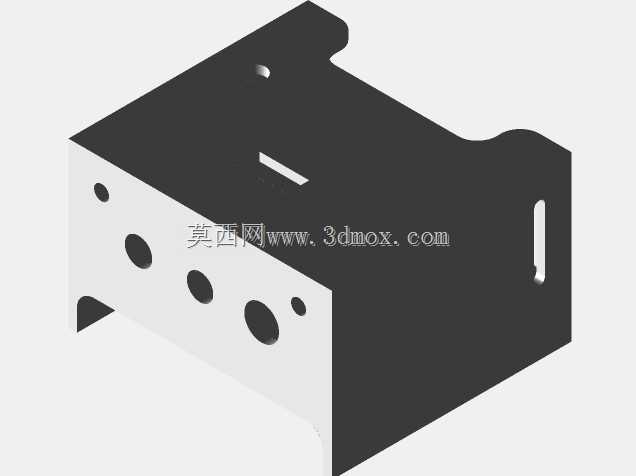

从实际使用角度出发，该外壳的核心作用是为内置的电源PCB板、接线端子、指示元件提供可靠的安装载体，同时预留足够的操作空间方便现场接线与后期维护。结构设计上，壳体主体采用框架式承力结构，侧壁预留多组不同孔径的安装孔位，可适配不同规格的接线端子、调节电位器的穿出需求，无需二次开孔加工就能适配多数同功率段24V电源板的元件布局。前端面专门预留了指示灯安装位，可同时容纳LED状态灯与霓虹指示灯的安装，配套的扩散器采用透明或半透明塑料材质，粘贴安装在指示灯外侧，既能匀化灯光避免刺眼，也能起到防尘防护作用，防止车间内的粉尘、金属碎屑直接接触灯脚造成短路。

安装适配性方面，壳体设计了专门的电表法兰安装位，小电表可先固定在法兰结构上，再整体与外壳主体粘接固定，省去了额外的螺丝固定工序，适合批量组装场景。整体安装固定采用4mm规格的安装螺钉，可直接固定在控制柜内的安装梁、设备内壁的安装位上，安装孔位的间距预留了足够的容错空间，即使现场安装面存在小幅的孔位偏差，也能顺利完成固定，不会出现螺丝无法对位的问题。

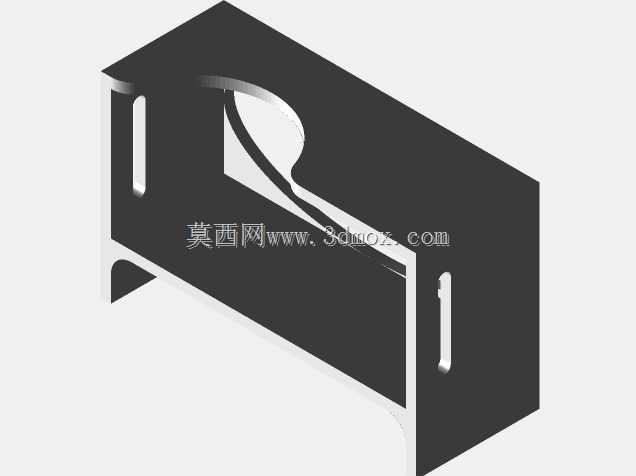

结构细节上，壳体的开放式框架并非完全无遮挡，顶部与侧部的承力边可对内置电源板形成物理防护，避免安装过程中工具磕碰、布线时导线拉扯损坏板上元件，底部的开放式结构则方便电源板的快速装入与接线操作，组装时无需将壳体完全拆分，就能完成板件的固定与接线作业，能有效提升组装效率。外壳的切口与孔位边缘都做了圆角过渡处理，避免组装或维护时锋利边缘割伤操作人员，也防止刮伤导线绝缘层造成漏电隐患。

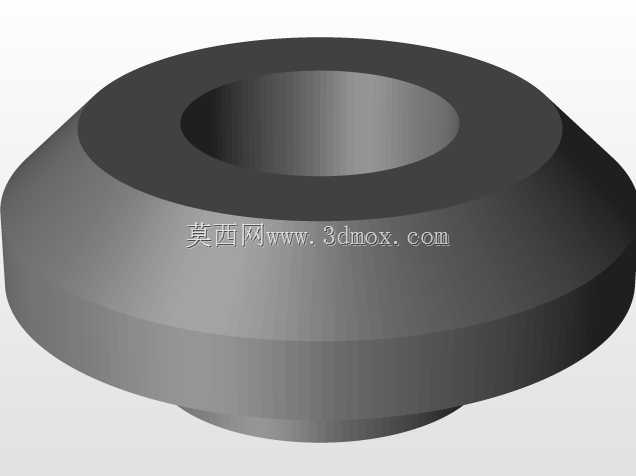

在设计思路上，这款外壳没有追求冗余的全密封防护，而是针对工业控制柜内部、设备内置安装这类无直接淋水、无大量粉尘堆积的场景做了适配优化，在满足结构防护、元件安装需求的前提下，尽可能简化壳体结构，减少不必要的材料使用，同时最大化预留散热空间，让电源板工作时产生的热量能直接通过空气流通散出，无需额外加装散热风扇，降低了电源整体的故障点，也能控制整体成本。壳体的外形尺寸适配常规24V 100W以内功率段的开放式电源板，安装边界预留了足够的接线空间，接线端子安装后，导线的弯曲半径不会被壳体挤压，能避免导线长期受弯折应力导致的线芯断裂问题。灯座结构采用背部粘贴式设计，LED电路组装完成后，可直接从壳体背部将灯座粘接到位，不需要在壳体正面做复杂的卡扣结构，既降低了壳体的加工难度，也能保证正面外观的整体性，指示灯点亮时光线扩散均匀，操作人员在设备正面就能清晰判断电源的工作状态。
