带翻盖把手的玻璃储液瓶三维设计

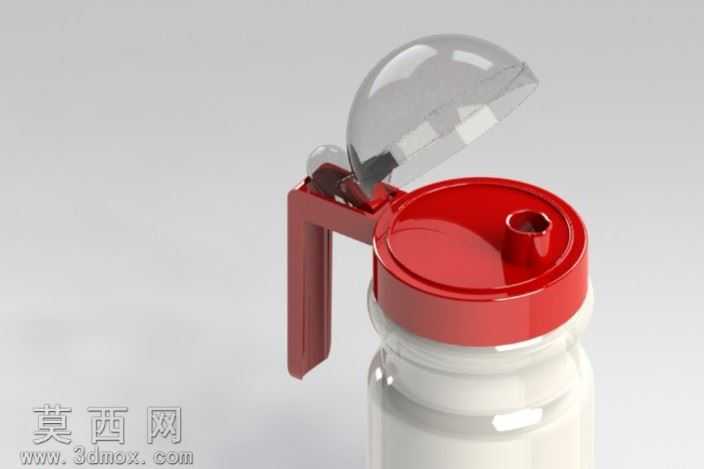

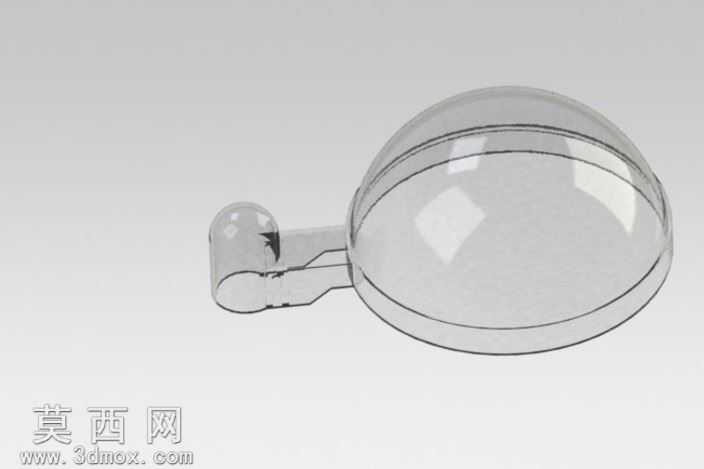

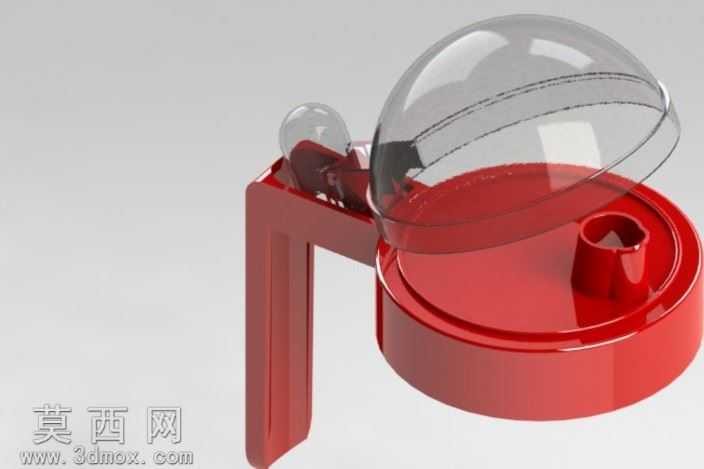

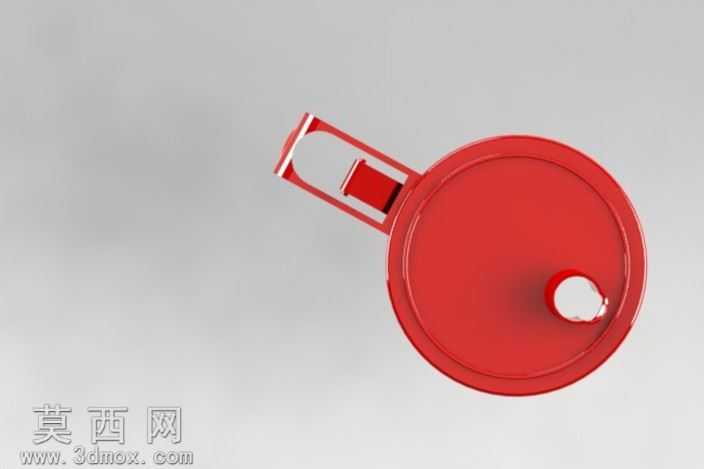

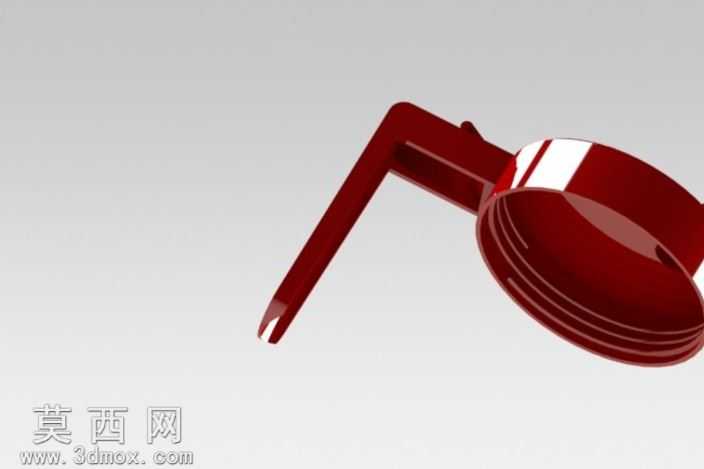

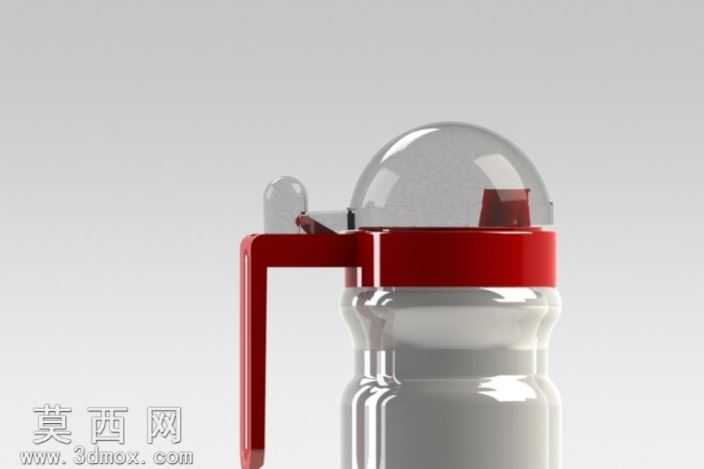

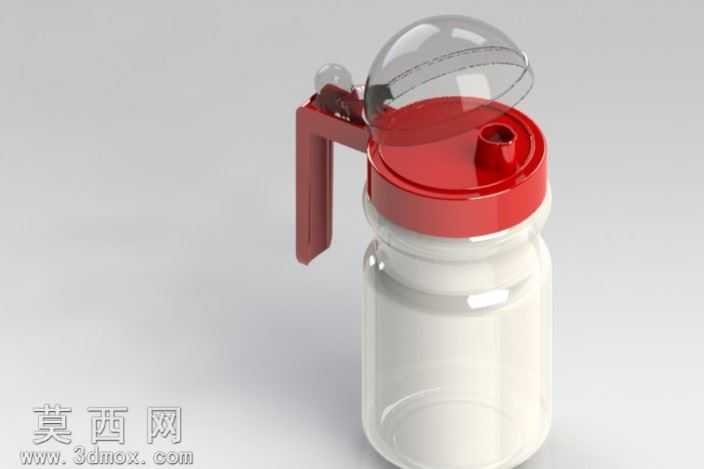

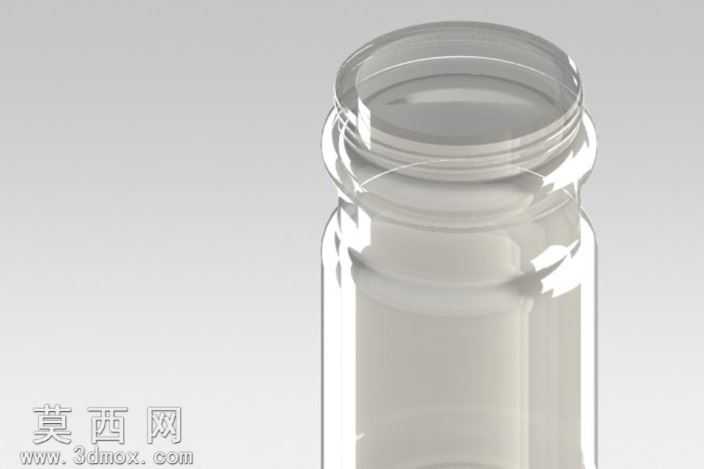

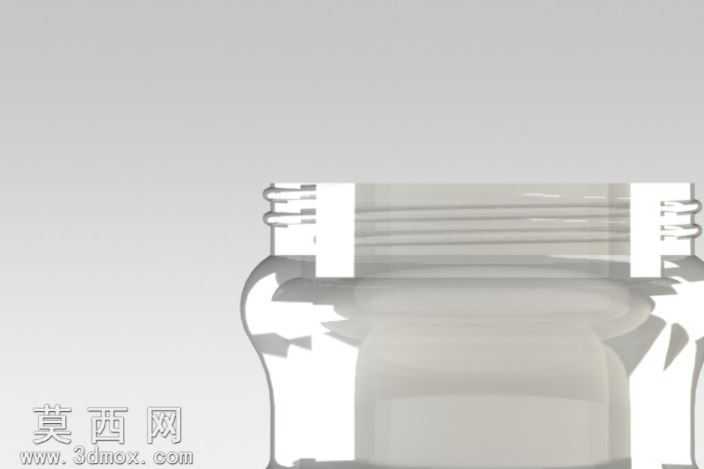

本作品为日常储液用玻璃容器的三维建模设计，整体采用透明瓶身搭配红色密封盖与侧置把手的结构组合，建模过程依托三维参数化设计软件完成，首先通过旋转凸台命令构建瓶身主体基础轮廓，瓶身采用直筒微收腰的造型，底部做加厚圆角处理保证放置稳定性，瓶口位置设置外螺纹结构用于和瓶盖实现旋合密封。瓶盖部分拆分设计为红色密封基座与透明翻盖两部分，密封基座采用食品接触级塑料材质设定，中心开设倒液口，侧方预留翻盖铰接安装位，通过凸台与凹槽的配合结构实现翻盖的开合限位，翻盖采用半球形透明造型，闭合时可完全覆盖倒液口，起到防尘防漏的作用。侧置把手采用一体化弯折造型，通过卡扣与粘接结合的结构和瓶身肩部、瓶身上部实现固定，把手表面做微弧度贴合手掌的曲面处理，提升握持倾倒时的舒适度。材质渲染阶段，瓶身赋予高透玻璃材质，调整折射率与粗糙度参数模拟真实玻璃的透光与折射效果，红色瓶盖与把手赋予哑光食品级塑料材质，添加细微的颗粒质感还原塑料表面的细微肌理，透明翻盖赋予高透PC材质，和瓶身玻璃材质做出折射率差异以区分部件属性。设计过程中重点考量部件间的装配干涉问题，对螺纹旋合行程、翻盖开合角度、把手承重受力位置都做了参数化校验，确保各部件运动无干涉，整体造型贴合日常家用果汁、凉白开等饮品的储存使用场景，结构简洁实用，部件拆分合理，可直接用于后续的结构验证、3D打印原型制作或者产品渲染展示使用，建模过程保留全参数化特征，可根据实际容量需求调整瓶身高度、直径参数，快速衍生不同规格的同系列储液容器产品。
