手持电锯内部动力结构三维设计作品

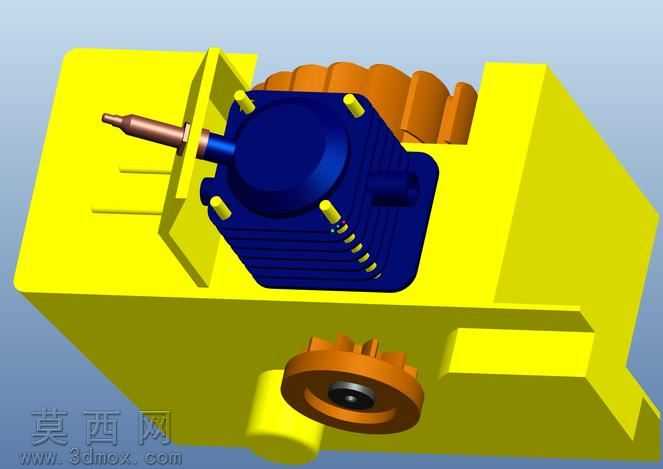

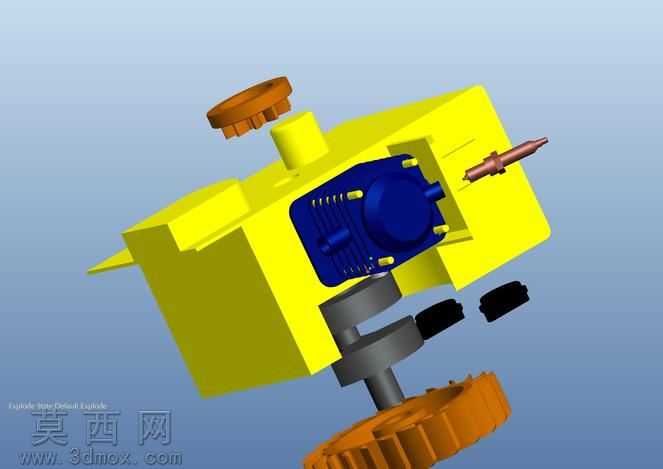

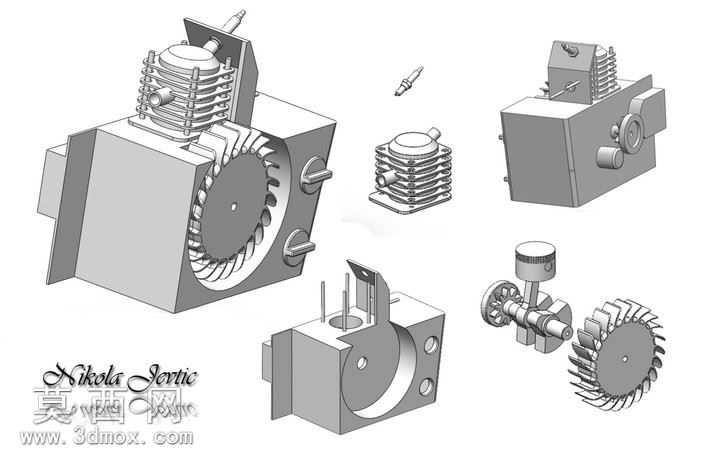

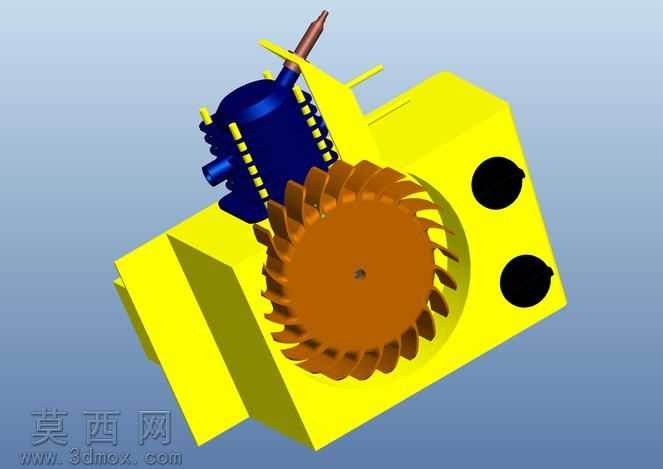

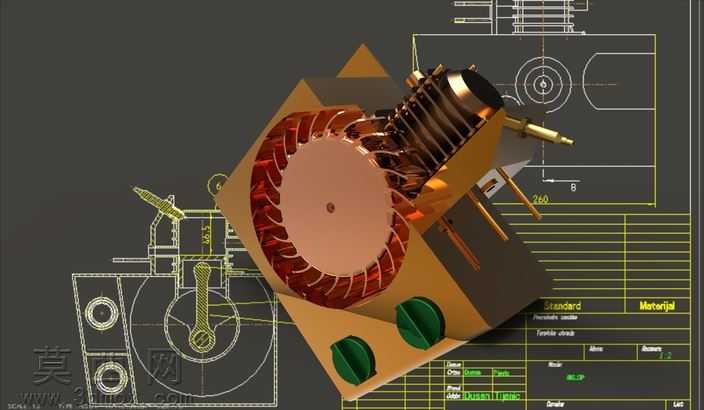

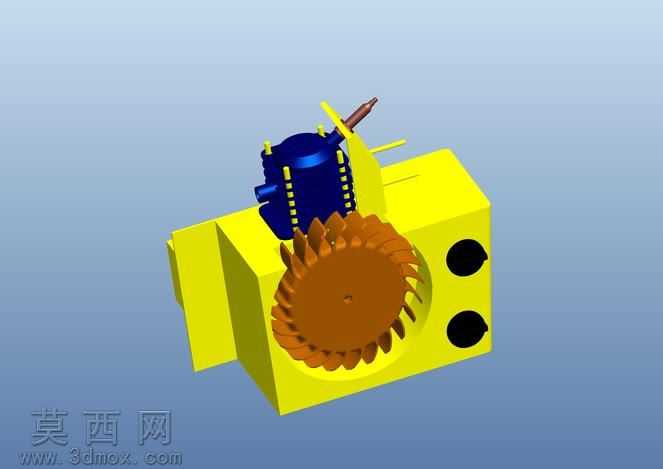

本作品针对手持电锯的核心动力与传动结构开展三维建模设计，依托三维设计软件完成全参数化的零件构建与整机装配，完整还原电锯内部核心组件的布局逻辑与配合关系。建模过程中首先对核心动力单元进行精细化构建，针对带散热鳍片的动力组件，精准还原每一片散热鳍片的倾斜角度、排布间距与曲面弧度，保证散热结构的气流导向设计符合电动工具长时间作业的散热需求，对绕组结构的分层排布、端部接线的走向都做了写实还原，清晰呈现动力单元的内部构造。针对传动组件，建模时严格遵循齿轮啮合的参数标准，还原传动齿轮的齿形参数、啮合间隙与装配位置，清晰展示动力从输出端传导至作业端的完整传动路径，对调节旋钮的防滑纹理、旋钮与机身的卡扣配合结构都做了细节刻画，保证结构的可装配性与实际操作的逻辑合理性。材质渲染阶段，针对不同零件的材质属性做了区分设置：散热结构件采用哑光金属材质，调整金属粗糙度与反射参数还原铸铝件的磨砂质感；绕组铜线部分设置高反射的铜质材质，还原铜线的金属光泽与缠绕纹理；调节旋钮采用深绿色硬质工程塑料材质，添加细微的颗粒质感还原塑料件的表面触感；机身支撑结构采用暖金色金属材质，区分不同结构件的材质差异。渲染时搭配工程制图风格的背景，将三维实体模型与二维工程线稿叠加展示，既突出三维模型的立体结构，也呼应机械设计的工程属性，通过光影调整突出核心结构的轮廓层次，让内部组件的装配关系一目了然。设计过程中充分考虑手持电动工具的结构紧凑性需求，在有限的机身空间内合理排布动力、传动、调节三类组件，避免结构干涉，同时预留散热气流的流通通道，兼顾结构合理性与实际使用的功能性，完整呈现手持电锯核心结构的设计逻辑。
