带液压铰链双开不锈钢密闭门结构设计

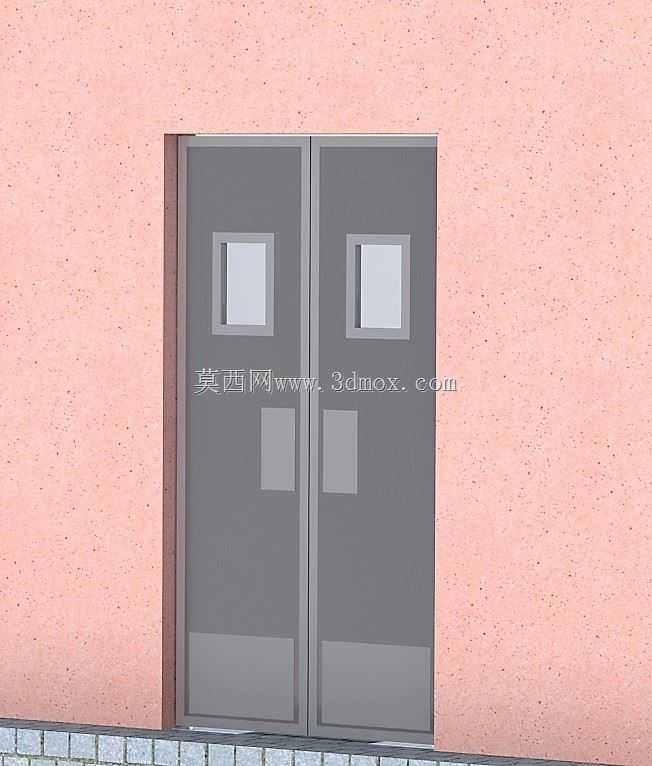

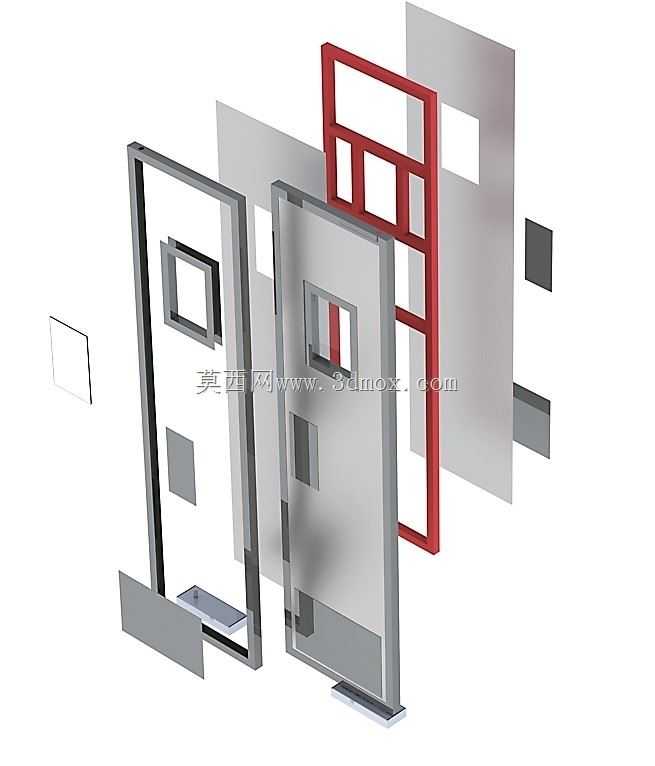

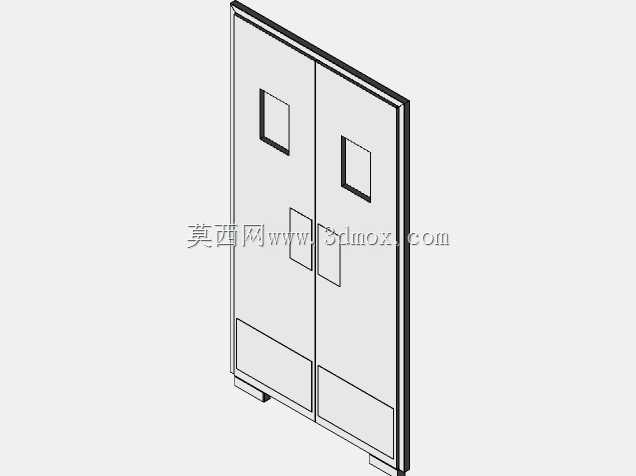

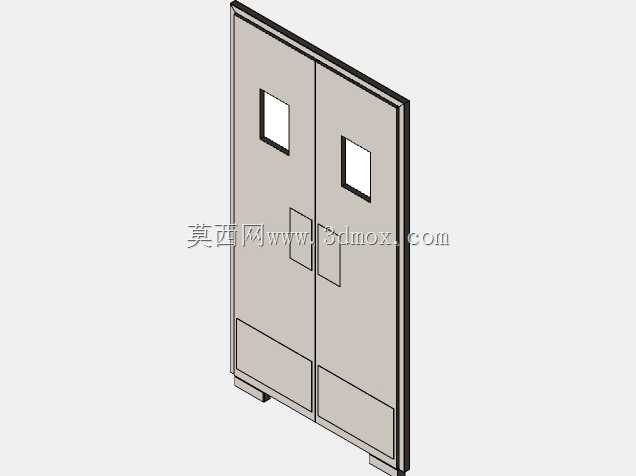

在洁净厂房、食品加工车间、医院隔离通道以及商用消防通道的场景里，双开不锈钢门的使用占比一直不低，这类门体既要满足日常大尺寸物件通行的开合需求，又要兼顾闭合后的密封性能、长期使用的抗形变能力，液压铰链的选配和门体结构的匹配度，直接决定了整套门的实际使用体验。这次建模的双开不锈钢门，采用304不锈钢板材做整体门壳，内部填充蜂窝铝芯材，既控制了门体整体重量，又能保证门片的抗冲击强度，避免长期开关过程中出现门片中部凹陷、边角翘曲的问题。门体上半部分设置方形观察窗，观察窗采用双层钢化玻璃夹胶结构，边框和门壳采用氩弧焊连续焊接后打磨抛光，不存在卫生死角，方便洁净区域日常消杀作业，也能让通道两侧的人员提前观察对面通行情况，减少碰撞风险。门体下半部分做加厚防撞段，对应日常手推车、物料周转车通行时的碰撞高度，板材厚度比门身其他区域厚1.2mm，即使频繁受到周转车剐蹭撞击，也不会出现明显凹痕。配套的液压铰链是这套门的核心功能部件，和普通明装铰链不同，这款液压铰链暗藏在门体和门框的连接侧边，外部没有突出的铰链结构，一方面能避免清洁过程中积灰积污，另一方面液压阻尼结构可以实现门体从90度开启位置到完全闭合的全过程缓速动作，不会出现大力关门时的金属撞击噪音，也能避免夹手风险，在人员通行频率高的公共通道场景里，能大幅降低门体闭合冲击带来的连接件松动问题。从安装边界来看，这套双开门的门框采用分体式膨胀螺栓固定结构，门框和墙体接触面预留5mm的打胶密封槽，安装完成后填充中性硅酮密封胶，能适配200mm到240mm厚度的常规墙体，不需要额外定制门框转接件。门体的开合角度可以达到180度，完全开启后门片可以贴靠在两侧墙面上，不会占用通道中部的通行空间，满足大件设备转运时的宽度需求。设计过程中特意调整了两个门片的搭接结构，固定扇和活动扇的搭接边做了阶梯式密封槽，嵌入三元乙丙橡胶密封条，闭合状态下两道密封条同时受压，能达到气密级密封效果，既可以阻隔走廊和车间内部的空气对流，降低洁净车间的空调能耗，也能在火情出现时阻隔烟雾蔓延。门体的拉手采用暗藏式弧形拉手，和门片表面齐平，不会突出门体勾挂过往人员的衣物或者周转车上的物料，拉手内部做了加强衬板，频繁拉动也不会出现拉手松动脱落的问题。考虑到不同场景的安装需求，这套门的结构预留了门禁锁、电磁锁的安装位，不需要后期在门片上额外打孔破坏不锈钢面层，建模时所有的折弯圆角、焊接让位、铰链安装孔位都做了1:1还原，结构工程师可以直接调取模型核对安装空间，也可以根据实际门洞尺寸调整门片宽度、高度参数，不需要重新搭建基础结构。在实际选型过程中，很多项目容易忽略铰链的承重参数和门体重量的匹配，这套模型里的液压铰链单只承重达到80kg，每扇门配置3只铰链，上下端铰链距离门片上下边的距离为门高的十分之一，中间铰链设置在门体重心偏上位置，能保证门体长期使用不下垂，开合过程中没有卡顿异响。门体和门框的配合间隙控制在3mm以内，既不会因为间隙过小出现热胀冷缩擦边，也不会因为间隙过大导致密封失效。观察窗的玻璃和不锈钢边框之间采用耐候密封胶填缝，不会因为温度变化出现玻璃松动或者胶层开裂的问题。针对食品车间、医疗场所的使用需求，门体所有外露焊缝都做了抛光处理到Ra0.8的表面粗糙度，没有尖锐边角，不会积纳污垢，日常清洁可以直接用高压水枪冲洗，不会出现水渗入门体内部导致芯材受潮的问题。
