不锈钢筒式物料混合搅拌设备结构设计

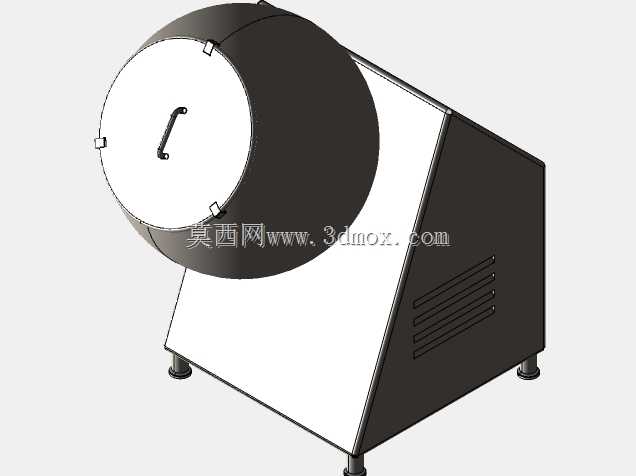

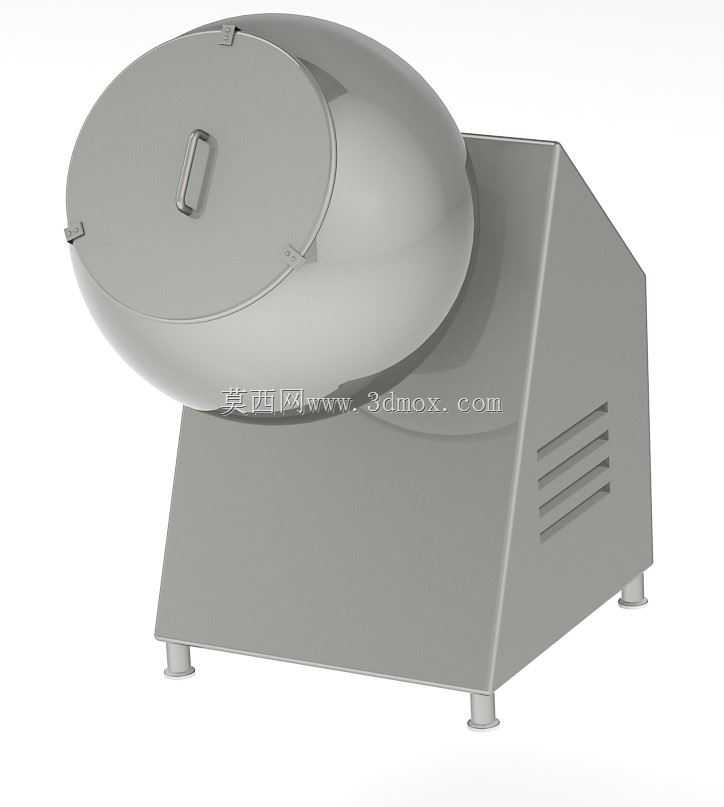

这款筒式搅拌设备的三维结构设计，核心围绕中小批量散状、膏状物料的均匀混合需求展开，在食品配料、精细化工原料预处理、餐饮后厨物料加工场景中都有适配空间。从结构布局来看，驱动单元集成在楔形机座内部，机座采用斜面承托结构，直接对接倾斜布置的搅拌筒，这种倾斜安装的设计并非随意设定，而是考虑到物料在筒内翻转时的运动轨迹——当筒体以恒定转速转动时，物料会沿筒壁抬升后自然滑落，配合筒内无外置搅拌桨的结构，能避免物料粘黏在搅拌构件上，尤其适合处理高粘度、易残留的膏状食材或腐蚀性化工粉料。

搅拌筒整体采用椭圆封头式回转结构，顶部设置快开式密封端盖，端盖上的卡扣结构沿圆周均匀分布三个，无需额外工具即可手动开启与锁紧，端盖中心设置嵌入式提手，既避免突出结构在筒体转动时发生干涉，也方便操作人员开合端盖完成进料、清筒操作。筒体与机座的连接部位采用回转支撑结构，内置密封组件隔绝驱动腔与物料腔，防止物料粉尘或液体渗入驱动单元造成部件磨损。机座底部设置四个可调式支撑脚，每个支撑脚都带有螺纹调节结构，可根据安装地面的平整度调整设备水平度，避免筒体转动时出现偏心晃动，支撑脚底部的橡胶垫能缓冲设备运行时的振动，降低运行噪音向安装基面的传递。

从设计思路上，整机采用卫生级结构设计思路，所有与物料接触的筒体表面都做圆弧过渡处理，不存在直角积料死角，方便清洗作业时快速冲净残留物料，不锈钢材质的选用也适配食品加工场景的卫生要求，可耐受常规酸碱清洗液的腐蚀，不会出现生锈脱落污染物料的问题。机座侧面开设的通风格栅沿竖直方向平行布置，既能为内部驱动电机提供散热风道，又能避免大颗粒杂物掉入机座内部，格栅的倾斜角度设计也能防止清洗设备时的溅水直接进入驱动腔。

在安装边界方面，设备整体占地投影为矩形，筒体转动时的最大回转半径不超出机座侧边的投影范围，安装时无需预留额外的侧向避让空间，仅需在设备正面预留操作人员开合端盖、取放物料的操作空间即可。设备的进料口高度适配常规操作台面的高度，操作人员无需垫高或过度弯腰即可完成进料操作，出料时可通过筒体的倾斜角度，将混合完成的物料从端盖开口处直接倒出，无需额外设置出料阀门，简化了结构的同时也减少了物料残留的点位。

从功能特性来看，这种无内置搅拌桨的筒式搅拌结构，不会对物料中的颗粒状成分造成过度破碎，适合处理需要保留物料颗粒形态的混合场景，比如餐饮行业的馅料混合、食品加工中的粉料与液体配料的预混合，以及化工行业小批量腐蚀性粉料的均匀混配。筒体的转速设定在中低转速区间，运行时物料运动平缓，不会出现物料飞溅的问题，端盖的密封结构也能防止细粉料在搅拌过程中逸出，改善作业环境的粉尘问题。

在结构细节处理上，机座的楔形斜面角度经过反复校核，既要保证筒体倾斜时物料能获得足够的翻转落差，实现均匀混合的效果，也要避免角度过大导致物料堆积在端盖一侧，无法随筒体转动完成循环混合。筒体与驱动轴的连接采用快拆式结构，松开连接部位的锁紧件即可将整个筒体从机座上拆下，方便更换不同容积的筒体适配不同批量的生产需求，也能将筒体单独移至清洗区域进行深度清洁，适配多品种物料切换生产的场景，避免不同物料之间的交叉污染。
