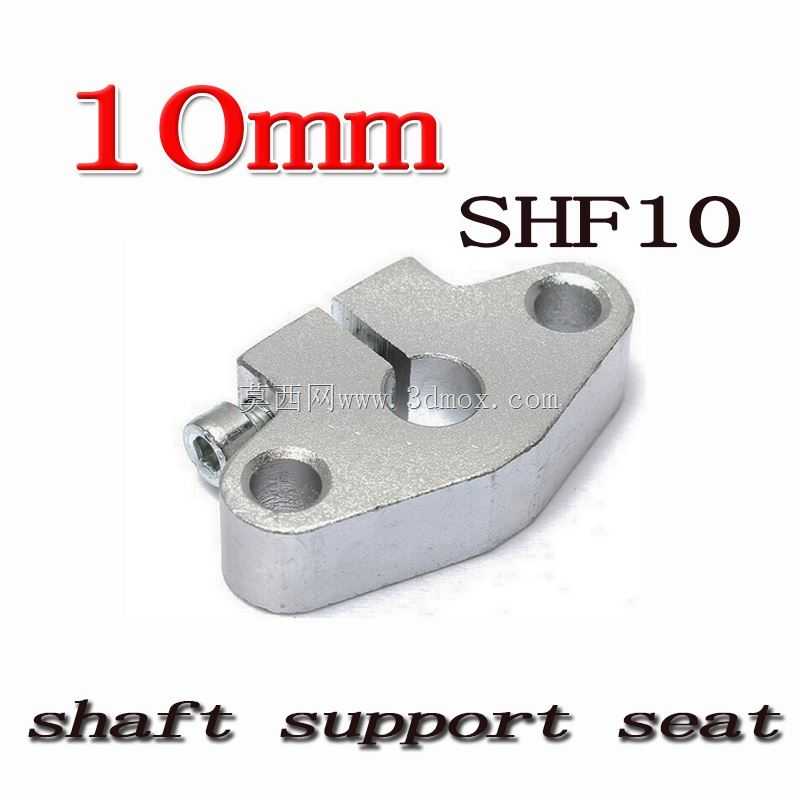

10mm孔径卧式光轴支撑固定座结构

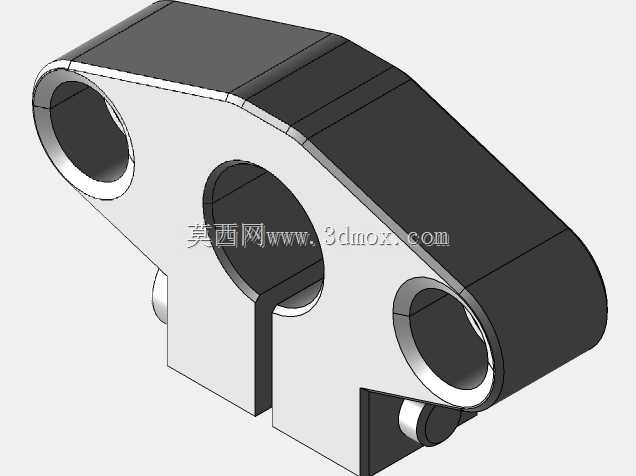

这款支撑固定座主要面向直径10mm的线性光轴做径向支撑与轴向限位使用，在各类直线运动机构、导向传动模组里属于基础定位零件，常见于小型自动化输送线的导向轴架设、桌面级工装夹具的导柱固定、检测设备的滑移轨道支撑场景，也会用在小型包装设备、非标实验装置的光轴安装工位，替代一体式机加工支座降低装配调整的难度。从结构设计来看，主体采用分体式开口锁紧结构，支座本体上开设贯通的10mm轴孔，轴孔一侧开有通槽延伸至支座侧边，侧边预留锁紧螺纹孔，装配时先将光轴穿入轴孔调整到目标轴向位置，再拧入紧定螺钉即可通过开口的弹性变形抱紧光轴，相比顶丝直接抵接光轴的固定方式，这种开口抱紧的接触面积更大，锁紧后光轴不会出现局部压痕，长期受往复载荷也不容易发生轴向窜动，同时调整光轴位置时无需完全拆卸支座，松开紧定螺钉即可滑移调整，对现场装配调试十分友好。安装边界方面，支座底部为菱形法兰安装面，两个安装孔对称分布在轴孔两侧，孔位间距适配常规小型安装面的布局，安装时可通过两个螺栓将支座固定在设备安装基板上，法兰面与支座本体为一体化结构，没有拼接焊缝或装配接缝，整体刚性更好，承受径向载荷时不会出现法兰与本体分离的风险。支座整体高度做了压低设计，在保证轴孔壁厚满足强度要求的前提下，尽可能压缩支座的垂直方向占用空间，适合安装空间紧凑的小型设备内部，不会和周边的运动部件发生干涉。设计过程中重点考虑了受力分布，轴孔中心到安装面的垂直距离经过校核，当光轴承受垂直方向的额定载荷时，支座本体的弯曲应力控制在常用金属材料的许用应力范围内，开口槽的宽度经过反复调整，既保证锁紧时开口有足够的变形量抱紧光轴，又不会因为槽宽过大导致支座本体的刚性下降，锁紧螺纹孔的位置避开了安装孔的应力集中区域，拧紧紧定螺钉时不会导致安装法兰面发生翘曲变形。实际使用中，这类支撑座通常成对使用，分别架设在光轴的两端，中间搭配直线轴承或滑移衬套实现部件的直线往复运动，相比立式支撑座，卧式结构的安装面与光轴轴线平行，安装时更容易保证整根光轴的水平度，减少光轴因为安装倾斜导致的运动卡滞、衬套异常磨损问题。在一些需要频繁调整光轴高度或轴向位置的工位，这种开口式支撑座的优势更加明显，调试人员不需要将整根光轴从设备中抽出，只需要松开两端支撑座的紧定螺钉，即可快速调整光轴的位置，调整到位后锁紧即可恢复固定，大幅缩短设备调试的周期。支座的边角位置都做了小倒角处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员的手部，也不会在安装时刮蹭周边的管线或其他零件。轴孔的内表面粗糙度控制在合理范围，既保证光轴穿入时顺畅无卡滞，又能在锁紧时提供足够的摩擦力防止光轴滑动，不会因为表面过于光滑导致锁紧力不足。从选型适配的角度，这款10mm规格的支撑座适配市面上绝大多数同直径的标准镀铬光轴、硬轴、软轴，不需要对轴做额外的加工处理即可直接装配，通用性较强，在非标自动化设计选型时，可以直接根据光轴直径选用，不需要单独定制支座，能够有效缩短设备的设计与加工周期。
