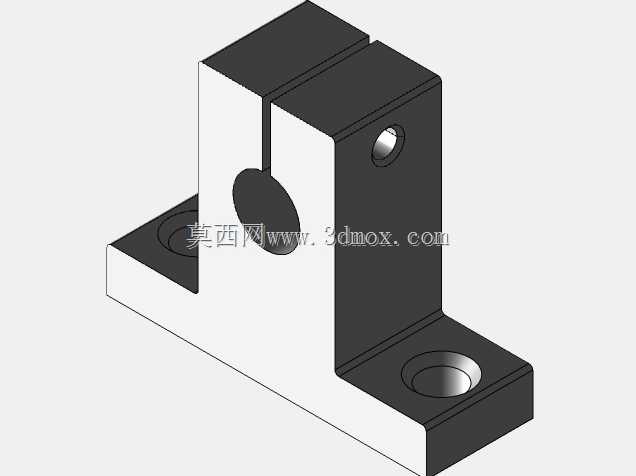

SK8立式直线光轴支撑固定座结构

项目分类:3D模型 发布时间:2021-10-16 ID:321130
  • SK8立式直线光轴支撑固定座结构
  • SK8立式直线光轴支撑固定座结构

做非标自动化设备的结构设计时,光轴的固定支撑是绕不开的基础环节,SK8这类立式支撑座,是小直径光轴传动布局里最常用的支撑元件之一,常见于桌面型点胶机、小型皮带输送机、3D打印设备的光轴导向机构,还有小型检测工装的滑动导向工位里,用来给直径8mm的直线光轴提供刚性支撑,避免光轴跨距过大出现挠曲变形,影响滑动件的运行精度。从实际使用场景来看,这类支撑座大多用在负载不大、运行行程中等的轻载导向场合,比如小型分拣设备的推料机构导向轴两端固定,或者工装夹具的滑动导杆支撑位,安装时不需要复杂的加工工序,只要在安装基板上对应位置打两个安装孔,用内六角螺丝穿过底座两侧的沉头孔就能完成固定,相比一体式的轴座加工,这种标准件能大幅降低安装面的加工难度,不需要在基板上镗孔来做轴的同轴定位,只要保证两个安装孔的孔位公差在合理范围,就能快速完成轴系的装配。从结构设计的角度拆解这个支撑座,整体采用立式T型布局,底部是带两个安装沉孔的法兰底座,底座上方是带开口缝的夹持主体,夹持孔的内径和适配光轴的外径做小间隙配合,开口缝从夹持孔的顶部一直贯通到座体侧面,侧面加工有螺纹孔,用来安装锁紧螺丝,当光轴穿入夹持孔之后,拧紧侧面的锁紧螺丝,开口缝会产生微量的弹性变形,把光轴牢牢抱紧,这种夹持式的固定方式相比顶丝固定,对光轴的表面损伤更小,抱紧力更均匀,不会出现顶丝点接触导致的光轴局部压痕,也能避免长期运行后光轴出现松动偏移。在设计建模的时候,首先要明确安装边界的尺寸,底座的两个安装孔中心距要和常用的安装标准匹配,沉头孔的深度要适配对应规格的内六角螺丝头部,保证螺丝锁紧后头部不会高出底座平面,避免和安装基板之间出现间隙;夹持孔的中心高度是核心尺寸,这个尺寸直接决定了光轴安装后的中心高,在整套机构设计时,要和配套的滑动轴承、驱动元件的中心高匹配,不然会出现轴系不同心,导致滑动阻力变大,甚至出现卡滞的问题。开口缝的宽度设计也有讲究,缝宽不能太大也不能太小,太大会导致锁紧时夹持变形量不足,抱紧力不够,太小则会在锁紧时让座体出现过大的内应力,长期使用可能出现开裂,一般缝宽控制在1-2mm之间,既能保证锁紧时的变形量,又不会破坏座体的结构强度。侧面的锁紧螺纹孔要和开口缝垂直,保证锁紧螺丝拧紧时的作用力能均匀作用在开口两侧,让夹持孔的变形是均匀的圆周收缩,不会出现光轴被顶偏的情况。另外,夹持孔的入口处要做微小的倒角,方便光轴装配时的导入,避免锐边刮伤光轴的表面镀层,影响光轴的表面粗糙度和后续滑动件的运行顺畅度。在实际选型应用时,要注意这个支撑座的适用负载范围,因为是针对8mm直径的小光轴设计,整体座体的尺寸不大,适合径向负载在几十牛以内的轻载场合,如果是重载或者冲击负载大的工况,就需要选择更大规格的支撑座,或者增加支撑座的布置密度,缩短光轴的支撑跨距,来提升整体轴系的刚性。安装的时候还要注意,同一根光轴两端的支撑座要保证夹持孔的同轴度,安装前可以先把光轴穿入两个支撑座的夹持孔,稍微带紧安装螺丝但不锁死,然后滑动光轴上的配套滑块,全程移动无卡滞之后,再依次锁紧安装螺丝和侧面的抱紧螺丝,这样能避免安装时的同轴度误差导致光轴别劲,缩短光轴和滑动轴承的使用寿命。从建模的细节来看,这类标准件的建模要把所有的装配特征都做准确,比如沉头孔的锥角、螺纹孔的深度、开口缝的位置、各个倒角的尺寸,因为这些细节直接影响后续装配时的干涉检查,如果建模时忽略了沉头孔的深度,后续出工程图或者做装配仿真的时候,就会出现螺丝和底座干涉的问题,导致实际加工装配时出现错误。另外,座体的边角处都做了微小的倒钝处理,不是尖锐的直角,这也是实际加工中的工艺要求,既避免加工时的锐边割手,也能减少热处理时的应力集中,提升零件的结构强度。
