创意框架式旋转工作台FDM成型设备结构

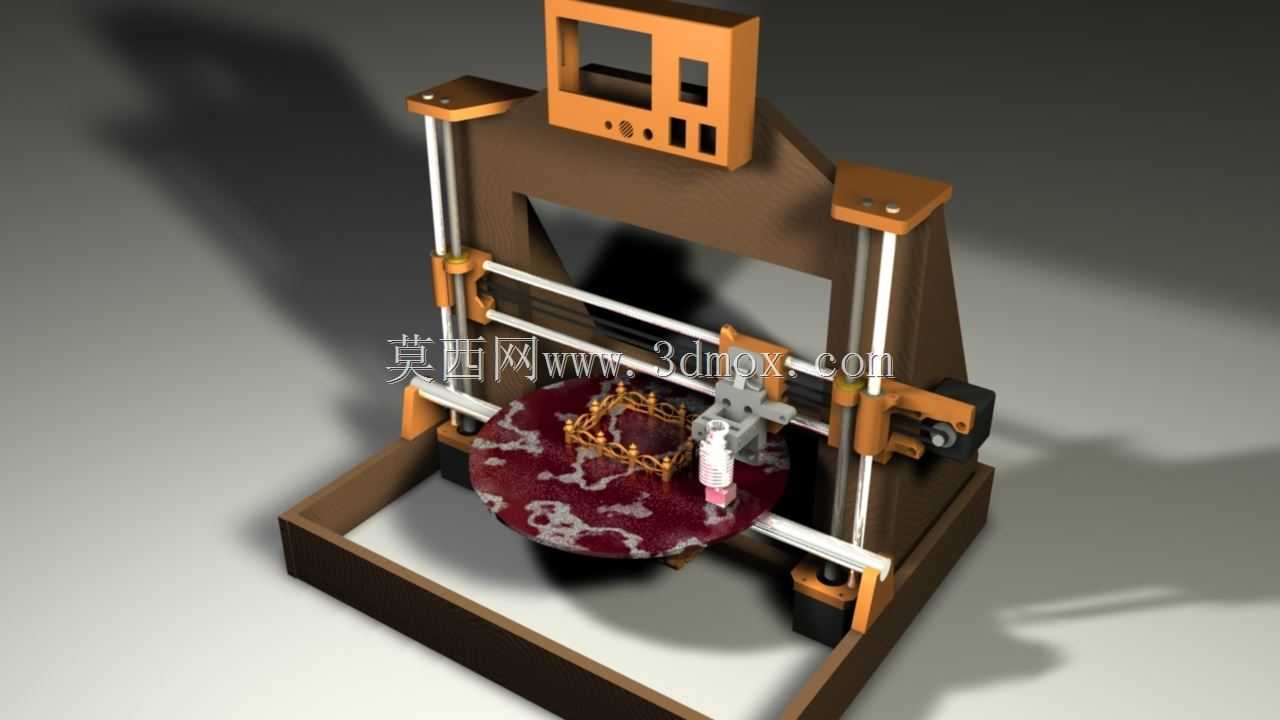

这款旋转工作台式的FDM成型设备，跳出了常规笛卡尔坐标系3D打印机的三轴正交布局思路，把原本固定的圆形成型平台作为旋转载体，搭配双光轴支撑的Z向升降框架与横向移动的挤出模组，在小尺寸桌面级设备的空间利用率上做了很有意思的探索。从实际应用场景来看，这类结构更适合打印环形、轴对称类的文创摆件、小型装饰零件，比如图中平台上放置的皇冠类环形构件，旋转成型的路径可以减少常规XY轴来回移动产生的接缝，在曲面打印的层纹一致性上有天然优势，适合手作工作室、文创设计团队用来打样小尺寸轴对称创意作品，也能作为机械专业学生做增材制造结构创新的参考样机。

从功能特性上看，设备的Z向框架采用后侧立式支撑板搭配两侧垂直光轴的结构，挤出模组的横向移动依托两根平行光轴做导向，相比常规单臂悬垂结构，双侧光轴的支撑能减少挤出头移动到远端时的抖动，提升挤出路径的稳定性。顶部的控制盒集成了显示屏与操作按键的安装位，所有走线可以顺着立式支撑板的内侧排布，避免运动过程中线缆剐蹭运动部件。圆形旋转平台直接安装在底座的腔体上方，底座的盒式结构既可以容纳旋转驱动的传动组件，也能放置控制主板、电源等电气部件，把电气部分和运动执行部分做了物理分隔，减少传动碎屑、打印耗材溢料对电气元件的影响。

设计思路上，这款结构刻意简化了常规笛卡尔机型的Y轴传动组件，用平台旋转替代Y轴的直线移动，一定程度上减少了直线传动模组的零件数量，降低了机架的加工装配难度——常规三轴机型需要三套直线导轨、三套传动丝杠/同步带，这套结构仅保留Z向升降、X向横移两套直线传动，搭配一套旋转驱动，零件数量的减少也意味着装配时的公差累积环节更少，对个人DIY制作者来说更容易调校出合格的运动精度。不过要注意的是，这种旋转平台结构在打印非轴对称零件时，需要切片软件做对应的路径适配，把原本的XY平面坐标转换成极坐标路径，不然会出现成型错位的问题，这也是这类创新结构落地时需要解决的核心适配问题。

从安装边界与尺寸适配来看，设备的整体外轮廓依托底座的矩形框架确定，底座的长宽尺寸可以根据目标打印尺寸调整，常规桌面放置的版本底座尺寸控制在400mm*400mm以内即可，不会占用过多桌面空间；两侧垂直光轴的高度决定了设备的最大Z向打印高度，按照常规桌面级设备200-300mm的成型高度需求，光轴长度选400mm左右就能留出足够的安装余量与运动行程。挤出模组的横向移动行程要覆盖旋转平台的直径范围，比如搭配200mm直径的圆形成型平台，X向行程做到220mm就能保证挤出头覆盖整个平台区域，不会出现打印死角。安装时要注意垂直光轴与底座平面的垂直度调校，两侧光轴的平行度误差要控制在0.1mm以内，不然横移挤出座在运动过程中会出现卡滞、抖动的问题；旋转平台的安装要保证平面度，平台表面与挤出头运动平面的平行度误差不能超过0.2mm，否则首层打印时会出现部分区域粘不牢、部分区域喷嘴剐蹭平台的问题。另外，挤出头的安装位要预留散热风扇、耗材进料导管的安装空间，顶部控制盒的尺寸要匹配所选显示屏、控制按键的开孔需求，底座内部要预留电源、驱动板的安装孔位，所有运动部件的行程末端要预留限位开关的安装位置，避免运动超程损坏构件。

从实际使用的角度出发，这种结构的设备在打印环形零件时，旋转运动的连续度比XY轴反复启停的运动方式更好，打印出来的曲面层纹更均匀，后期打磨处理的工作量更小；但在打印方形、不规则形状的零件时，因为旋转运动带来的路径变化，打印速度不能设置过高，不然离心力会让平台上的未冷却耗材出现移位，影响成型精度。框架的立式支撑板采用整块板材切割的方式加工，不需要复杂的拼接结构，个人制作时用密度板、亚克力板或者铝板都能完成加工，加工门槛很低，适合做结构验证的原型机使用。
