汽车发动机进排气歧管结构设计

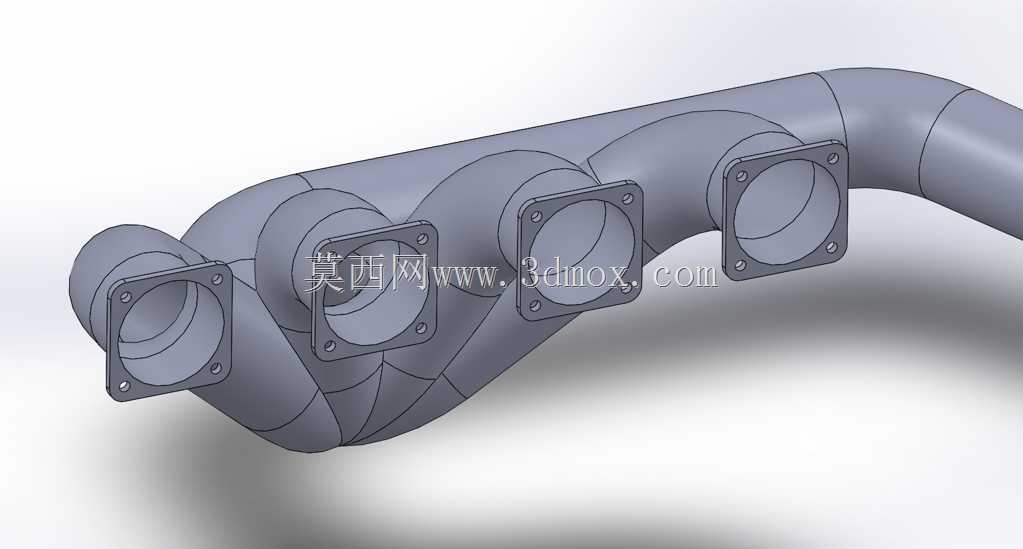

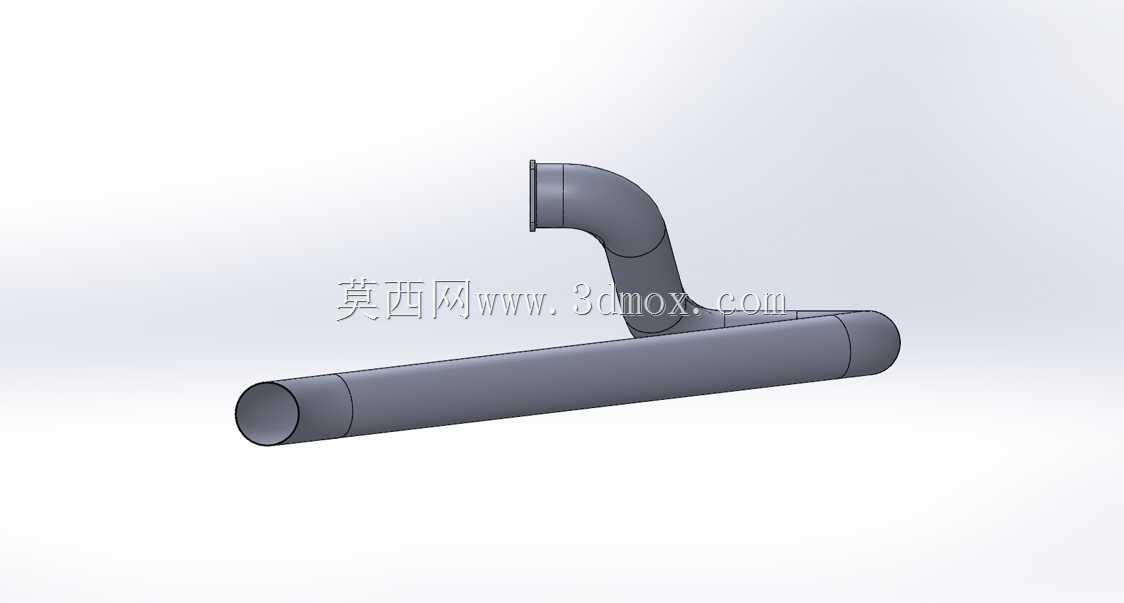

在往复式内燃机的配气系统里，进排气歧管是连接气缸盖气道与外部进排气系统的核心过流部件，其结构设计直接决定各缸的充气效率、排气背压均匀性，进而影响整机的动力输出特性、燃油消耗水平与排放表现。日常做动力总成配套设计时，这类歧管的建模不能只做外观曲面，必须先锚定安装边界：歧管的四个法兰接口分别对应直列四缸发动机的各缸气道位置，法兰面的螺栓孔位、密封槽尺寸完全匹配气缸盖侧的安装基准，避免装机后出现密封压合不均导致的漏气问题。

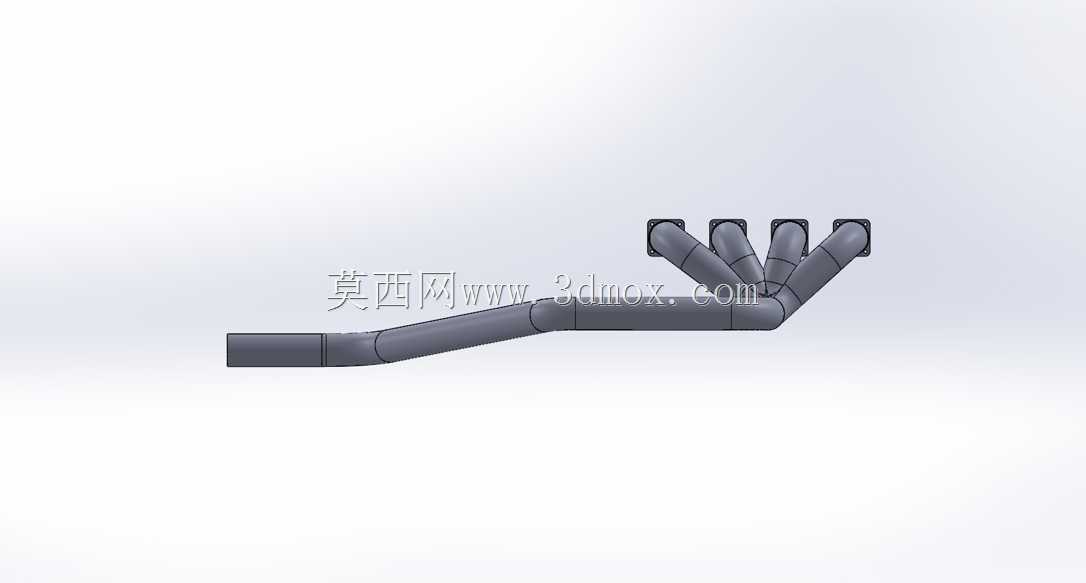

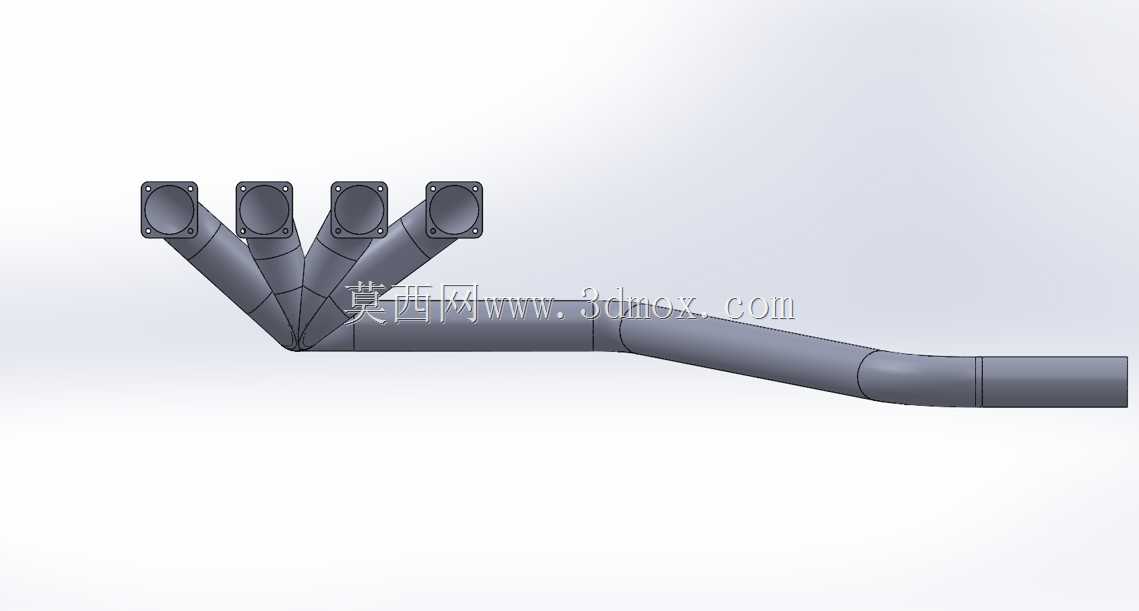

从实际使用场景来看，进气歧管侧需要保证各缸进气的均匀度，避免出现某一缸混合气过浓或过稀的情况，因此多支路的汇流段做了平滑的圆弧过渡，没有突兀的截面突变，减少进气过程中的节流损失；排气歧管侧则要兼顾各缸排气的干涉问题，四个支路的长度做了匹配设计，让各缸排出的高温废气不会在管内形成对冲，降低排气阻力，同时也能为后续的三元催化转化器提供稳定的气流输入。

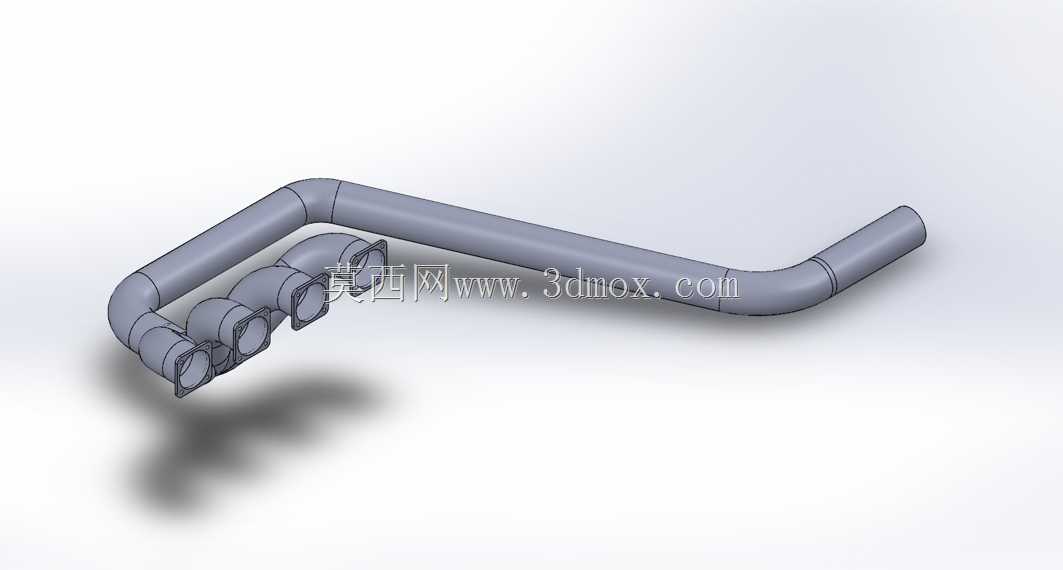

设计过程中，管路的弯折半径是需要反复校核的参数，过小的弯折半径会导致管内气流出现局部涡流，不仅提升流阻，还会在管壁形成持续的气流激振，长期运行容易引发管路疲劳开裂；本次设计的弯折段全部采用大曲率圆弧过渡，管壁厚度保持均匀一致，既满足了铸造或注塑成型的工艺要求，也避免了壁厚不均导致的应力集中问题。主管道的走向充分考虑了发动机舱的布置空间，弯折角度避让了周边的发电机、冷却水管、线束等部件，不会出现装机干涉的问题。

从结构功能上看，歧管的法兰连接面设计了足够的压紧宽度，能够适配常规的密封垫片结构，安装时螺栓的压紧力可以均匀分布在密封面上，在发动机运行的振动工况下也能保持可靠的密封性能。管路的整体刚度经过校核，在自身重量加上内部气体压力脉动的载荷下，不会出现过大的形变，避免与周边部件发生碰撞，同时也能减少振动向车身的传递，提升整车NVH表现。

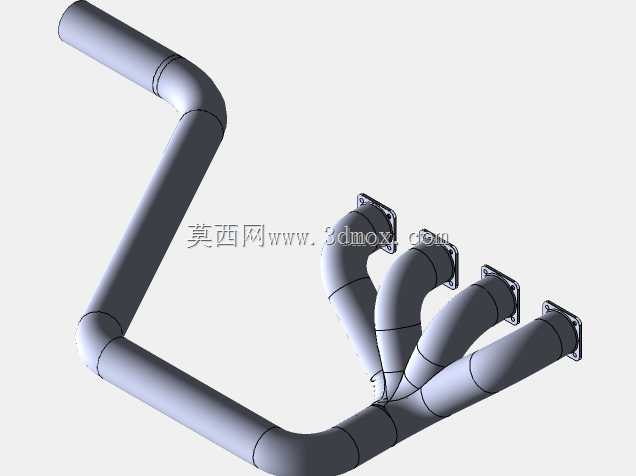

建模过程中，扫掠特征的运用是这类管路结构的核心设计技巧，先绘制各支路的中心轨迹线，保证轨迹线的曲率连续，再以统一的管路截面沿轨迹扫掠生成主体结构，之后对各支路的汇交位置做布尔合并与圆角处理，消除尖锐的连接棱边，让气流在汇流处可以平顺转向。对于法兰部分，先提取气道的截面轮廓，向外延伸出法兰的安装边，再按照气缸盖的孔位坐标加工螺栓过孔，保证安装尺寸的完全匹配。

在实际工程应用里，这类歧管的设计还需要考虑温度场的影响，排气侧工作时会接触数百摄氏度的高温废气，因此管路的热膨胀量需要在设计阶段预留足够的补偿空间，避免热应力导致的管路变形或法兰密封失效；进气侧则要尽量降低进气阻力，同时保证管壁的光滑度，减少进气过程中的积尘附着。整个模型的结构完全按照实际量产件的设计逻辑搭建，所有的安装尺寸、管路走向、截面参数都符合内燃机进排气系统的设计规范，可以直接用于教学演示、结构方案评审或者后续的仿真分析工作，帮助设计人员快速理解歧管类部件的设计要点与工程约束。
