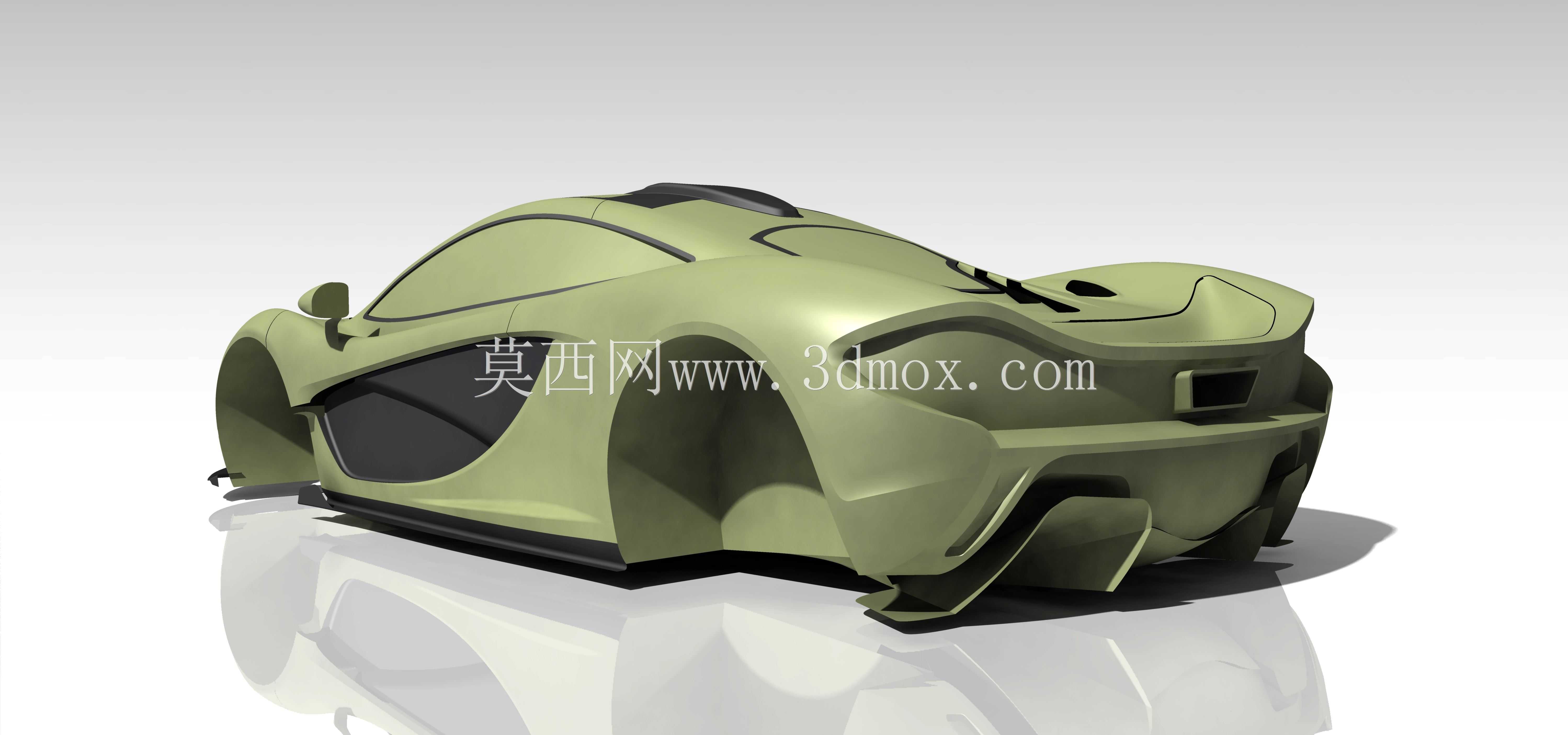

迈凯轮P1跑车曲面结构三维数模

做超跑整车数模的时候，最先要卡的不是外观型面的流畅度，而是空气动力学套件和车身本体的安装边界——毕竟这类 hypercar 的每一处曲面都不是为了好看做的，前唇的下压力导出角度、侧裙的气流梳理弧度、尾部扩散器的导流槽倾角，都要和整车的流场需求匹配。这次做的迈凯轮P1结构数模，是从基础曲面开始搭建的，没有直接用扫描点云做逆向拟合，所有几何面都保留了加厚成实体的冗余量，不管是后续做CFD流场仿真、FEM结构刚度校核，还是拆件做3D打印的比例模型，都不用重新补面修破边。

实际工程应用里，这类超跑数模最常用的场景有三类：第一类是高校车辆工程专业做空气动力学课程设计，直接拿数模划分流场网格，就能模拟不同车速下的下压力、风阻系数变化，不用从零开始搭车身曲面浪费课时；第二类是改装厂商做外观套件开发，不管是做碳纤维前唇、定制尾翼还是侧裙风刀，都可以直接在数模上匹配安装位，校核和原车曲面的贴合度，避免做出来的件装上去有缝隙；第三类是文创类的比例模型制作，不管是1:18的静态收藏模型还是RC遥控车的车壳，都可以直接从数模导出曲面做模具，不用反复打样调整型面。

设计思路上没有追求完全复刻实车的每一个细小缝隙，而是优先保证大面的G2连续性——毕竟超跑的车身曲面如果曲率不连续，不管是做仿真还是做实物，出来的效果都会有明显的折痕。搭建的时候先定了整车的硬点边界：车长方向的前后悬比例、车宽方向的轮距宽度、车高方向的座舱最低点和车顶最高点，这些硬点卡准之后，再去补侧面的腰线曲面、前后保险杠的导流结构、车顶的进气道曲面。所有曲面的厚度预留都做了差异化处理，比如车身外覆盖件的加厚厚度按1.5mm预留，和实车碳纤维覆盖件的厚度一致；空气动力学套件的安装位预留了2mm的凸台，方便后续拆件的时候加安装卡扣或者粘接位；轮拱的位置特意留了和轮胎、悬架的运动间隙，哪怕后续要做动态仿真，也不会出现轮拱和轮胎干涉的问题。

安装边界的处理上，把车身分成了前保险杠总成、侧围总成、车顶总成、后保险杠总成、车门总成五个独立的模块，每个模块的拼接面都做了止口结构，不管是做拆件3D打印还是做分模，都可以直接用这些止口做定位，不用重新做拼接结构。座舱内部的曲面也做了简化处理，没有做太复杂的内饰细节，但保留了座舱的基本轮廓和挡风玻璃的安装角度，后续如果要做内饰的细化设计，也可以直接在现有曲面的基础上延伸，不用重新搭座舱的基础型面。

做CFD仿真适配的时候，特意把车底的平整化曲面、尾部扩散器的导流叶片角度、尾翼的安装角度都按实车的可调范围做了参数化处理，调整尾翼角度的时候不用重新修曲面，直接改参数就能联动调整整个尾翼的位置，方便模拟不同尾翼角度下的下压力变化。做FEM结构校核的话，因为所有曲面都是可加厚的实体，直接给材料赋值就能做刚度、模态分析，不用花大量时间处理破面、非流形几何这些常见的数模问题。如果是做3D打印的话，数模的所有壁厚都满足FDM或者光固化打印的最小壁厚要求，没有小于0.8mm的薄壁结构，也没有完全封闭的空腔，打印的时候不用额外加支撑或者做排水孔，拆件之后直接就能导出STL格式上机打印。

很多人做超跑数模容易陷入“越精细越好”的误区，把雨刮、车标、门把手这些小细节都做的特别复杂，但实际工程应用里，这些细节反而会增加网格划分的难度，做仿真的时候还要特意把这些小特征抑制掉。这次的数模特意把非必要的小特征做了简化，保留了所有和空气动力学、结构安装相关的核心特征，既保证了型面的准确度，又兼顾了后续工程应用的便利性，不管是做教学、改装开发还是模型制作，都能直接拿来用，不用做大量的前处理工作。
