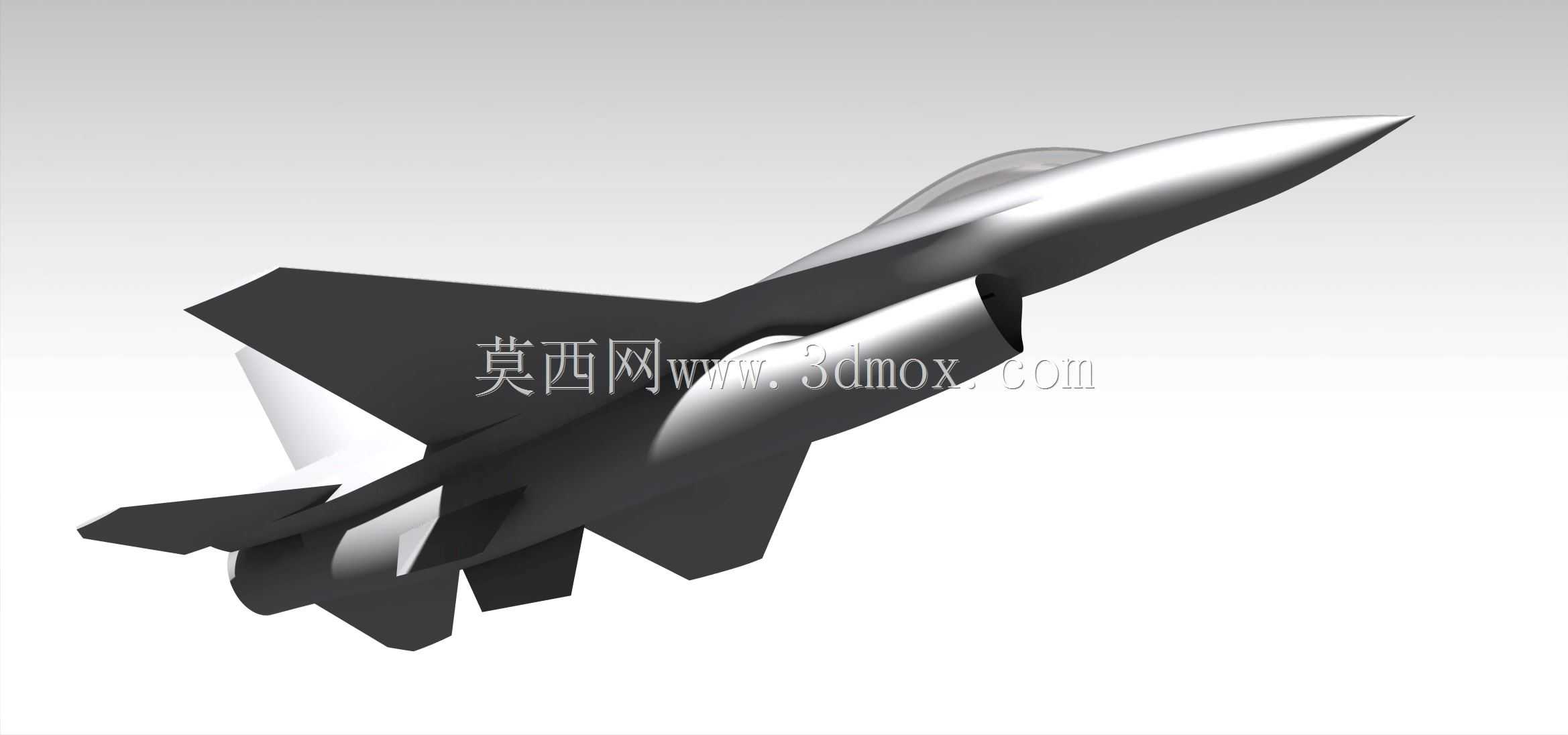

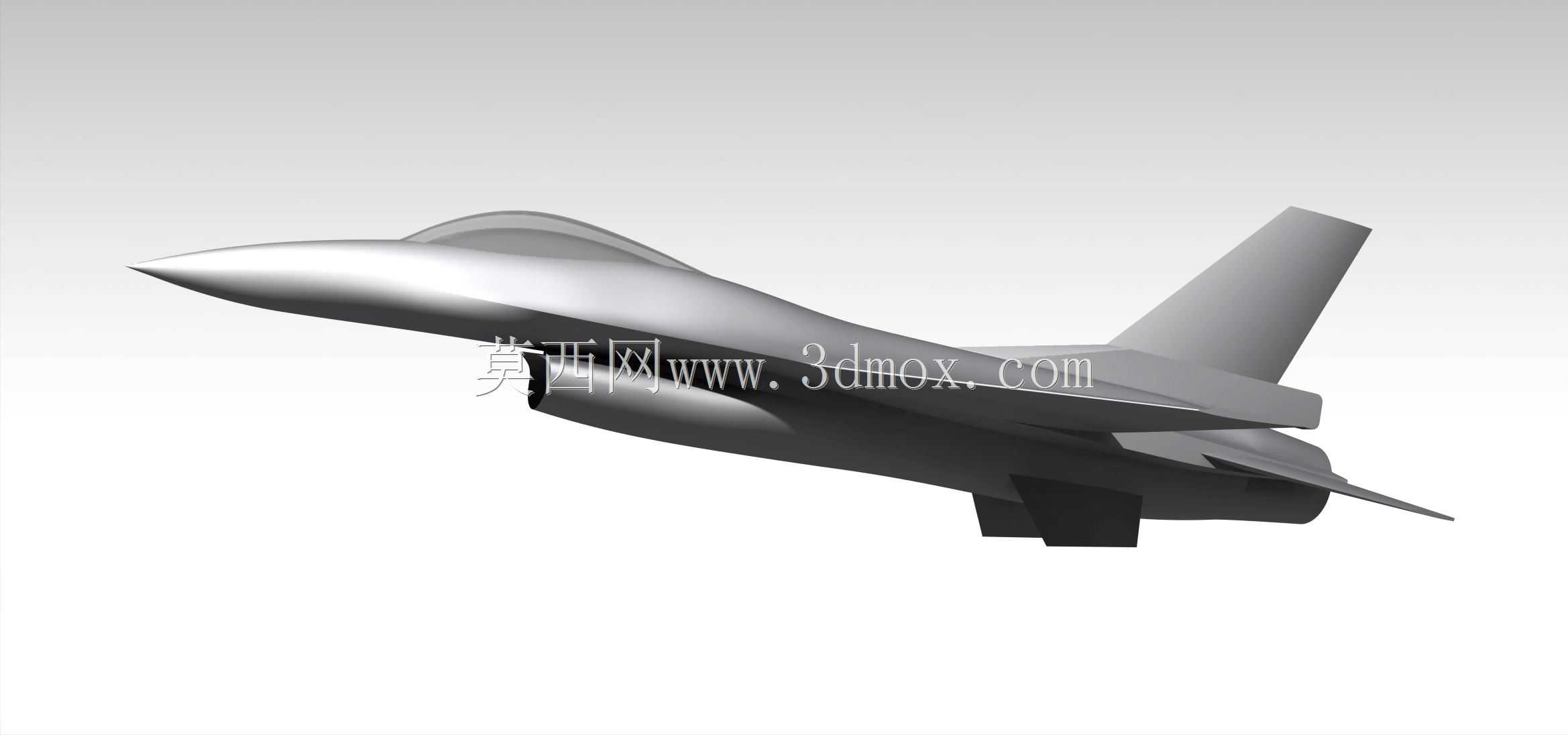

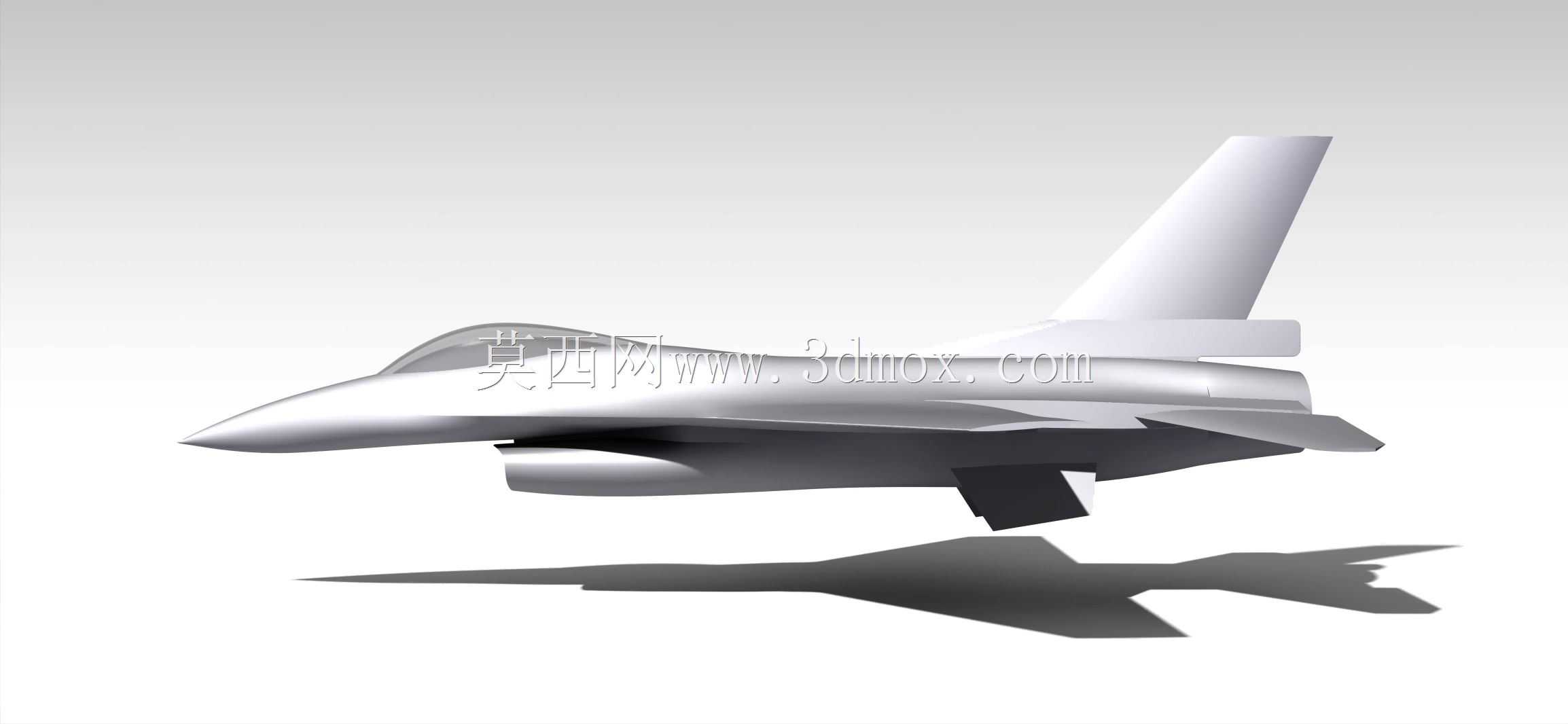

F16战隼战斗机基础气动外形三维数模

该三维数模还原了F16战隼战斗机的基础气动外形结构，可用于航空装备结构认知、气动布局教学演示、飞行器设计方案初期参考等场景，覆盖航空院校教学、军工展陈演示、航模设计参考等多个实际应用方向。从实际用途来看，该数模完整呈现了战机的核心气动轮廓，能够帮助结构设计从业者快速理解单发轻型战斗机的整体布局逻辑，在做同类飞行器概念设计时，可直接参考其机身截面变化、机翼安装位置、尾翼配平角度等核心参数，省去从零搭建基础外形的重复工作，大幅提升概念设计阶段的效率。从功能特性上看，数模保留了战机的核心气动特征：包括边条翼与机身融合的过渡曲面、气泡式座舱盖的隆起轮廓、单垂尾的后掠角度、腹鳍的安装位置、进气道的截面形态以及起落架舱的预留边界，所有曲面均保持G2连续过渡，能够直接用于初步的气动仿真流场搭建，不会因为曲面断点导致仿真计算出现发散问题。设计思路上，该数模采用从基准线到放样曲面的构建逻辑，先搭建机身纵向对称面的轮廓控制线，再依次绘制各个站位的机身截面曲线，通过多截面放样生成基础机身曲面，再对机翼、尾翼、座舱等部件做单独的曲面构建，最后通过自适应曲面匹配实现各部件之间的顺滑过渡，避免出现拼接棱线，完全贴合真实战机的曲面加工逻辑，数模的曲面分块也和实际战机的蒙皮分块逻辑保持一致，能够为后续的蒙皮拆分、结构细化提供可靠的基础。从外形尺寸与安装边界来看，数模严格按照真实战机的比例构建，机身总长、翼展、机高的比例完全符合实机参数，机翼前缘后掠角、平尾安装角、垂尾后掠角均和实机保持一致，进气道的安装位置距离机头的距离、起落架舱在机身腹部的预留空间、尾喷口的截面尺寸都做了准确还原，在做航模改装设计时，可直接在该数模基础上预留动力系统安装位、舵机安装空间、电池舱位置，不需要重新调整整体外形比例；在做教学演示时，可直接基于该数模拆分各个气动部件，讲解边条翼拉出涡流的作用原理、翼身融合布局的减阻优势、单垂尾的航向稳定作用等核心航空设计知识点。需要注意的是，该数模为基础气动外形模型，未包含内部航电、动力、起落架的详细结构，仅适用于外形参考、气动初步仿真、概念方案展示、教学演示等场景，若要用于详细结构设计，还需要在该外形基础上进一步做内部结构的细化，补充框、梁、肋等承力结构，以及各个系统的安装接口。在实际建模过程中，所有曲面的控制点都做了精简处理，不会出现冗余控制点导致曲面编辑困难的问题，各个部件之间的装配边界清晰，机翼和机身的对接位置、平尾和机身尾部的对接位置、垂尾和机身背部的对接位置都预留了足够的安装余量，后续做结构细化时可直接在对接位置拆分零件，不需要重新调整曲面边界。对于航模设计从业者来说，该数模可直接导入切片软件做等比例缩放，根据自身的动力配置调整模型尺寸，不需要重新绘制外形曲面，能够大幅缩短航模的设计周期；对于航空专业的学生来说，可基于该数模练习曲面建模技巧，理解军用战斗机的气动布局设计逻辑，掌握从基准线到复杂曲面的建模方法；对于展陈设计从业者来说，该数模可直接用于3D打印等比例战机模型，用于国防教育展厅、航空主题场馆的展陈布置，曲面的顺滑度能够保证打印成品的外观效果，不需要做额外的曲面修复工作。
