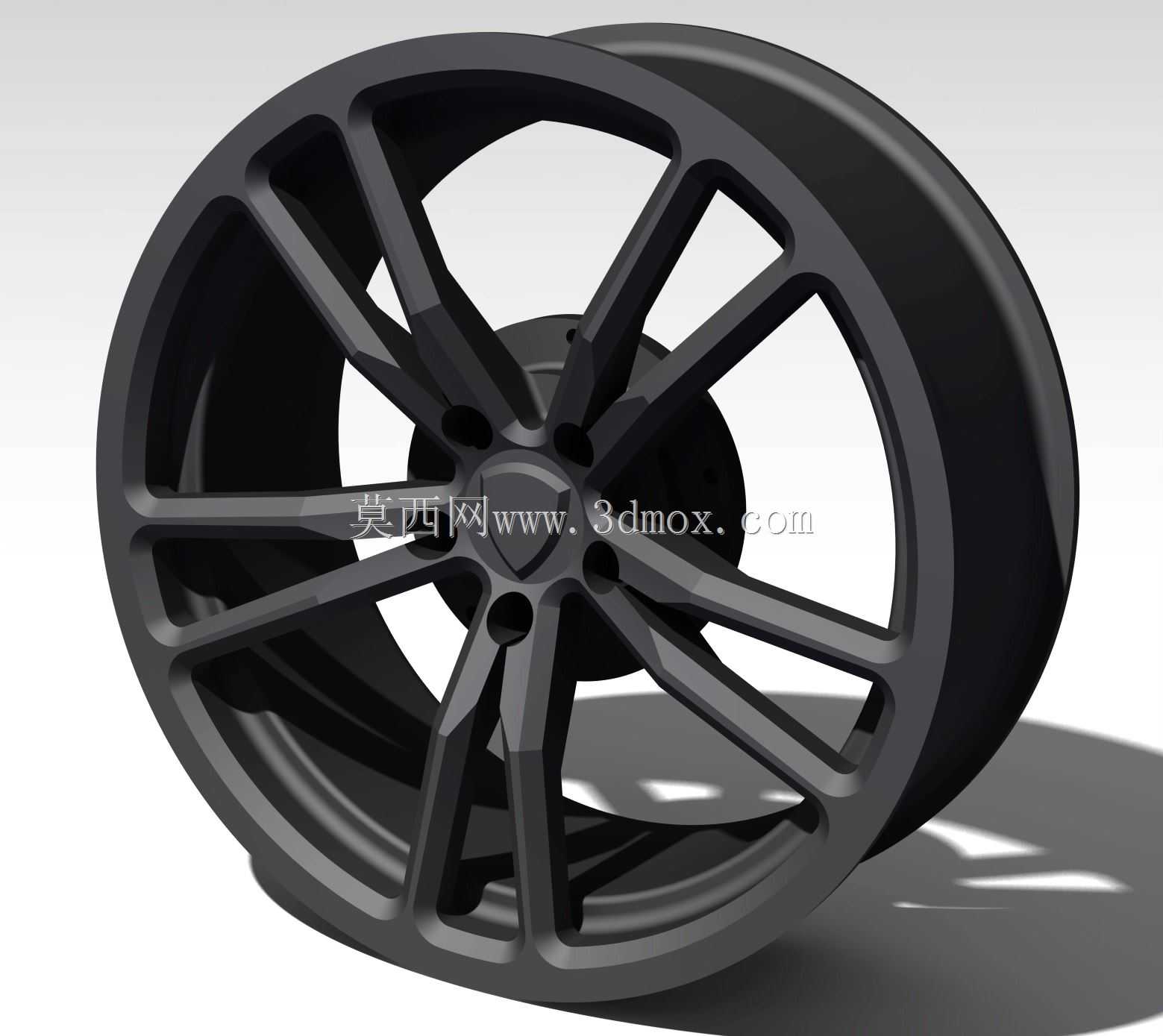

乘用车改装款多辐条哑光轮毂结构设计

这款轮毂的设计首先锚定民用乘用车改装市场的实际使用场景，覆盖日常城市铺装路面通行、轻度非铺装路面行驶的使用需求，在结构强度与视觉质感之间做了针对性的平衡。从实际装车用途来看，轮毂作为连接车轴与轮胎的核心承载部件，需要同时承担整车垂直载荷、转向时的横向力矩、加减速过程中的扭矩传递，还要在行驶过程中缓冲路面传来的小幅冲击，因此整个结构的受力路径设计是建模阶段的核心考量。设计初期先确定了安装边界的核心参数，匹配主流家用乘用车的五孔安装节圆尺寸，中心定位孔的公差带按照过渡配合要求设定，保证装车后与轴头的贴合度，避免高速行驶时出现轮端抖动；轮辋的宽度适配17到18英寸区间的民用街胎，轮缘的凸起高度符合常规安全标准，能在轮胎胎压异常降低时减少轮胎脱圈的风险。辐条的造型采用十组双辐式的分叉结构，这种布局并非单纯为了视觉效果，每一组辐条都从安装盘的螺栓固定位置直接延伸至轮辋的内侧受力环，让螺栓传递的载荷可以顺着辐条均匀分散到整个轮辋圆周，避免局部应力集中。在辐条的截面设计上，没有采用等厚的直条结构，而是从靠近中心盘的位置向轮辋方向做渐变收窄，同时在辐条背面做了不等量的挖槽处理，在保证辐条抗弯、抗扭截面模量满足强度要求的前提下，尽可能降低轮毂的整体转动惯量，对于民用车辆来说，更低的非簧载质量能有效提升悬挂系统的响应速度，改善日常行驶的贴地感。轮毂的中心盖区域做了内凹的沉台设计，既可以容纳品牌标识的安装位，也能避免中心盖突出于辐条平面，减少日常行驶中被飞石磕碰损坏的概率。轮辋与辐条的过渡区域做了大圆角的顺滑处理，这个位置是轮毂应力集中的高发区域，直角或者小圆角过渡很容易在长期交变载荷下出现疲劳裂纹，大圆角过渡可以打散应力流线，提升部件的疲劳寿命。气门嘴的安装位设置在两组辐条之间的轮辋凹陷处，位置避开了辐条的遮挡，方便后续充气、胎压监测模块的安装与维护，同时凹陷的位置也能减少气门嘴被外力剐蹭变形的可能。从安装适配的角度，这款轮毂的偏距设定兼顾了多数前置前驱家用车的轮距需求，装车后不会超出翼子板的边界，也不会因为偏距过小导致轮端轴承承受额外的弯矩，同时预留了足够的刹车系统避让空间，可以容纳直径330mm以内的原厂升级刹车卡钳，满足多数入门改装用户的升级需求，不需要额外加装法兰盘调整轮距。表面的哑光质感处理在建模阶段就做了对应的曲面预留，保证后续表面处理时涂层的附着力均匀，同时哑光的表面不容易留存日常行驶的水渍、刹车粉污渍，降低后期清洁维护的难度。整个建模过程中，所有的安装孔位、配合面都按照实际机加工的工艺要求做了拔模斜度与倒角设定，避免出现无法实际生产的倒扣结构，辐条背面的减重槽深度也考虑了铸造工艺的壁厚要求，保证铸造过程中铝液填充顺畅，不会出现冷隔、缩孔等铸造缺陷。在受力校核的逻辑上，重点模拟了过减速带时的垂直冲击、紧急制动时的扭矩载荷、高速过弯时的横向载荷三种典型工况，调整辐条的厚度分布，让整个轮毂的应力分布均匀，没有明显的应力薄弱点，同时将整体重量控制在同尺寸铸造轮毂的合理区间内，兼顾强度与轻量化的平衡。轮辋的胎圈座位置按照标准的轮辋轮廓设计，保证轮胎安装时的贴合密封性，不会出现慢漏气的问题，轮缘的厚度也做了加强处理，在日常路边停车不小心剐蹭路沿时，不容易出现轮缘变形导致的轮胎密封失效问题。
