小型脚踏驱动通风装置结构设计

在无外接电力供应的临时作业场景、密闭空间应急通风需求下，这类脚踏驱动的通风装置能发挥不可替代的作用，比如地下管廊短时检修、野外勘探临时帐篷通风、狭小舱室作业时的空气置换，都不需要依赖外接电源，靠人力踩踏就能持续输出稳定气流，避免电动设备在易燃易爆、无供电区域的使用限制。从实际使用逻辑来看，这套结构的核心是把脚部往复踩踏的直线动力，通过连杆机构转化为风囊或者风叶的往复/旋转动作，完成空气的吸入与压出，相比手动驱动的通风设备，脚踏结构能借助人体下肢的更大发力能力，降低长时间操作的疲劳感，同时解放操作人员的双手，方便在送风过程中同步开展其他作业动作。

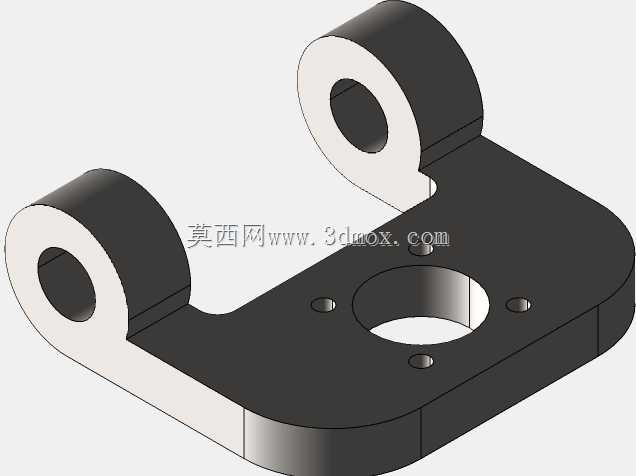

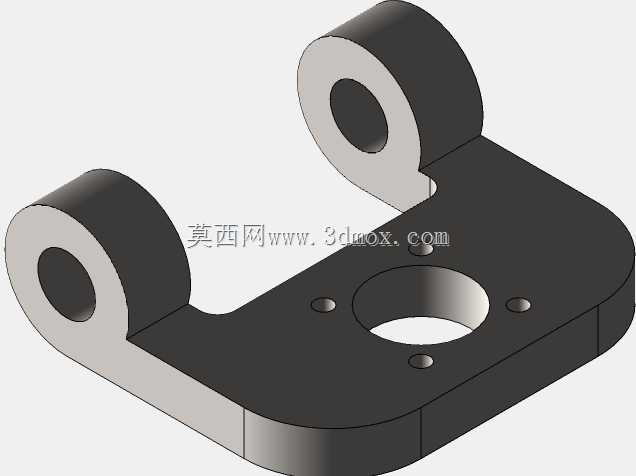

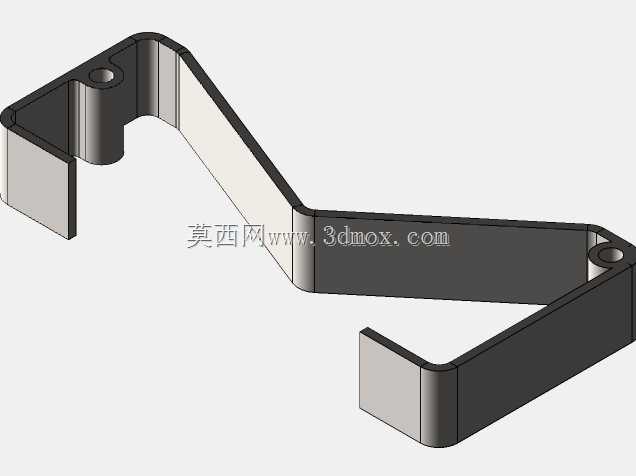

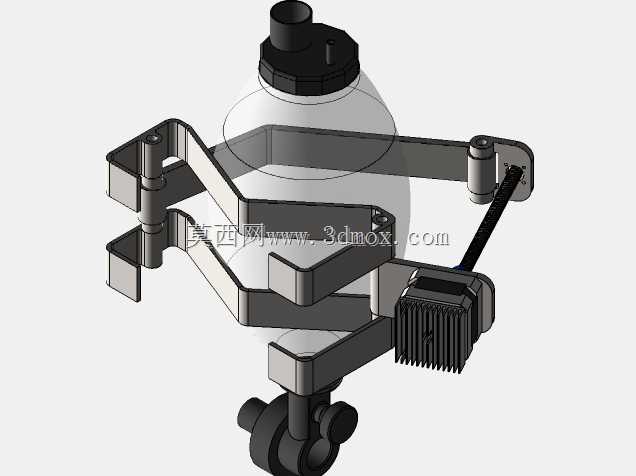

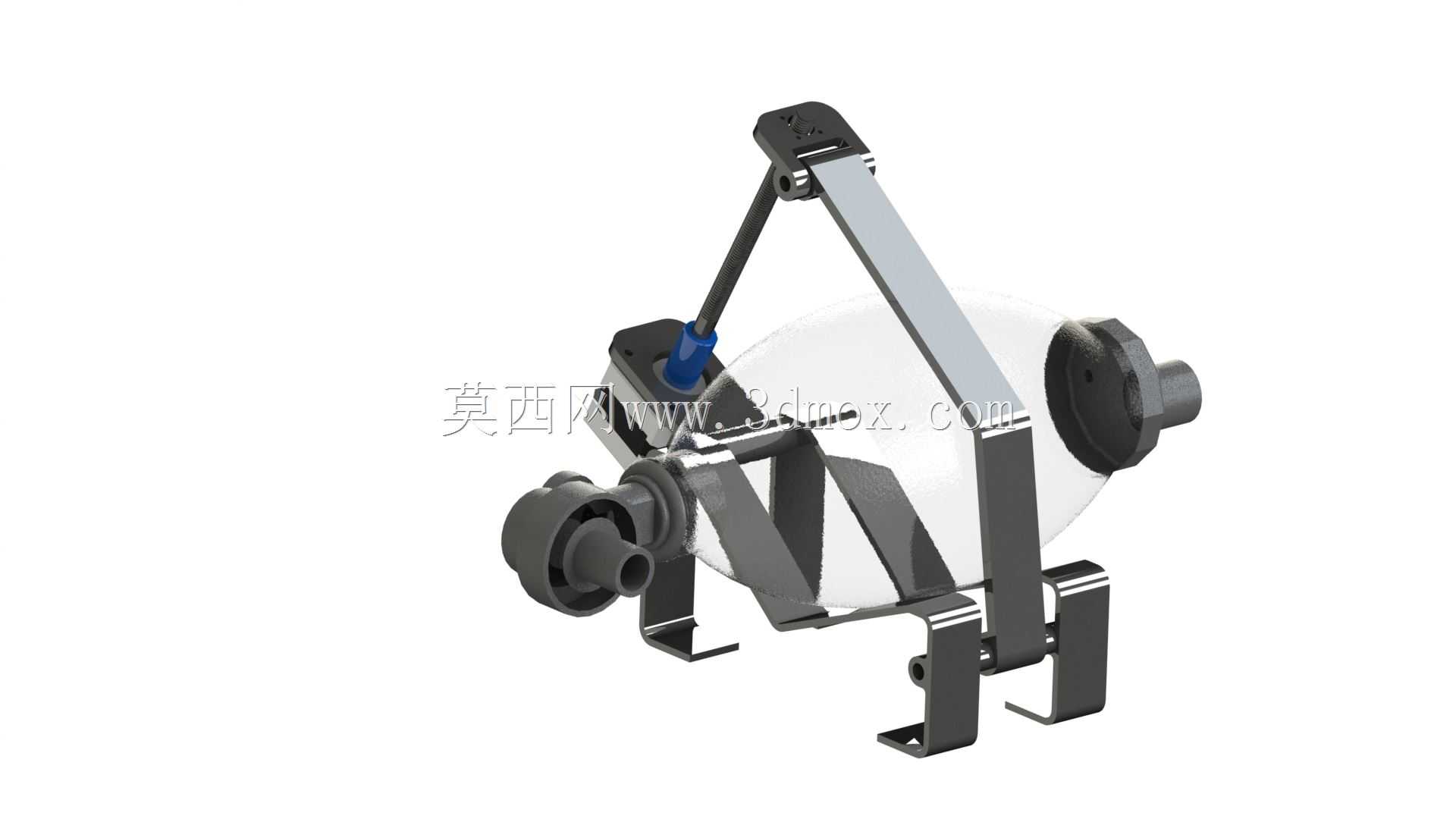

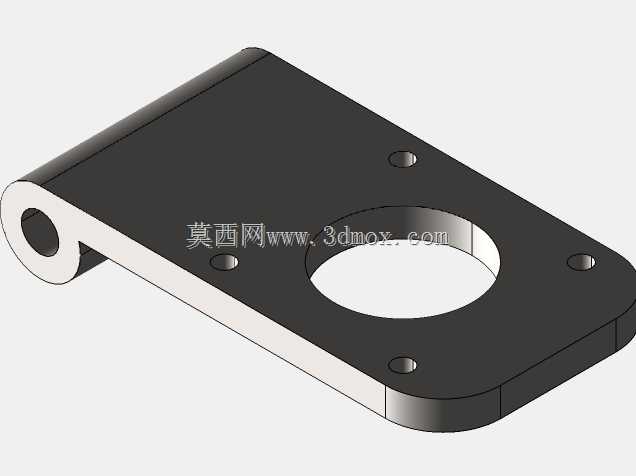

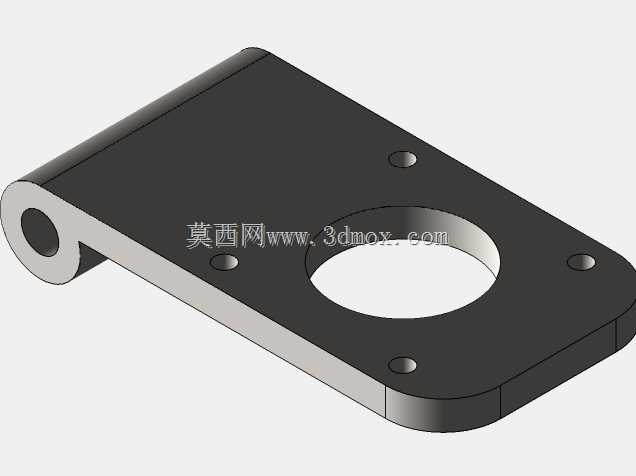

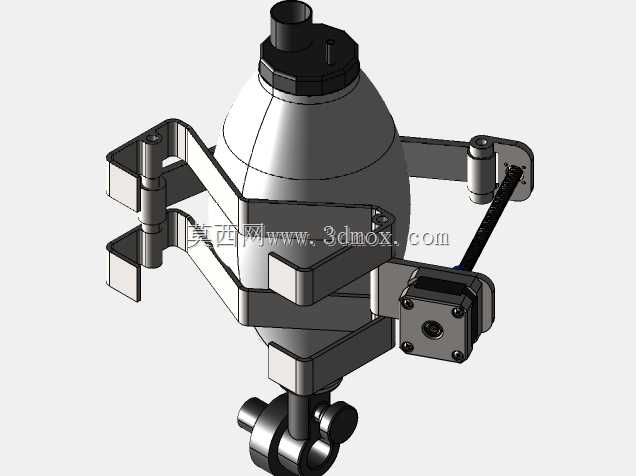

设计这套结构的时候，首先要考虑的是动力输入的行程匹配，脚踏板的摆角不能过大，否则操作人员脚踝活动幅度过大，长时间操作容易产生劳损，一般脚踏的有效工作行程控制在80到120毫米之间，对应的连杆传动比要匹配内部风腔的容积变化率，保证每一次踩踏都能输出足够的风量，同时不会因为传动阻力过大导致踩踏费力。整个机架采用弯折钣金件作为支撑主体，底部的两个安装支脚预留了螺栓固定孔，可以直接固定在木质垫板或者金属机架上，安装时要保证脚踏活动范围内没有障碍物，支脚的固定孔间距设计为160毫米，适配常见的临时安装架的孔位标准，不需要额外打孔改装就能快速部署。

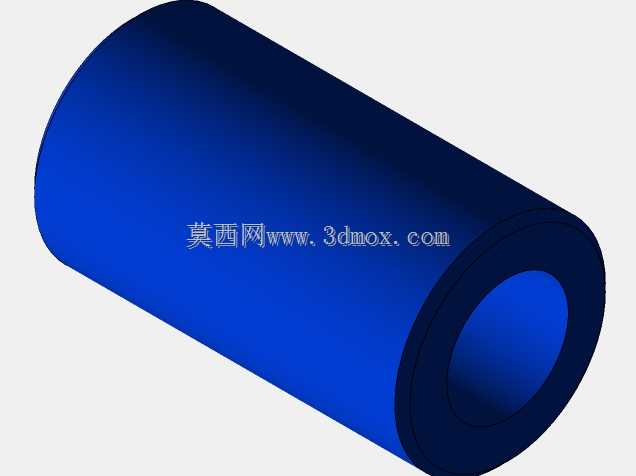

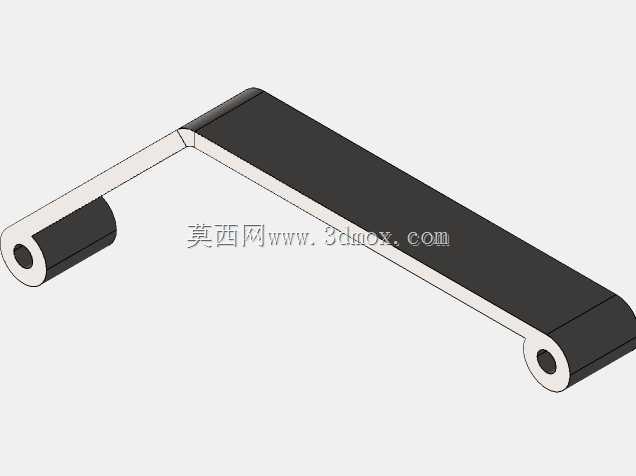

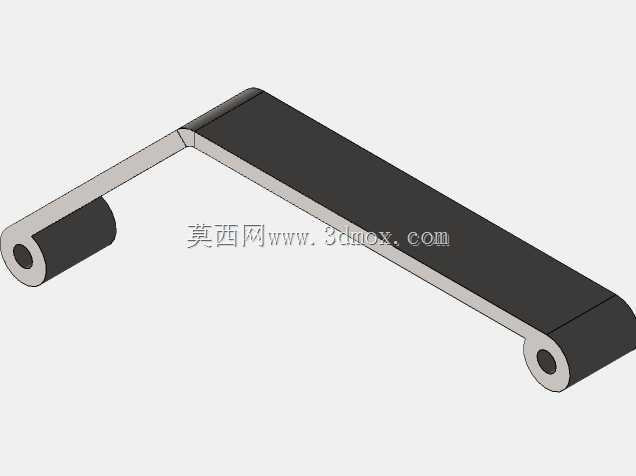

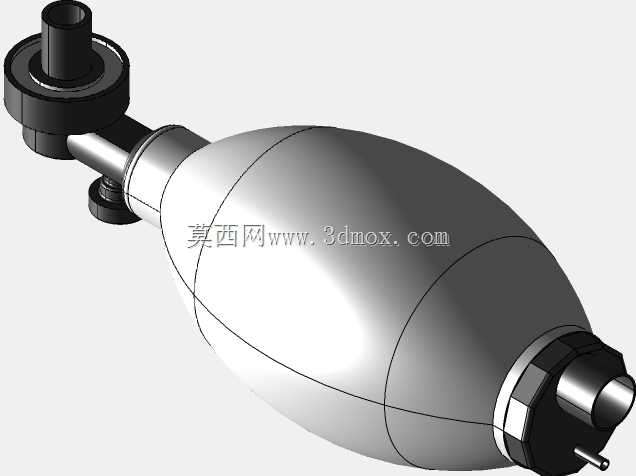

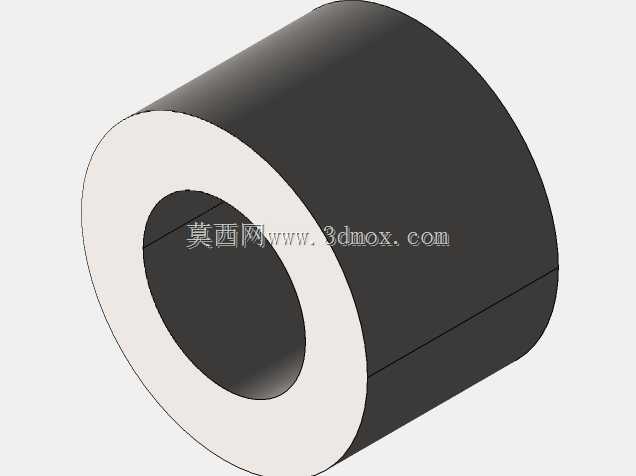

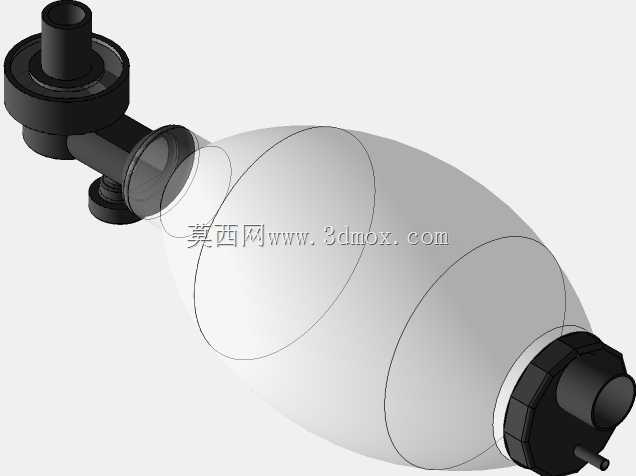

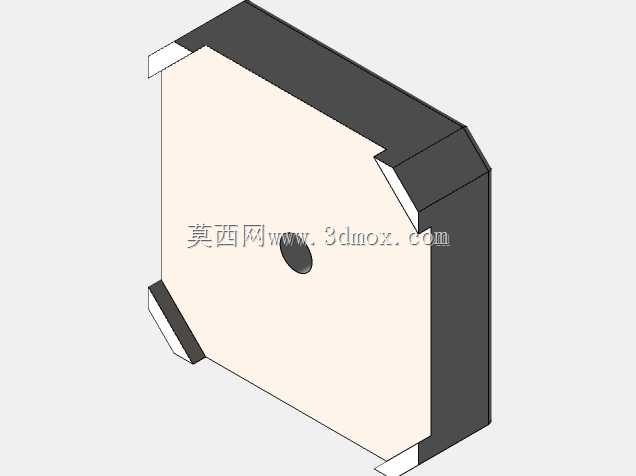

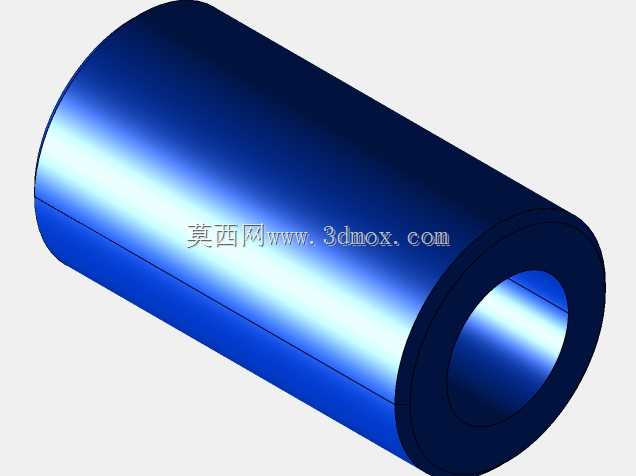

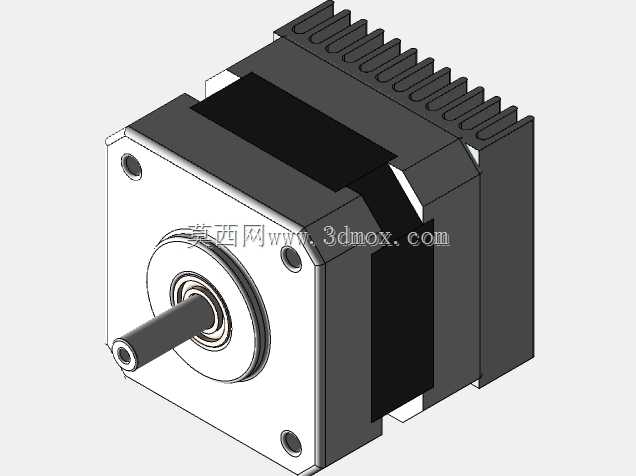

结构上的连杆连接点都采用了销轴铰接的方式，铰接位置预留了润滑脂加注的间隙，长期使用时可以定期加注润滑脂降低磨损，避免连杆卡滞导致的动力传递中断。风腔部分采用半透明的柔性壳体设计，一方面可以直观看到内部阀片的动作状态，一旦出现阀片卡滞、异物堵塞的情况，不用拆解外壳就能快速排查故障，另一方面柔性壳体的往复形变寿命要满足至少十万次的踩踏循环，材料选用耐老化的丁腈橡胶复合面料，在-10℃到50℃的环境温度下都能保持正常的形变能力，不会因为低温变硬脆裂，也不会因为高温软化变形。两侧的通风接口采用标准的快插式结构，外径适配常用的50毫米通风软管，连接的时候不需要额外的卡箍固定，直接插入就能实现密封，拆卸时按下接口处的卡扣就能快速拔下，方便在不同作业场景下快速更换不同长度的通风管路，把新鲜空气输送到距离操作人员数米外的密闭空间内。

从安装边界来看，整个装置的整体宽度控制在220毫米以内，长度方向在脚踏踩到底的状态下不超过350毫米，高度方向最高处距离安装面280毫米，整体占用空间很小，放在作业现场不会阻碍人员通行，也可以直接固定在移动作业小车上，随作业点转移快速搬运。传动连杆的布局做了偏置设计，避免操作人员踩踏时裤腿碰到连杆结构造成剐蹭，所有的金属结构件表面都做了喷塑处理，在潮湿的作业环境下也不容易生锈，延长户外使用的寿命。在功能匹配上，这套结构的风量输出和踩踏频率直接相关，正常成年人以每分钟60次的频率踩踏时，能输出每小时120立方米左右的通风量，足够满足2到3人在密闭空间内的新鲜空气需求，同时气流压力足够支撑5米长的通风管路送风，不会出现管路末端风量不足的问题。设计时还考虑了误操作的防护，脚踏板表面做了防滑的冲压纹路，即使操作人员鞋底沾有泥水、油污，踩踏时也不容易打滑，连杆的活动位置没有外露的尖锐边角，所有的钣金裁切边缘都做了卷边处理，避免操作过程中划伤人员。和同类电动通风设备相比，这套结构完全不需要电源，不存在电池亏电、电机烧毁的故障风险，日常维护只需要定期检查铰接销轴的磨损情况、风腔壳体有没有破损，不需要复杂的电路检修，非常适合应急场景下的备用通风设备配置，也可以作为小型作业场所的固定通风装置，在停电状态下作为应急通风备份使用。
