医用急救人工呼吸复苏球囊结构设计

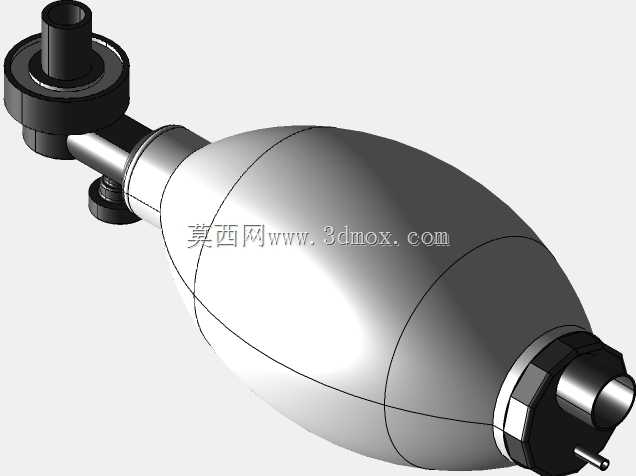

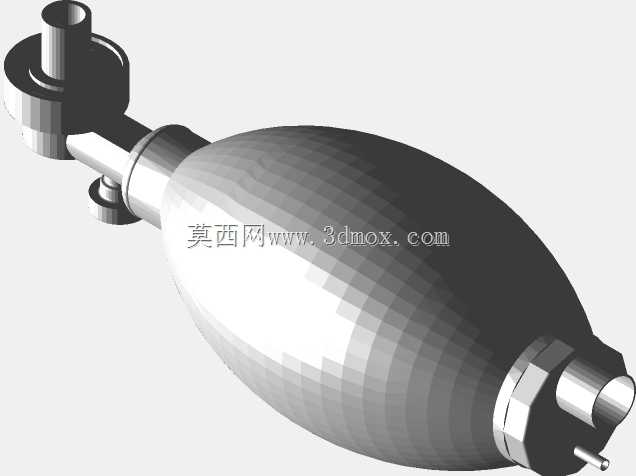

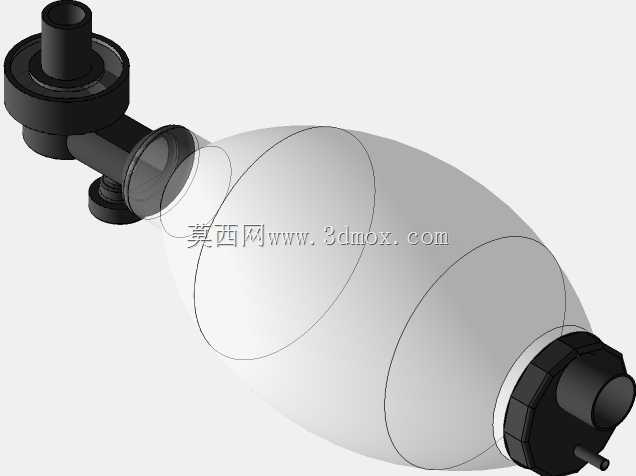

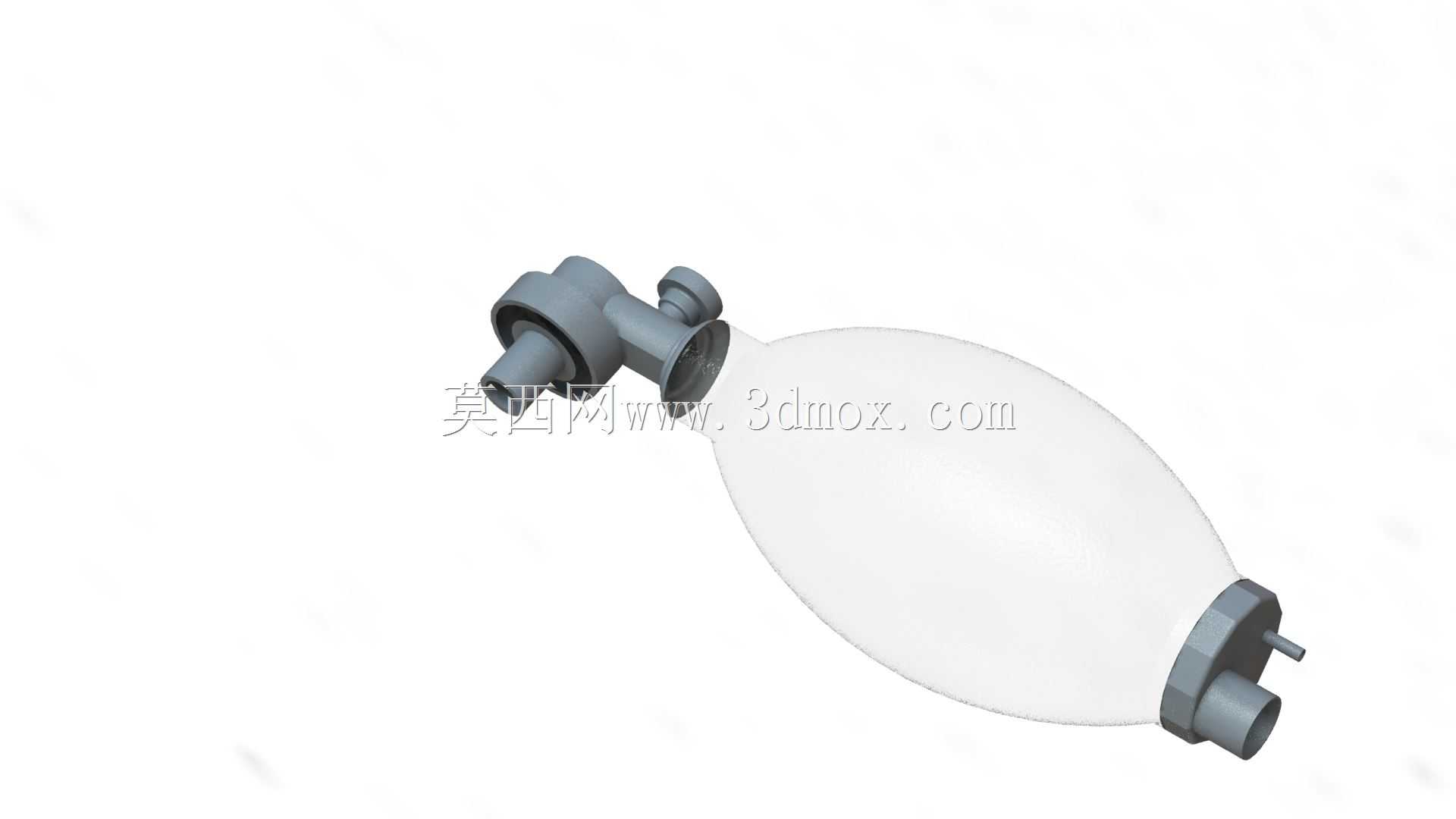

在院前急救、院内急诊抢救、麻醉术中气道管理等场景中，手动人工通气装置是不可替代的基础急救设备，本次呈现的复苏球囊结构，完全围绕临床急救的实际操作需求展开设计。从临床使用场景来看，该装置需要适配成人患者的通气量需求，同时兼顾单手操作的施力手感，球囊主体采用椭球形流线型轮廓，握持区域的弧度贴合成年男性手掌自然弯曲的形态，按压时的受力点均匀分布在掌根与指腹位置，避免长时间按压操作产生的局部应力集中，降低施救者的操作疲劳度。球囊两端的接口结构采用标准锥度设计，近端接口用于连接患者端的通气面罩或者气管插管接头，远端接口预留了氧气输入支路与压力安全阀的安装位，其中氧气输入支路采用侧置小直径凸台结构，不会干扰主通气通路的气流走向，压力安全阀的安装边界严格控制在接口端面的环形区域内，避免额外突出结构在急救搬运过程中发生磕碰损坏。从功能实现逻辑来看，球囊本体采用弹性医用高分子材质的设计基准，按压后可自主回弹完成负压吸气过程，回弹速率经过结构曲率的匹配设计，既不会因为回弹过快导致通气节奏难以把控，也不会因为回弹过慢影响通气效率，单次按压的排气量控制在临床要求的合理区间内，无需额外调节即可满足常规成人急救的通气量需求。两端的硬质接头部分采用卡扣式限位结构，与球囊本体的连接位置设计了环形密封凸棱，装配后可保证气密性要求，在常规正压通气压力下不会出现漏气脱落的问题。患者端的接头内部预留了单向阀片的安装空间，阀片的开合行程经过结构限位，保证吸气时阀片完全打开降低通气阻力，呼气时阀片快速闭合避免呼出气体进入球囊内部造成交叉污染。在安装边界的设计考量上，整个装置的整体长度控制在常规急救包的容纳尺寸范围内，最大外径处不会占用过多收纳空间，各个突出接口的长度均做了圆角过渡处理，没有尖锐棱角，避免在急救操作过程中划伤施救者或者患者皮肤。氧气输入接口的尺寸适配临床常规使用的氧气管路，无需额外转接头即可直接连接中心供氧或者便携式氧气瓶的输出端，接口的插拔力经过结构优化，既可以保证连接后不会因为牵拉脱落，也能在需要断开时单手即可完成拔管操作。从结构设计的细节来看，球囊壁的厚度采用渐变式设计，握持按压区域的壁厚略薄，保证按压时的形变顺畅，两端与硬质接头连接的位置壁厚逐步增加，提升连接位置的结构强度，避免反复按压折叠后出现材料疲劳开裂的问题。远端接头的尾部设计了防滑纹理，在需要拆卸更换配件时可以提供足够的摩擦力，即使佩戴医用乳胶手套也能顺利完成拆装操作。整个装置的结构没有多余的冗余设计，所有外部轮廓均服务于操作便利性与功能可靠性，在满足急救通气核心功能的前提下，尽可能压缩了不必要的结构尺寸，适配各种复杂急救场景下的快速取用与操作需求，不管是在狭窄的急救车内、事故现场的复杂地形，还是手术室的紧凑操作空间内，都能快速完成组装并投入使用。
