折叠式便携桌面3D打印设备结构设计

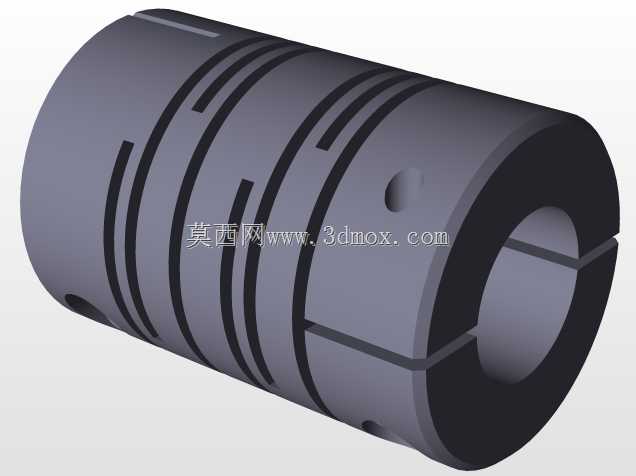

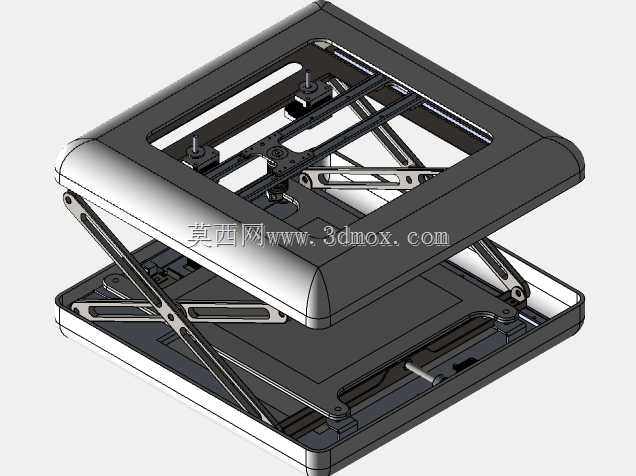

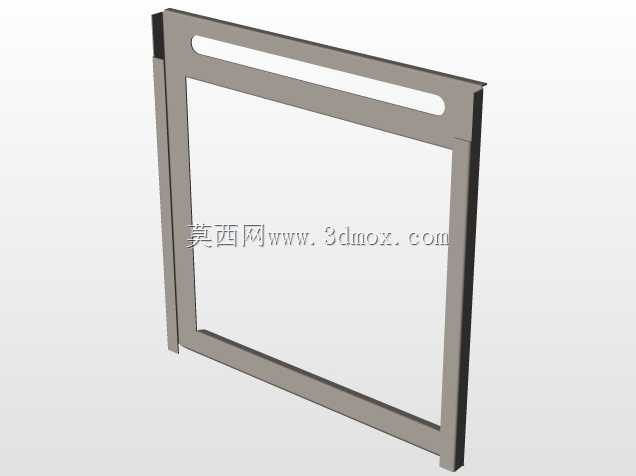

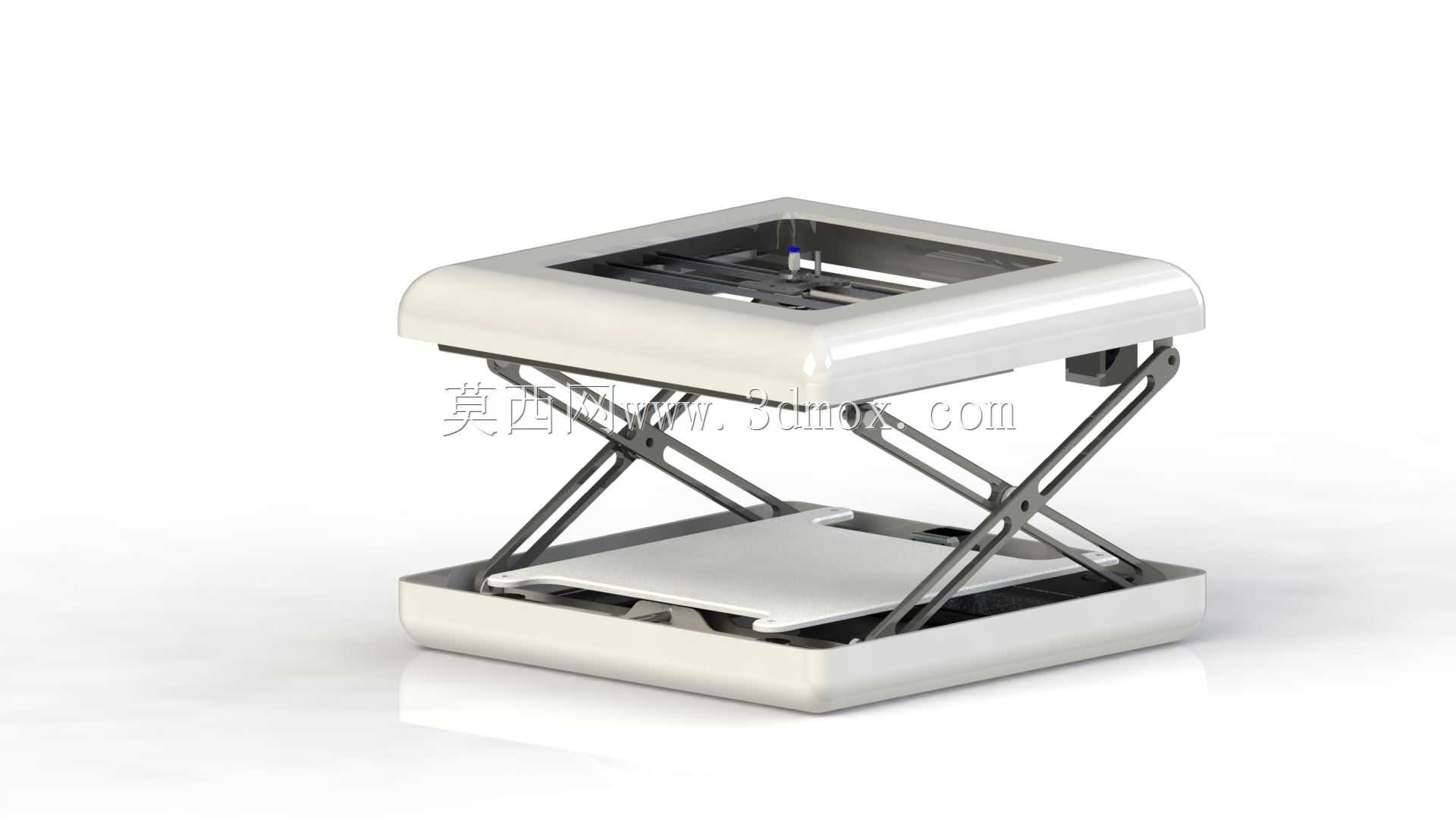

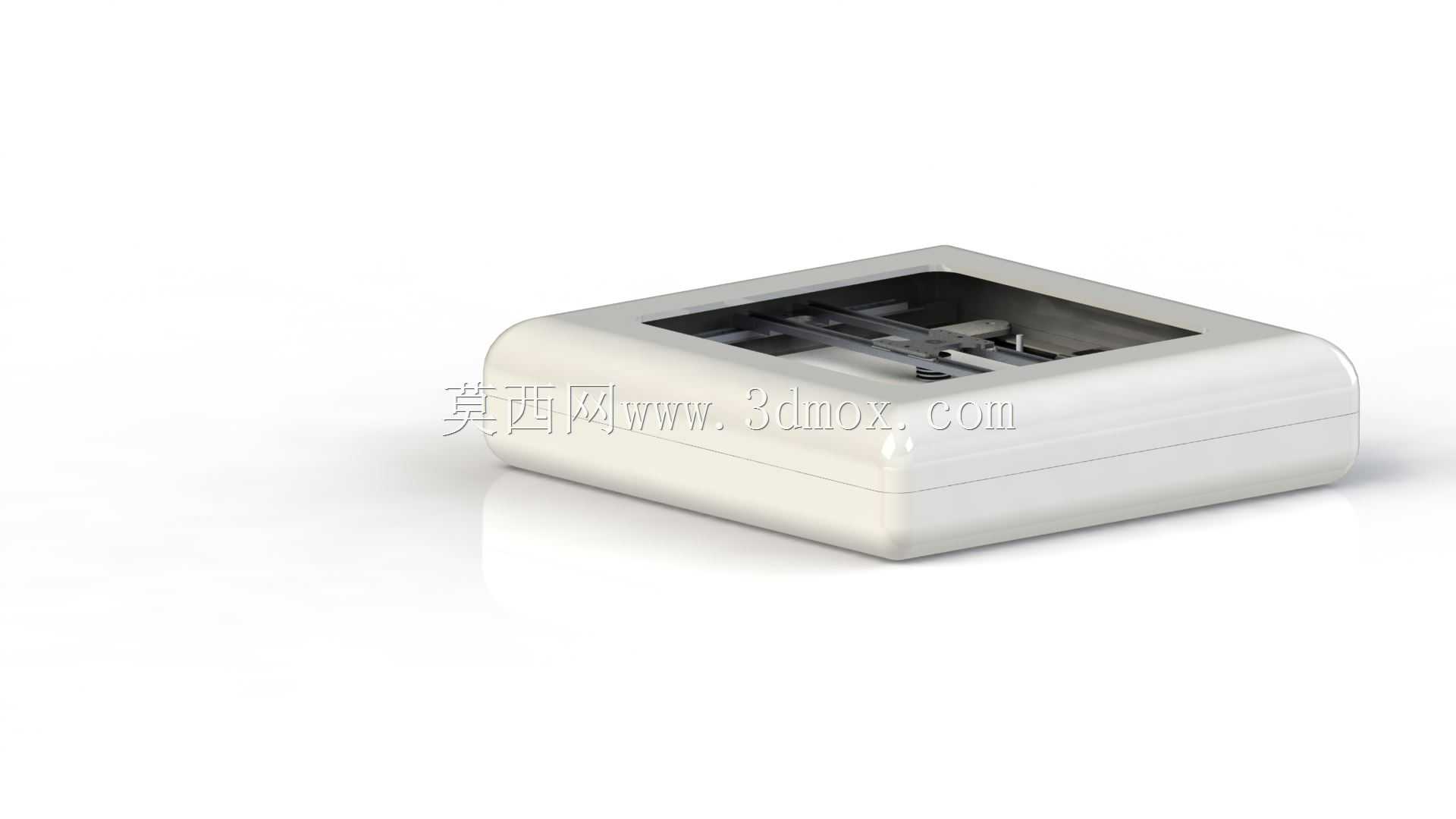

这款折叠式桌面级增材制造设备，核心设计逻辑围绕小空间作业场景的便携收纳需求展开，区别于传统固定框架的桌面3D打印设备，其采用剪叉式升降支撑结构作为成型高度调节的核心载体，在非工作状态下可将上下两层框架完全收拢叠合，整体收纳厚度仅为工作状态最大成型高度的三分之一，能够轻松放入常规双肩包或办公抽屉中存放，适配移动办公、户外创客作业、教学场景下的设备频繁转运需求，解决了传统桌面3D打印机体积固定、收纳占用空间大、转运易磕碰传动部件的痛点。

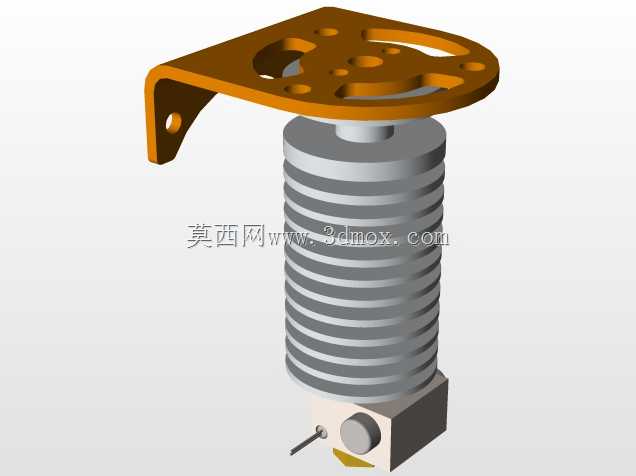

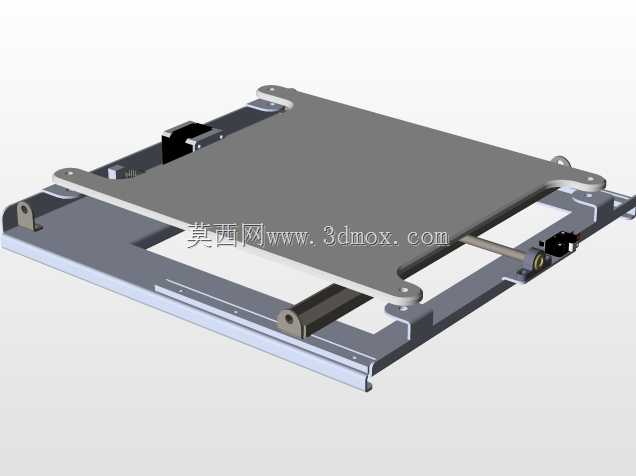

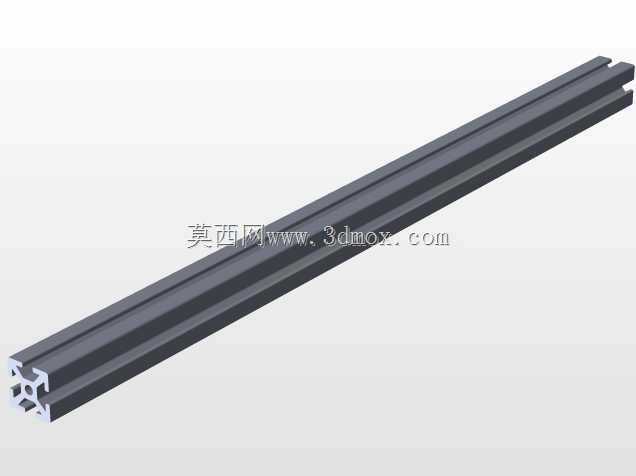

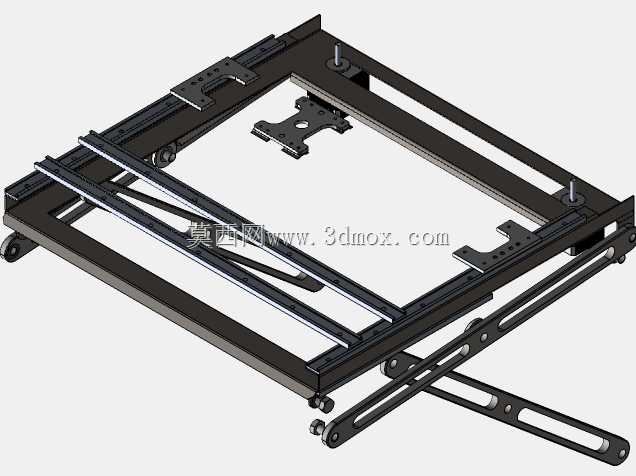

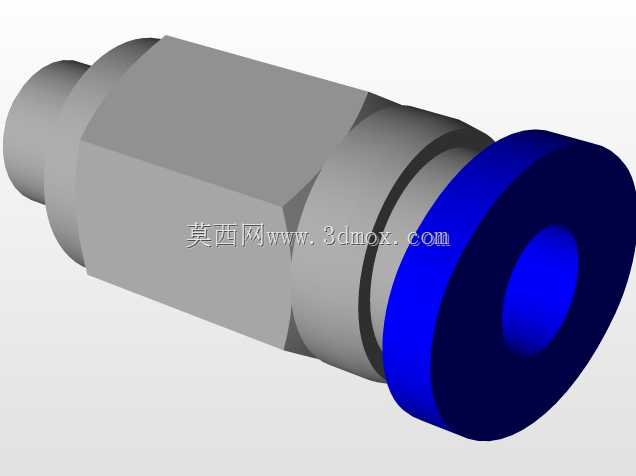

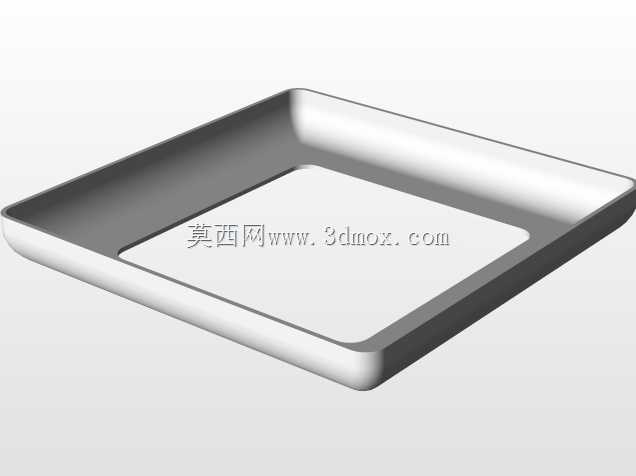

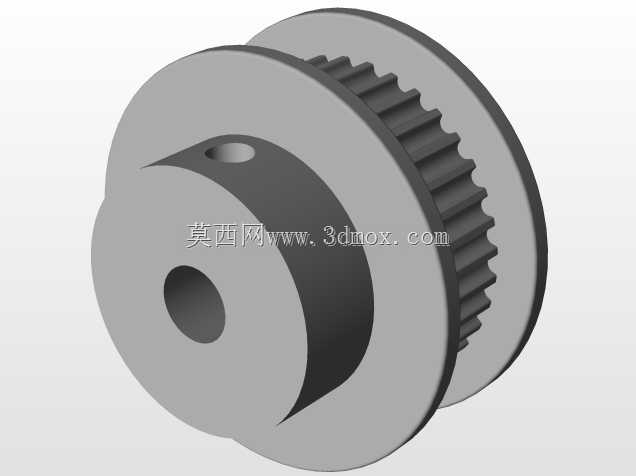

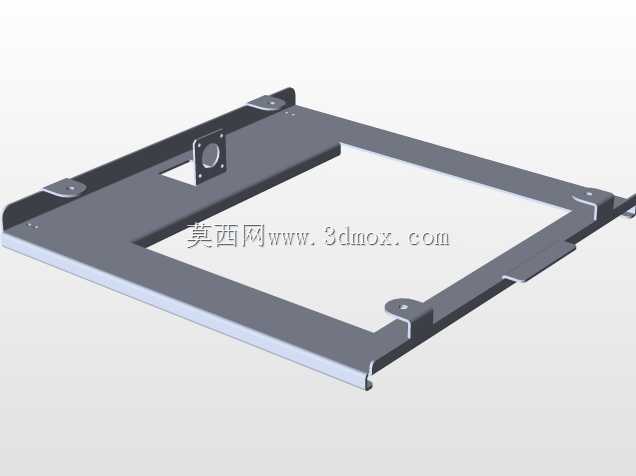

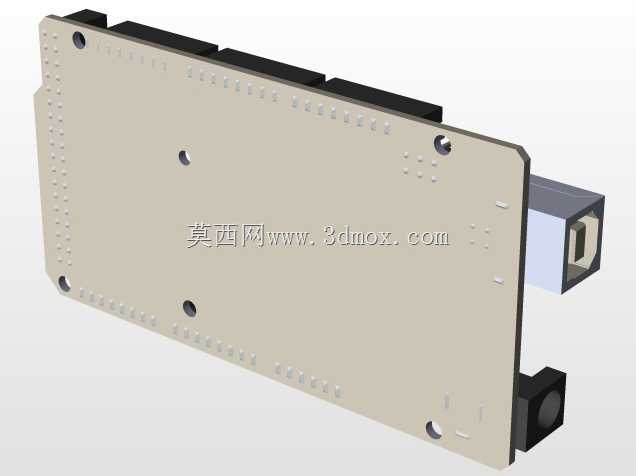

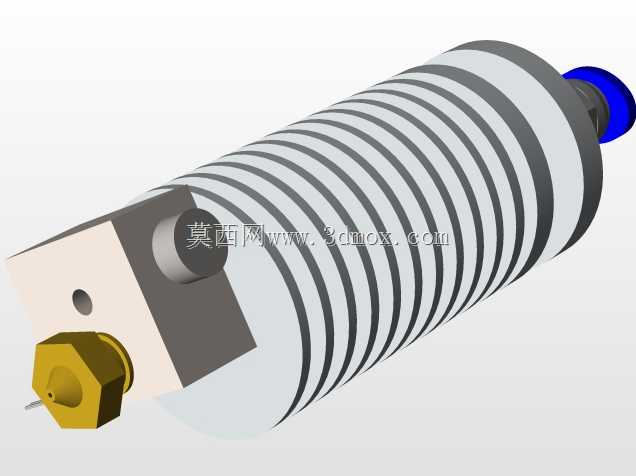

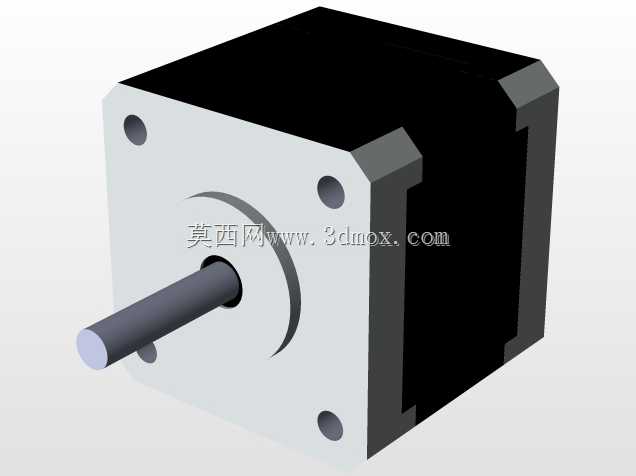

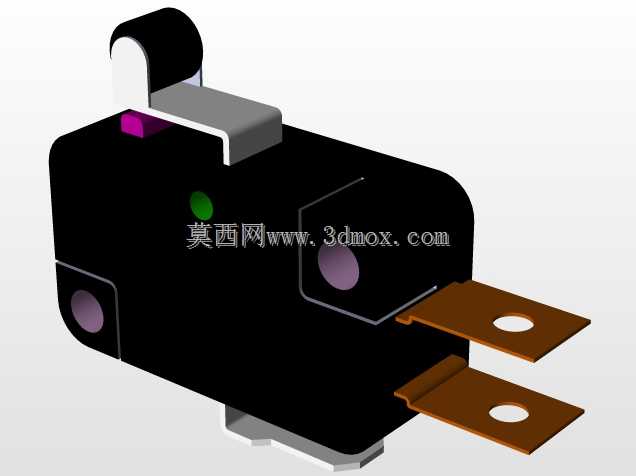

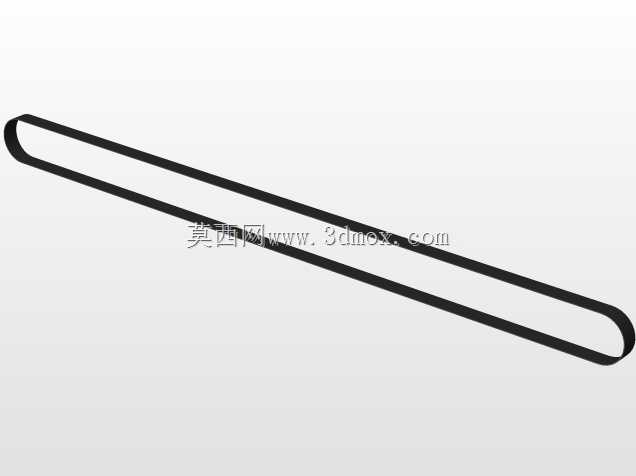

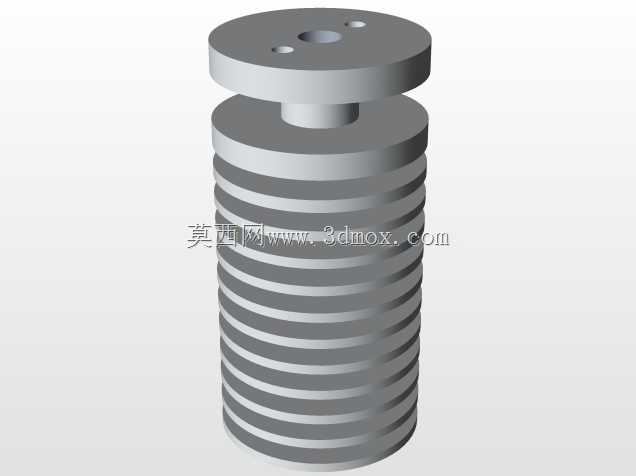

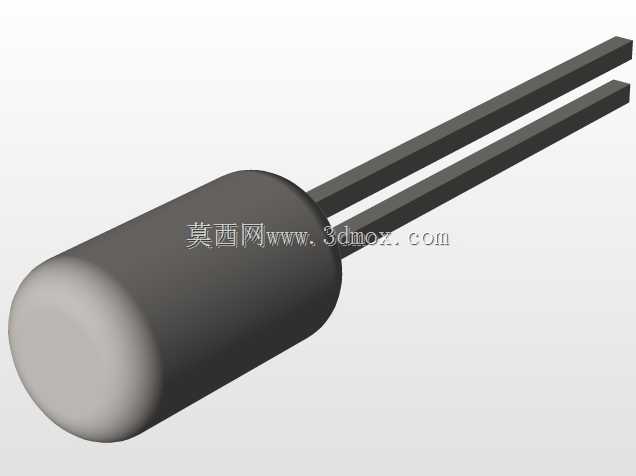

从功能实现逻辑来看，设备上层框架集成了X-Y轴运动模组与挤出喷头组件，框架顶面预留的镂空区域既为喷头运动行程提供了避让空间，也能够在打印过程中辅助散热，避免喷头长时间工作产生的热量在封闭框架内积聚，影响耗材熔融稳定性。下层框架作为成型平台的承载基座，表面做了平面度校准处理，能够保证打印首层的附着效果，剪叉支撑臂采用对称式双组布局，每组剪叉臂通过铰接销轴连接，铰接位置预留了阻尼调节间隙，在升降调整过程中能够保持两侧支撑的同步性，避免上层框架出现倾斜偏移，保证喷头与成型平台之间的平行度公差控制在0.1mm以内，满足常规FDM打印的精度要求。

设计过程中优先考虑了操作边界的合理性，设备收拢状态下的整体外轮廓采用圆角过渡处理，所有金属支撑臂的边缘都做了倒角钝化，避免转运过程中划伤操作人员，展开至最大工作高度时，剪叉臂的支撑角度经过力学仿真验证，在放置1kg以内的耗材卷与常规打印负载时，整体结构的形变量不超过0.05mm，不会因为上层框架的晃动影响打印成型质量。设备的走线全部隐藏在剪叉臂的内侧线槽内，避免升降过程中线路被挤压磨损，同时也让整体外观更加简洁，没有外露的杂乱线路。

从安装适配角度来看，这款设备不需要额外的固定安装工序，展开后放置在平整的桌面即可完成调平作业，底部框架的四个边角预留了防滑胶垫的安装位，能够增加与桌面之间的摩擦力，即使打印过程中X-Y轴高速运动，设备整体也不会出现移位。其成型空间的设计匹配常规桌面级打印的常用尺寸，能够满足创客制作小型结构件、教学演示模型、手板样件的打印需求，收拢后的尺寸适配常规桌面的置物架层高，不需要为设备预留专门的固定存放位置，对于办公空间紧张的个人工作室、中小学创新实验室这类场景，能够大幅提升空间利用率。

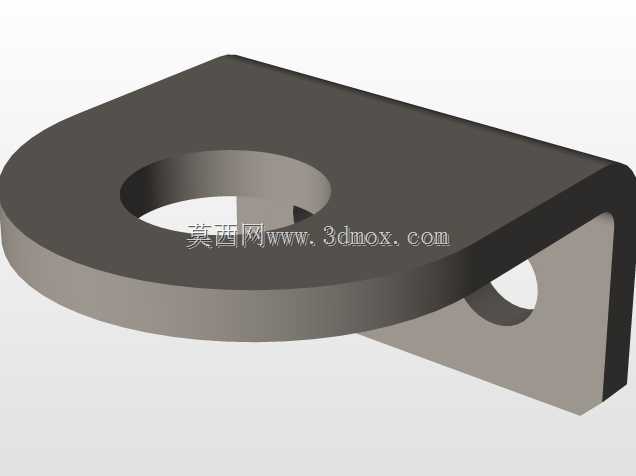

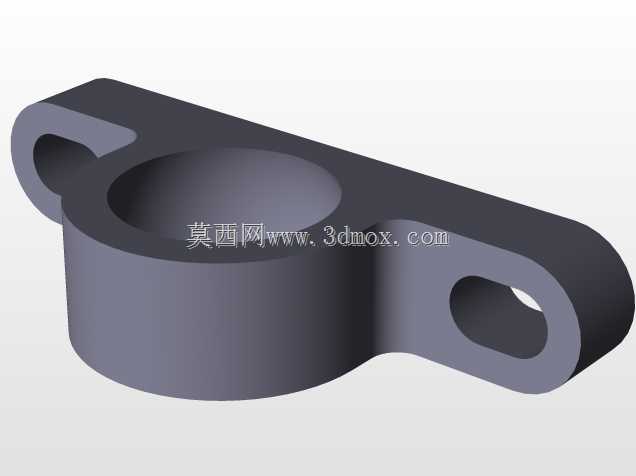

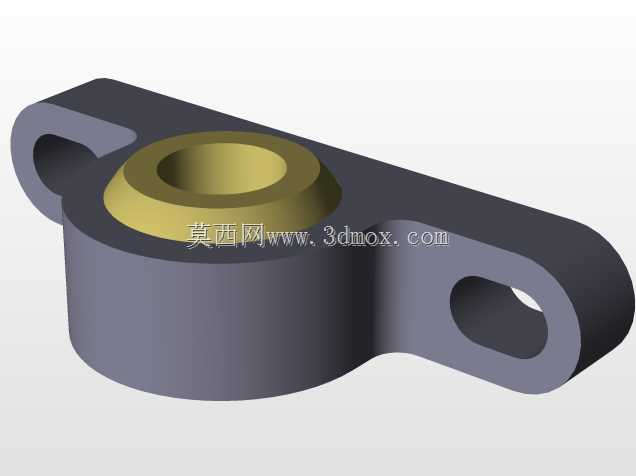

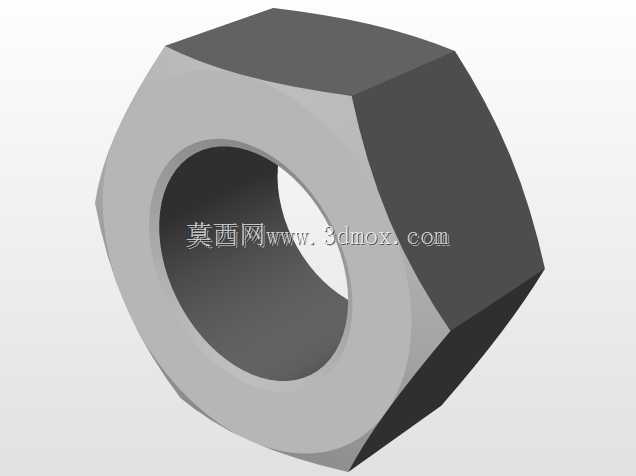

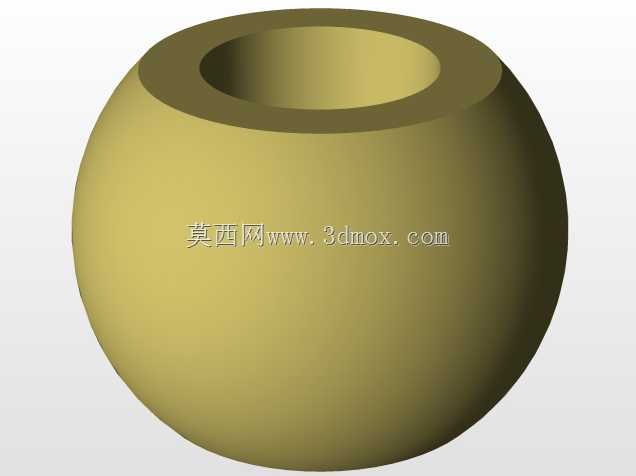

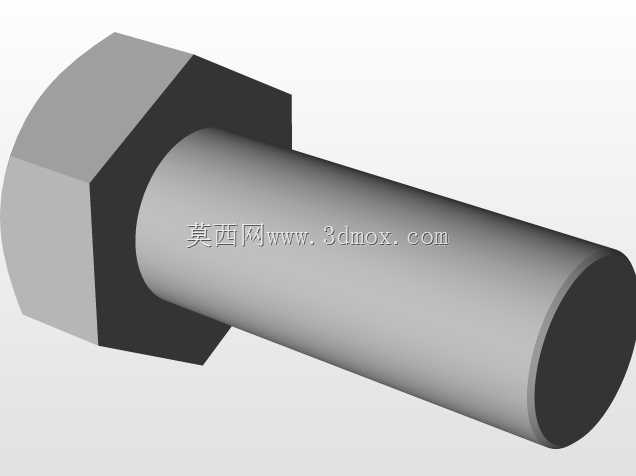

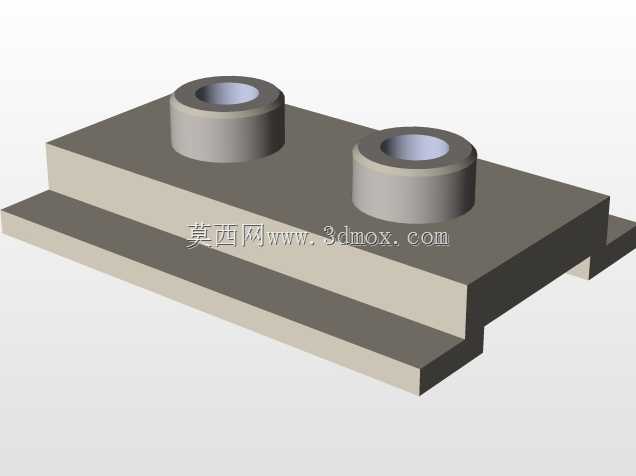

在结构细节处理上，剪叉臂与上下框架的连接位置采用了可拆卸的铰接轴设计，后期维护时不需要完全拆解整体框架，即可单独更换磨损的铰接衬套，降低设备的维护成本。上层框架的外壳采用一体化注塑成型的结构，既减轻了整体重量，也能够为内部的运动模组提供防护，避免日常使用过程中灰尘、杂物掉落到传动导轨上影响运动精度。成型平台采用可拆卸的磁吸式设计，打印完成后可以直接取下平台弯折取下模型，不需要借助铲刀等工具，降低操作过程中损坏平台表面的概率。

不同于工业级大型增材制造设备追求大成型尺寸与高速打印的设计方向，这款折叠结构的设备核心聚焦在便携性与基础打印功能的平衡上，所有结构设计都服务于“随时收纳、随用随开”的使用需求，没有冗余的功能结构，整体重量控制在5kg以内，单人单手握持即可完成转运，适配多场景切换的使用需求，对于需要在不同场地之间携带打印设备开展教学、创客活动的使用者来说，这种结构设计能够大幅降低设备转运的负担，同时也能保证基础的打印精度满足日常使用要求。
