带称重检测功能的移动辊道输送设备

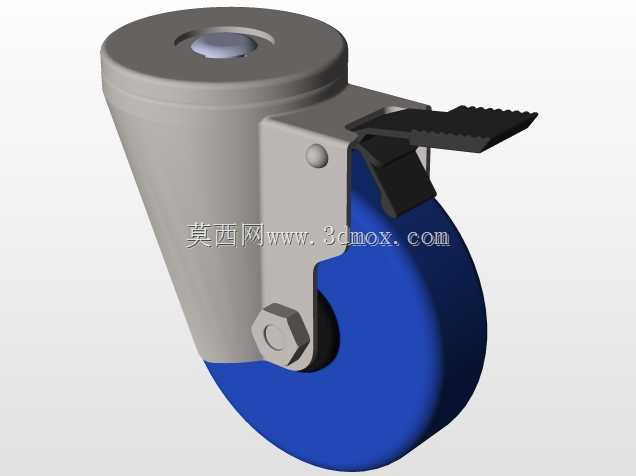

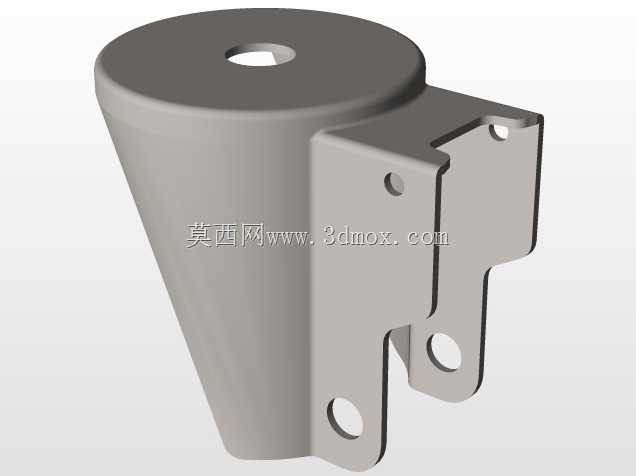

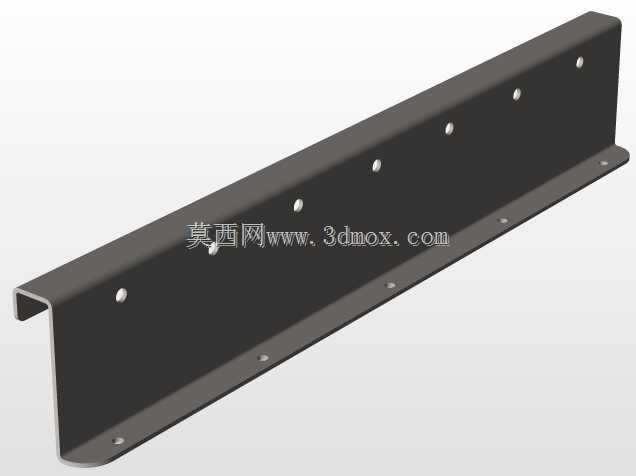

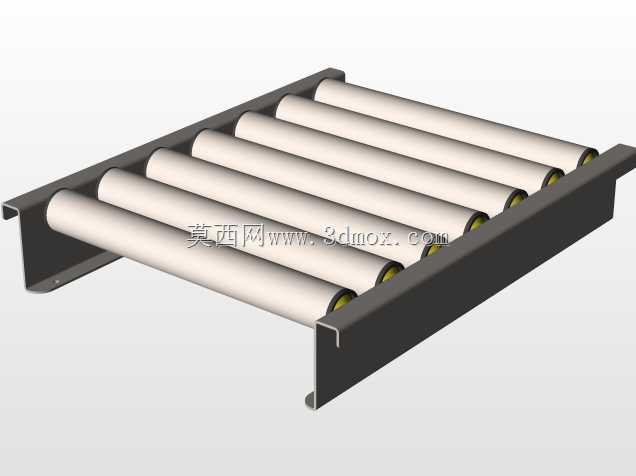

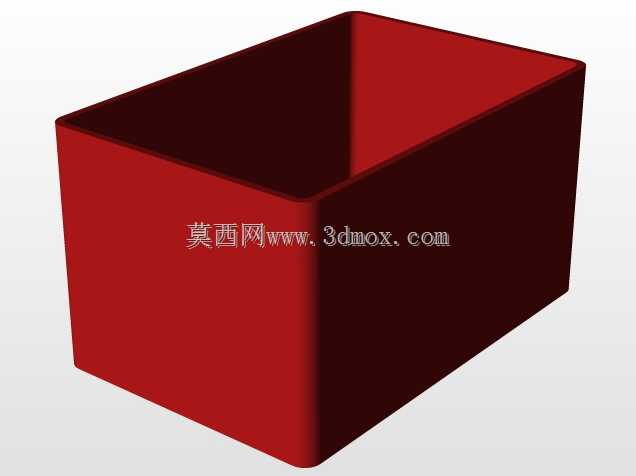

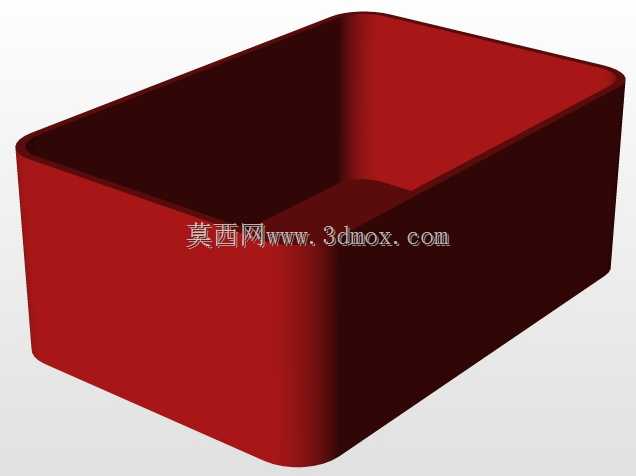

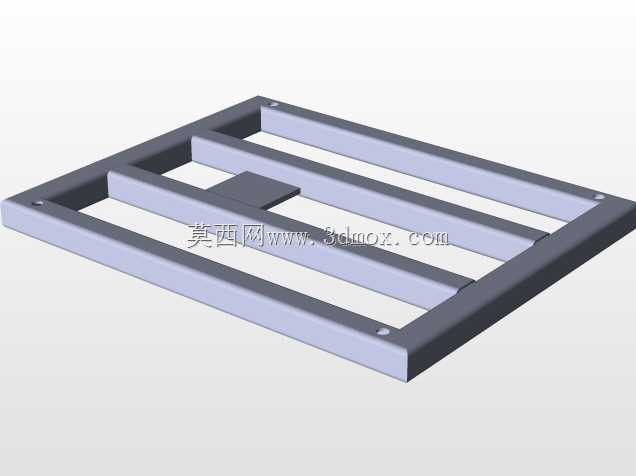

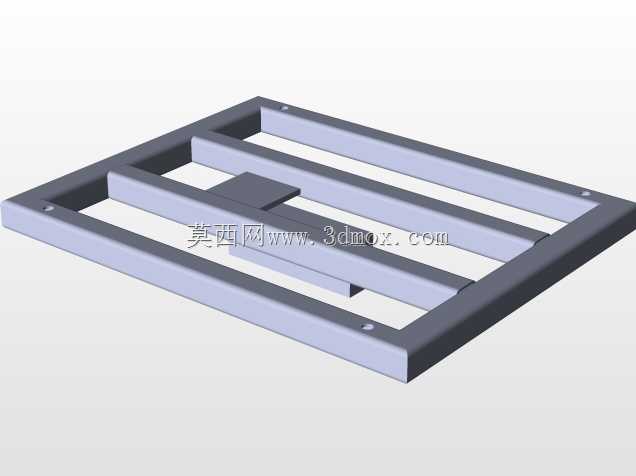

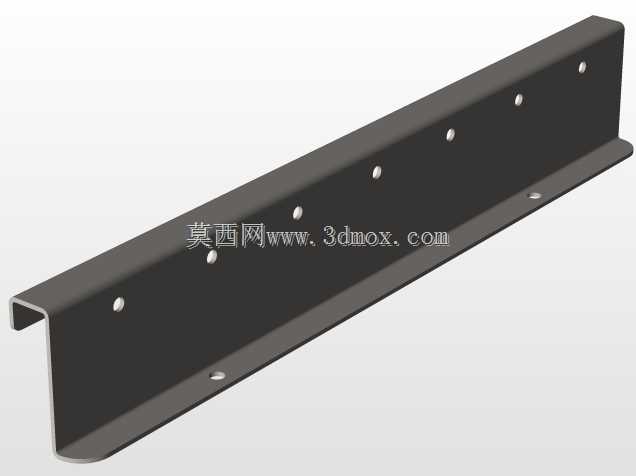

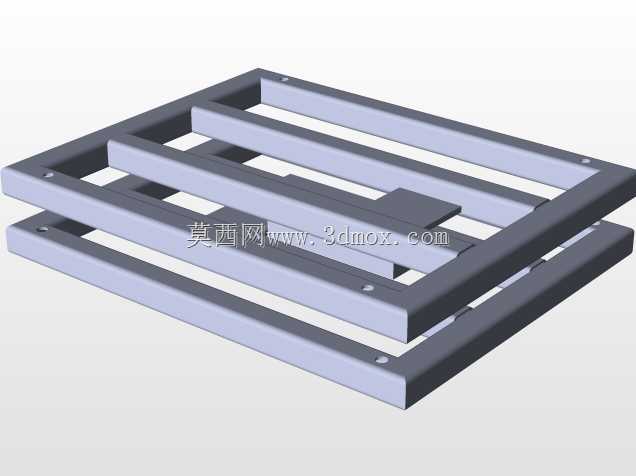

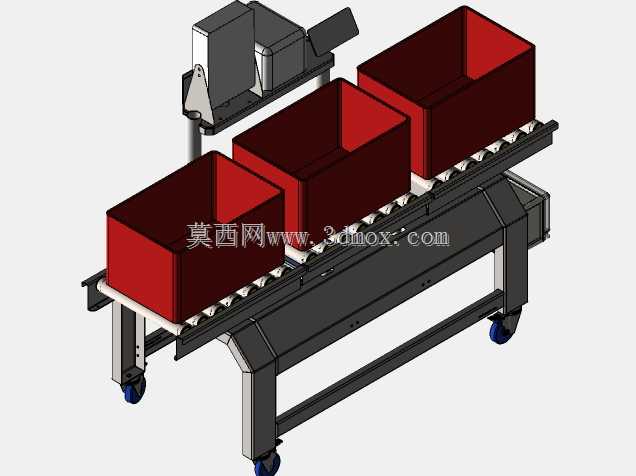

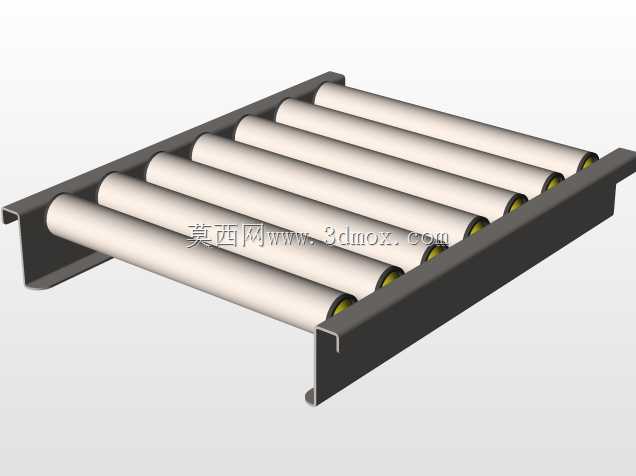

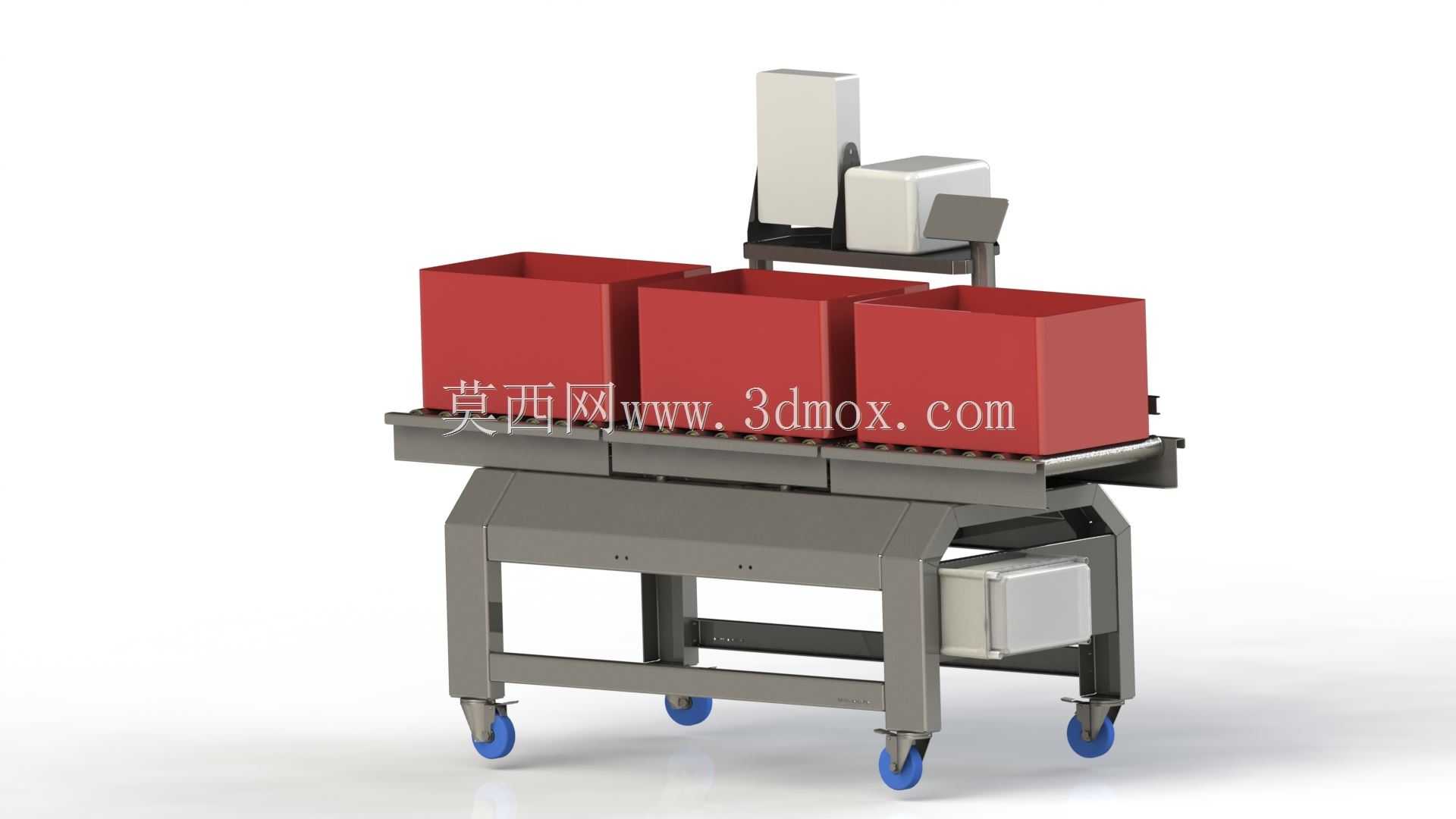

这款带称重功能的辊道输送设备，主要面向生产车间内的工序间物料转运、在线重量核验场景设计，常见于食品包装、日化装箱、电子配件组装等产线的末端工位，用来替代传统人工搬运+台秤称重的作业模式，能在物料连续输送的过程中同步完成重量检测，不需要额外安排专人将物料搬下输送线称重，可大幅降低工序间的重复搬运工作量，减少物料磕碰损伤的概率。设备整体采用落地式移动结构设计，底部配置四个带刹车的万向脚轮，日常转场时不需要借助吊装设备，两名操作人员即可推动设备完成工位移位，脚轮踩下刹车后可牢牢固定在地面，不会因为输送过程中的振动出现位置偏移，适配多品种小批量生产模式下频繁调整产线布局的需求。设备的输送段采用分段式辊道结构，每段辊道下方对应独立的称重传感模块，当箱体类物料沿着辊道向前输送时，会依次经过各段检测位，传感模块会实时采集物料的重量数据，上方安装的检测组件可同步识别物料的到位状态，避免出现漏检、错检的情况，对于重量超出公差范围的不合格品，可搭配后续的剔除机构完成自动分拣，不需要人工介入筛选。从结构设计层面来看，设备的机架采用方管焊接成型，焊接后整体做去应力处理，避免长期承重后出现机架变形影响称重精度，辊道的辊筒采用不锈钢材质制作，表面做抛光处理，输送过程中不会刮花物料外包装，辊筒之间的间距经过合理计算，可稳定承托常见规格的周转箱、纸箱，不会出现物料卡滞、掉落的问题。设备侧边预留了电气元件的安装腔体，称重模块的接线、信号传输线路都内置在腔体内部，外部没有裸露的走线，既可以避免车间内的灰尘、水渍侵蚀线路，也能防止物料搬运过程中剐蹭线路造成设备故障。设备的安装边界需要注意，地面要保持基本平整，地面坡度不能超过3度，否则会影响称重模块的检测精度，设备周边要预留至少300mm的操作空间，方便日常对辊筒、传感模块进行清洁维护，设备的进料端和出料端可根据产线实际需求对接其他输送设备，对接时要保证相邻输送面的高度差控制在2mm以内，避免物料输送时出现卡顿。设备上方的检测组件安装支架采用可调节设计，可根据物料的实际高度调整检测元件的安装位置，适配不同高度规格的物料检测需求，不需要重新制作安装支架，降低了产线换型的改造成本。在实际使用过程中，这款设备可直接嵌入现有产线的输送环节，不需要对原有产线做大规模改造，设备的称重精度可满足常规生产场景的检测需求，输送速度可根据产线的节拍进行调整，既能匹配高速产线的连续输送要求，也能适配低速作业场景下的逐件检测需求。设备的维护难度较低，日常只需要定期检查辊筒的转动是否顺畅，清理辊筒表面附着的杂物，定期对称重模块进行校准即可，不需要复杂的维护操作，普通的设备维护人员经过简单培训即可完成日常保养工作。
