台式手动精密冲床结构设计

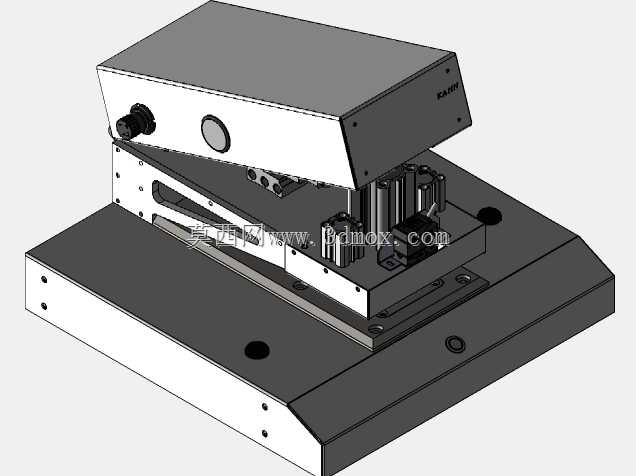

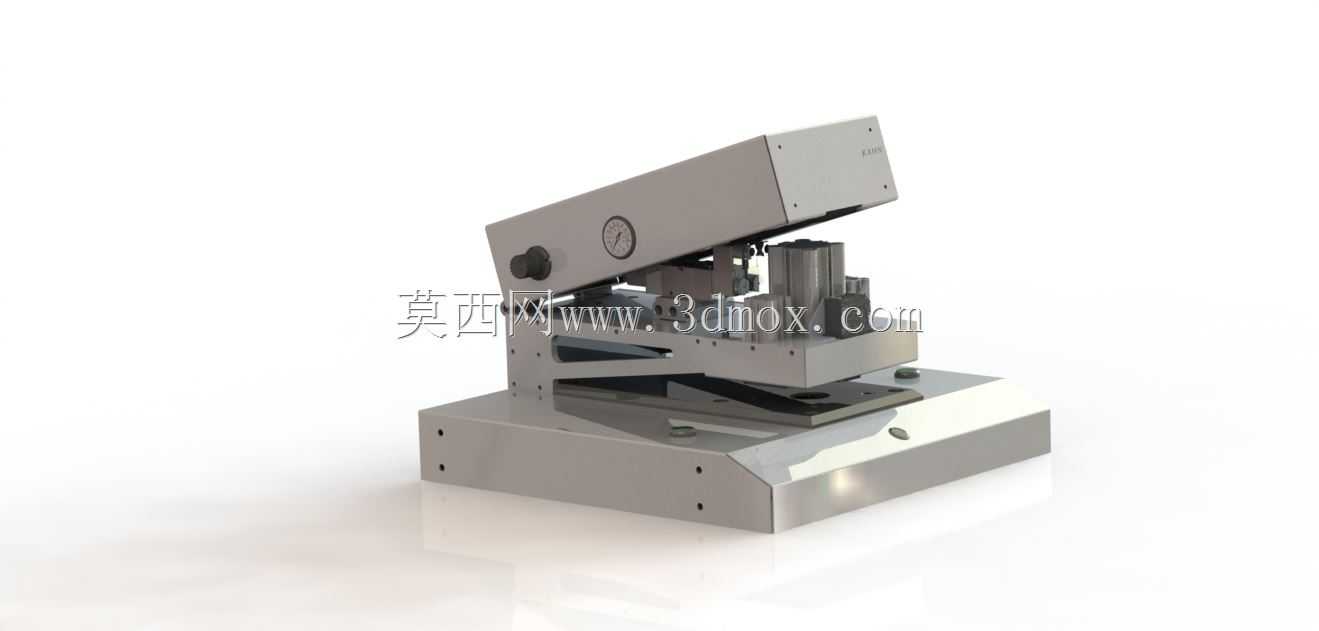

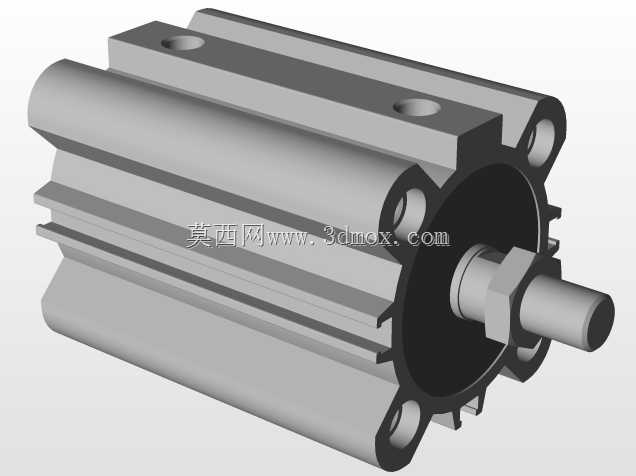

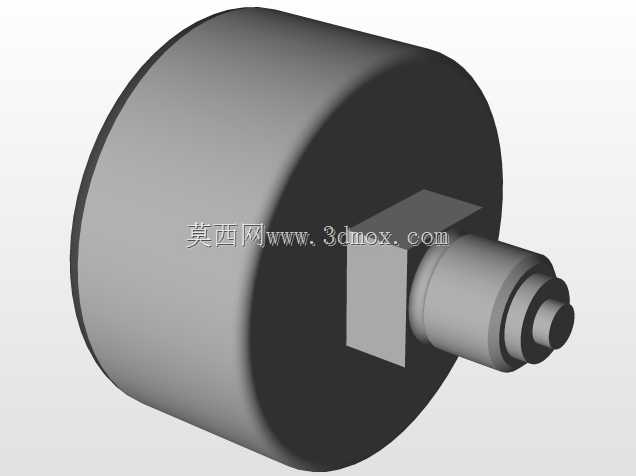

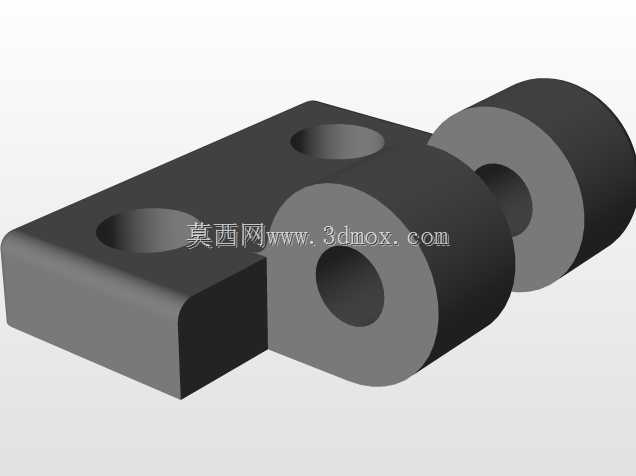

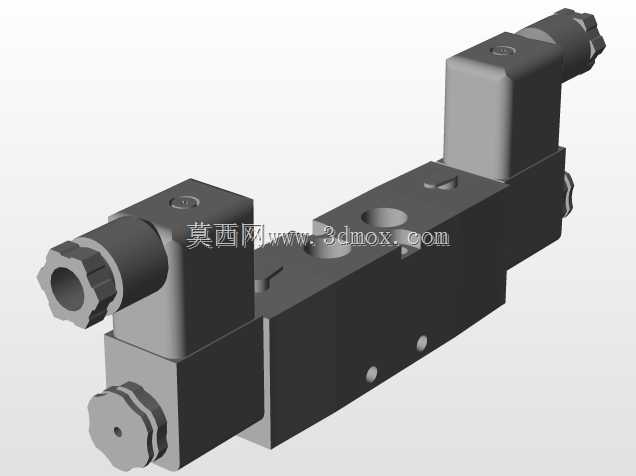

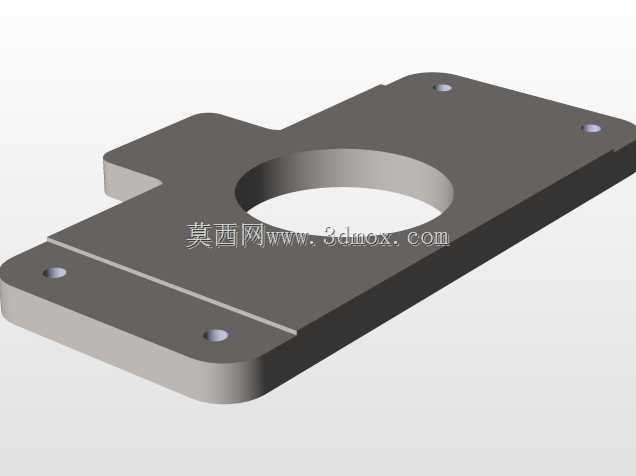

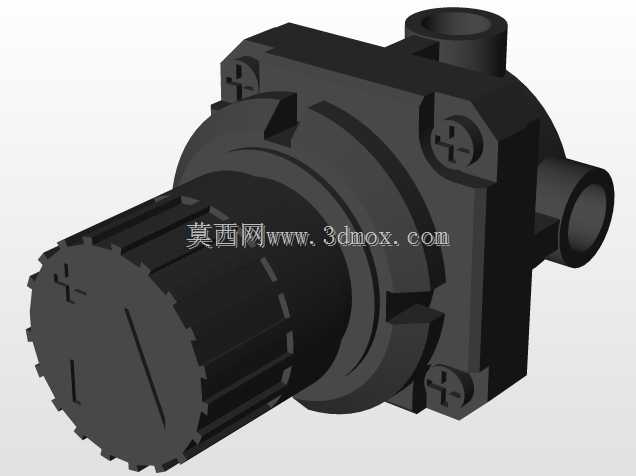

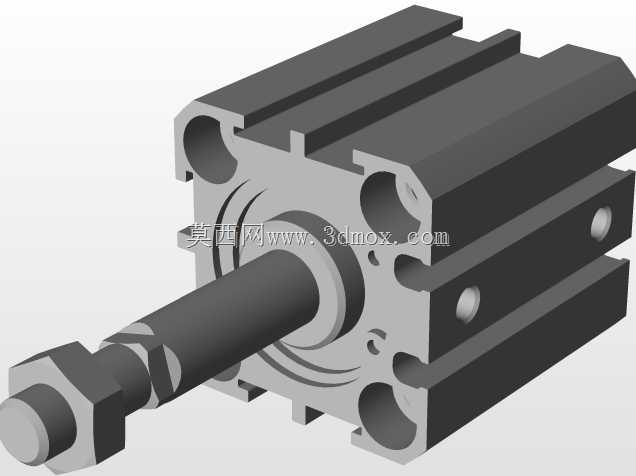

这款手动台式冲床的结构设计，核心面向小批量多品种的五金小件冲压、薄材冲切、端子压接、小型零件铆合等加工场景，常见于电子装配车间、五金加工小作坊、实验室试样加工、维修班组的现场作业环节，区别于大型高速冲压设备，这类小型冲床不需要外接动力源，依靠手动杠杆施力即可完成冲压动作，部署灵活，不需要专门的设备基础，放置在常规工作台面上即可开展作业。从结构布局来看，设备采用下置式厚重铸铁机座作为整体承载基础，机座底部预留了四个安装固定孔位，可通过螺栓锁紧在工作台面上，抵消冲压过程中的反向冲击力，避免作业时机身移位；机座上平面作为冲压工作台面，加工有平行度公差控制在0.02mm以内的基准面，同时预留T型槽结构用于安装固定下模、定位夹具，可根据不同加工需求快速更换模具工装。机身的斜置式立柱结构采用一体化铸造成型，内部做了加强筋布局，在控制整体重量的同时保证冲压受力时机身的形变量控制在允许范围内，避免长期受力出现机架开裂、导向精度下降的问题。传动部分采用杠杆增力结构，通过手动操作杆的长力臂设计，将人手施加的操作力放大数倍传递到冲压滑块上，滑块部分采用矩形导轨导向结构，导轨面做了淬火处理提升耐磨性能，导轨间隙可通过侧面的调节螺钉进行微调，保证滑块上下运动的直线度，避免冲切过程中出现啃模、冲切毛刺过大的问题。滑块下端预留了标准模柄安装孔，可适配常规规格的小型上模，模柄孔侧面设置锁紧螺钉，更换模具时只需松开螺钉即可完成上模拆装，换模效率较高。设备的冲压行程做了限位设计，可通过调节上部的限位螺钉控制滑块下死点位置，适配不同闭合高度的模具，同时避免行程过大压坏模具或加工工件；操作杆的握持位置做了防滑处理，作业时操作人员站在设备正面，单手即可完成压合作业，操作力度符合人体工程学设计，长时间作业也不易产生过度疲劳。从安装边界来看，设备整体占地面积不足0.1平方米，机身高度控制在常规操作舒适区间，不需要额外占用过大的车间空间，对于作业空间紧张的小型加工点位十分友好；机身整体做了喷漆防锈处理，外露的加工面均做了防锈油封保护，长期存放不易出现锈蚀问题。在实际使用场景中，这类小型冲床可完成厚度1mm以内的薄钢板冲切、薄铝片下料、塑料件冲缺口、导线端子压接、小五金件铆点、纸质垫片冲裁等多种加工作业，相比大型冲压设备，它的启动成本极低，不需要复杂的电路、气路连接，新员工经过简单培训即可上手操作，维护成本也极低，日常只需要定期给导轨接触面加注润滑脂、检查连接螺钉是否松动即可保持设备精度。设计过程中重点考虑了手动操作的安全性，滑块运动区域没有外露的夹手风险点，操作杆的复位采用内置弹簧结构，完成冲压后滑块可自动回升到上死点位置，不需要手动抬升操作杆，减少操作步骤的同时避免复位过程中误碰工件。机座的重量占设备总重量的六成以上，低重心设计保证了冲压过程中设备的稳定性，即使施加较大的操作力，机身也不会出现翘头、晃动的问题，保证冲切精度的一致性。导向滑块的行程长度经过反复校核，既满足常规小型模具的闭合高度需求，又不会因为行程过长导致操作力过大，平衡了加工范围和操作舒适度两个核心需求。
