道氏铁路用多柱式过滤装置结构设计

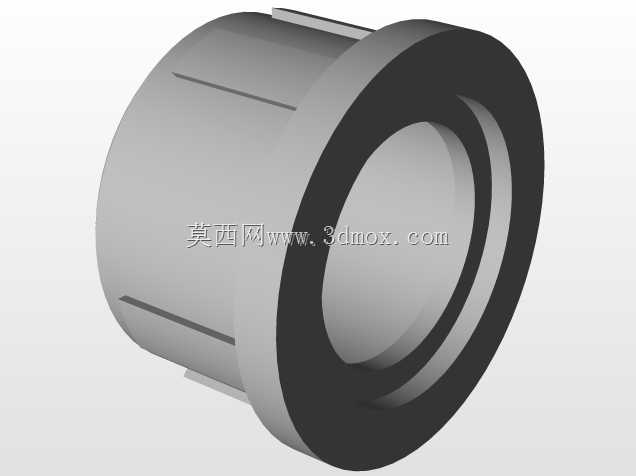

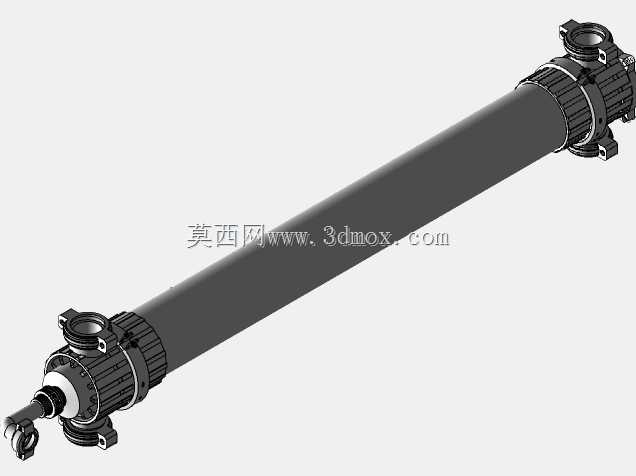

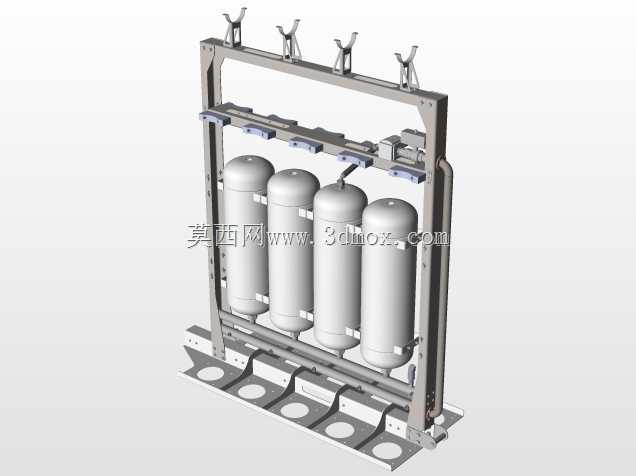

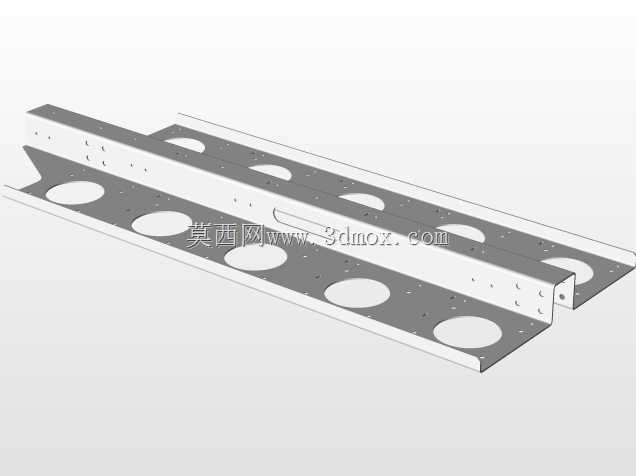

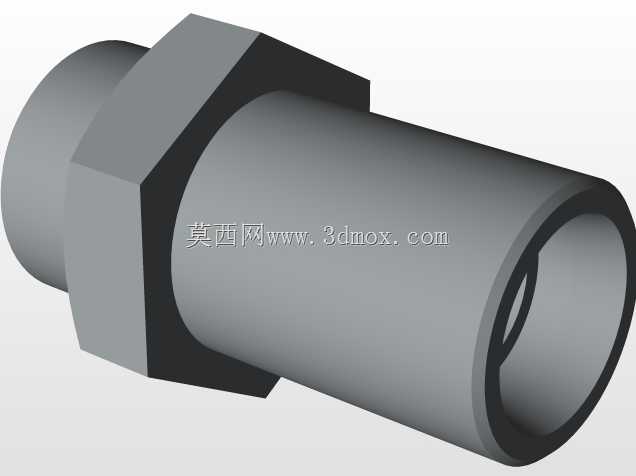

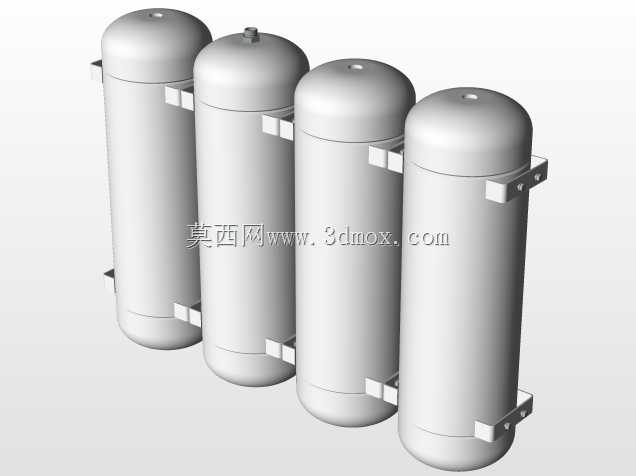

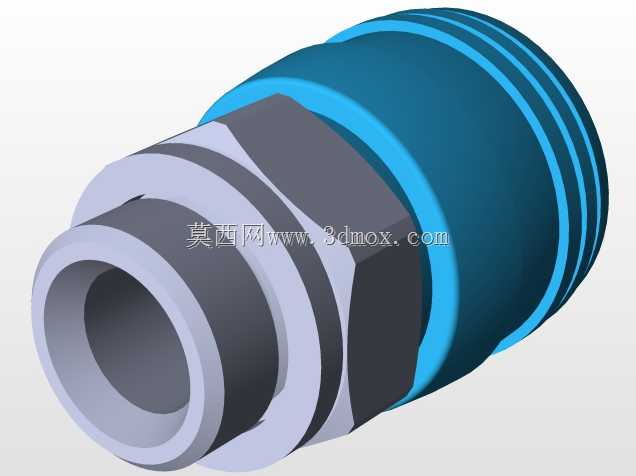

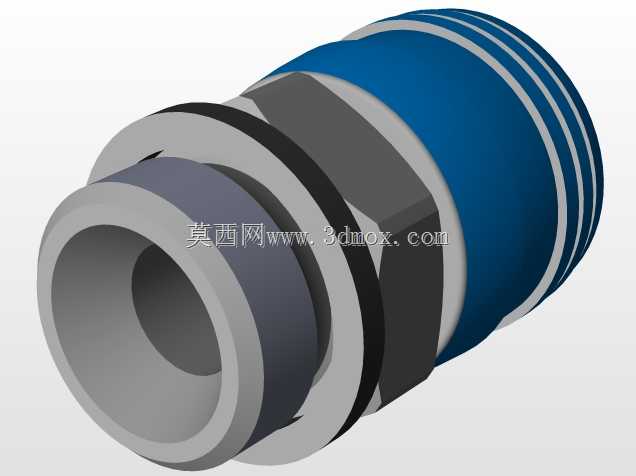

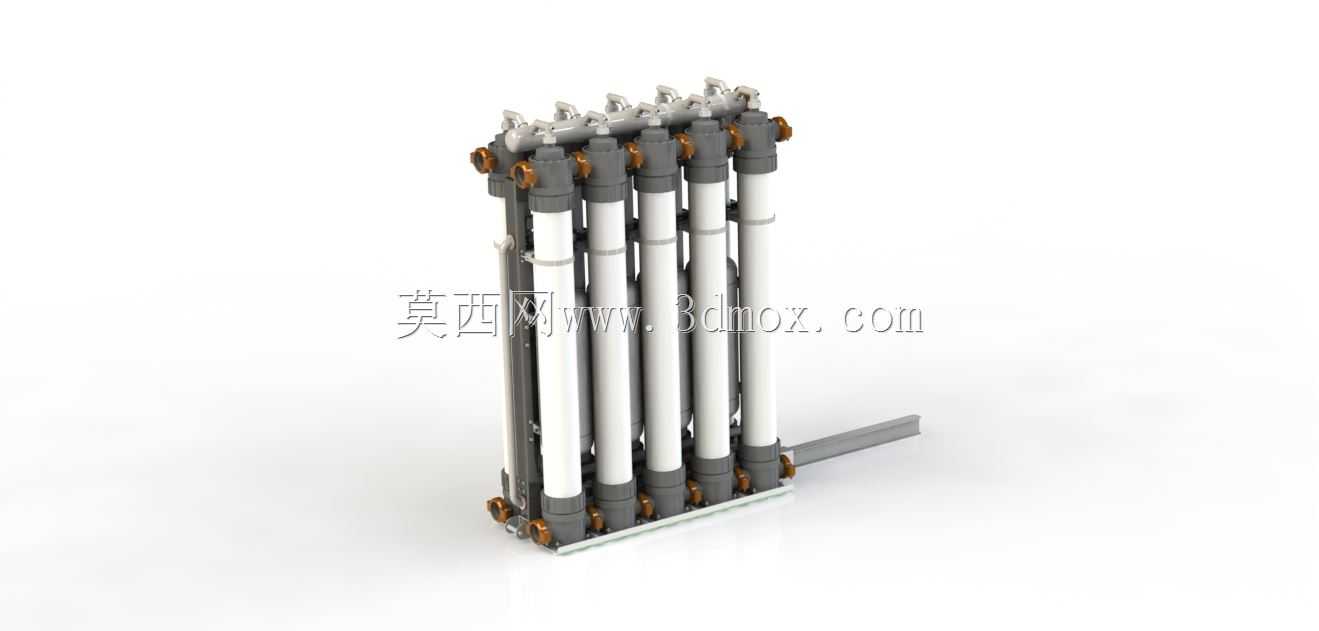

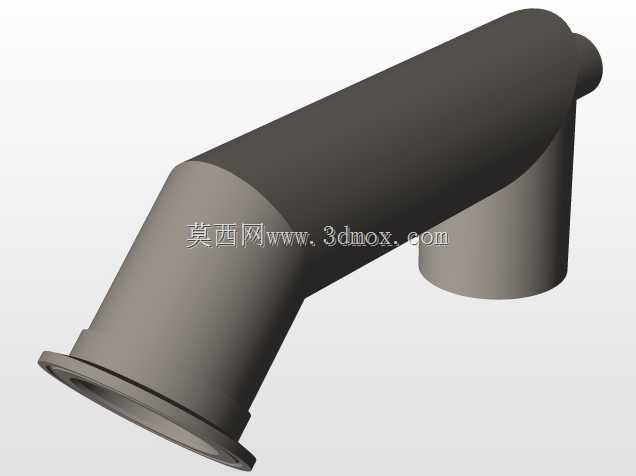

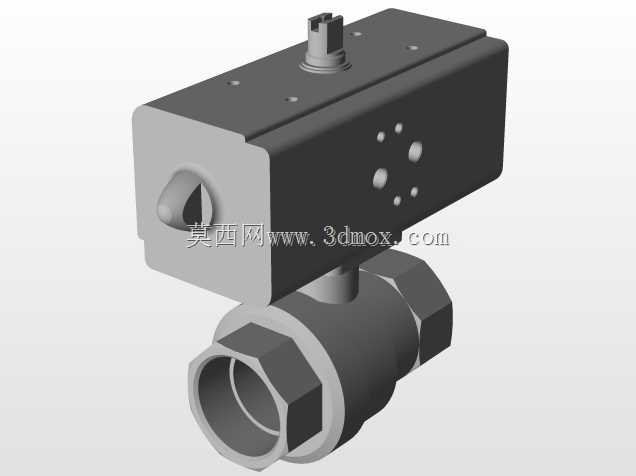

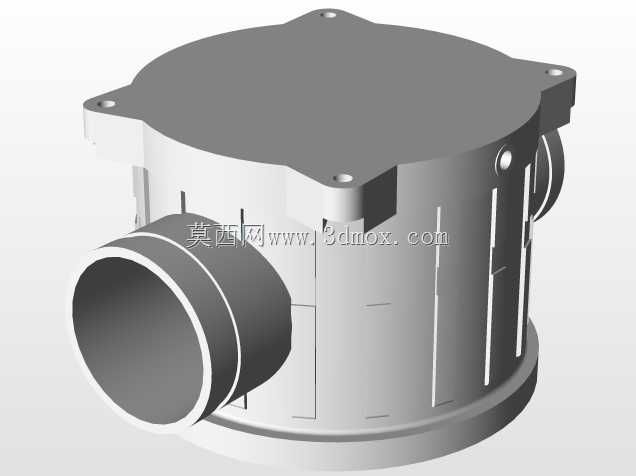

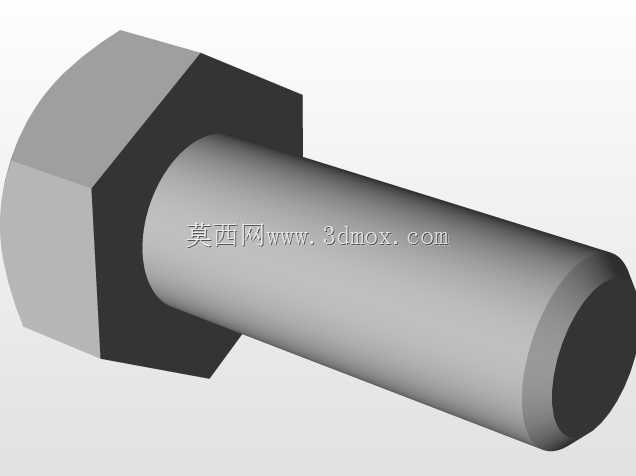

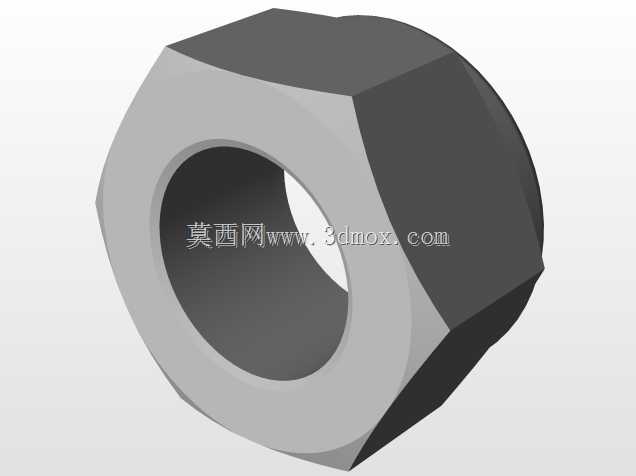

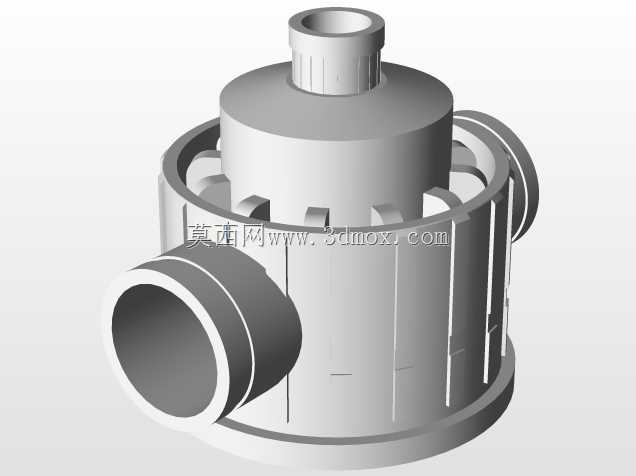

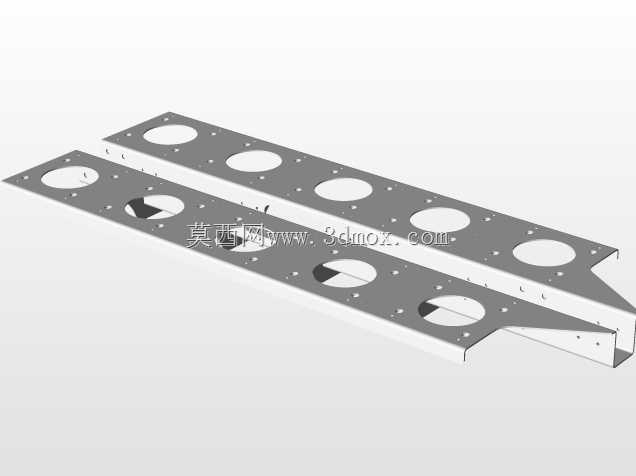

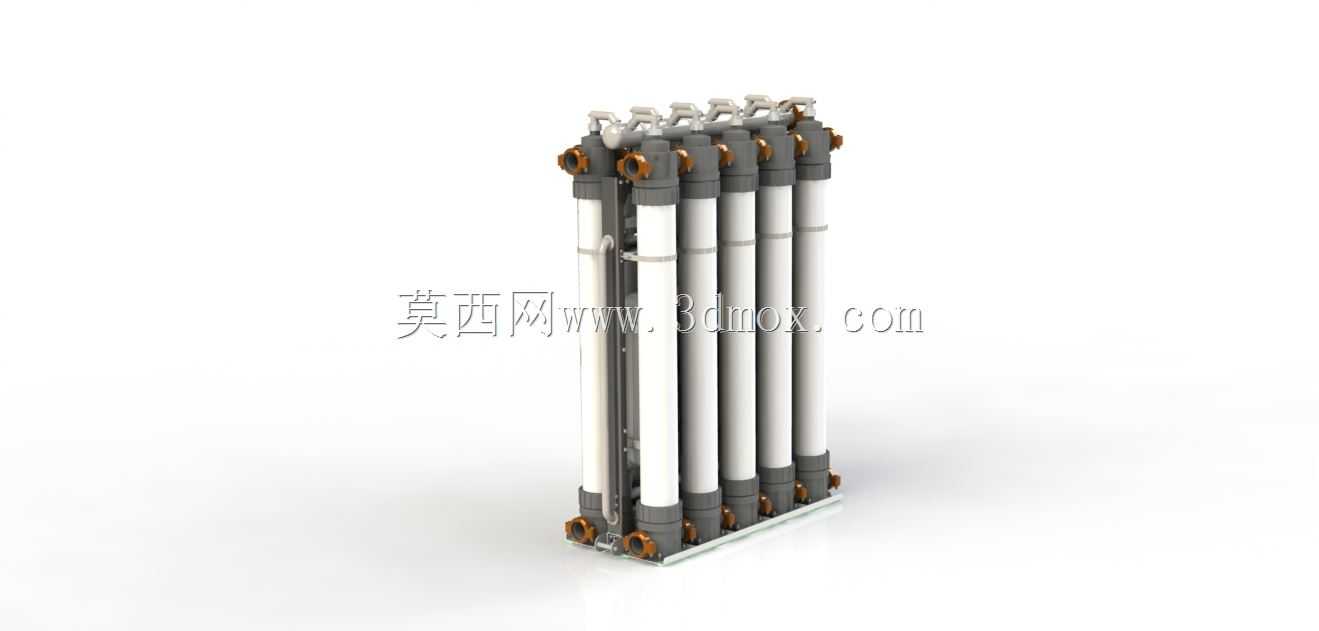

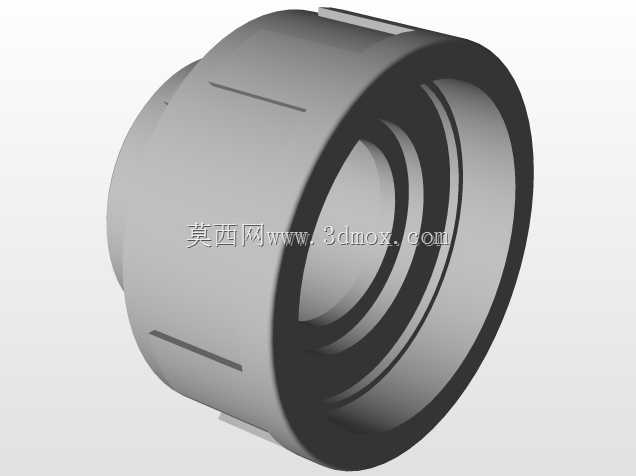

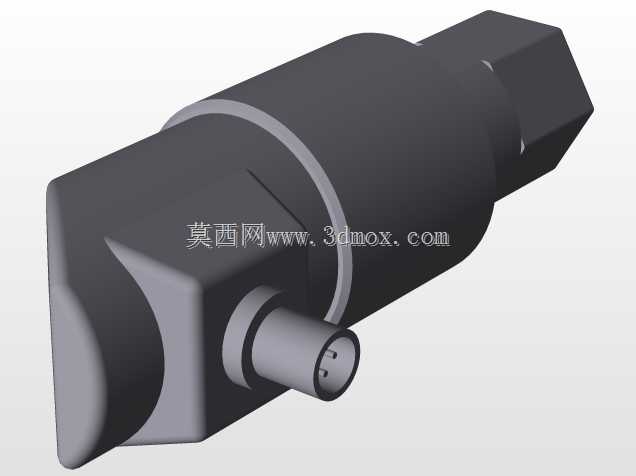

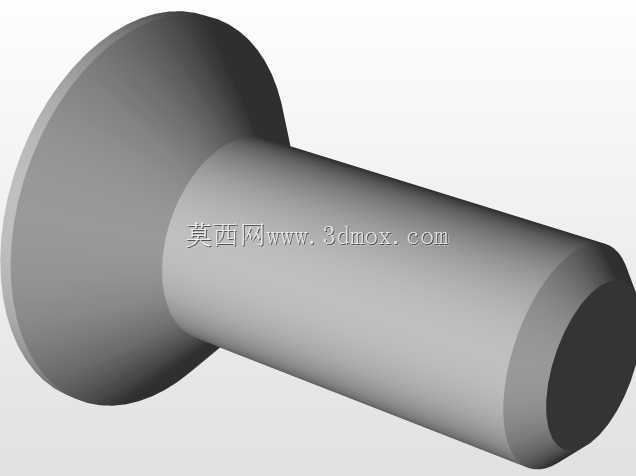

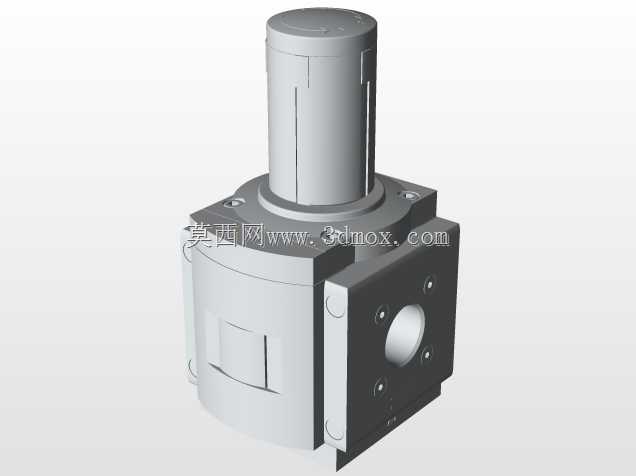

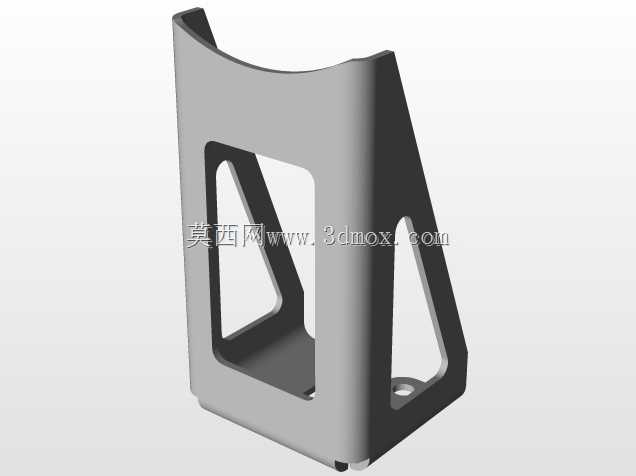

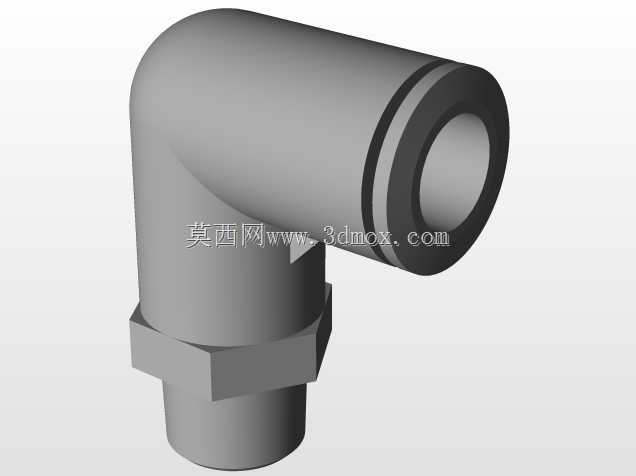

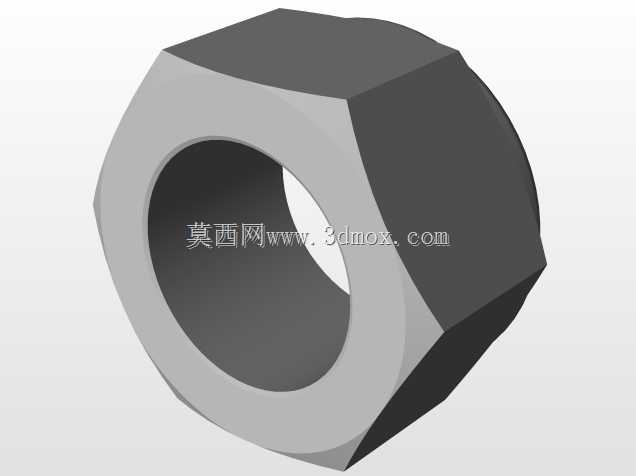

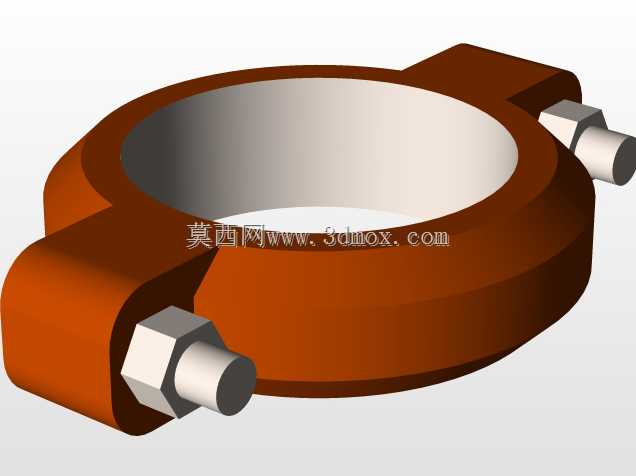

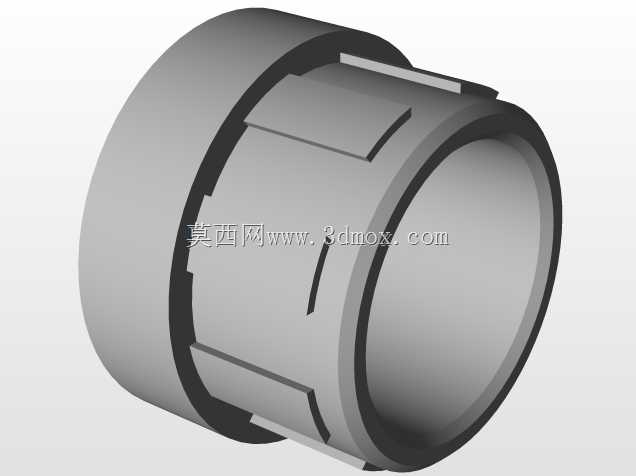

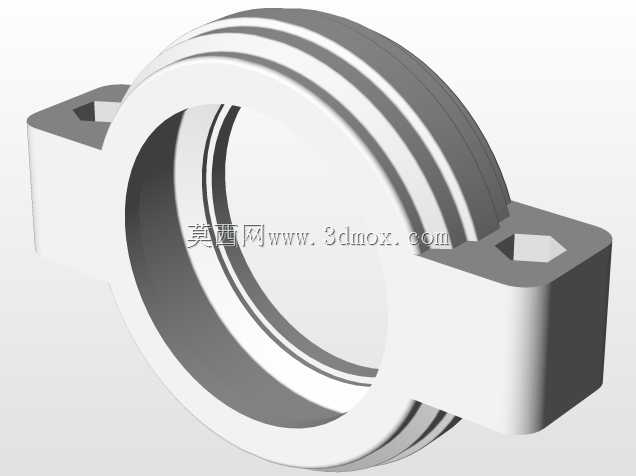

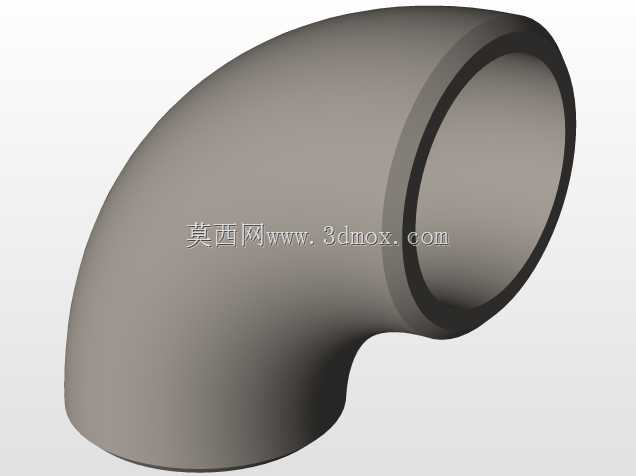

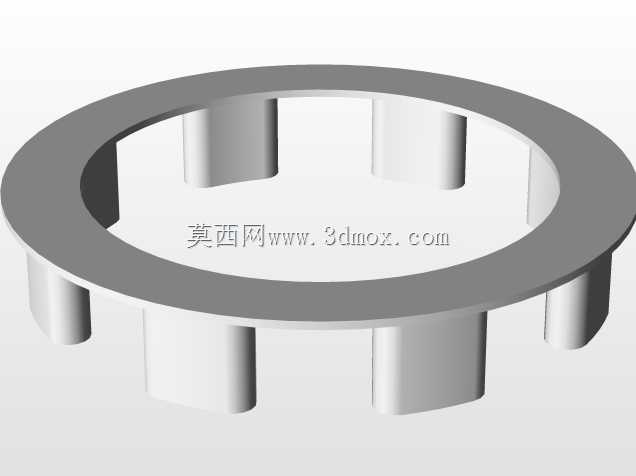

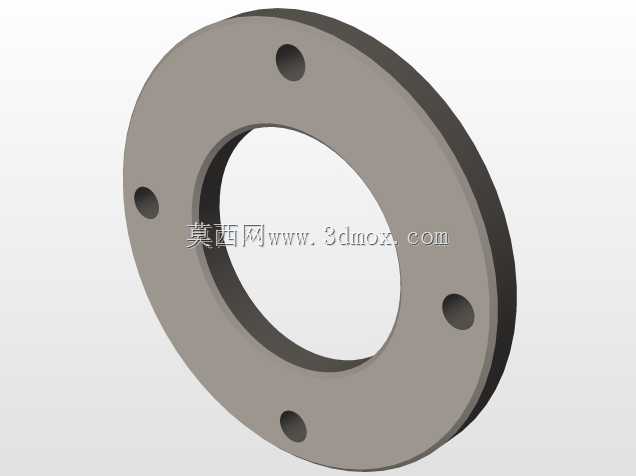

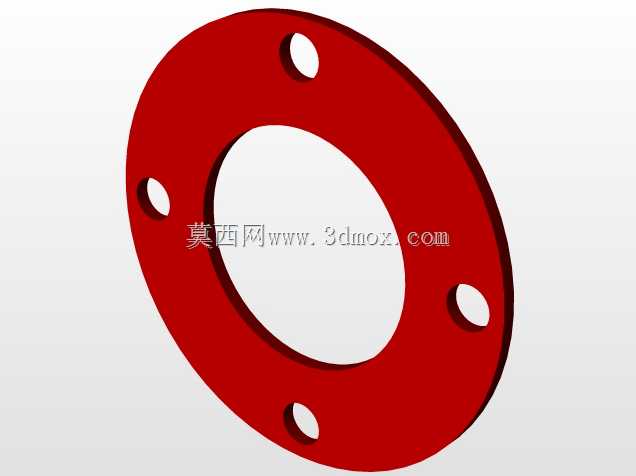

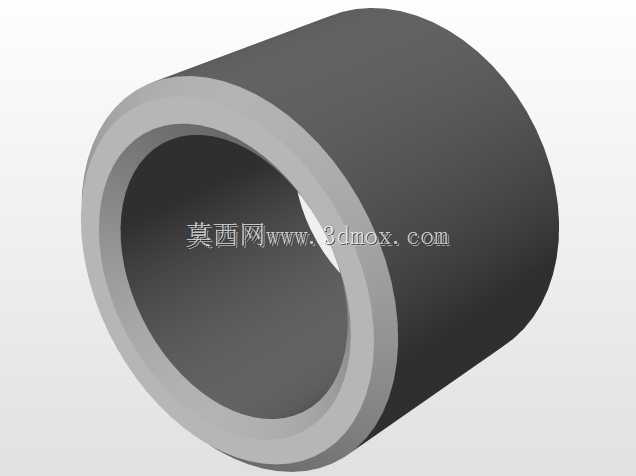

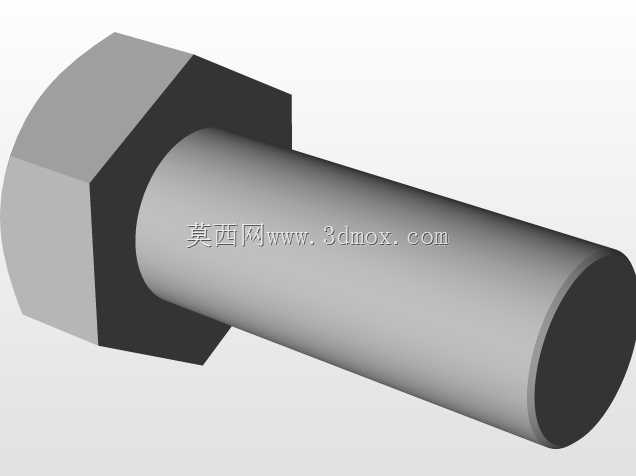

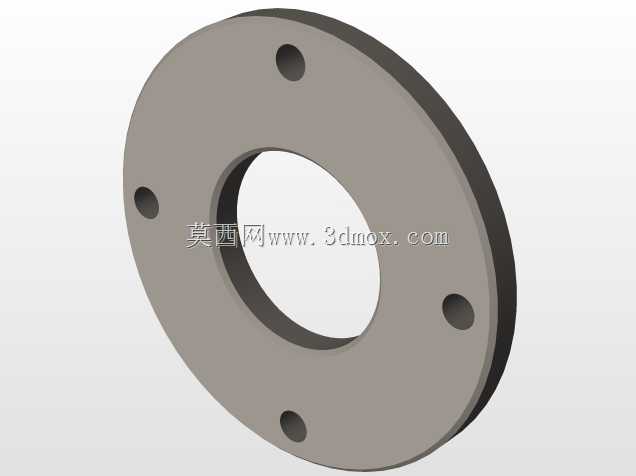

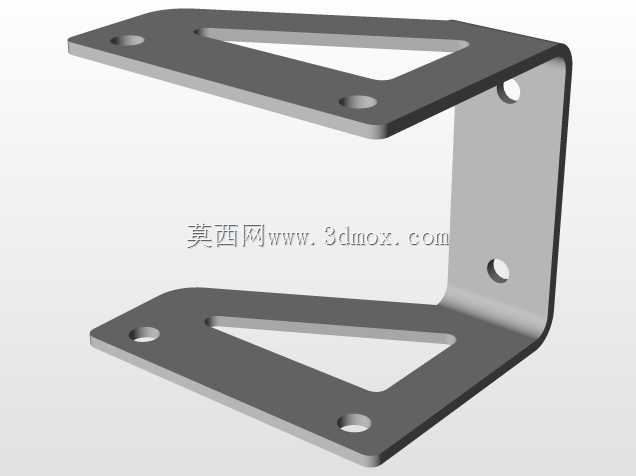

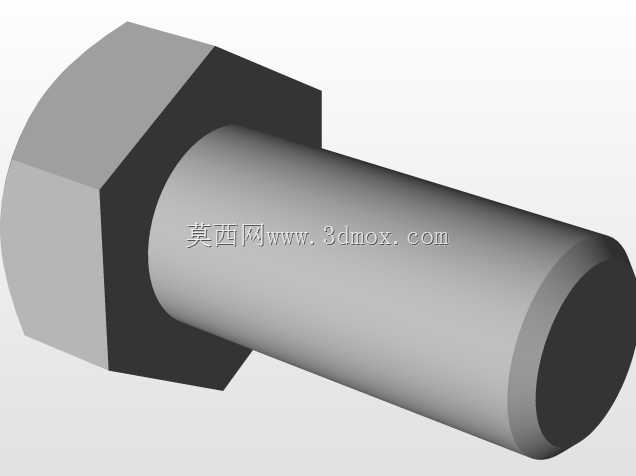

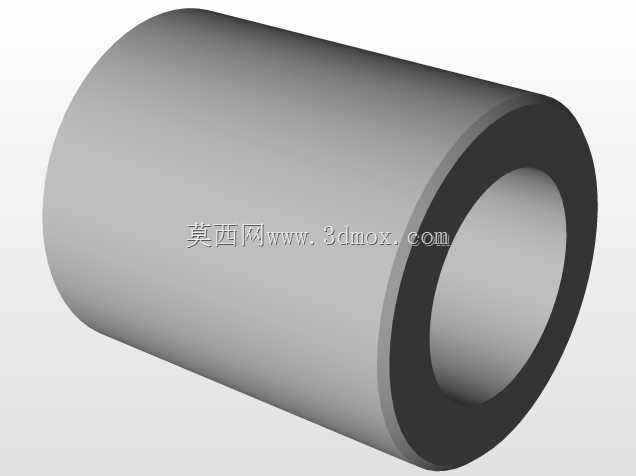

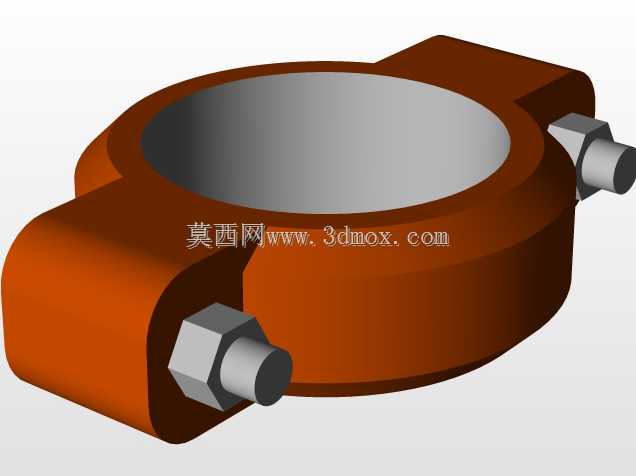

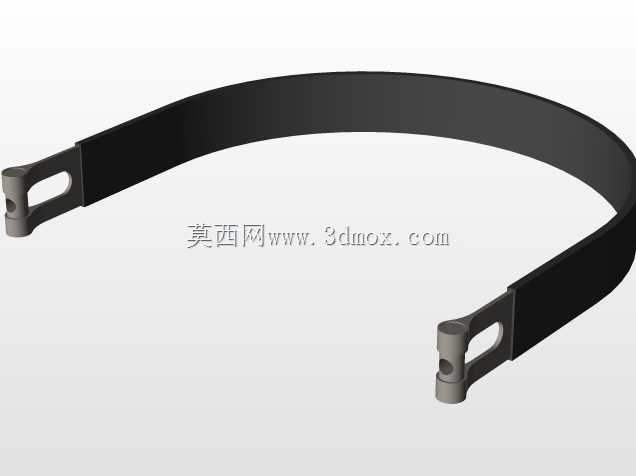

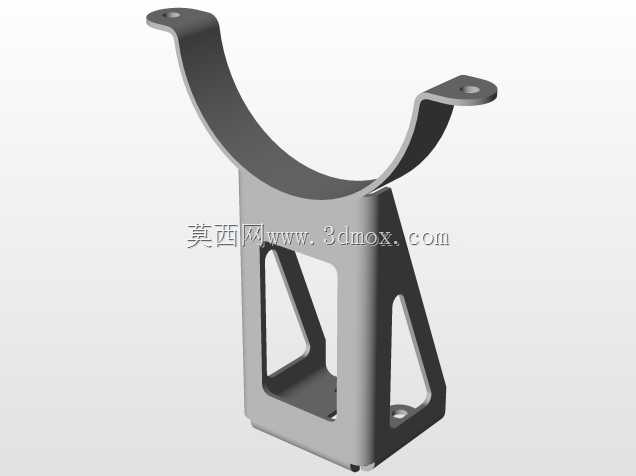

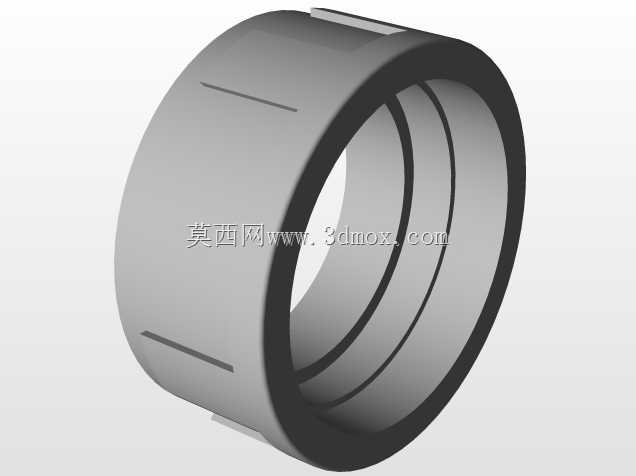

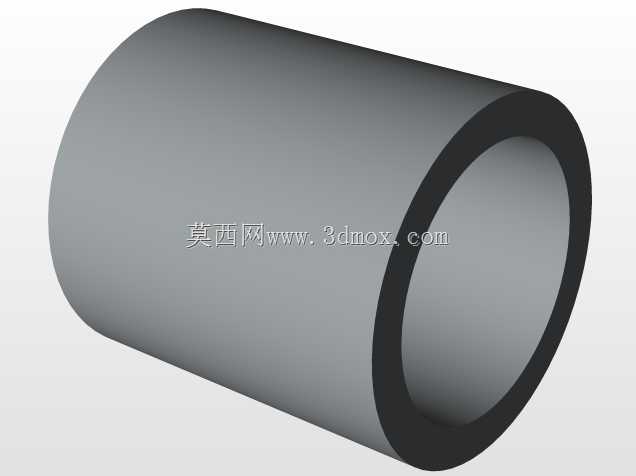

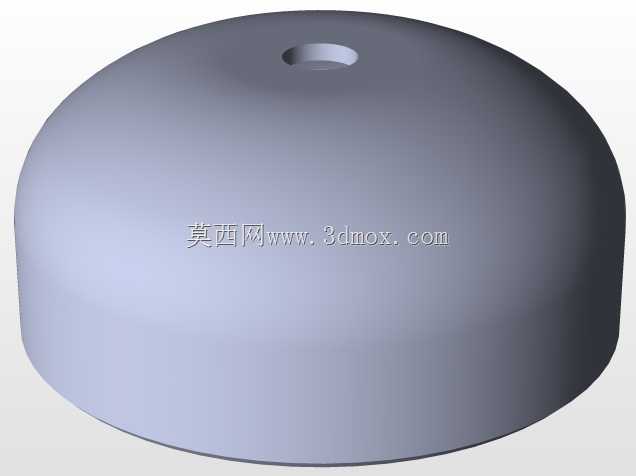

这套多柱式过滤装置主要面向铁路机车车辆的流体介质净化场景，适配铁路系统中冷却水、制动管路流体、清洁喷淋介质等多类流体的杂质截留需求，在铁路段修、整备作业以及车载配套安装场景中都有明确的适配空间。不同于常规单筒过滤结构，该装置采用并列式多滤柱集成布局，单组设备可同时承载多路流体的过滤作业，在铁路运维场地空间受限的工况下，能有效减少管路分叉与独立过滤单元的布设数量，降低现场管路排布的复杂度。从结构设计逻辑来看，每根滤柱采用上下端快接式端盖结构，端盖与柱体的连接部位配置了环形密封结构，配合端侧的快锁卡扣，无需大型拆装工具即可完成单根滤柱的滤芯更换作业，适配铁路运维作业快节奏、少辅助工具的现场需求。滤柱上下端的接口采用同轴式管路对接设计，接口处配置了带定位凸台的密封接头，可直接与现场标准通径的流体管路对接，无需额外加工过渡转接头。多根滤柱统一固定在底部的集成安装底座上，底座采用一体式框架结构，框架上预留了对应每根滤柱的定位安装槽，滤柱底部嵌入槽内后通过侧方的锁紧螺钉完成固定，可承受铁路场景下的持续振动载荷，避免长期运行后滤柱出现移位、接口渗漏的问题。滤柱顶部的管路采用并联式汇流设计，进液端通过顶部汇流管统一分配流体至各滤柱内腔，经过滤后的洁净流体从底部汇流管汇总输出，整体流道无急弯、无死角，可减少流体输送过程中的压损，避免杂质在流道拐角处沉积造成的二次污染。从安装边界来看，整套装置的整体外轮廓适配铁路整备间、车载设备舱的常规安装空间，底座上预留的安装孔位可直接匹配标准规格的膨胀螺栓或设备舱安装支架，安装时无需对现场基础做额外改造。装置的操作面统一朝向正面布设，所有快拆卡扣、管路接口都处于操作人员站立可及的高度范围，日常巡检、滤芯更换作业无需登高或俯身探入设备缝隙，符合铁路运维作业的人机工程要求。在功能特性层面，该装置的多柱并列结构可实现单柱隔离检修，当某一根滤柱需要更换滤芯或排查故障时，可关闭对应柱体的上下端截止阀，其余滤柱仍可维持正常过滤作业，不会造成整条流体管路的停机中断，这一设计完全匹配铁路系统连续作业、不能长时间停断流体供给的工况要求。滤柱的柱体采用高强度非金属承压材质，既可以耐受流体介质的腐蚀，也能降低整套装置的整体重量，适配车载安装时的减重需求，同时柱体为半透明可视材质，巡检人员可直接观察到柱内滤芯的污染程度，无需拆解即可判断滤芯更换时机，减少不必要的拆检作业。顶部汇流管处预留了压力检测接口，可直接外接压差传感器，当滤柱内滤芯堵塞造成进出水压差达到阈值时，可直接输出报警信号，提醒运维人员及时更换滤芯，适配铁路设备智能化运维的改造需求。整套结构的受力经过优化，底座框架的承重梁对应每根滤柱的安装位置做了加强筋处理，可承受满管流体运行时的动载荷，以及列车运行过程中的纵向、横向冲击载荷，所有连接部位的紧固件都采用防松设计，避免振动工况下出现紧固件松脱的问题。在流道设计上，每根滤柱的进液口都设置了导流挡板，流体进入滤柱后不会直接冲击滤芯表面，而是沿柱体内壁缓流后透过滤芯完成过滤，可延长滤芯的使用寿命，减少滤芯局部过早堵塞的问题。底部汇流管的排污口统一设置在底座侧方的最低位置，排污时可通过统一的排污阀将各滤柱内的积存杂质、残留流体一次性排出，无需逐柱开启排污口，简化排污作业流程。
