桌面级FDM3D打印机轻量化构建安装平台

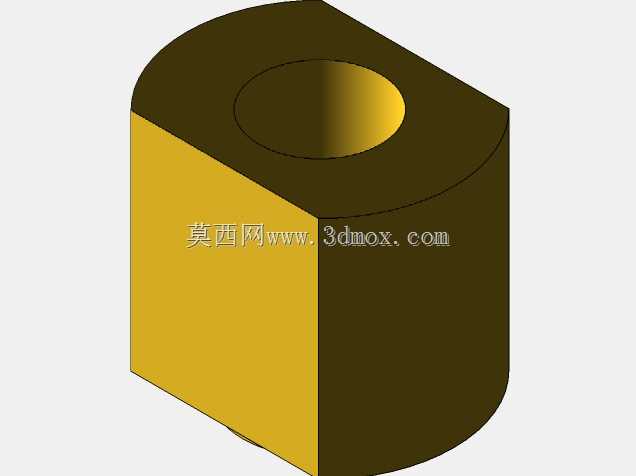

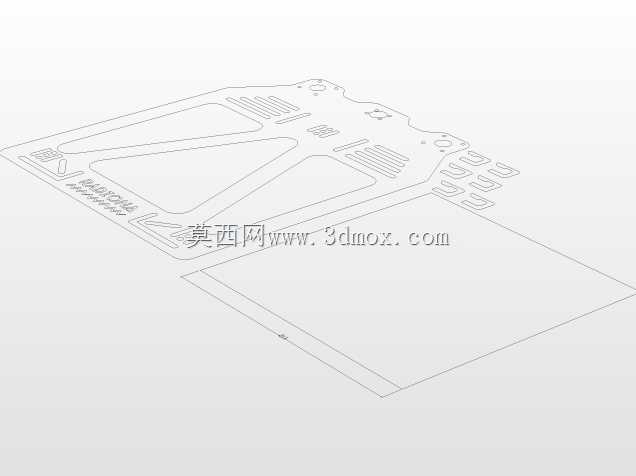

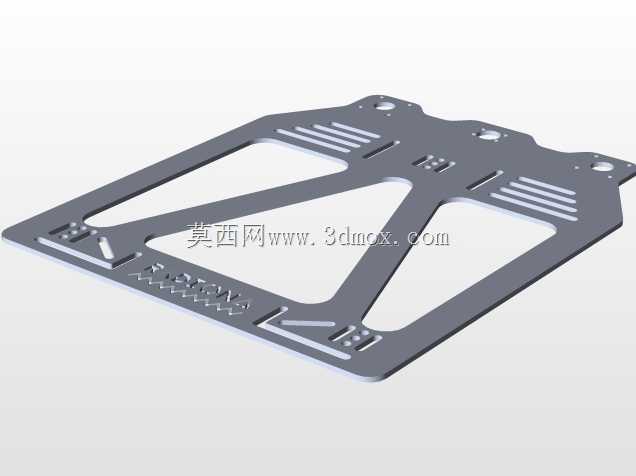

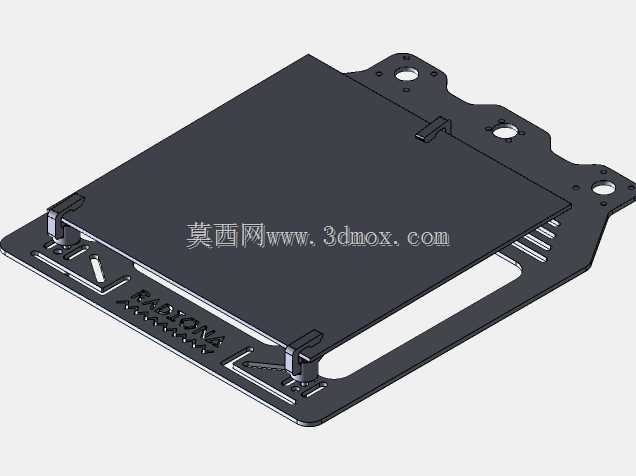

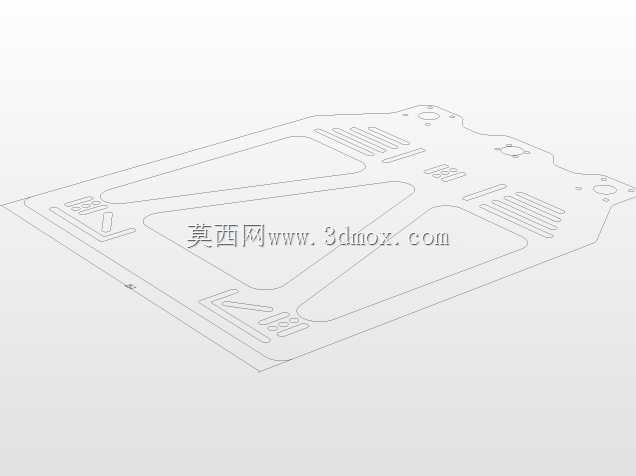

在桌面级熔融沉积成型3D打印机的运动系统设计中，构建平台安装基板是连接热床组件与Z轴升降机构的核心承载构件，其结构刚度、重量控制、安装适配性直接决定了打印过程中平台的稳定性，进而影响首层附着效果与整体打印精度。不少入门级设备采用整块金属平板作为安装基板，虽然加工成本低，但自重偏大，会增加Z轴升降丝杆与导轨的负载，长期运行后容易出现Z轴传动间隙增大、平台升降卡顿的问题，同时整块平板的抗形变能力在温度变化场景下表现一般，热床加热后的热膨胀应力无法有效释放，容易导致平台翘曲，影响打印平面度。这款构建平台采用了框架式镂空的结构设计思路，在保证整体承载刚度的前提下尽可能去除非受力区域的材料，有效降低了构件自身重量，减轻Z轴传动系统的负载，提升升降运动的响应速度与运行平稳性。从结构布局来看，平台整体为对称式构型，主体采用三角形加强筋布局，利用三角形结构的力学稳定性，在镂空减重的同时保证各个安装点位之间的结构刚度，避免受力后出现形变。平台边缘设置的多组安装孔位，分别对应热床组件的固定点位、Z轴滑块的连接点位以及调平组件的安装点位，孔位的位置公差经过严格控制，能够保证热床安装后与X-Y运动平面的平行度基础，减少后续调平的工作量。平台表面的条状开槽结构，一方面可以进一步降低构件重量，另一方面能够为热床底部的加热线路提供走线空间，避免线路挤压在热床与基板之间造成安装间隙，同时开槽结构也能在一定程度上释放热床加热传递过来的热应力，减少基板受热形变的概率。在实际装配场景中，这款平台适配采用双Z轴导轨布局的桌面级3D打印机，安装时需要先将Z轴滑块与平台两侧的安装位通过紧固件锁紧，保证滑块与平台安装面的垂直度，再将热床组件通过平台上的固定孔位安装到位，配合弹簧调平组件可以实现热床平面的手动调平，部分适配自动调平传感器的机型也可以在对应预留孔位安装传感器触发块。平台的安装边界尺寸经过适配优化，能够匹配常见的220*220mm打印幅面热床安装需求，不会出现与打印机框架、X轴运动组件的运动干涉，在Z轴全行程升降过程中，平台边缘与设备框架之间预留了足够的安全间隙，避免运动过程中出现剐蹭。从实际使用场景来看，这类轻量化构建平台在长时间连续打印作业中表现更稳定，较低的自重减少了Z轴电机的持续负载，降低电机发热情况，同时框架式结构的空气流通性更好，能够帮助热床底部快速散热，减少热量向Z轴传动组件传递，避免丝杆、导轨因受热出现润滑失效的问题。设计过程中需要重点关注各个安装孔位的位置精度，尤其是与Z轴滑块连接的安装面平面度，若安装面存在平面度误差，会直接导致热床安装后出现倾斜，即使后续通过调平补偿也容易在打印大尺寸模型时出现首层附着不均的问题。另外加强筋的厚度设计需要兼顾刚度与重量，筋条过薄会导致平台承重后出现中部下凹，筋条过厚则无法达到减重的设计目的，需要结合选用的材料属性进行受力仿真验证，保证在承载满幅打印模型与热床总重量的情况下，平台中部形变量控制在打印精度允许的范围内。平台边缘的倒角处理也十分必要，能够避免装配过程中划伤操作人员，同时减少应力集中，提升构件的结构强度。
