钢管桁架式电动四轮代步载具结构设计

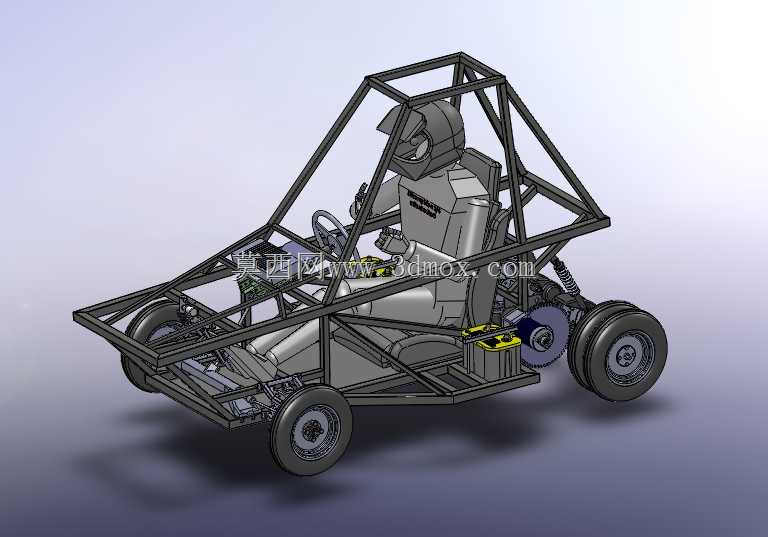

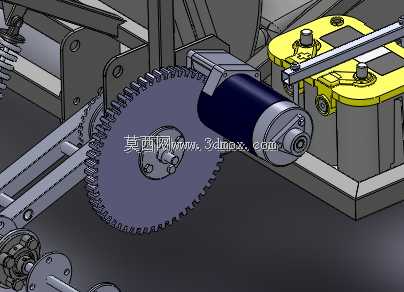

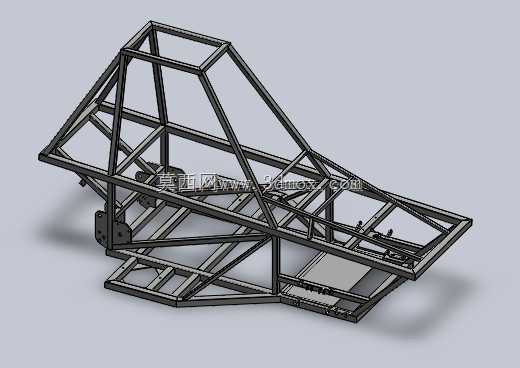

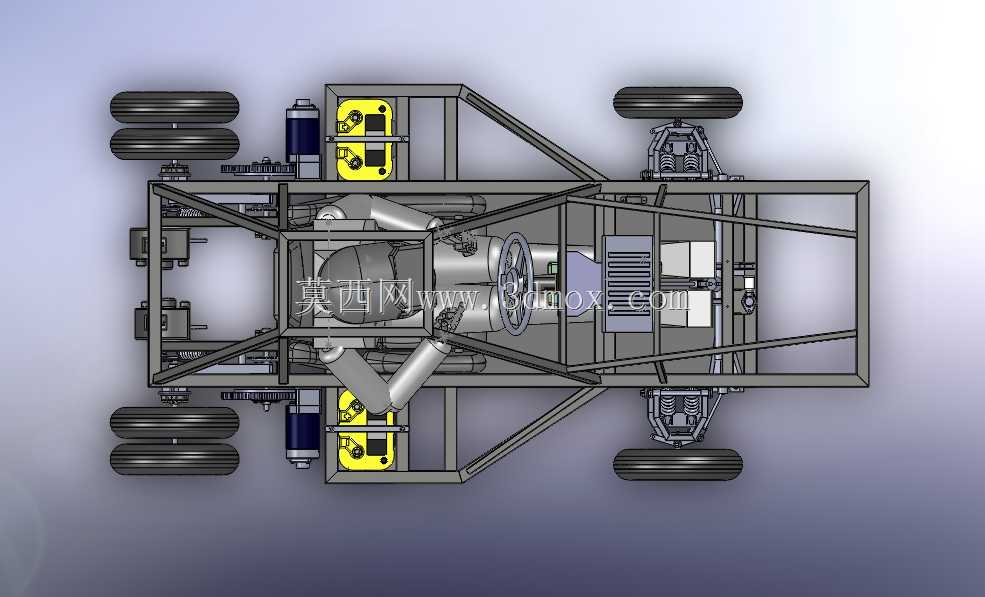

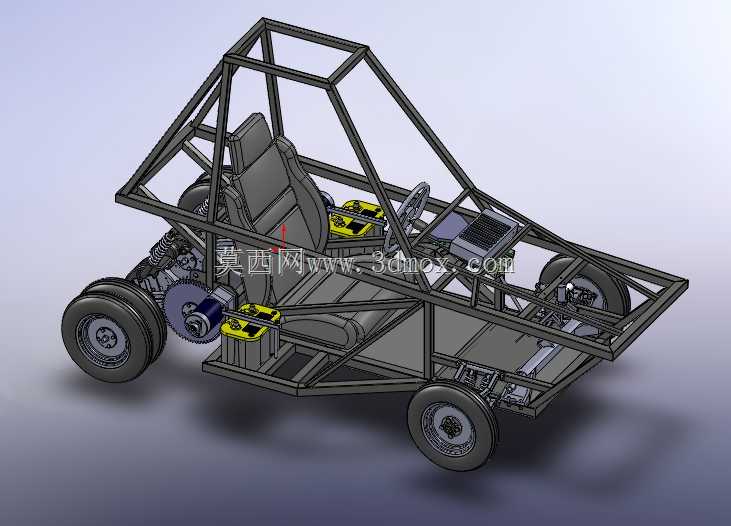

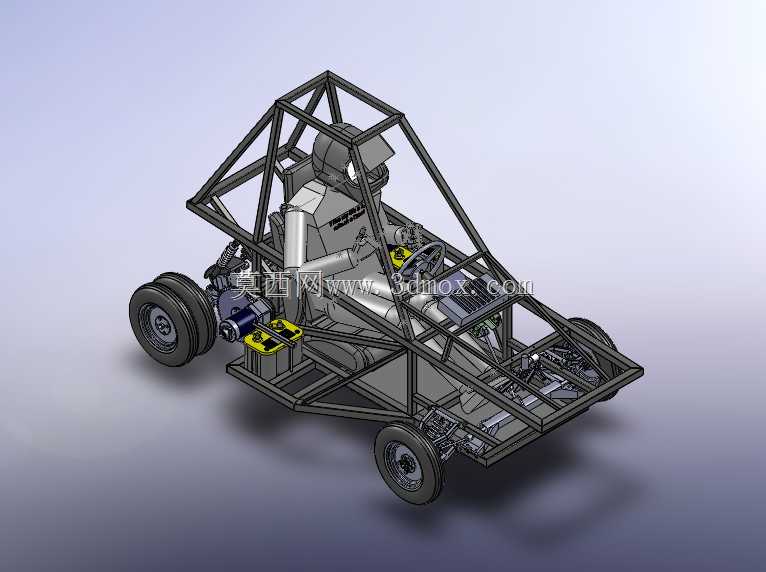

该载具采用外露钢管桁架式车架结构，整体布局参考小型越野载具的空间框架设计逻辑，车架管材选用标准圆形薄壁钢管，通过空间三角桁架结构实现抗弯抗扭性能的平衡，在控制整体自重的前提下保证车架整体刚度，满足单人驾乘的承载需求。车架前部预留动力单元安装空间，可适配小型启动电机作为动力输出源，传动路径直接连接后轮驱动桥，省去复杂的多级传动结构，降低装配与维护难度，适合小批量试制与个人改装场景使用。

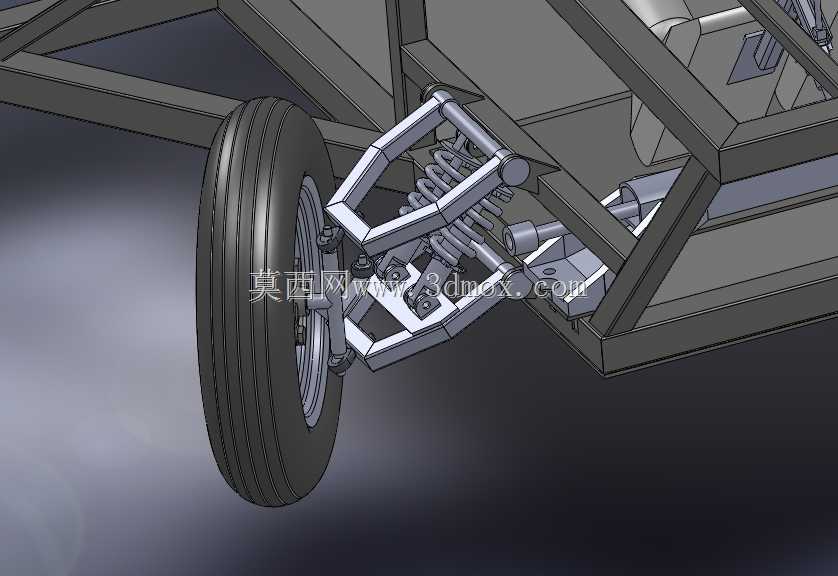

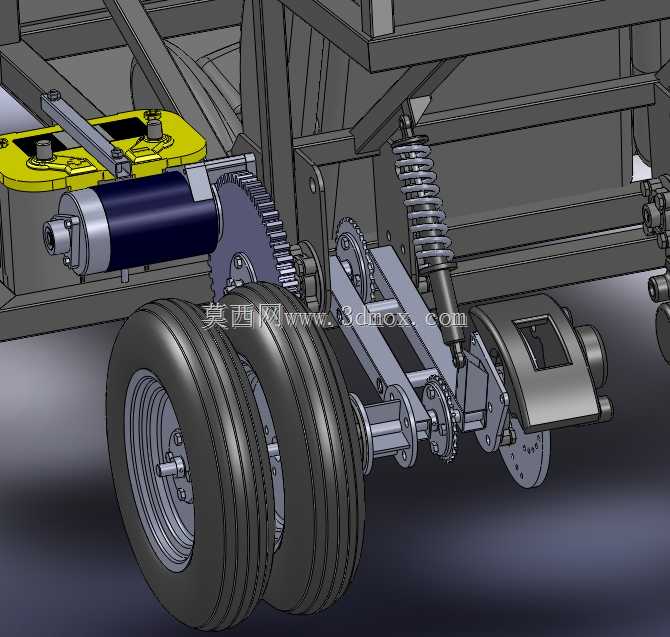

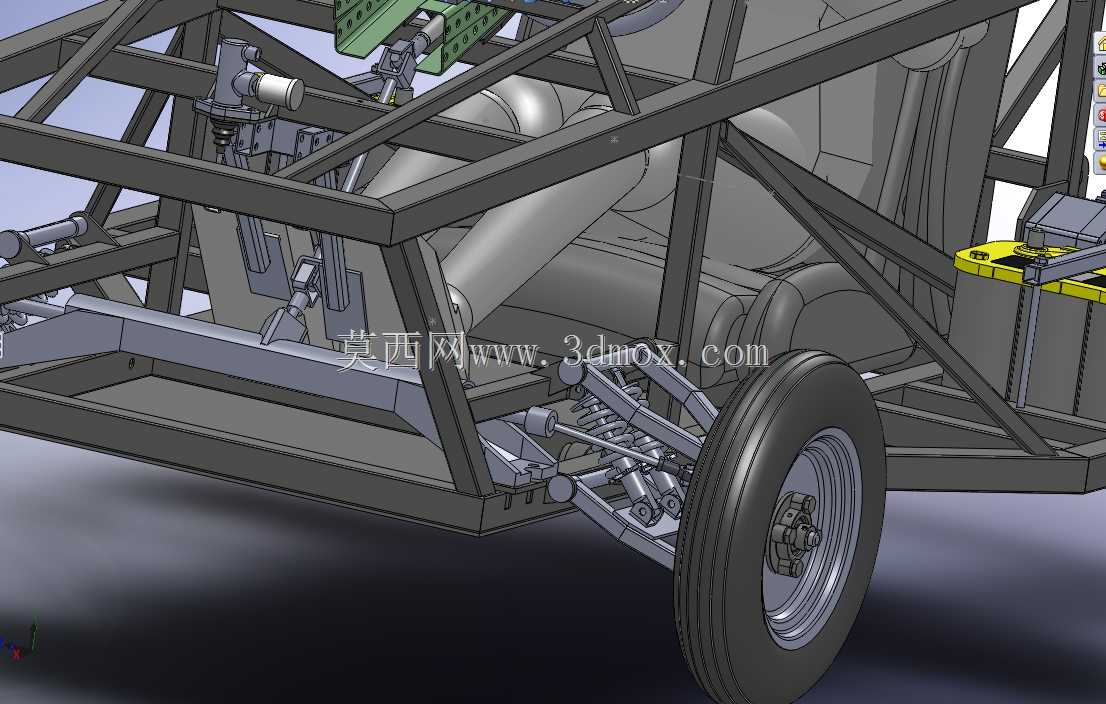

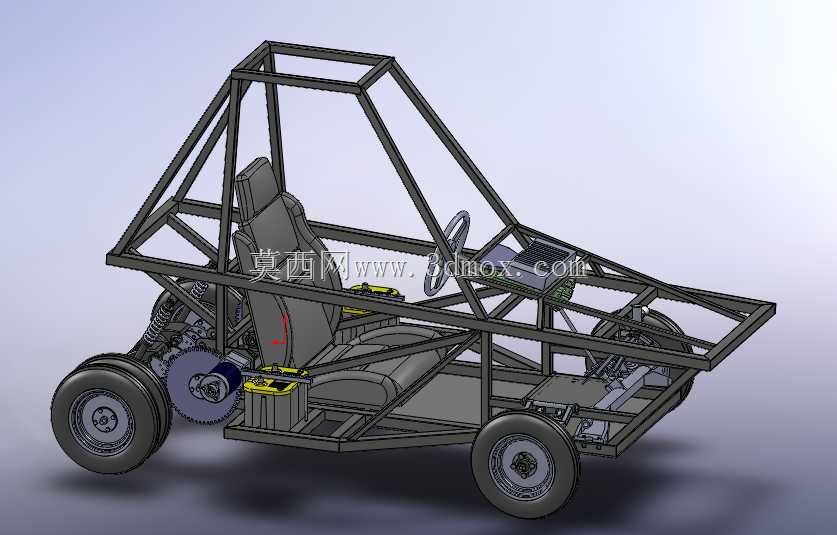

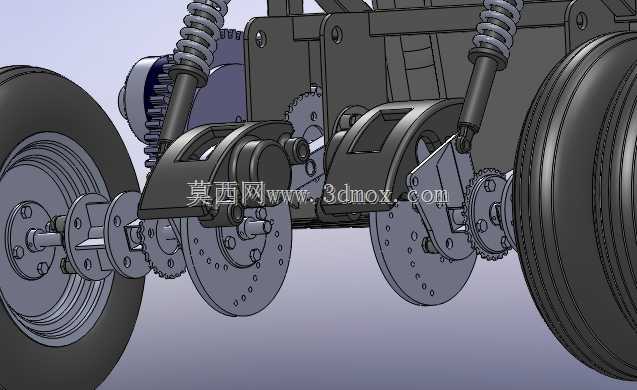

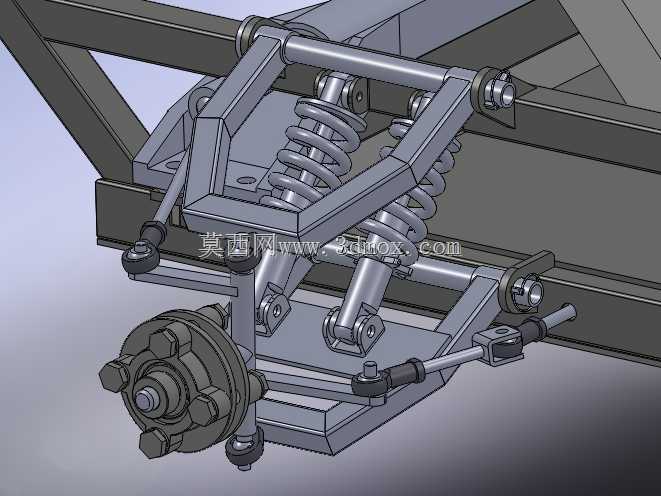

驾乘区域设置单人座椅安装位，座椅采用低位布置方案，降低整车重心高度，提升行驶过程中的侧倾稳定性，方向盘转向机构直接连接前轮转向节，转向传动比设置偏向轻便操控，适配低速行驶场景下的转向需求。前轮采用双横臂独立悬架结构，预留减震器安装点位，可根据使用场景选配不同阻尼系数的减震元件，后轮采用硬轴连接方案，配合差速器结构实现转弯时的轮速差调节，避免轮胎异常磨损。

车轮部分参考复古马车的轮辋造型做适配性修改，保留宽轮辐的视觉特征同时匹配现代充气轮胎的安装尺寸，轮胎选用小直径低压轮胎，兼顾非铺装路面的通过性与铺装路面的行驶平顺性。车架上部预留防滚架延伸点位，可根据使用需求加装顶部防护结构，满足户外越野行驶时的安全防护要求，车架底部设置电池组安装舱，电池组采用低位平铺布置，进一步优化整车重心分布，同时预留电池快拆结构，方便日常维护与电池更换。

从应用场景来看，该结构可适配个人休闲代步、小型场地越野体验、校园巴哈赛车原型试制等多个场景，整体零部件大多选用通用标准件，车架可通过弯管、焊接工艺完成制作，无需专用开模，大幅降低试制成本。设计过程中充分考虑零部件的安装边界，所有运动部件均预留足够的运动间隙，转向轮最大转角设置为35度，保证整车最小转弯半径控制在4米以内，适配狭窄场地的通行需求。制动系统采用前后轮鼓式制动方案，制动管路沿车架管材内侧布置，避免行驶过程中被飞石磕碰损坏，油门踏板与制动踏板采用吊挂式布置，预留足够的脚部操作空间，适配不同身高驾乘人员的操作习惯。

整车外形尺寸控制在长2.4米、宽1.3米、高1.2米范围内，整体轮廓紧凑，可通过常规家用院门与狭窄通道，车架后部预留小型载物平台安装点位，可加装置物筐满足短途载物需求。电气系统布线沿车架内部空腔走线，所有接线点位设置绝缘防护套，避免线路磨损造成短路风险，动力单元的散热结构直接暴露在行驶迎风面，依靠行驶气流实现自然散热，省去额外的散热风扇结构，降低整车功耗。

在结构验证层面，该桁架车架可通过有限元分析完成刚度与强度校核，针对驾乘人员座椅安装点、悬架固定点、动力单元安装点等应力集中区域做局部管材加厚处理，避免长期使用过程中出现结构开裂问题。前轮定位参数设置为前束1度、外倾角2度，兼顾直线行驶稳定性与转向回正性能，后轮前束设置为0.5度，降低行驶过程中的滚动阻力。转向系统预留助力机构安装接口，后续可升级电子助力转向模块，进一步降低低速转向时的操作力度。
