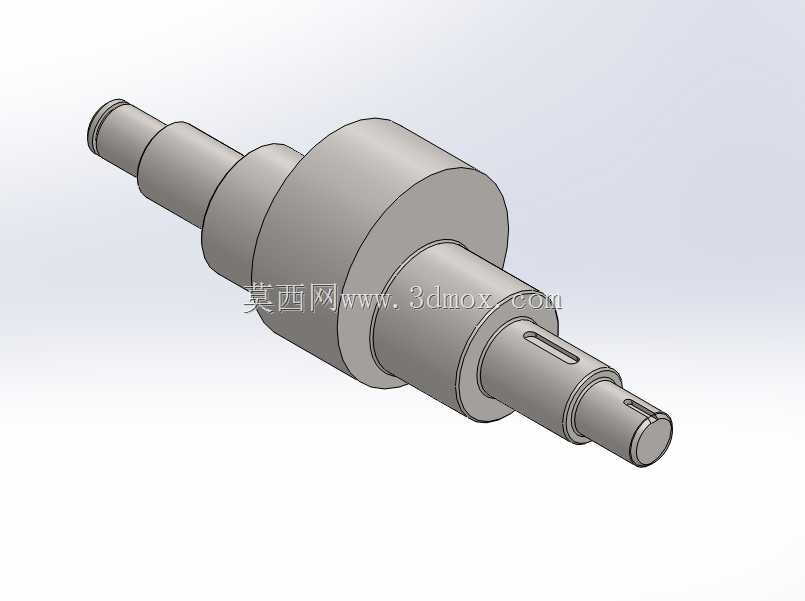

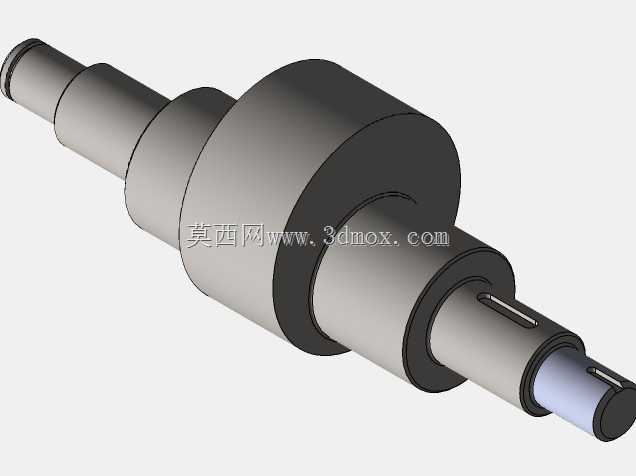

阶梯式带键槽偏心传动轴结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:321285
  • 阶梯式带键槽偏心传动轴结构设计
  • 阶梯式带键槽偏心传动轴结构设计

这类偏心轴结构在各类需要实现偏心往复运动、周期性变行程传动的机械设备中应用十分广泛,常见于冲压设备的送料机构、小型内燃机的气门传动组、纺织机械的打纬执行端、包装设备的间歇送料工位,也会出现在部分专用夹具的偏心夹紧单元里,核心作用是通过轴段自身的偏心距设计,将输入的连续回转运动转化为从动件的往复直线运动或是小角度摆动,相比采用偏心轮搭配独立心轴的结构,一体式偏心轴的装配累积误差更小,传动刚性更优,在中低速、中等载荷的传动工况下能长期保持稳定的运动精度。

从结构设计逻辑来看,该轴采用多阶梯变径设计,并非随意设置轴肩尺寸:每一处轴肩的位置都对应着装配时的零件定位边界,从轴端往中间偏心段梳理,最外侧的细轴段是动力输入端预留的安装位,加工有平键槽,用来和带轮、联轴器或是驱动齿轮的内孔配合,通过键连接传递扭矩,避免传动过程中轴与装配件出现周向打滑;紧邻输入段的轴颈是轴承安装位,尺寸公差严格按照基孔制配合要求设置,和深沟球轴承或是滑动轴套的内圈配合,为整根轴提供回转支撑,轴肩高度刚好贴合轴承内圈端面,既可以限制轴承的轴向窜动,又不会因为轴肩过高影响轴承的拆卸操作。

中间直径最大的轴段就是偏心工作段,这部分的轴线和整根轴两端支撑轴颈的轴线存在固定偏心距,偏心距的数值直接决定了从动执行件的行程大小,设计时需要根据配套设备的运动行程要求反推确定,该段的外圆表面粗糙度要求高于普通轴段,因为工作过程中会和连杆、摆杆的轴套内孔持续发生相对回转摩擦,表面加工精度不足会快速磨损配合面,导致传动间隙变大、运动精度下降;偏心段两侧的轴肩分别对两侧的传动件、支撑件做轴向定位,避免工作过程中零件沿轴向窜动偏移,保证偏心传动的位置精度稳定。

轴的另一端同样设置了阶梯轴颈,用来安装输出侧的支撑轴承,最外端的细轴段可以安装位置检测用的感应片,或是作为手动盘车的操作位,部分工况下也可以用来连接冷却润滑管路的旋转接头。轴上开设的键槽均采用普通平键槽设计,键槽的宽度、深度以及对称度公差都按照对应轴径的国家标准设置,既保证键连接的扭矩传递能力,又避免键槽过深削弱轴的整体结构强度,设计时特意将键槽位置设置在轴的同一母线方向,方便铣削加工时一次装夹完成所有键槽加工,减少装夹找正的辅助时间,也能降低多次装夹带来的形位公差误差。

从安装边界来看,整根轴的轴向尺寸是根据配套设备的机架安装间距确定的,两端支撑轴颈的中心距和机架上的轴承座安装孔中心距完全匹配,装配时只需要将轴从一侧穿入轴承座内孔,依次装好支撑轴承、传动连杆、轴向定位挡圈、端盖等零件即可完成组装,不需要额外做定制化的修配调整;轴的最大回转直径是中间偏心段的外圆直径加上两倍偏心距,设计时已经提前核算了回转过程中的空间避让范围,确保轴回转时不会和机架、周边的固定零部件发生运动干涉,在设备初始安装调试时,只需要确认偏心段的初始相位角度和设备的动作时序匹配,就可以实现稳定的周期传动。

在实际工程应用中,这类偏心轴的材质一般选用45号钢或是40Cr合金钢,根据载荷大小做调质或是表面淬火处理,提升轴的抗扭强度和配合面的耐磨性能,日常维护时只需要定期检查支撑轴承的润滑状态、键连接的紧固情况,就可以保证轴的长期稳定运行,相比分体式偏心轮结构,一体式偏心轴减少了零件数量,降低了装配复杂度,同时也消除了偏心轮和心轴之间的配合间隙,在对传动精度有一定要求的中轻载传动场景下,是性价比非常高的传动结构方案。
