赫希曼SMC10型M10螺纹杆端关节轴承

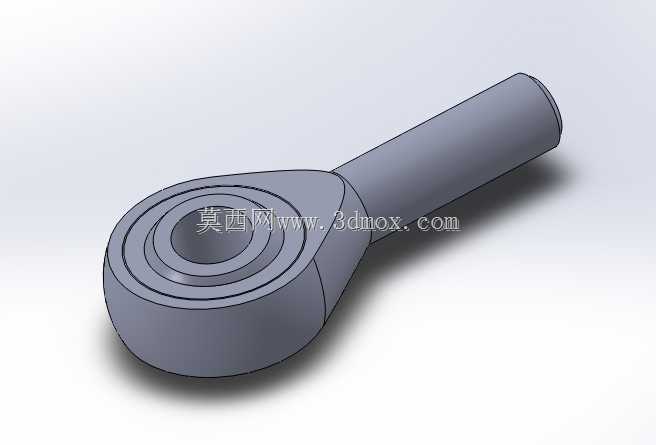

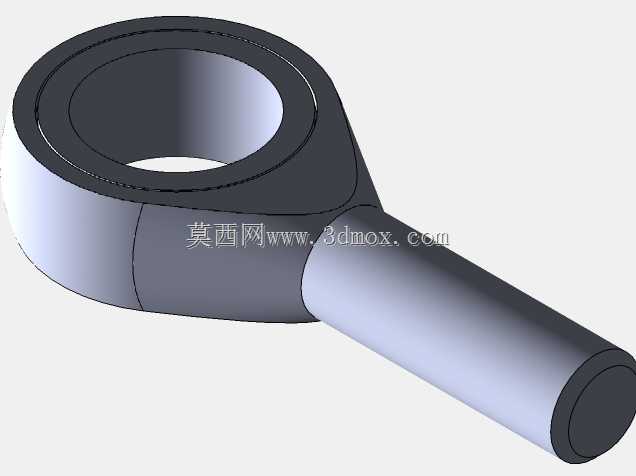

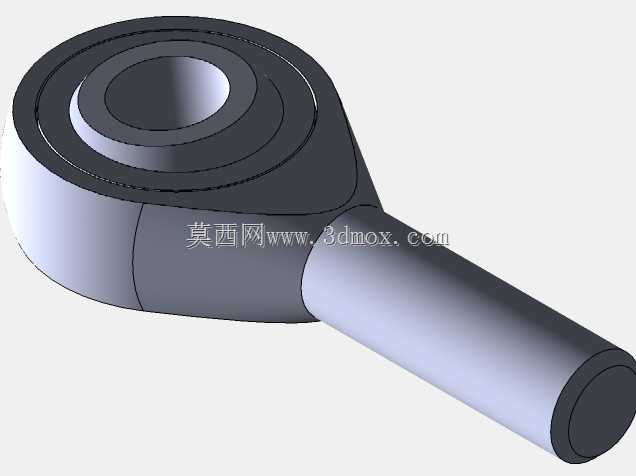

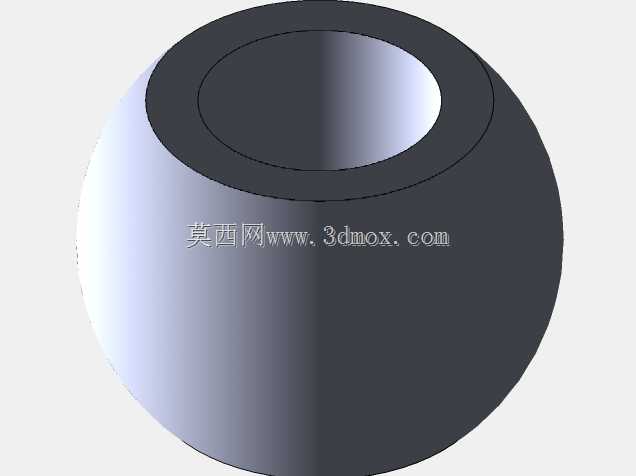

在自动化生产线的连杆传动机构、食品包装设备的摆臂铰接部位、中小型工程机械的操纵连杆连接端，这类带外螺纹杆端的关节轴承是解决不同轴线间铰接传动、补偿安装同轴度误差的核心连接件，日常设备维护做备件替换、新设备做结构选型时，这类杆端关节件的安装适配性直接影响整套连杆机构的运行寿命与传动精度。这款杆端关节件采用杆体与轴承外圈一体化的锻造成型结构，杆部加工有标准M10外螺纹，安装时可直接通过螺纹拧入对应连杆的内螺纹孔，配合锁紧螺母即可完成轴向固定，无需额外设计复杂的轴承座安装结构，能大幅压缩铰接部位的结构占用空间，适合安装空间局促、需要频繁调整连杆长度的传动场景。轴承内圈为带通孔的自润滑结构，内圈与外圈之间采用滑动摩擦配合，可在一定角度范围内实现任意方向的摆动补偿，既可以传递径向载荷，也能承受一定比例的轴向载荷，当连杆机构运行过程中出现安装面错位、传动过程中杆件受载产生微变形时，关节部位可通过自身的角度摆动抵消附加弯矩，避免连杆因刚性约束产生弯曲变形甚至断裂。从设计逻辑来看，建模时优先保证了轴承内圈的铰接孔径与杆部螺纹的同轴度公差，杆部长度参考常规连杆安装的螺纹旋合深度设计，既保证螺纹连接有足够的啮合强度，也不会因杆部过长增加不必要的结构重量；头部外圈的外形采用水滴状流线过渡，从杆部到轴承外圈的壁厚均匀变化，避免应力集中在杆与头部的连接位置，在受交变载荷作用时，应力可顺着过渡面均匀分散，不会在转角位置出现应力断裂风险。实际安装使用时，需要注意杆部螺纹的旋入深度不小于螺纹公称直径的1.2倍，保证螺纹连接的抗剪切强度，铰接销轴穿过内圈通孔时，销轴与内圈孔采用间隙配合，配合间隙控制在0.02-0.05mm区间，既保证铰接转动灵活无卡滞，也不会因间隙过大产生传动冲击。这类杆端关节件常被用在气动元件的活塞杆端连接、自动化设备的门体开合铰接、检测设备的探针摆臂连接等场景，相比普通的固定铰接销，它的角度补偿能力可以降低零件加工时的位置精度要求，减少装配时的修配工作量，即使安装面存在小范围的角度偏差，也能通过关节的自调心功能保证传动顺畅。建模过程中对轴承内圈的球面滑动面做了等壁厚处理，保证滑动接触面上的载荷分布均匀，外圈的密封槽结构预留了润滑脂的存储空间，长期运行时可定期补充润滑脂降低摩擦磨损，延长部件的更换周期。杆部的螺纹末端做了倒角处理，安装时可顺利拧入对应螺纹孔，不会刮伤螺纹孔的入口牙型，头部端面的厚度满足轴承外圈的压装强度要求，承受径向冲击载荷时不会出现外圈变形导致内圈卡滞的问题。在做设备结构设计时，这类杆端件的安装边界需要预留足够的摆动空间，避免关节摆动时杆部与周边的结构件产生干涉，通常在铰接点周边预留不小于杆径1.5倍的摆动间隙，即可满足全角度摆动的空间需求。
