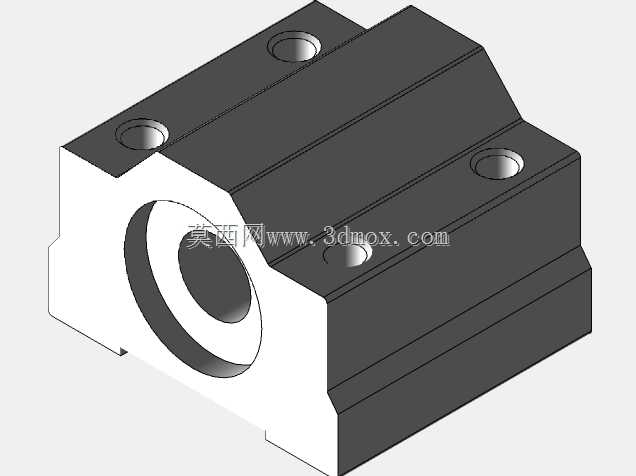

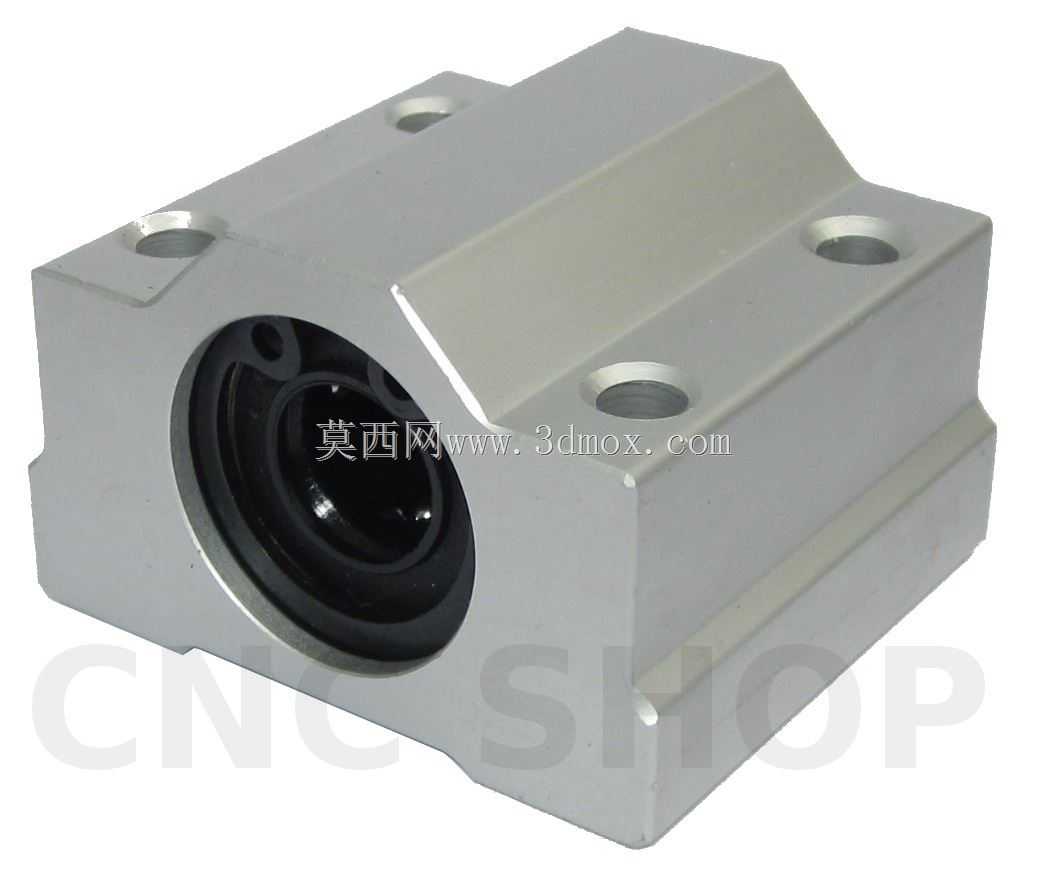

SC10UU箱式直线滑动轴承单元结构

做非标自动化设备做了快十二年，光轴导向的结构几乎每个项目都能碰到，SC系列的箱式滑块是选型表里翻得最多的一类，这次做的SC10UU单元，是适配10mm直径光轴的常用规格，先从安装边界说，这个滑块的安装孔位是标准化的，四个沉头孔分布在壳体顶面的四个角，孔距是适配常规安装板的通用尺寸，沉头深度刚好能容纳M4内六角螺丝的头部，安装后螺丝头不会突出壳体顶面，不会和周边的运动部件产生干涉，壳体的总长度、宽度、高度都控制得很紧凑，在小型滑台、点胶机Z轴、3D打印机运动轴这类安装空间局促的场景里，不会因为外形冗余挤占其他构件的布置空间。

从功能特性上看，这个单元是把直线滑动轴承嵌在铝合金挤压成型的壳体里，和单独的LM10UU轴承比，自带安装基准面，不用额外设计轴承座的加工结构，省了不少设计和机加的功夫，轴承内部的保持架是带储油槽的结构，日常维护的时候只要从壳体侧面的注油孔往里加少量润滑脂，就能在很长一段时间里保持滑动面的油膜完整，不会因为干磨出现卡滞、爬行的问题。内部的滑动接触层是自润滑材质，哪怕偶尔忘了补润滑，短时间运行也不会直接拉伤光轴表面，这点在很多维护频次不高的民用设备、小型教学实验装置上特别实用。

说下实际应用的场景，之前做过的桌面式点胶机X轴，一开始用的是单独的直线轴承加自己铣的轴承座，两个轴承座的同轴度调了快半天，稍微有点偏差，滑台走起来就有顿挫，后来换成这种成品的箱式单元，只要把光轴两端的支撑座固定好，滑块套上去就能用，同轴度是出厂就靠壳体的加工精度保证的，装配效率提了不止一倍。还有小型物料分拣的短行程推送机构，用这个滑块配10mm光轴，搭配气缸做直线往复推送，运行速度在1m/s以内的时候，几乎没有什么异响，负载只要控制在额定范围内，连续跑两三个月的班次都不会出什么问题。还有一些检测设备的探头调整机构，需要手动微调位置的，用这个滑块的阻尼感刚好，不会太松滑导致定位后窜动，也不会太涩推不动。

设计思路上，这个壳体的外形做了加强筋的结构，就是中间凸起的那部分，别看着只是个造型，实际上是在不增加壳体整体壁厚的前提下，提升了壳体的抗弯刚度，当滑块承受偏载的时候，比如安装板上的负载重心不在光轴轴线上，产生倾覆力矩的时候，壳体不会轻易变形，能保证内部轴承和光轴的接触均匀，不会出现局部应力集中导致的磨损加快。两端的轴承孔是一次装夹镗出来的，同轴度能控制在0.02mm以内，保证轴承装入后，内孔和光轴的配合间隙均匀，不会出现一边紧一边松的情况。壳体的材质用的是6061铝合金，表面做了阳极氧化处理，比钢制的轴承座轻了差不多三分之二，运动的时候的惯量更小，对于短行程高速往复的工况，能减少驱动端的负载，也不容易生锈，在一些有少量水汽的车间环境里，不用做额外的防锈处理。

再讲安装时候需要注意的边界，配套的光轴要选表面硬度HRC60以上的镀铬硬轴，表面粗糙度控制在Ra0.8以下，要是用冷拉圆钢直接当光轴用，用不了半个月就会把轴承的滑动层磨坏，光轴的两个支撑座的安装面要保证平行度，两根平行光轴的话还要调整好轴间距的公差，别硬把滑块敲进去，不然会导致滑动阻力骤增，甚至把轴承撑裂。滑块的允许倾覆力矩是有范围的，设计负载的时候尽量让重心落在滑块的中心区域，如果负载比较大或者行程比较长，可以考虑两个滑块并排装在同一个安装板上，提升整体的承载能力和抗偏载能力。另外这个滑块是直线运动用的，不能当旋转轴承用，也不能承受太大的径向冲击载荷，比如冲床类的冲击工况就不适合选这个，得选带滚轮的导向结构才行。

很多刚入行的工程师选这个件的时候，容易只看轴径匹配就直接选，忽略了安装孔的尺寸和壳体的总高度，导致最后装的时候和周边的钣金、线槽干涉，其实这个系列的滑块每个规格的安装尺寸都是标准化的，选型的时候只要核对好安装孔距、壳体总长、总高这几个核心尺寸，再结合实际的负载、运行速度算一下寿命，基本不会出什么选型错误。和线性导轨比，这种光轴加箱式滑块的结构成本要低很多，安装调试的难度也低，对于精度要求不是特别高的中低速直线运动场景，性价比是非常高的，这也是这么多年这个结构一直没被淘汰，反而在越来越多的小型设备上普及的原因。
