方块式多安装孔油路集成阀块结构

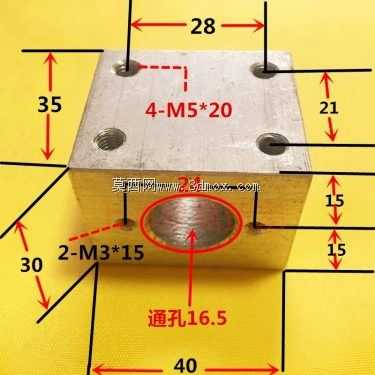

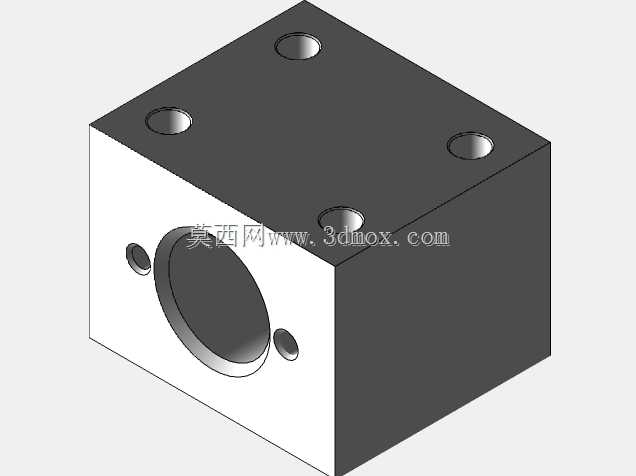

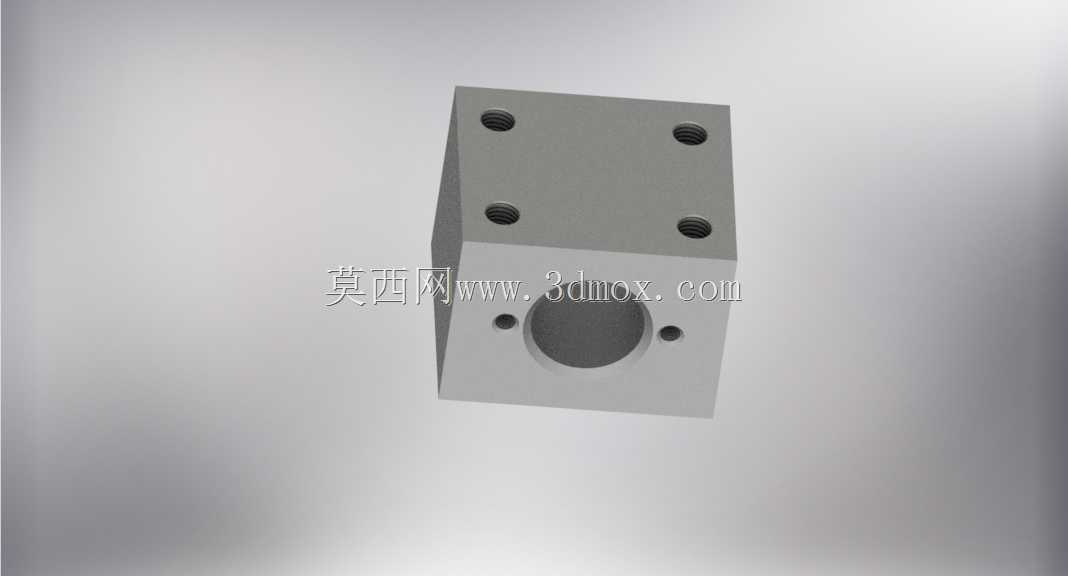

该零件为液压系统中常用的油路集成阀块，在小型液压站、自动化设备液压回路、工装夹具液压系统中应用广泛，主要作用是将分散的液压阀件、油路通道集成在单一方块基体上，减少管路连接点，降低系统泄漏风险，同时压缩液压单元的整体安装空间，让液压回路布局更紧凑规整。从结构设计来看，基体采用正六面体方块构型，这种构型的最大优势是六个平面均可作为安装面，可根据实际布阀需求灵活布置阀件安装孔、油口以及固定孔，不需要额外做异形加工来适配安装空间，加工时可直接采用方料铣削成型，原材料利用率高，装夹定位也更便捷，普通立式加工中心一次装夹即可完成多个面的粗精加工，能有效控制加工形位公差。顶面均匀分布四个沉头安装孔，孔位采用对称式布局，可直接通过内六角螺栓将阀块固定在设备安装面板或者液压站基板上，沉孔设计可让螺栓头部完全没入基体表面，不会突出平面干涉上方阀件的安装，四个孔的孔距公差控制在±0.02mm范围内，可适配常规标准安装面板的孔位，不需要现场二次配钻。正面设置大直径主油口，主油口两侧配有两个小直径控制油口，主油口用于连通系统主压力油路或者回油油路，两侧小油口可接控制油路、测压接头或者小型溢流阀，油口内部均设计有密封槽，安装管接头或者阀件时可放置O型圈实现端面密封，避免油压作用下出现渗漏。设计过程中，内部油路采用斜孔与直孔组合的方式打通，避免了过多工艺孔的设置，所有内部流道的转角处都做了小圆角过渡，减少液压油在流道内的压力损失，同时避免流道死角残留杂质造成阀件卡滞。外形尺寸方面，该阀块的长宽高尺寸控制在小规格范畴，适合安装在空间局促的小型自动化设备内部，比如台式工装夹具、小型压装设备的液压单元中，安装边界上，除了固定孔的安装空间外，每个侧面预留的油口外接空间不小于20mm，可保证管接头、阀件安装时有足够的扳手操作空间，不会出现相邻元件干涉的问题。实际选型使用时，可根据系统流量需求匹配主油口通径，该结构的基体壁厚经过强度校核，可承受常规中低压液压系统的工作压力，不会出现基体变形或者开裂的问题，表面做发黑处理，可提升基体的防锈能力，适应车间多油污、多湿气的工作环境。在三维建模过程中，所有孔位均采用特征阵列与对称约束搭建，修改孔位或者尺寸时可直接调整参数，不需要重新绘制草图，能快速衍生出不同孔位布局、不同通径规格的同系列阀块模型，大幅提升同系列零件的设计效率。
