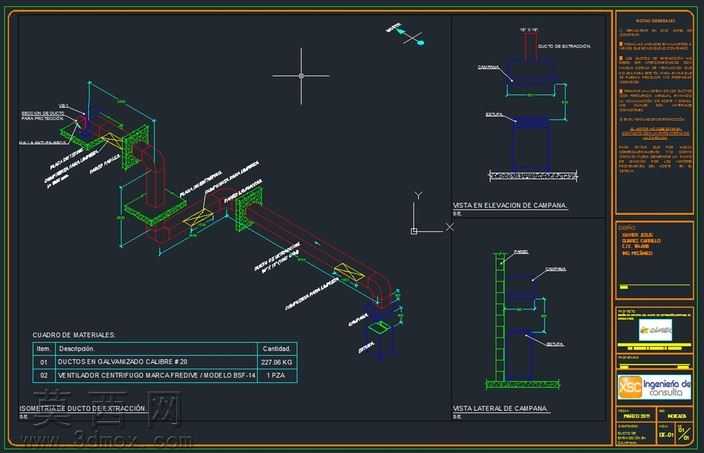

等轴测厨房排风罩结构设计方案

本作品为厨房排风罩的等轴测三维设计方案，采用等轴测视图呈现完整的系统布局，兼顾多视角二维工程标注，完整还原厨房排烟系统的全链路结构。建模过程遵循暖通工程设计规范，首先搭建整体空间定位基准，以厨房烹饪区上方为集烟罩安装起点，依次完成集烟腔、变径转接段、排风主管道、分支管道、离心风机安装位的结构建模，所有管道的弯折角度、变径比例均严格匹配实际施工的流体力学要求，避免排风过程中出现涡流阻滞、风压损耗过大的问题。模型中完整呈现了集烟罩的拢烟结构，罩体边缘设置导流斜边，可最大化收拢烹饪产生的油烟，避免油烟外溢；排风管道采用标准镀锌风管的截面参数，每段管道的连接法兰、密封结构都做了精细化建模，管道上标注的安装定位尺寸、标高参数可直接指导现场施工。离心风扇作为系统的核心动力部件，建模时还原了风机的叶轮、机壳、进出风口连接结构，明确标注了风机的安装固定点位、与管道的软连接预留位置，同时在图纸中配套了材料明细表，清晰标注各段管道的材质规格、部件数量、风机型号参数。设计过程中充分考虑厨房空间的布局限制，管道走向避开厨房内的其他管线、柜体结构，在保证排风效率的前提下尽可能压缩管道占用的吊顶空间，等轴测视图可直观呈现整个系统的三维空间关系，配套的正视图、侧视图补充了各部件的详细安装尺寸，既可以作为生产加工的参考依据，也可用于施工前的方案交底，让施工人员快速理解管路走向与安装要求，减少现场施工的错漏问题。整个模型的结构逻辑清晰，所有部件的装配关系准确，无干涉错位问题，材质区分明确，金属风管、风机壳体、密封部件等不同材质在视图中做了区分标注，方便后续的渲染出图与方案展示。
