ArduinoUno2开发板专用防护外壳结构设计

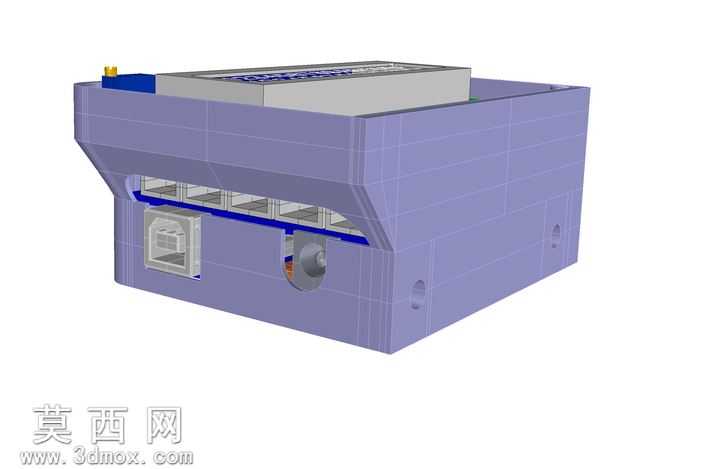

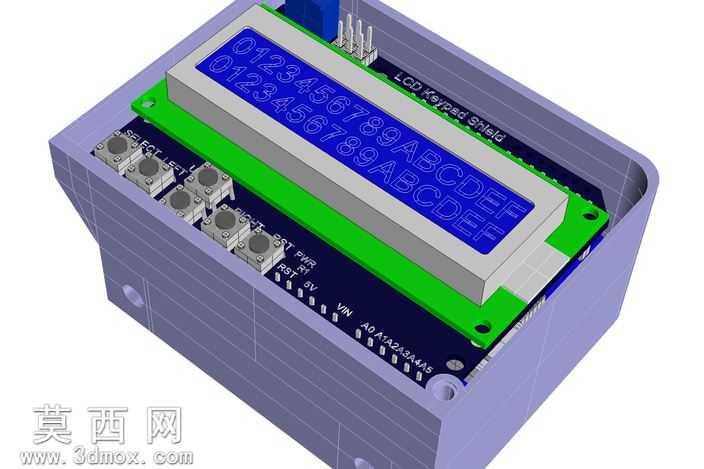

本作品为适配ArduinoUno2开发板及配套扩展护盾设计的定制化防护外壳，整体采用三维参数化建模方式完成全结构设计，建模过程中严格匹配开发板及扩展模块的实际安装尺寸，确保壳体与内部电子元件的适配精度。外壳主体采用一体化盒式结构设计，主体壁厚均匀设置，兼顾结构强度与轻量化需求，壳体外侧做斜切过渡处理，既弱化了直角结构的生硬感，也能在装配过程中起到导向作用，避免边角磕碰损伤内部元件。壳体正面预留了标准USB接口的对位开孔，开孔边缘做圆角收边处理，防止插拔数据线时刮损线材外层，同时在接口旁预留了状态指示灯的透光位，无需开盖即可直观观察设备运行状态。壳体顶部为适配扩展护盾的安装做了下沉式台阶设计，可将扩展模块完全嵌入壳体内部，避免模块外露受到外力磕碰，同时预留了天线等外接配件的伸出位，保证外接配件的正常安装使用。安装结构方面，壳体内部设置了对应开发板固定孔位的安装柱，采用M5圆头螺丝即可完成开发板与壳体的锁紧固定，安装柱高度经过精准测算，确保开发板固定后与壳体底部留有足够间隙，避免板底焊点与壳体接触造成短路风险；壳体侧壁预留的顶孔适配6×3/8规格的紧固件，可将整个外壳快速固定在试验台、设备机架等各类安装面上，适配多场景的安装使用需求。材质设计上，外壳默认适配工程塑料注塑成型工艺，也可根据使用需求切换为3D打印材质，壳体表面做哑光质感处理，既提升外观质感，也能减少日常使用中的指纹残留与划痕产生。壳体的拼接结构采用卡扣加螺丝辅助固定的方式，既方便日常开盖检修内部元件，也能保证壳体闭合后的连接强度，避免意外摔落时壳体散开损坏内部电路板。整体设计充分考虑电子开发板的使用场景，在防护性、安装便捷性、接口兼容性上做了多轮优化，能够为ArduinoUno2及配套扩展护盾提供可靠的物理防护，同时兼顾日常调试、固定安装的使用需求，适合电子试验台搭建、嵌入式项目开发、小型智能设备集成等场景使用。
