壁挂折叠式烧烤格栅结构设计

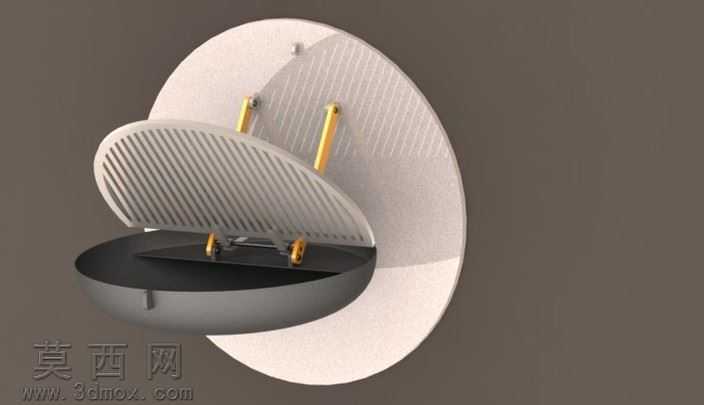

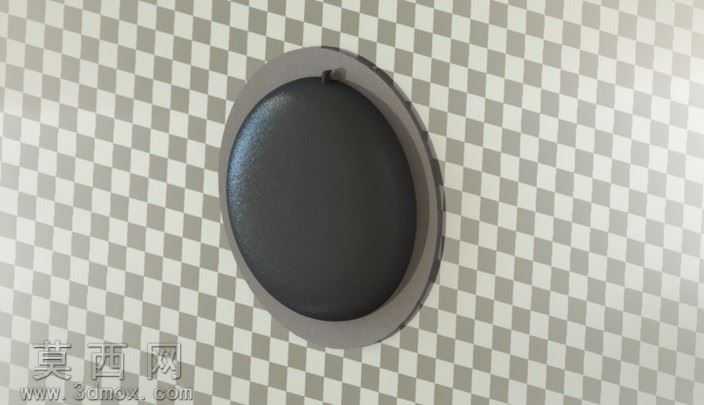

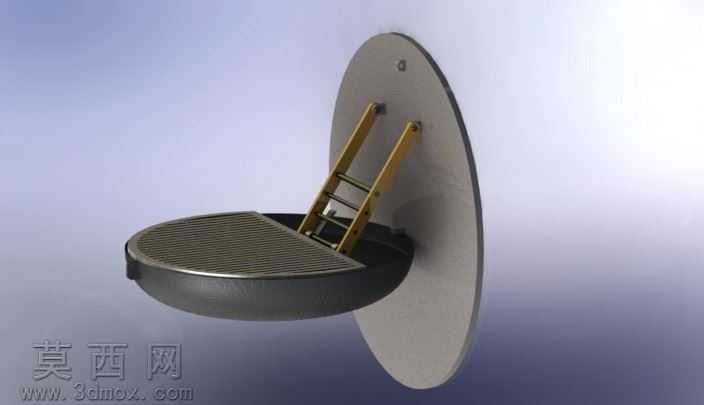

本作品为壁挂安装式折叠烧烤格栅的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先对壁挂固定基座进行基准定位，以墙面安装面为第一参考基准，绘制椭圆形固定底座的轮廓草图，通过拉伸凸台生成基座主体，预留安装沉孔位用于墙面锚固，保证基座与墙面贴合的平整度。随后对折叠支撑臂结构进行建模，采用双平行连杆的铰接结构设计，每处铰接位置均绘制同轴心的旋转副草图，通过凸台拉伸生成支撑臂主体，对臂体与基座、臂体与格栅托盘的连接位置做圆角过渡处理，避免应力集中，同时在支撑臂内侧预留限位卡槽，保证格栅展开后处于水平承重状态，不会发生向下倾覆的问题。格栅托盘部分采用半椭球形接灰壳体搭配平面格栅网的组合结构，先通过旋转凸台生成接灰壳体的曲面实体，对壳体边缘做卷边处理提升结构强度，再绘制格栅网的条形镂空草图，通过拉伸切除生成均匀排布的格栅缝隙，保证烧烤时油脂可顺利滴落至接灰壳体内，同时为炭火提供充足的通风空间。渲染阶段采用Keyshot完成材质与场景搭建，壁挂基座赋予磨砂哑光黑色金属材质，模拟冷轧钢喷塑的表面质感，支撑臂部分赋予黄铜拉丝金属材质，还原金属铰接件的复古质感，格栅网部分赋予哑光不锈钢材质，体现烧烤接触部件的食品级金属特性，背景采用浅灰色哑光墙面材质，搭配柔和的侧上方打光，清晰展现结构折叠与展开的状态，突出壁挂安装不占用地面空间的设计优势。设计思路围绕小户型户外阳台、小面积庭院的烧烤需求展开，摒弃传统落地烧烤架占用地面空间、移动收纳不便的问题，采用壁挂折叠结构，闲置时可将格栅托盘向上翻折贴合墙面，仅占用极小的墙面空间，使用时向下翻折即可自动通过支撑臂锁定水平状态，接灰壳体可收集烧烤产生的灰烬与油污，避免污染墙面，整体结构无多余零散部件，所有铰接位置均为一体化装配设计，安装后无需反复拆卸，兼顾实用性与空间利用率，结构受力经过模拟验证，可承载常规烧烤食材与小型炭炉的重量，满足日常家庭烧烤的使用需求。
