工厂改造用打捞夹克桁架结构设计

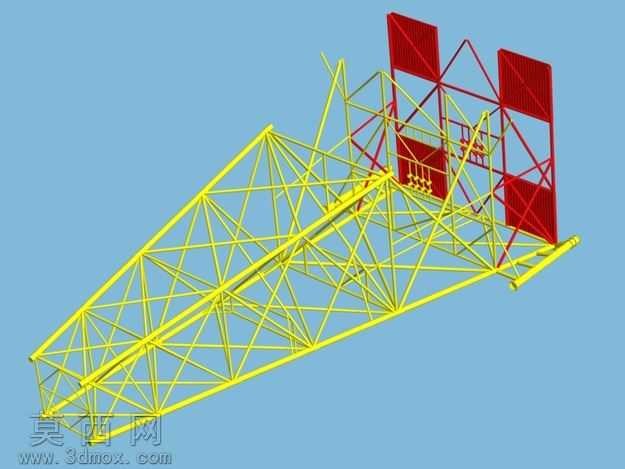

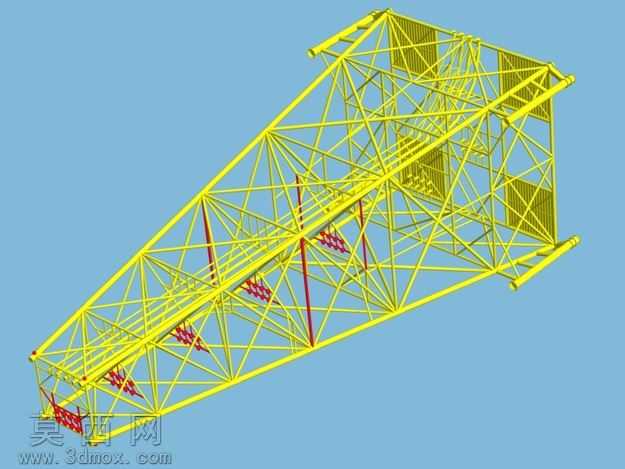

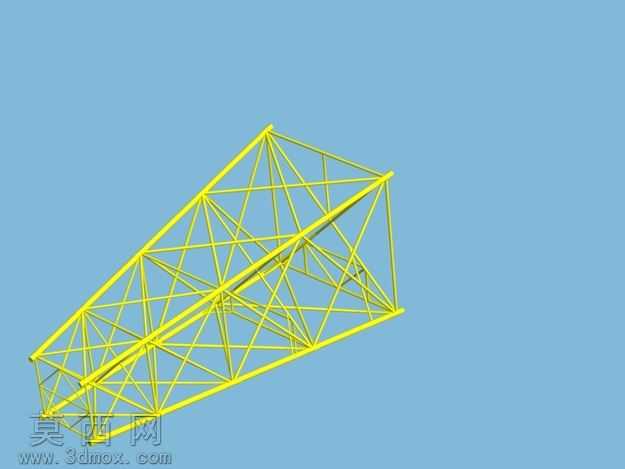

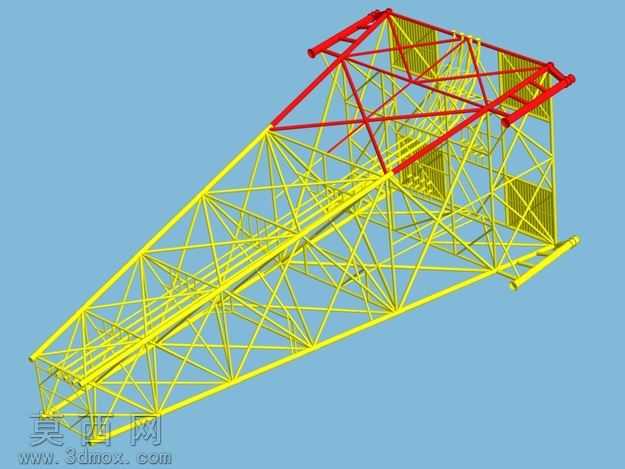

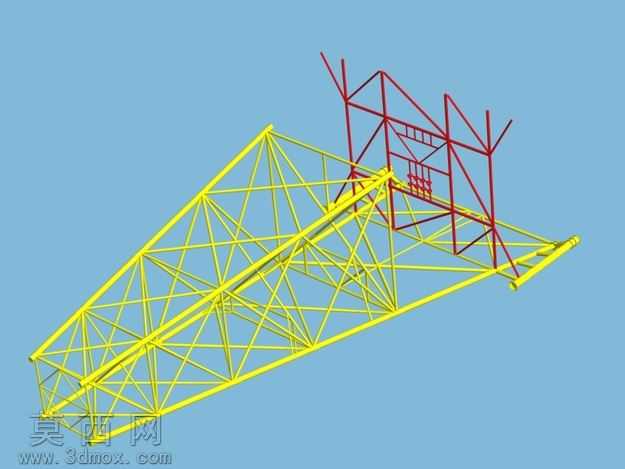

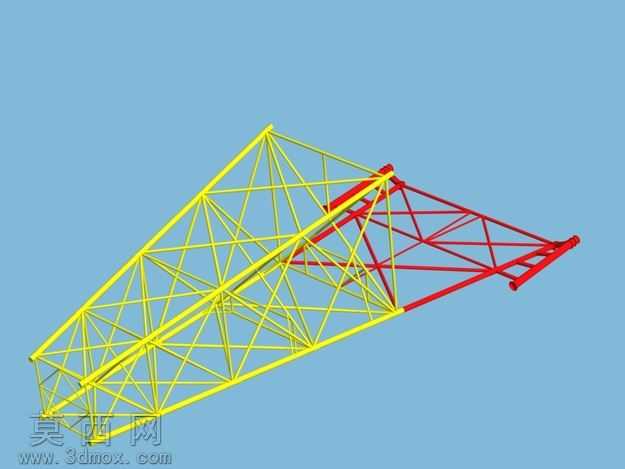

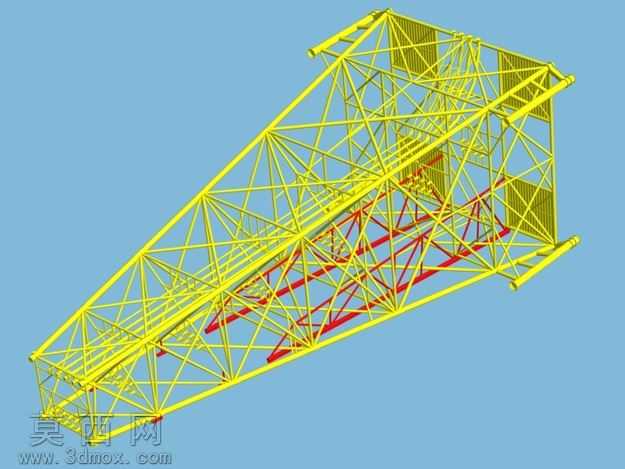

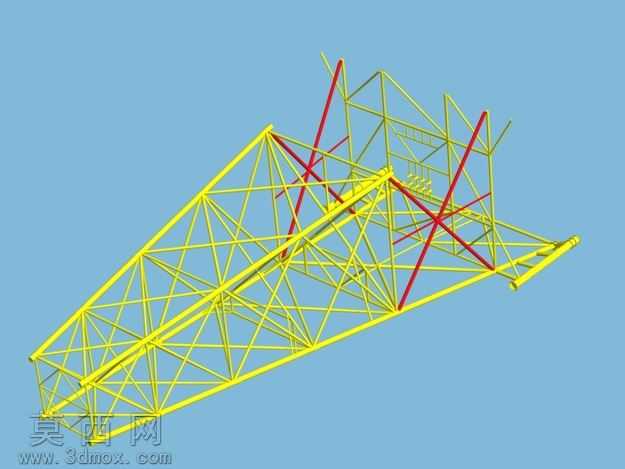

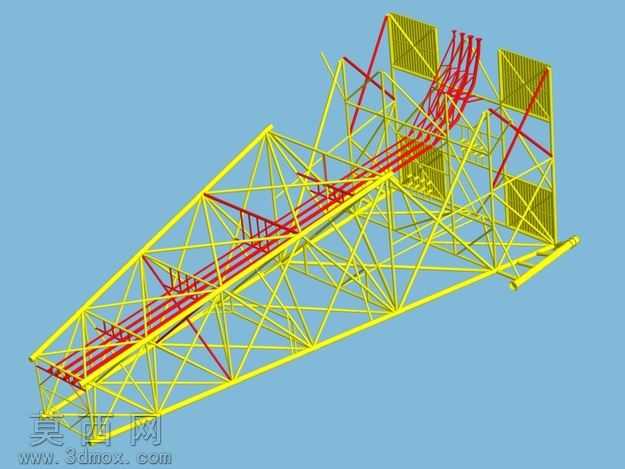

本作品为适配工厂院落翻新、旧结构切断作业场景设计的打捞夹克配套桁架承载结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循桁架结构力学设计逻辑，对每一处杆件的连接节点、受力路径都做了精细化还原。整体结构以三角稳定构型作为基础单元，通过纵横交错的杆件排布形成大跨度空间承载框架，主承载杆件采用明黄色金属材质做视觉区分，辅助受力杆件采用红色金属材质标注，在三维渲染阶段通过哑光金属材质参数调整，还原了钢结构型材的真实表面质感，同时对杆件的截面尺寸、连接位置的焊接节点做了细节刻画，保证模型结构与实际工装的生产逻辑一致。设计思路围绕400规格旧结构切断、打捞转运的作业需求展开，整体框架采用渐变收窄的构型，作业端收窄适配夹克的安装定位，承载端拓宽保证整体结构的抗扭、抗弯性能，所有斜向杆件的排布角度都经过受力模拟优化，避免作业过程中出现应力集中导致的结构形变。建模过程中对每一处杆件的干涉情况做了全面排查，保证各部件之间无装配冲突，节点处的连接结构完全符合现场焊接装配的工艺要求，既能够满足打捞夹克作业时的承载需求，也适配工厂院落翻新场景下的快速拆装、转运要求，结构整体轻量化程度高，在保证结构强度的前提下尽可能减少冗余杆件，降低整体自重，方便现场吊装移位，同时预留了夹克安装、动力组件挂载的标准接口，可直接适配同规格的打捞夹持作业组件，无需二次改孔调整。
