车床尾座装配结构三维设计作品

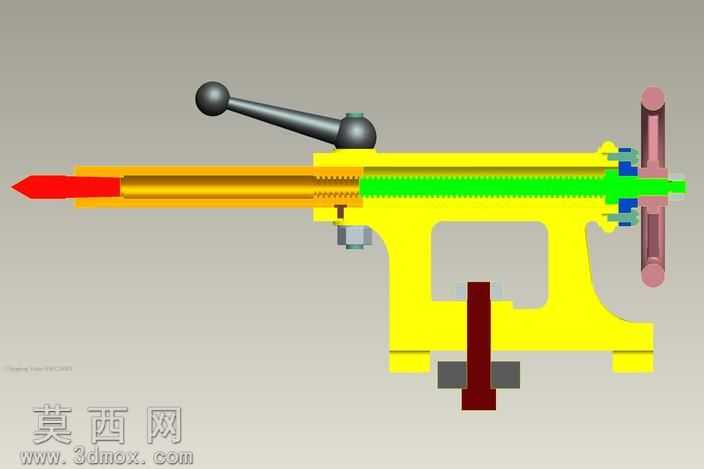

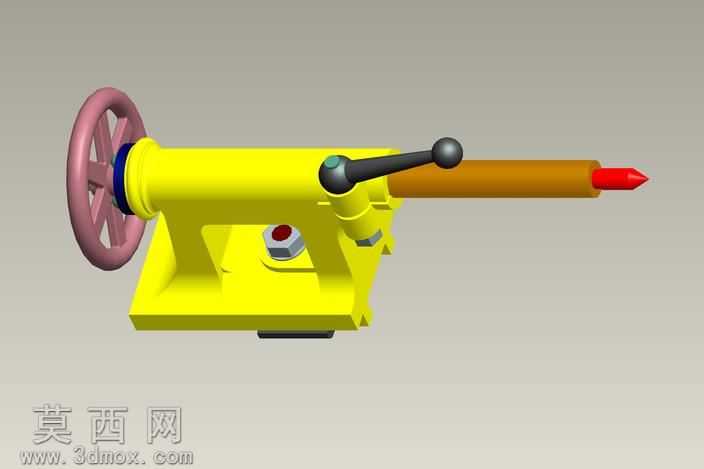

本作品为车床配套尾座的完整三维装配设计，建模过程严格遵循普通卧式车床尾座的实际机械结构逻辑，采用自底向上的装配建模思路完成整体搭建。建模阶段首先完成各独立零件的参数化绘制，包含带辐条结构的手轮、尾座主体基座、可轴向滑移的顶针套筒、锁紧操作手柄、莫氏锥度活动顶针、基座锁紧螺栓、导轨压块等核心零件，各零件的尺寸比例参考普通卧式车床尾座的通用设计规范设定，保证各配合部位的尺寸公差符合机械装配要求。材质与渲染阶段针对不同零件的实际加工材质做了区分设置：尾座主体铸件部分采用亮黄色机床涂装漆面材质，还原普通机床铸件的漆面质感；手轮部分采用粉紫色酚醛塑料材质，匹配传统机床手轮的绝缘操作件材质特征；操作手柄的握持球体设置为黑色胶木材质，金属杆部分设置为发黑处理的钢材质感；顶针套筒采用棕褐色氧化处理的钢材材质，顶端的活动顶针尖端设置为红色高硬度合金材质，基座锁紧螺栓设置为镀锌金属质感，各材质的反光度、粗糙度参数均经过反复调试，渲染后整体视觉效果清晰区分不同功能部件，结构辨识度高。结构设计上完整还原了车床尾座的核心功能结构：手轮通过内部丝杆结构与顶针套筒连接，转动手轮可带动套筒沿尾座主体的内孔做轴向进给运动，实现顶针的进退动作；侧面的偏心锁紧手柄可在顶针进给到位后锁紧套筒，防止加工过程中套筒移位；基座底部设置有与车床导轨匹配的安装定位结构，配套的锁紧螺栓可将整个尾座固定在床身导轨的指定位置，满足不同长度轴类零件的顶持装夹需求。整体装配过程中添加了符合实际运动逻辑的配合约束，可直观演示尾座的手轮进给、手柄锁紧等动作过程，清晰展现车床尾座的装配关系与工作原理，可作为机床结构教学、工装设计参考的三维数字化模型使用。
