机床四轴夹紧机头尾架工装结构

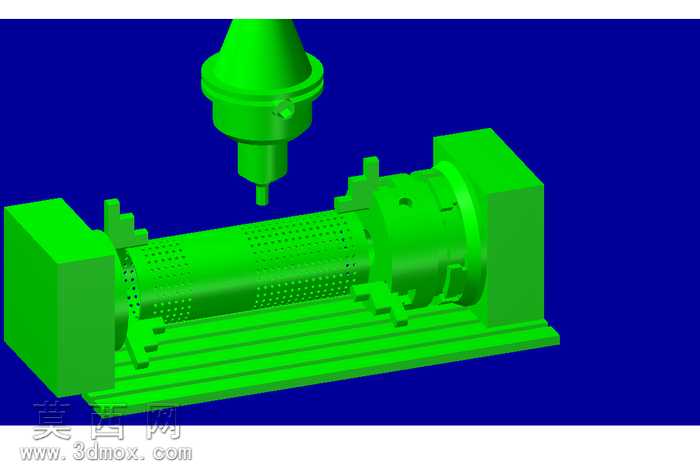

该三维模型为适配机床加工场景的四轴夹紧工装，整体包含机头、尾架与中部装夹基座三大核心结构模块，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，通过三维建模软件完成各零件的参数化绘制与整体装配约束，确保各部件的相对位置、配合间隙完全符合实际加工的装夹精度要求。模型渲染阶段采用统一的金属材质表现，还原钢制工装的哑光金属质感，背景选用高对比度深蓝色突出工装主体结构，清晰展现各部件的轮廓形态与装配关系。从结构设计来看，机头端设置有驱动连接结构与工件定位装夹端，可配合机床四轴转台实现工件的周向回转驱动，尾架端配置可伸缩的顶紧定位结构，能够根据待加工工件的长度灵活调整顶紧行程，实现不同长度轴类、筒类工件的稳定装夹；中部基座采用带平行导轨的一体式床身结构，为机头与尾架提供稳定的安装基准，导轨面设置有定位锁紧结构，可在调整机头尾架间距后完成位置锁定，避免加工过程中出现装夹位移。设计思路围绕机床四轴加工的实际装夹需求展开，重点解决长筒类、轴类零件在四轴回转加工过程中的同轴度定位、夹紧稳定性问题，通过两端同步定位夹紧的方式，减少工件加工过程中的颤振，提升加工精度；各装夹接触面均设计有防滑定位结构，尾架顶紧端配置自适应定心结构，可自动补偿工件端面的形位误差，保证工件装夹后的回转轴线与四轴转台轴线重合。模型完整还原了工装的所有装配细节，包括各连接螺栓的位置、锁紧手柄的形态、定位凸台的结构，能够直观展现四轴夹紧工装的工作原理与装夹操作逻辑，可作为机床工装设计、四轴加工工艺方案制定的参考模型，帮助设计人员快速理解四轴工装的结构组成与装夹方式，为同类工装的优化设计提供直观的三维参照。
