斜齿轮减速电动机一体化结构三维设计

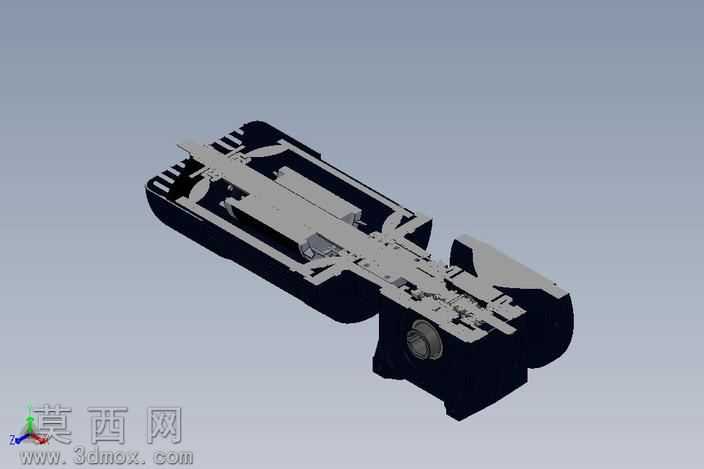

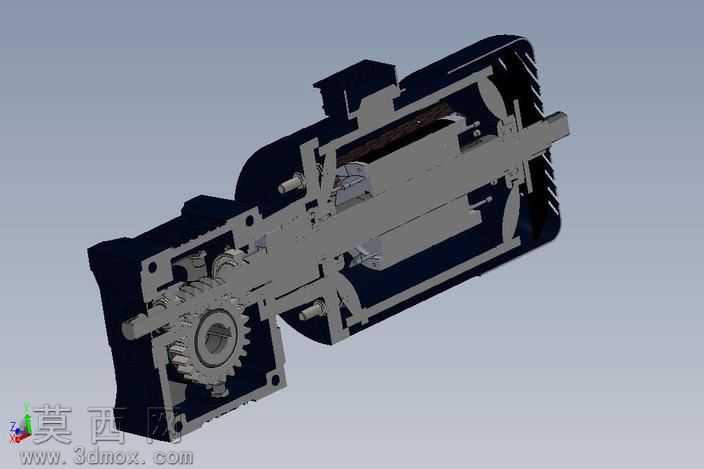

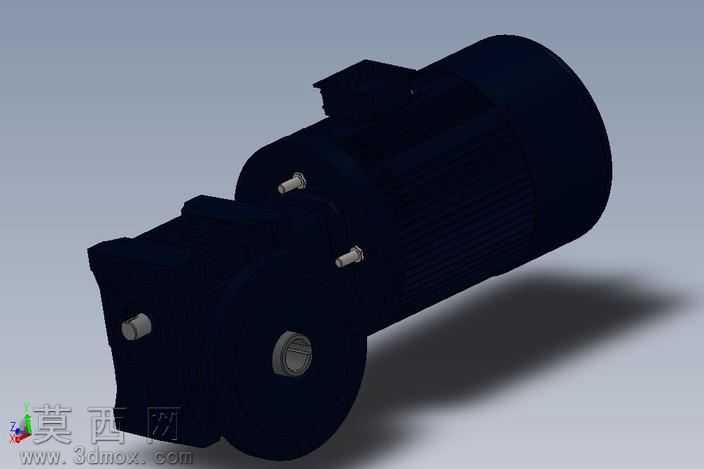

本作品为斜齿轮减速电机一体化三维建模成果，建模过程依托三维参数化设计软件完成，首先对减速电机的两大核心组成部分即异步电动机主体、斜齿轮减速箱体进行结构拆解，按照实际工业产品的尺寸比例完成参数化草图绘制，先搭建电动机部分的定子外壳、散热筋结构、接线盒、输出端连接法兰的基础轮廓，再对减速箱部分的多级斜齿轮传动腔、输入输出轴安装位、箱体连接螺栓孔、安装固定脚座进行逐部分特征建模。建模过程中严格遵循机械设计的配合公差要求，对齿轮啮合间隙、轴与轴承的配合位、箱体结合面的密封槽结构都做了精细化特征还原，没有省略关键的装配细节。材质渲染阶段，为电动机外壳赋予了哑光铸铁材质，调整了表面粗糙度参数还原真实电机外壳的磨砂质感，为散热筋边缘添加了轻微的倒角光影效果，接线盒部分采用工程塑料材质，表面做了细微的颗粒质感处理，减速箱部分同样采用铸铁材质但表面粗糙度略低于电机外壳，区分两个部件的加工工艺差异，外露的紧固螺栓、输出轴部分赋予金属镀铬材质，调整反射参数还原金属件的高光质感，输出轴的键槽结构做了清晰的结构呈现。整体装配过程按照实际产品的装配顺序完成配合约束，电动机输出轴与减速箱输入齿轮采用同轴心配合，各级斜齿轮之间添加齿轮啮合配合约束，箱体连接螺栓添加同轴心与面重合约束，确保整体装配结构无干涉，可直观呈现减速电机的动力传递路径。设计过程中充分考虑了该类减速电机的实际应用场景，对安装脚座的螺栓孔位置、输出轴的伸出长度、接线盒的朝向都做了符合工业安装规范的设计，整体模型结构完整，细节丰富，可用于机械设计教学、产品选型展示、虚拟装配仿真等场景，能够清晰展现斜齿轮减速电机的内部传动结构与外部安装特征，还原了工业用减速电机的真实外观与结构特点。
