航模用4014t外转子无刷电机带螺旋桨设计

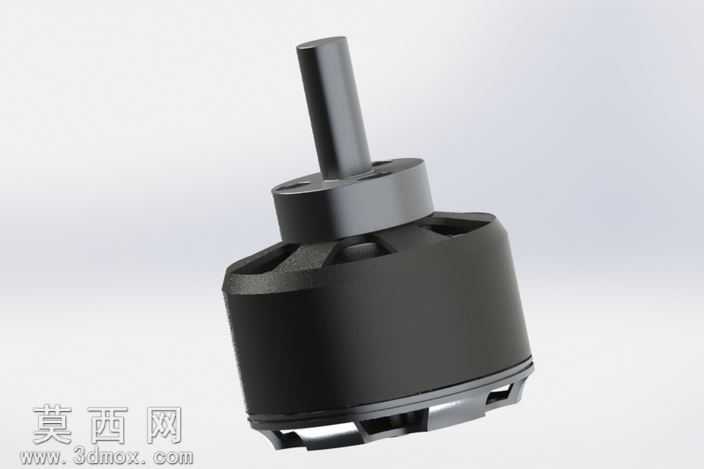

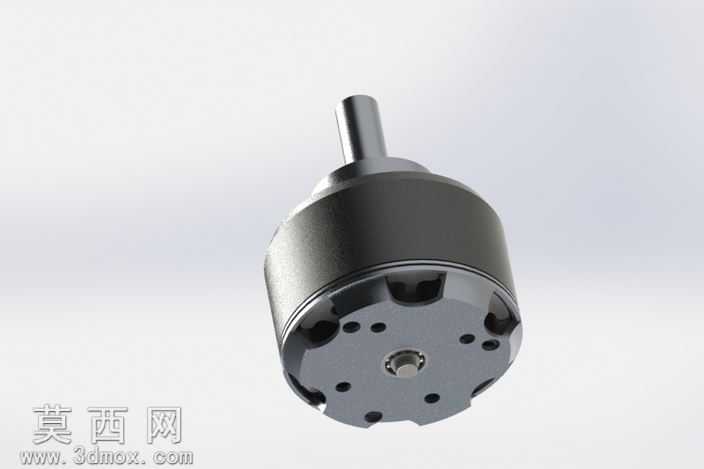

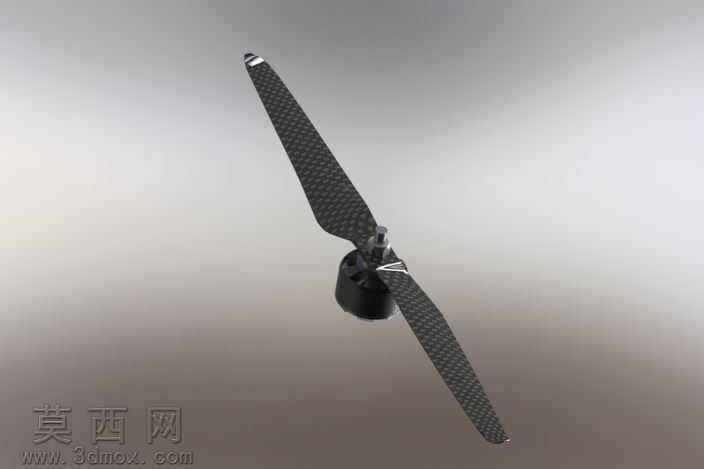

本作品为适配小型航模飞行器的4014t规格外转子无刷电机搭配碳纤维螺旋桨的三维建模设计，整体建模过程严格遵循实物测绘尺寸完成，首先在三维建模环境中完成电机主体的结构拆分建模：定子部分按照40mm直径的参数要求，完成定子铁芯绕线槽、绕组排布结构、中心轴安装位的精细化建模，还原定子内部硅钢片叠压结构的细节特征，确保定子与中心轴的配合公差符合实际装配要求。转子部分采用外转子结构设计，完成永磁体贴装位、转子外壳、桨夹安装座的结构建模，还原转子外壳的散热凹槽、动平衡校准槽的细节特征，桨夹部分设计为快拆式夹装结构，适配对应规格的螺旋桨安装孔位，确保桨叶与电机输出轴的同轴度符合动平衡要求。螺旋桨部分采用碳纤维材质的外观特征建模，还原碳纤编织纹理的表面材质效果，完成桨叶翼型曲面的顺滑建模，从桨根到桨尖的翼型厚度、扭转角度按照航模桨的气动参数逐步过渡，桨尖做收尖处理降低飞行过程中的翼尖涡流损耗，桨根位置做加厚处理提升结构强度，避免高速旋转时出现桨根断裂的问题。材质渲染阶段，电机外壳采用磨砂哑光黑的金属材质参数，还原铝合金阳极氧化的表面质感，定子绕组采用铜色金属材质还原漆包线的视觉效果，永磁体部分采用亮面银色金属材质，螺旋桨部分赋予半哑光的碳纤维编织纹理材质，调整纹理的走向与桨叶延展方向一致，提升渲染的真实感。结构设计上充分考虑无刷电机的实际装配逻辑，转子与定子之间保留均匀的气隙间距，桨夹与转子输出轴之间设计有定位销孔，避免高速旋转时出现桨叶打滑的问题，中心轴采用高强度钢材的材质参数设定，确保整体结构的强度满足航模飞行时的动力输出需求。建模过程中对所有配合面做了公差校验，确保各个零部件之间不存在干涉问题，可直接用于后续的工程出图、3D打印验证或者装配模拟使用，整体模型细节完整，结构逻辑清晰，还原了该款航模无刷动力套装的全部结构特征。
