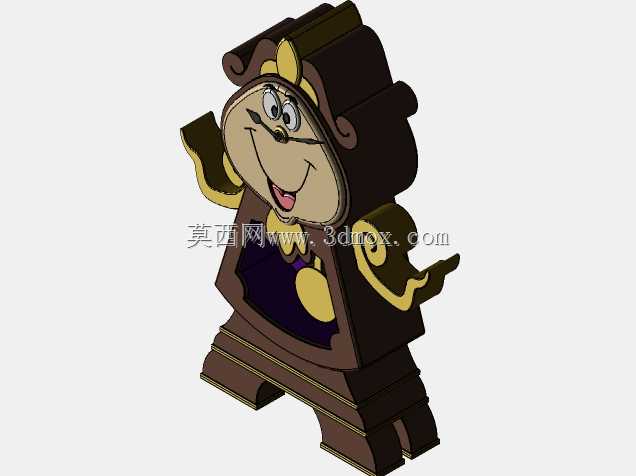

卡通拟人座钟摆件三维造型设计

该造型的核心应用场景覆盖文创周边衍生、桌面装饰摆件、主题IP手办开发三大板块，在主题乐园周边售卖区、潮玩门店展陈、家居软装搭配场景中都能适配，区别于常规工业时钟的方正造型，拟人化的卡通结构能快速抓取视觉注意力，适配亲子向、童话主题的场景布置需求。从功能特性来看，造型本体预留了钟面安装的腔体空间，头部区域的圆形轮廓可适配常规石英钟机芯的安装位，内部腔体深度匹配标准机芯的安装尺寸，无需额外改造结构即可实现走时功能，两侧抬起的手臂结构做了等厚处理，既保留卡通角色的动态感，也避免了薄壁结构在注塑开模时出现填充不足的问题，底部的支撑脚做了加宽处理，摆放时的支撑面覆盖造型重心投影范围，静态放置时的抗倾覆角度满足日常桌面摆放的使用要求，不会因轻微触碰出现倾倒。设计思路上优先还原卡通角色的识别特征，将时钟的钟体结构与角色的躯干做一体化融合，没有生硬拼接钟体与卡通形象的轮廓，卷边装饰结构沿着钟体的外轮廓均匀分布，装饰线条的凸起高度控制在1.5mm范围内，既保证外观的层次感，也不会在后续喷涂上色时出现积漆问题。面部特征的凸起结构做了R0.8mm的圆角过渡，避免尖锐棱角带来的使用安全隐患，适配儿童使用场景的安全要求。外形尺寸方面，整体高度控制在180mm区间，最大宽度为120mm，前后厚度为70mm，属于单手可握持的摆件尺寸范畴，安装边界上，底部支撑脚的安装平面平面度公差控制在0.2mm以内，放置在平整桌面时不会出现晃动感，钟面安装位的内孔直径预留了标准机芯的安装间隙，配合公差选用H7/g6的间隙配合，机芯装入后无需额外粘接即可实现初步固定，后续可通过背部的卡扣结构完成锁紧。结构拆分上，整体分为外壳主体、钟面盖板、背部机芯仓盖三个主要部件，部件之间的连接采用卡扣加定位柱的组合方式，定位柱直径为3mm，插入深度为5mm，装配时可快速实现定位，卡扣的扣合量控制在0.6mm，既保证装配后的连接强度，也可在维修更换机芯时实现无损拆卸。外壳的壁厚均匀控制在2mm，所有转角位置都做了不小于R0.5mm的圆角过渡，避免注塑生产时出现应力集中导致的部件开裂问题，手臂与躯干连接的位置做了加厚的加强筋处理，筋位厚度为1.2mm，连接位置的强度可满足日常拿取时的受力要求，不会出现连接处断裂的问题。色彩分区上，不同颜色的区域做了0.3mm的断差处理，后续进行多色注塑或者喷涂分色时，可直接依托断差作为分色边界，不需要额外制作遮蔽治具，能有效降低后续生产的工艺成本。背部的机芯仓盖做了下沉式设计，仓盖与外壳主体的外表面保持齐平，不会破坏造型整体的外观完整性，仓盖上预留了电池更换的开口以及调时旋钮的避让孔，孔位位置与常规石英钟机芯的对应位置完全匹配，不需要额外调整机芯的安装角度即可完成所有操作功能。
