illy品牌联名款红色环形挂钟结构设计

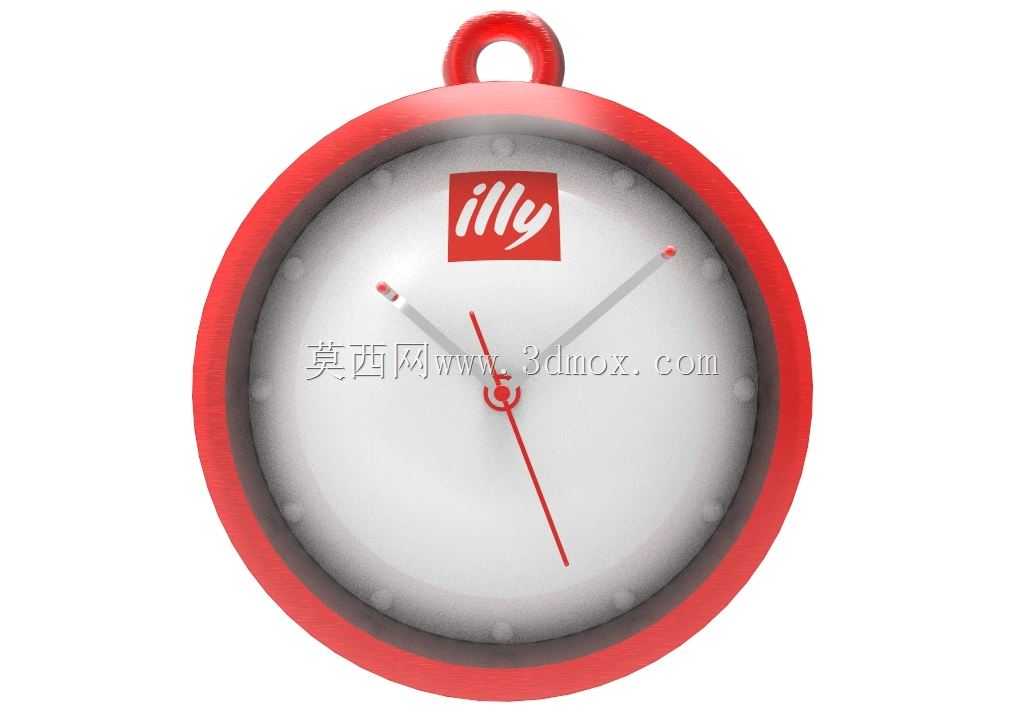

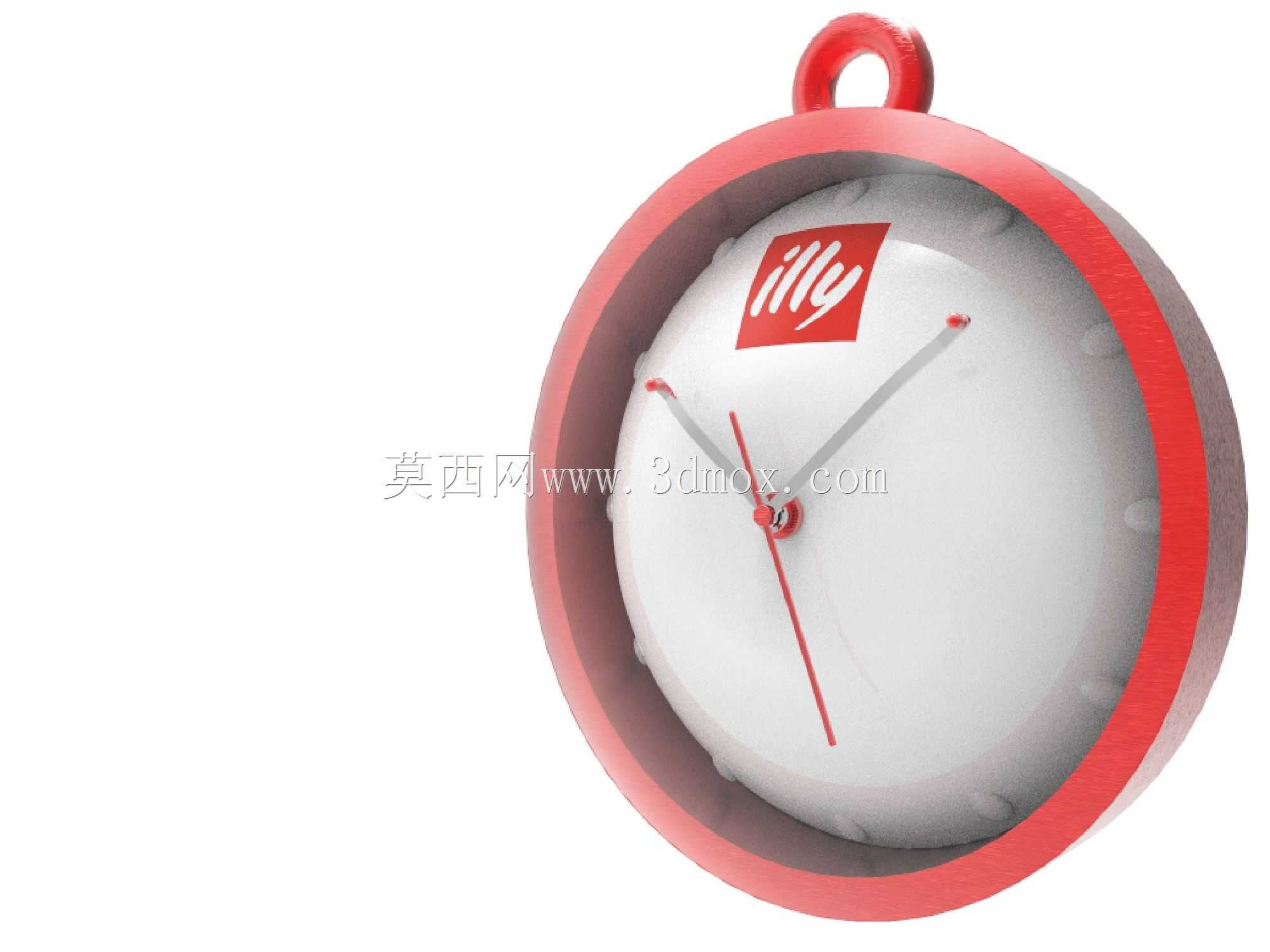

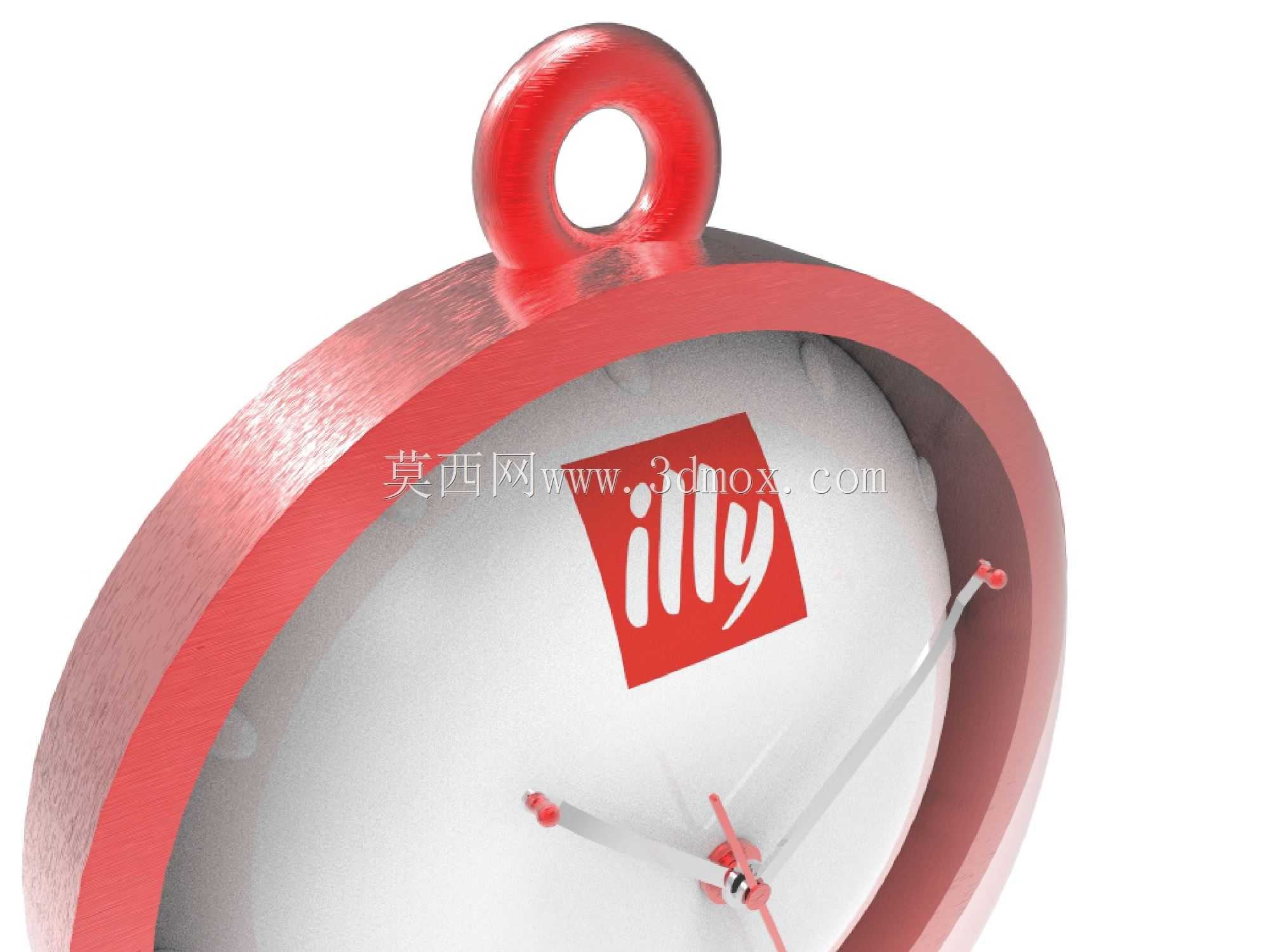

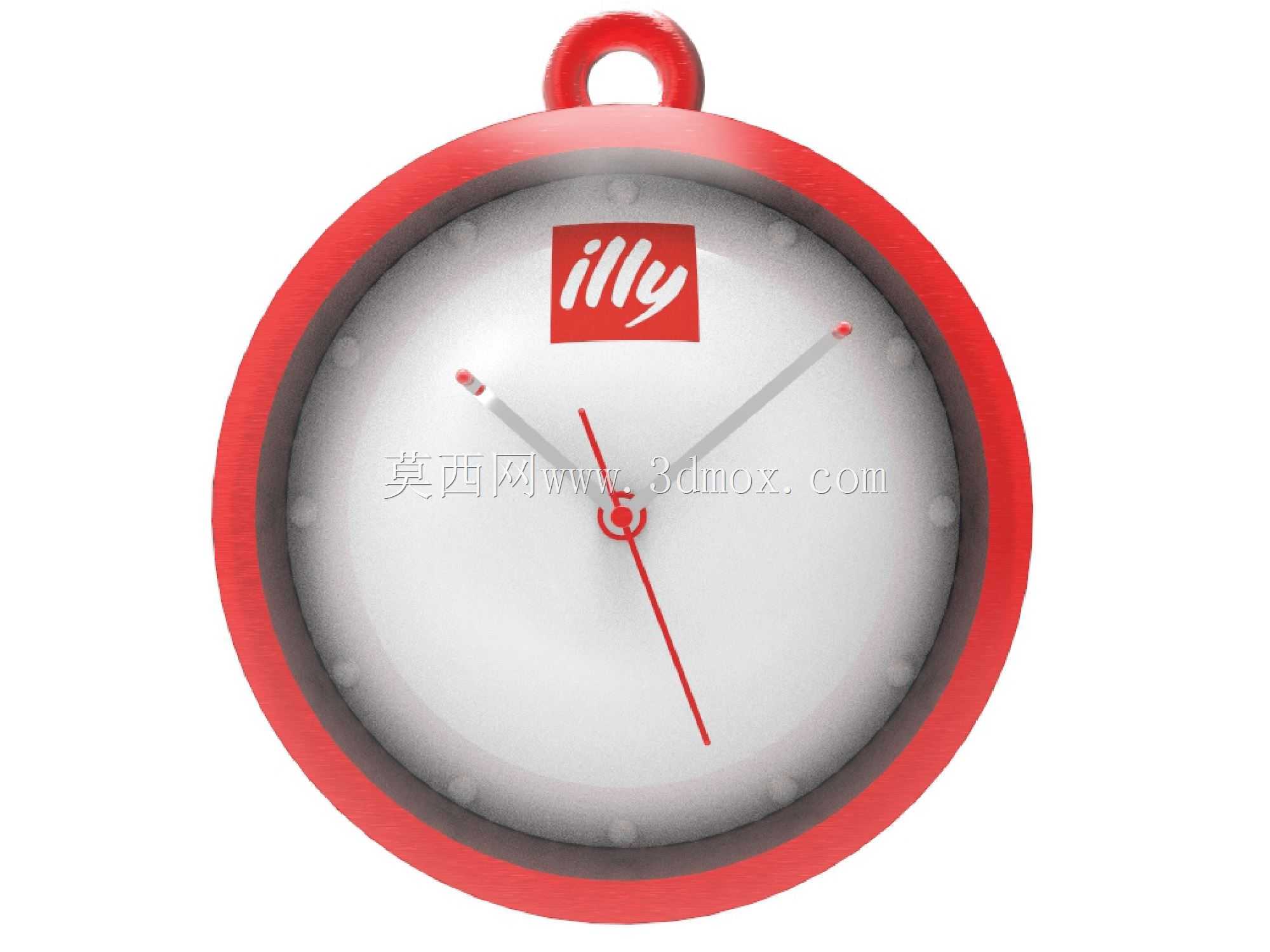

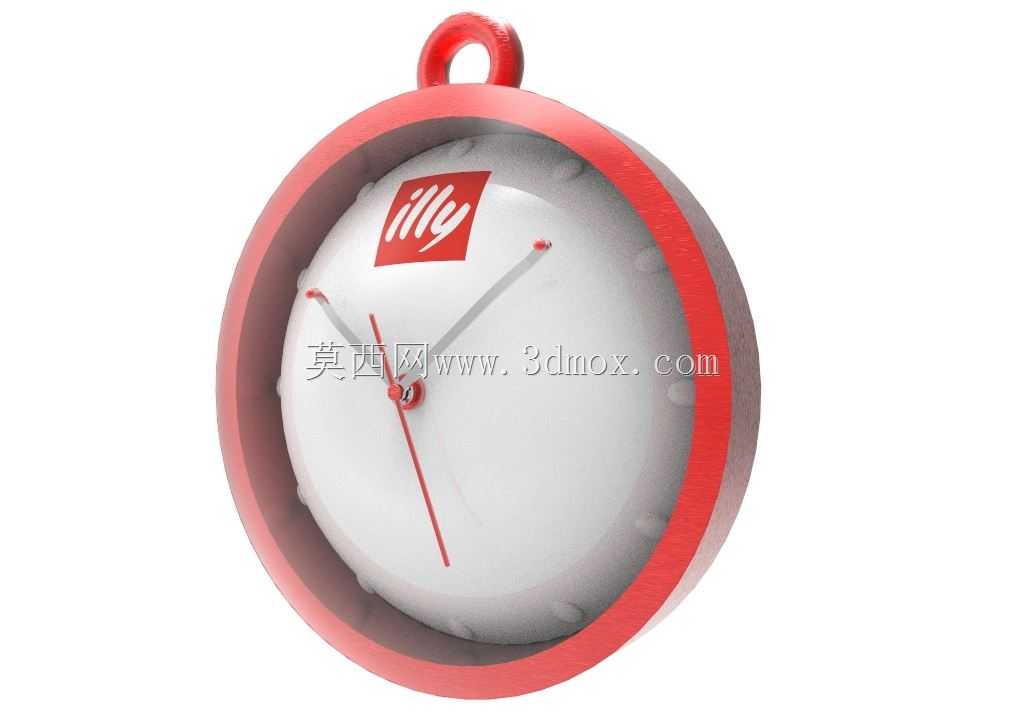

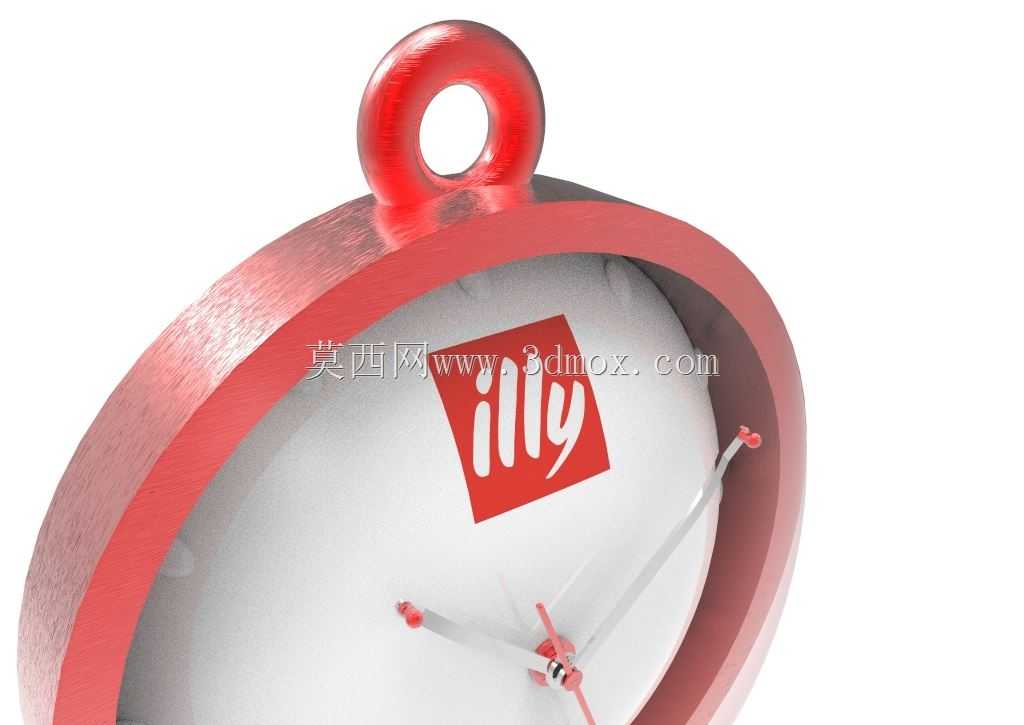

这款挂钟的结构设计围绕小型计时装置的日常使用场景展开，可适配家居墙面悬挂、咖啡门店吧台摆放、品牌周边展示等多种使用场景，核心功能是为空间提供精准计时服务，同时借助品牌视觉元素强化空间装饰属性。设计初期先明确了产品的核心定位：区别于常规方形、圆形平面挂钟，采用环形外框包裹钟面的结构，顶部集成一体式悬挂吊环，无需额外配置挂耳配件，减少装配零件数量的同时提升整体结构强度。外框采用圆弧过渡的厚边设计，边缘做R3圆角处理，避免日常擦拭、挪动过程中出现锐边划伤的情况，红色磨砂质感的外框表面处理，既匹配品牌视觉识别系统，也能减少日常使用中指纹、轻微划痕的留存，降低后期维护成本。钟面采用哑光白色基底，中心位置印刷品牌标识，指针采用红银配色，时针、分针末端做红色球形收尾，秒针为纤细银色杆件，既保证不同距离下的时间辨识度，也和外框的红色元素形成视觉呼应，避免色彩搭配过于突兀。从安装边界来看，整体外轮廓直径控制在180mm范围内，顶部吊环的内孔直径为20mm，可适配市面常规的墙面挂钩、无痕钉等安装配件，悬挂状态下整体厚度为45mm，不会过度突出墙面，避免日常走动过程中发生磕碰；如果作为桌面摆件使用，可搭配适配的环形支架，依托外框的圆弧底面实现稳定放置，无需额外改造结构。结构设计过程中，将钟芯的安装位设置在钟面中心的沉台结构内，沉台深度为8mm，可容纳常规的石英钟芯组件，外框和钟面的连接采用卡扣式结构，沿外框内侧均匀分布6个卡扣位，装配时无需额外打胶，通过卡扣的过盈配合即可实现钟面和外框的固定，后期更换电池、维护钟芯时，只需撬开卡扣即可拆分组件，降低售后维护的操作难度。指针的配重经过反复校核，时针、分针的重心靠近转轴位置，避免长期使用后出现指针偏移、走时不准的问题，吊环和外框采用一体化结构设计，衔接位置做加厚处理，悬挂状态下可承受5倍于产品自身重量的拉力，避免长期悬挂后出现吊环断裂、产品坠落的情况。考虑到不同使用场景的需求，外框的内壁做了1.5°的拔模斜度，既满足注塑生产的脱模要求，也能在钟面装配时起到导向作用，提升装配效率；钟面的刻度采用内凹的细线条设计，沿钟面内圈均匀分布，没有采用凸起的立体刻度，避免积灰后难以清理，同时哑光的钟面材质可以减少环境光线反射，即使在强光照射下也能清晰读取时间。整体结构没有冗余的装饰零件，所有外观元素都兼顾功能属性，红色外框除了视觉装饰作用外，也作为整个产品的主承载结构，集成了吊环、卡扣安装位、钟面限位结构等功能，减少了单独零件的开模成本，也让整体结构的可靠性更高，日常使用中不容易出现零件松动、脱落的问题。
