内燃机活塞连杆组件结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:321749
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计

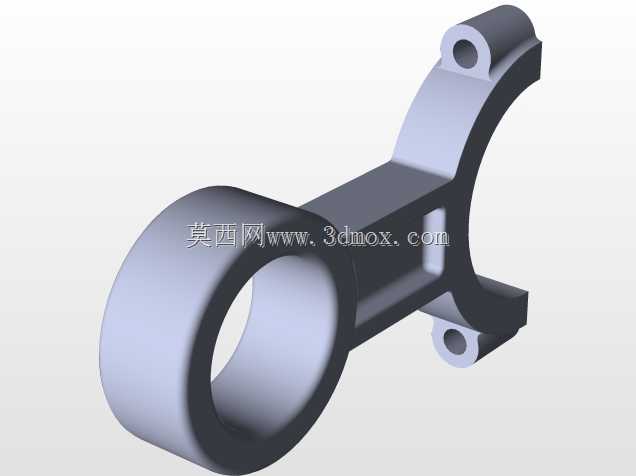

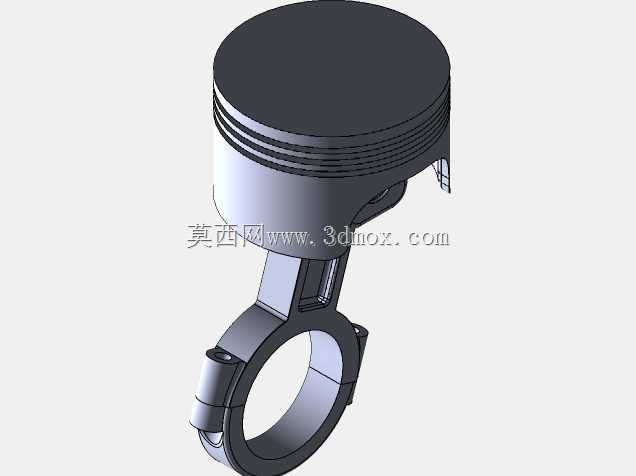

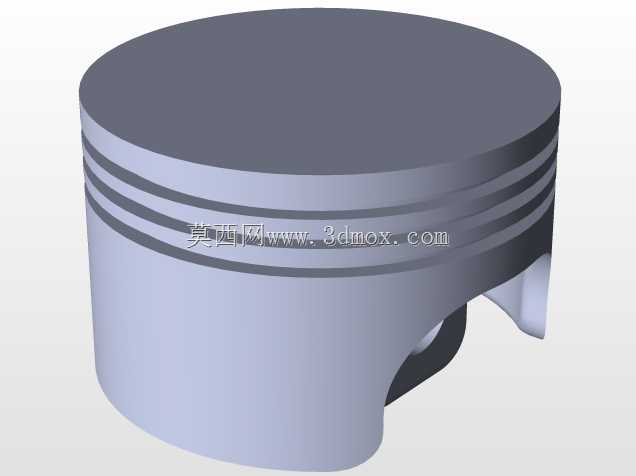

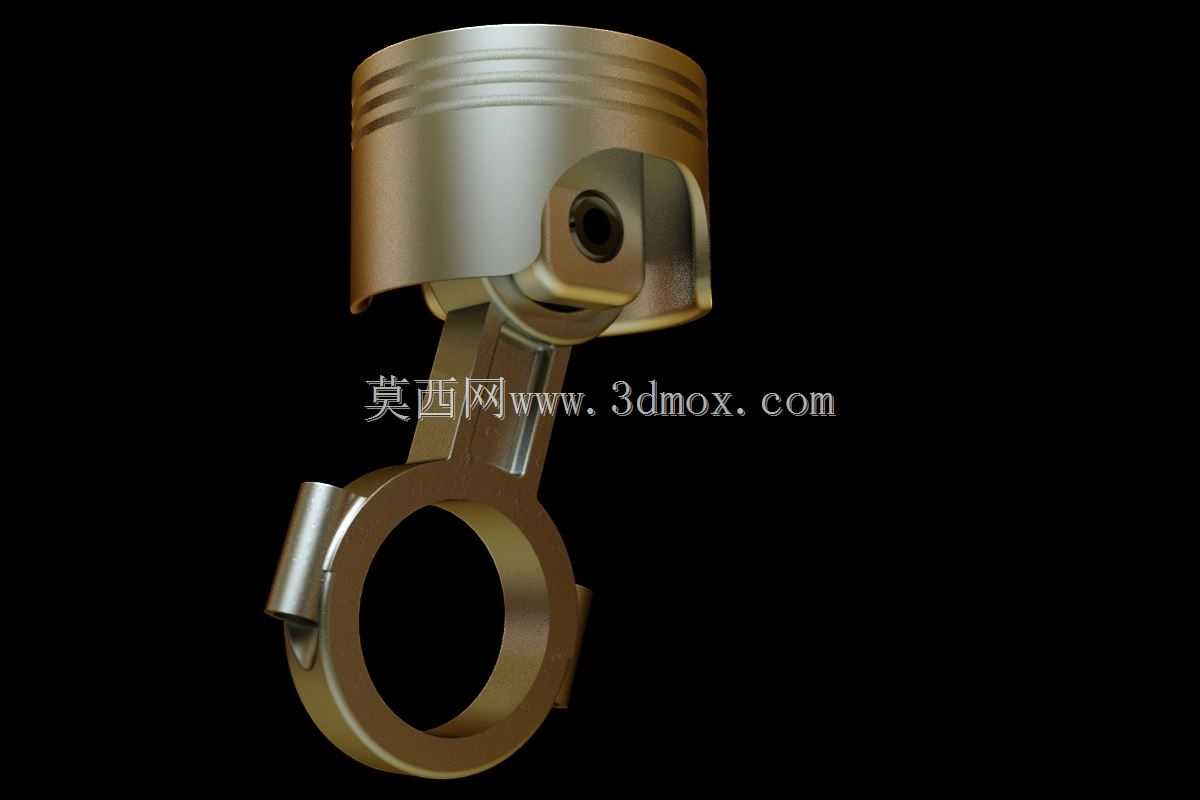

这套活塞连杆组件是内燃机动力转换环节的核心执行部件,日常在车用汽油机、小型通用动力机械、农用动力设备的气缸内部承担往复运动到旋转运动的能量转换职责,工作时需要持续承受燃烧室爆燃产生的瞬时高压冲击,同时在数千转每分钟的往复运动中克服惯性力带来的交变载荷,对结构强度、配合精度都有非常严苛的工程要求。从结构设计逻辑来看,活塞头部预留了三道环槽的安装位置,最上方两道为气环安装位,用来密封燃烧室的高压燃气,避免做功行程中燃气窜入曲轴箱造成功率损失,最下方一道为油环安装位,用来刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳。活塞顶部的凹坑造型是配合燃烧室形状设计的,能够在压缩行程终点引导混合气形成合理的涡流,提升燃烧效率,活塞销座部位做了加厚加强处理,用来分散活塞销传递的爆发压力,避免应力集中造成销座开裂。连杆部分采用了工字型截面的杆身设计,这种结构可以在尽可能降低自身重量的前提下,保证足够的抗弯和抗扭强度,毕竟高转速下连杆的往复惯性力和自身重量直接相关,过重的连杆会提升曲轴的动平衡校正难度,还会增加曲轴轴承的负荷。连杆小头通过活塞销和活塞连接,内部预留了衬套安装位,工作时衬套可以建立稳定的润滑油膜,降低活塞销的磨损速率,连杆大头为剖分式结构,通过连杆螺栓和连杆盖紧固,安装时可以包裹住曲轴的连杆轴颈,大头内部同样预留了轴瓦安装位,轴瓦表面的减磨合金层可以在高压滑动摩擦状态下降低轴颈的磨损,同时轴瓦上的油槽和油孔可以和曲轴内部的油道对齐,让压力润滑油持续输送到摩擦表面形成油膜。从安装边界来看,活塞的裙部设计为微椭圆型,冷态下裙部横截面长轴垂直于活塞销方向,工作时受热膨胀以及受侧压力变形后,裙部会趋近正圆形,保证和气缸壁的配合间隙处于合理范围,既不会因为间隙过大造成敲缸异响,也不会因为间隙过小导致热态下活塞卡滞在气缸内。活塞销采用全浮式设计思路,正常工作温度下活塞销可以在连杆小头衬套和活塞销座内自由转动,这样可以让活塞销的磨损更加均匀,延长使用寿命,安装时活塞销两端会用卡簧限位,防止销子轴向窜动刮伤气缸壁。在实际工程应用中,这类组件的尺寸匹配需要和气缸直径、曲轴行程、压缩比参数严格对应,活塞的上止点、下止点位置直接决定了发动机的排量大小,连杆的中心距尺寸会直接影响发动机的压缩比,同时也会影响活塞在气缸内的运动侧推力大小,侧推力过大不仅会加剧活塞裙部和气缸壁的磨损,还会提升发动机运转的机械噪音。设计过程中需要反复校核活塞不同部位的热膨胀量,活塞头部因为直接接触燃烧室高温燃气,工作温度远高于裙部,所以头部直径会比裙部略小,避免热态下头部膨胀卡在气缸内。连杆的螺栓连接部位需要严格控制拧紧力矩和拧紧顺序,既要保证结合面有足够的压紧力,防止工作中连杆盖松动造成严重的机械故障,也要避免拧紧力矩过大造成螺栓屈服变形或者连杆大头孔失圆,影响轴瓦的配合精度。这套组件的运动轨迹直接决定了内燃机的运转平顺性,设计阶段需要对活塞、连杆、活塞销分别做重量分组,同一台发动机上装配的活塞连杆组重量差需要控制在很小的范围内,避免因为重量差过大造成曲轴运转时的不平衡振动,这种振动不仅会带来额外的噪音,还会加速曲轴轴承、气缸壁等相关部件的疲劳损坏。在实际维修和装配场景中,活塞连杆组件的安装方向有严格要求,活塞顶部的避让凹坑、连杆的喷油孔方向都需要和发动机的设计方向对齐,装反之后会造成气门碰撞活塞、润滑油路供油不足等严重故障。
