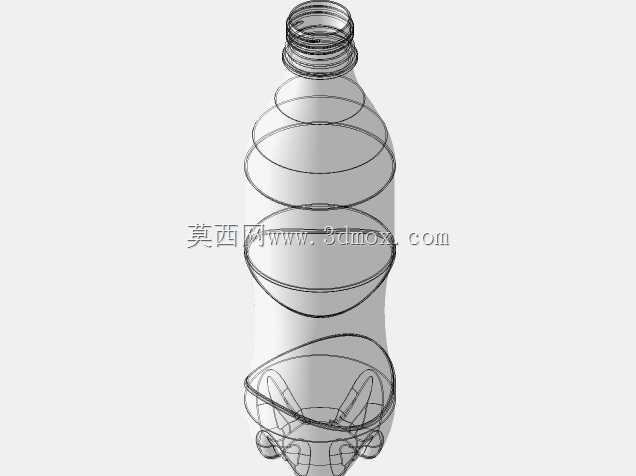

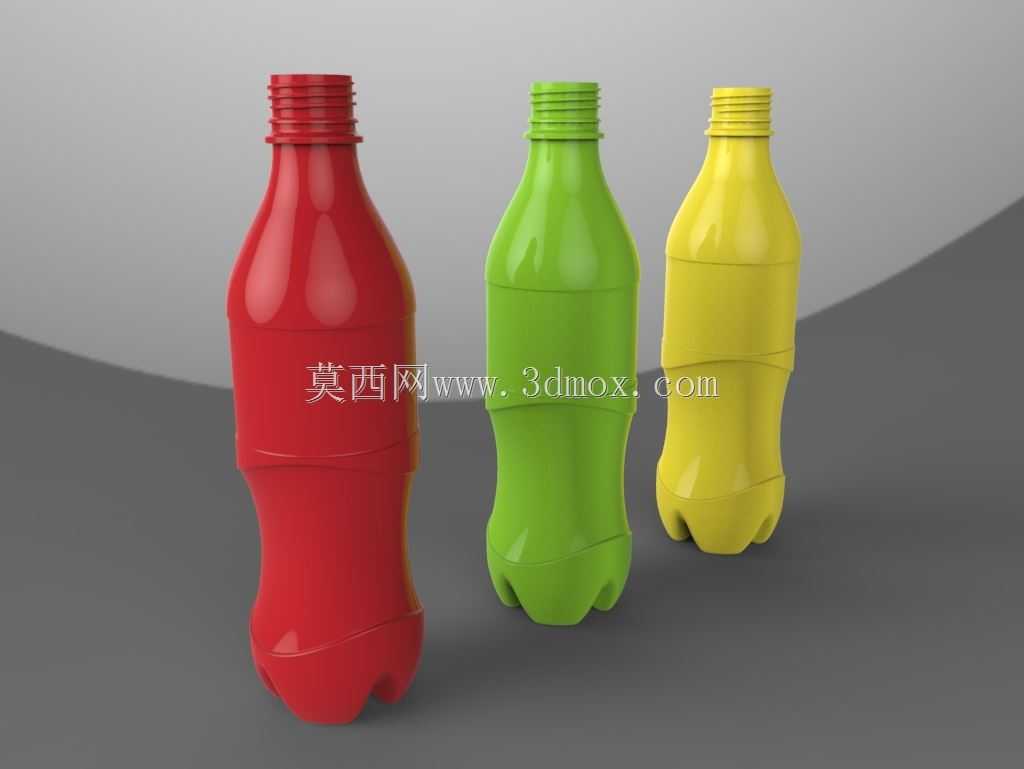

三色PET碳酸饮料瓶结构设计方案

日常快消品流通环节里，碳酸饮料的包装容器需要同时满足承压、握持、堆码、灌装适配等多重工程要求，这类PET吹塑瓶的结构设计并非简单的曲面造型，每一处轮廓变化都对应实际生产与使用环节的硬性约束。从瓶身整体结构来看，底部采用的五瓣式内凹花瓣底结构，是含气饮料瓶的核心承压设计，碳酸饮料灌装后内部会维持0.4-0.6MPa的二氧化碳内压，普通平底结构在长期承压、温度波动环境下容易出现鼓底变形，导致瓶身无法稳定直立，五瓣式的加强筋结构可以将内部压力均匀分散到各个支撑瓣上，同时预留足够的冷缩热胀形变余量，避免运输过程中温差变化导致的瓶底开裂、站立不稳问题。瓶身中段的环形内凹加强筋，一方面是提升瓶身的径向抗挤压能力，整箱堆码过程中，单瓶需要承受上层3-5层货品的垂直压力，同时物流周转环节的侧向挤压也会作用在瓶身中段，环形筋的存在可以让瓶身受挤压时优先在筋位产生可控形变，不会出现整体瘪塌导致内容物泄漏、瓶身报废的问题；另一方面，这些环形筋的位置刚好匹配人手握持的指节分布，消费者单手握持时手指可以自然卡在筋位凹槽处，即便瓶身外壁因为冷藏产生凝露，也能提供足够的摩擦力，避免打滑脱手。瓶口部分采用的是标准PCO1881碳酸饮料瓶口螺纹结构，这个尺寸是行业通用的灌装适配标准，螺纹的导程、牙型深度、瓶口密封面的平面度都有严格的公差要求，既要匹配高速灌装线的旋盖头作业参数，保证旋盖扭矩稳定在1.2-1.8N·m区间，不会出现旋盖过紧导致消费者难以开启、或是旋盖过松导致密封失效漏液的问题，同时瓶口的防盗环连接桥强度也要经过校核，开启时连接桥能整齐断裂，留下明显的开启痕迹，起到防伪、防篡改的作用。瓶肩位置的平滑过渡曲面，是兼顾吹塑成型工艺与内容物灌装流速的设计，吹塑过程中型坯在模具内拉伸吹胀时，瓶肩位置的料流拉伸比需要控制在合理区间，曲面曲率过大会导致局部拉伸过度，瓶壁厚度不均，承压能力下降；曲率过小则会导致瓶肩位置积料，原料利用率下降，同时灌装完成后倒置排气、残留液排出时，平滑曲面可以避免液体在瓶肩位置残留，保证内容物可以完全倒出。从安装与适配边界来看，这类瓶型的整体高度控制在230mm左右，瓶身最大直径66mm，刚好适配标准330ml碳酸饮料的装箱规格，12瓶装箱时内格尺寸可以做到通用化，不需要针对瓶型单独调整纸箱、周转箱的模具尺寸；同时瓶身的最大外径也匹配自动售货机的货道尺寸，常规蛇形货道的内径为70mm，预留4mm的间隙可以保证瓶子在货道内下滑顺畅，不会出现卡瓶、掉瓶故障。不同配色的瓶身除了视觉区分品类的作用外，色母的添加比例也会影响瓶身的阻隔性能，比如深色瓶身可以更好地阻挡紫外线，避免内容物在光照下出现风味变化、二氧化碳逸散速度加快的问题，透明瓶则多用于果味碳酸饮品，突出内容物的色泽观感。在建模过程中，这类薄壁容器的曲面需要保证G2连续，避免出现棱角、折面，否则吹塑成型时会在曲面不连续位置出现应力集中，受压时容易从应力集中点开裂；同时壁厚分析需要覆盖整个瓶身，底部支撑位置的壁厚控制在0.35-0.4mm，瓶身中段壁厚0.25-0.3mm，瓶口位置因为要配合瓶盖密封，壁厚需要达到1.2mm以上，保证螺纹的强度与密封面的刚性。实际生产中，这类瓶型的设计还要和吹塑模具、灌装线的拨瓶轮、贴标机的定位结构匹配，瓶身的定位缺口、贴标区域的平面度都要符合设备的作业要求，比如套标机的标签膜收缩需要瓶身对应位置没有凸起结构，保证标签收缩后平整无褶皱，喷码位置的曲面曲率要适配喷码头的焦距，保证生产日期喷印清晰无变形。
