GRILLO OMEGA 35T重型起重卸扣结构设计

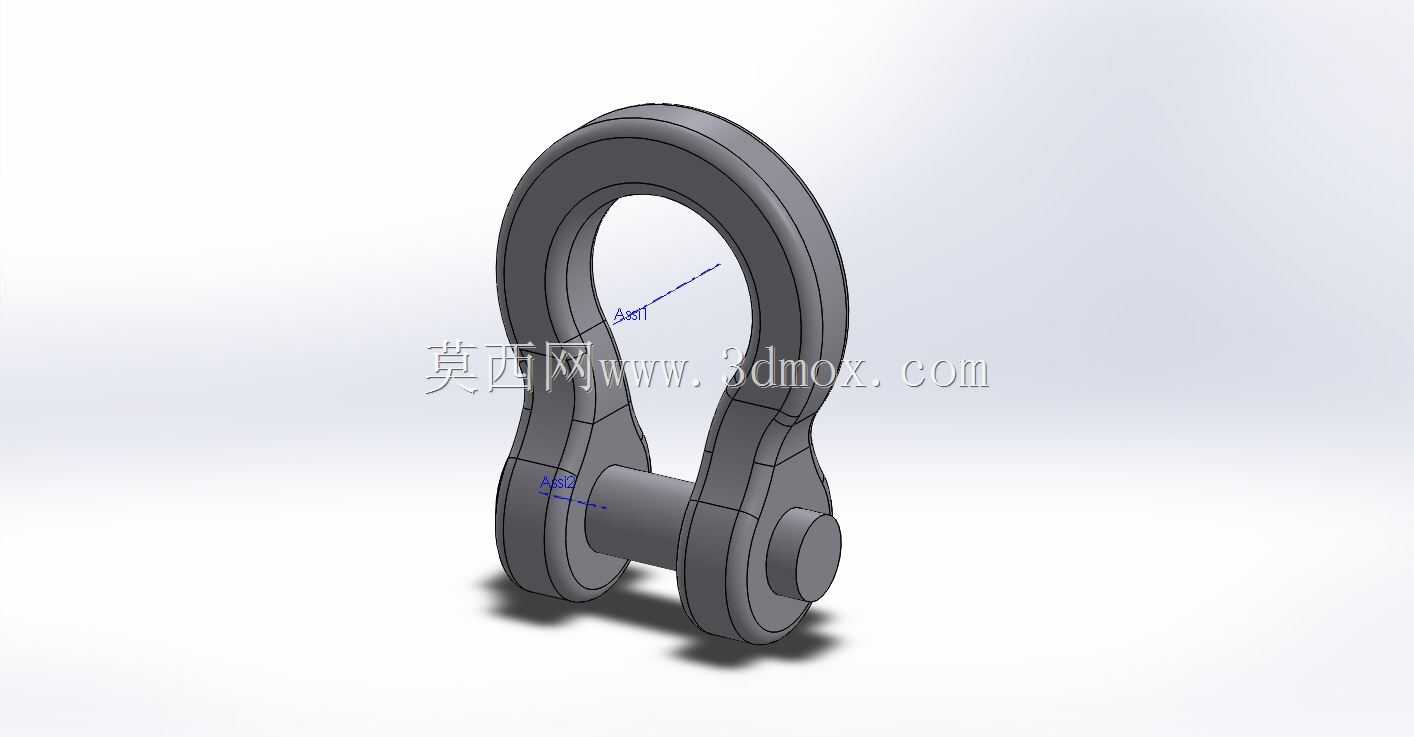

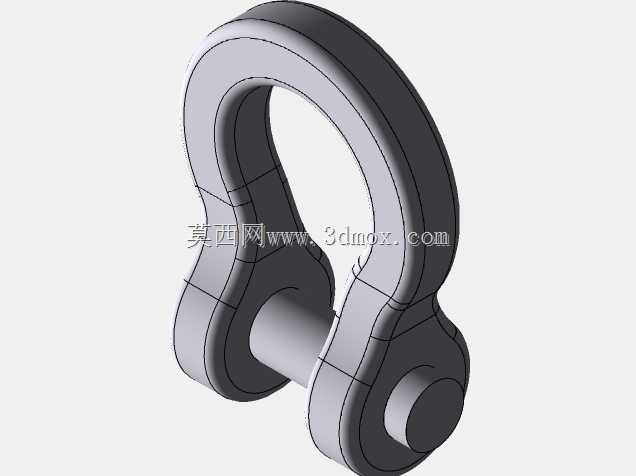

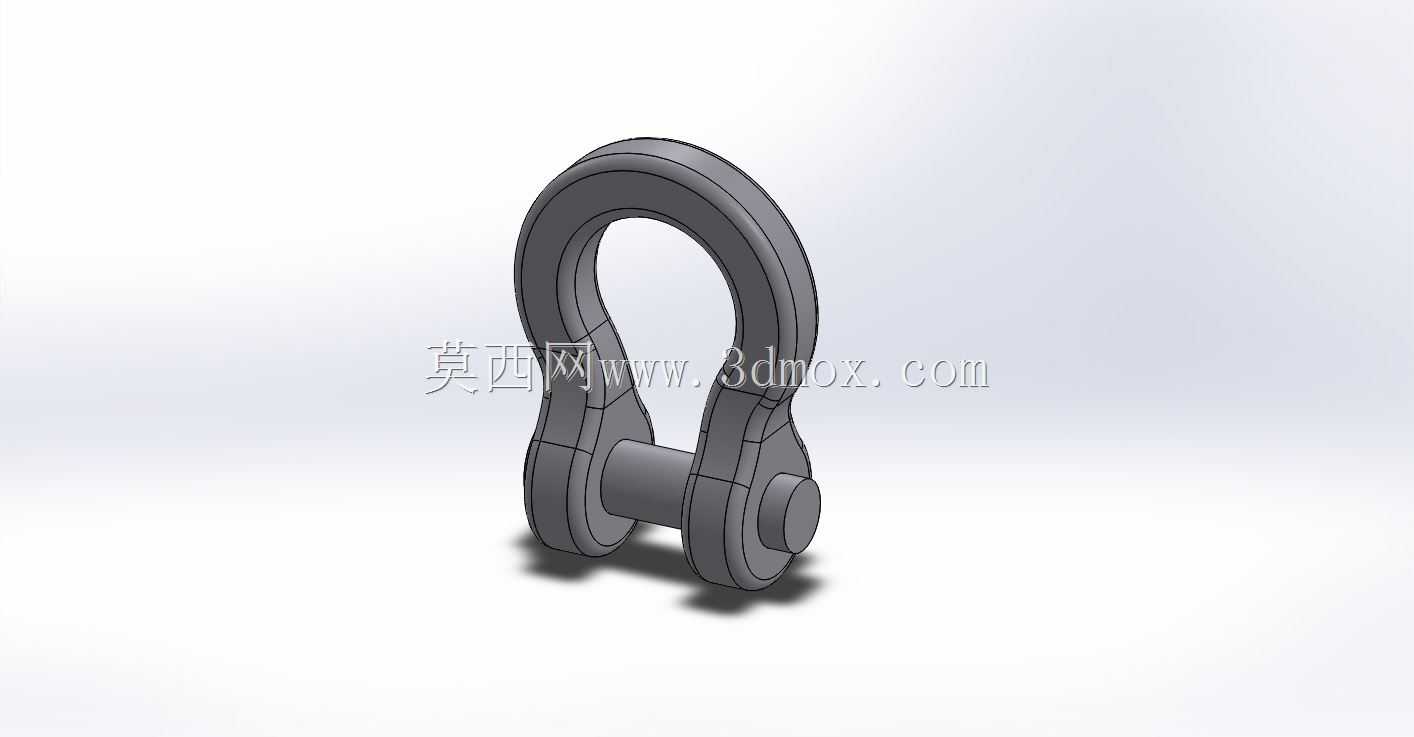

在重型吊装、船舶系泊、矿山设备转运、大型钢结构安装这类重载作业场景里，卸扣作为索具系统里的核心连接承载部件，其结构可靠性直接决定整个作业链路的安全冗余，本次呈现的GRILLO OMEGA 35T规格卸扣，就是针对大吨位静载、动载交替作业工况开发的连接构件。从实际作业的适配性来看，这类欧米茄型卸扣区别于普通直型卸扣的核心点，在于其环体的弧形轮廓设计，能够让索具、钢丝绳、吊装带在挂接后自然贴合环体内壁，避免局部应力集中在环体的直角弯折区域，尤其是在多根索具呈夹角吊装时，弧形环体能让载荷沿环体截面均匀传递，不会出现普通卸扣常见的环体弯折处应力超限、长期使用产生微裂纹的问题。从功能特性上看，该款卸扣额定承载能力达35吨，适配大吨位起重作业的载荷需求，横销采用带轴肩的圆柱销结构，装配后横销与环体销孔采用间隙配合，既保证拆装时的顺畅性，又能在承载时让横销均匀承受剪切力，不会因为配合过紧导致受力偏载，也不会因为间隙过大产生横向窜动，影响挂接索具的稳定性。环体的截面采用变厚度设计，在挂接索具的弧形承载段，环体截面厚度更大，对应应力分布最高的区域做了材料补强，而在与横销配合的直段区域，截面厚度适当收窄，在保证整体强度的前提下控制构件自重，降低现场作业人员拆装搬运的劳动强度。设计过程中，首先围绕35吨额定载荷做了受力边界核算，考虑起重作业里常见的动载系数1.25倍、不均衡载荷系数1.1倍的叠加影响，环体材料选用高强度合金结构钢，整体锻造后做调质处理，保证芯部韧性与表面硬度的匹配，避免重载下发生脆性断裂或者塑性变形。外形尺寸上，环体内腔的净空尺寸经过优化，能够同时容纳两根直径适配的重型钢丝绳索具，或者大吨位吊装带的环眼部分，不会因为内腔空间不足导致索具堆叠挤压，加剧索具的磨损；横销的伸出长度做了严格控制，装配后横销端部不超出环体外侧的安装平面，避免在吊装移位过程中横销端部剐蹭周边设备或者构件，也防止异物碰撞导致横销移位脱出。安装边界方面，该卸扣的环体外侧轮廓做了圆弧过渡处理，没有尖锐棱角，在穿入索具环眼或者连接吊耳时，不会刮伤索具的编织层或者吊耳的接触面；横销的端部设计有同轴的拆卸工艺孔，现场可以用标准撬棍或者圆钢插入孔内转动横销完成拆装，不需要额外定制专用工具，适配野外作业、码头作业这类工具配备不全的现场场景。在船舶系泊场景里，这类卸扣可以用于锚链与锚的连接，也可以用于缆绳与系缆桩的转接，其环体的弧形结构能够适应船舶随波浪起伏产生的多方向载荷变化，不会因为载荷方向频繁变化导致环体局部疲劳；在大型钢结构吊装场景中，该卸扣可以作为吊耳与钢丝绳之间的过渡连接件，承载时环体的受力方向始终沿环体切线方向传递，保证应力流顺畅，不会出现附加弯矩。设计时还特意规避了普通卸扣常见的横销转动松脱问题，横销与环体销孔的配合段做了轻微的过盈定位段，装配到位后横销不会因为作业中的振动自行转动脱出，同时又能在需要拆卸时通过敲击顺利取出，兼顾防松性能与拆装便利性。环体表面做了发黑防锈处理，能够适应户外露天、海边高盐雾的作业环境，减少日常维护的工作量，表面粗糙度控制在合理范围，既不会因为过于粗糙加速索具磨损，也不会因为表面过于光滑导致挂接时索具打滑。从三维建模的角度来看，该模型完整还原了锻造卸扣的所有工艺特征，包括环体锻造时的分模线位置、横销与环体的配合间隙、环体截面的渐变过渡，能够直接用于索具系统的装配干涉检查，也可以作为吊装方案模拟时的标准构件，验证吊装过程中卸扣与周边构件的运动间隙，避免实际吊装时出现卡滞、碰撞的问题。
