SKF带齿外圈调心滚子轴承结构设计

在矿山破碎、冶金轧钢、重型输送这类重载且轴系易出现挠曲变形的工况场景中，常规圆柱滚子轴承往往因为无法补偿轴的对中偏差，出现滚道偏磨、保持架断裂、早期失效的问题，这类带特殊齿形外圈的SKF调心滚子轴承，正是针对这类复杂重载工况开发的专用支承部件。从实际设备适配来看，这类轴承常被安装在大型振动筛的激振器支承位、破碎机的偏心轴装配段、长距离带式输送机的改向滚筒轴端，除了承担径向重载之外，还能承受一定比例的双向轴向载荷，同时补偿轴系因安装误差、负载变形带来的2-3度角度偏差，避免局部应力集中造成的零件损坏。

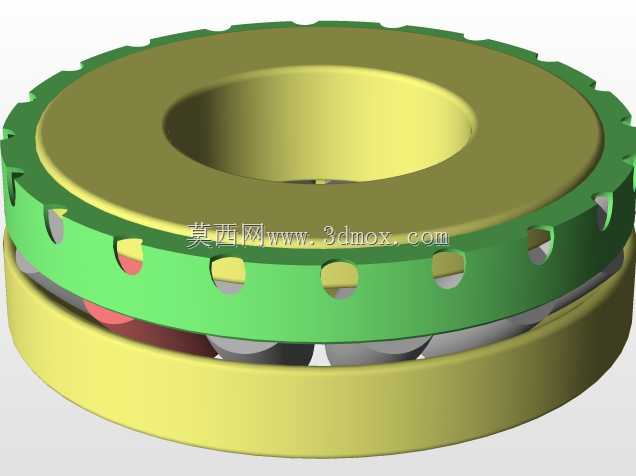

从结构设计逻辑来看，该轴承采用双列球面滚子排布，内圈为双滚道结构，滚道与滚子的母线为修正线接触形态，可在偏斜状态下保证滚子与滚道的有效接触面积，避免边缘应力集中；外圈外侧设计的均匀分布齿槽结构，并非用于传动啮合，而是为了适配特定设备的轴承座防转定位需求，部分带轴向锁紧结构的轴承座会通过卡爪嵌入这些齿槽，防止轴承外圈在重载交变载荷下出现跟转蠕变，避免轴承座配合面磨损导致的装配间隙超差。保持架采用分体式铜合金实体结构，兜孔设计预留了足够的润滑脂存储空间，同时在兜孔边缘做了圆弧倒角处理，减少滚子运转时的保持架摩擦阻力，即使在冲击载荷下也能稳定约束滚子位置，避免滚子歪斜卡滞。

从安装边界与尺寸适配角度，该轴承内径80mm、外径170mm、宽度54mm，属于中宽系列调心滚子轴承，安装时需注意轴与内圈的配合采用k6过渡配合，轴承座孔与外圈的配合采用H7间隙配合，预留足够的外圈轴向游动余量，适配轴系受热伸长的位移需求。装配前需清理滚道与滚子表面的防锈油脂，填充对应工况的极压锂基脂，注脂量控制在轴承内部空腔的1/3到1/2，避免过量注脂造成运转温升过高。外圈的齿槽在装配时需与轴承座的防转卡爪完全对齐，不得强行敲击装配，避免齿部变形影响防转效果。

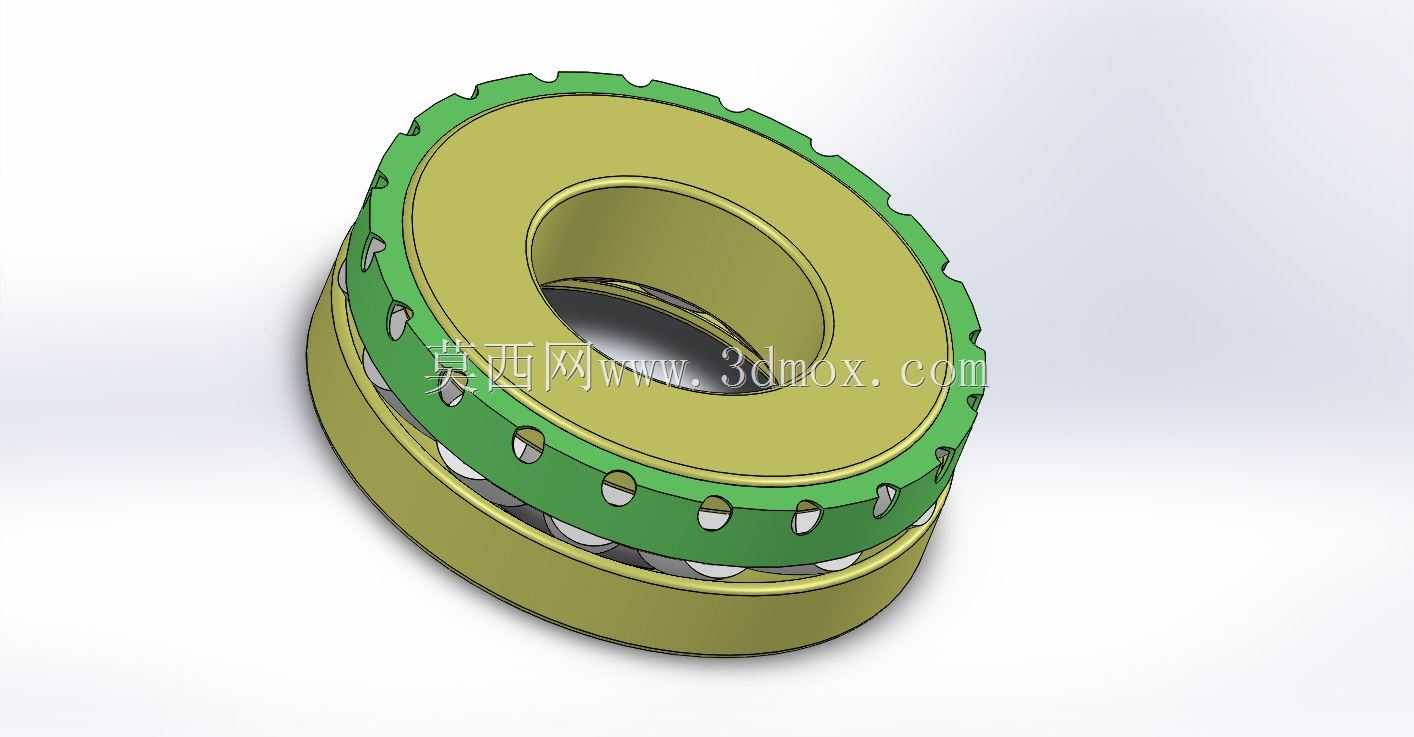

在实际运维过程中，这类轴承的失效大多并非因为自身承载能力不足，而是安装对中偏差过大、润滑不足、外圈蠕变未被限制导致的，设计时在轴承座外侧预留的测温传感器安装位，可实时监测轴承运转温度，当温度超过75摄氏度时需及时检查润滑状态与装配间隙。轴承的密封结构采用内置式接触密封圈，可阻挡外界粉尘、水汽进入滚道内部，适配多粉尘、高湿度的恶劣工矿环境，相比开式轴承能大幅延长维护周期，减少设备停机维护的时间成本。建模过程中对滚子与滚道的接触曲率做了精准匹配，还原了保持架的兜孔间隙与齿槽的尺寸公差，可直接用于设备的虚拟装配干涉检查、轴系刚度仿真分析，为整机结构设计提供准确的零件参考依据。
