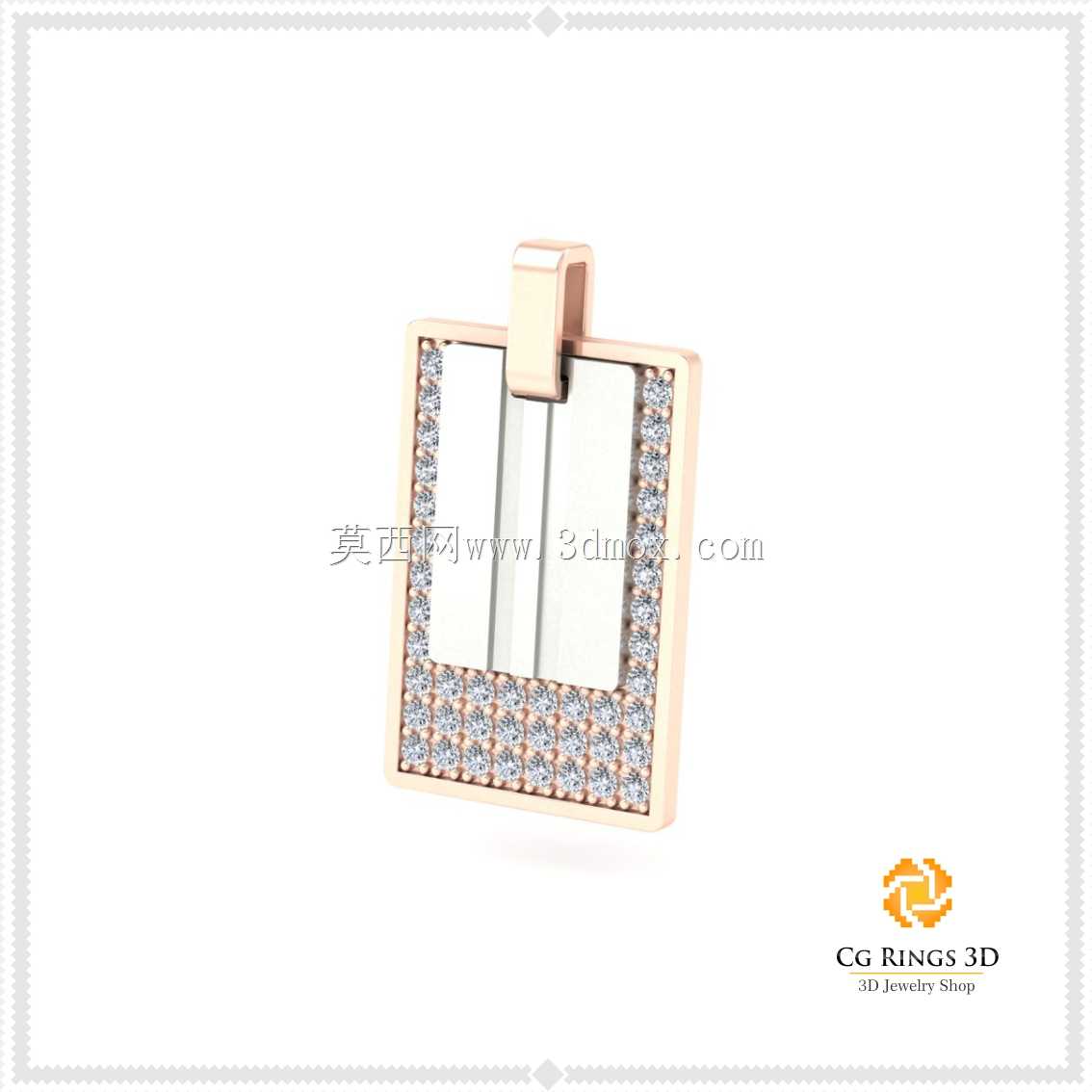

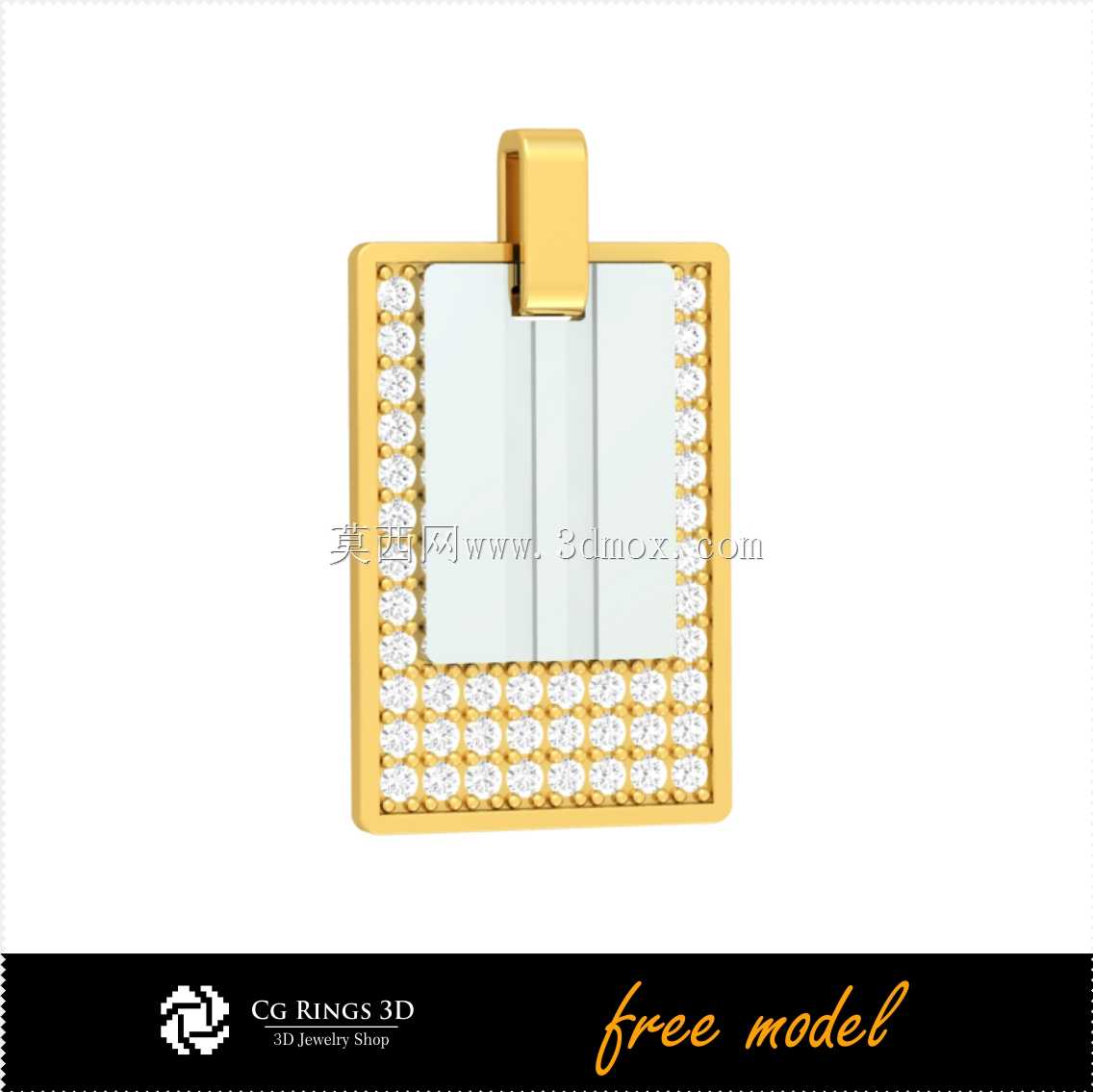

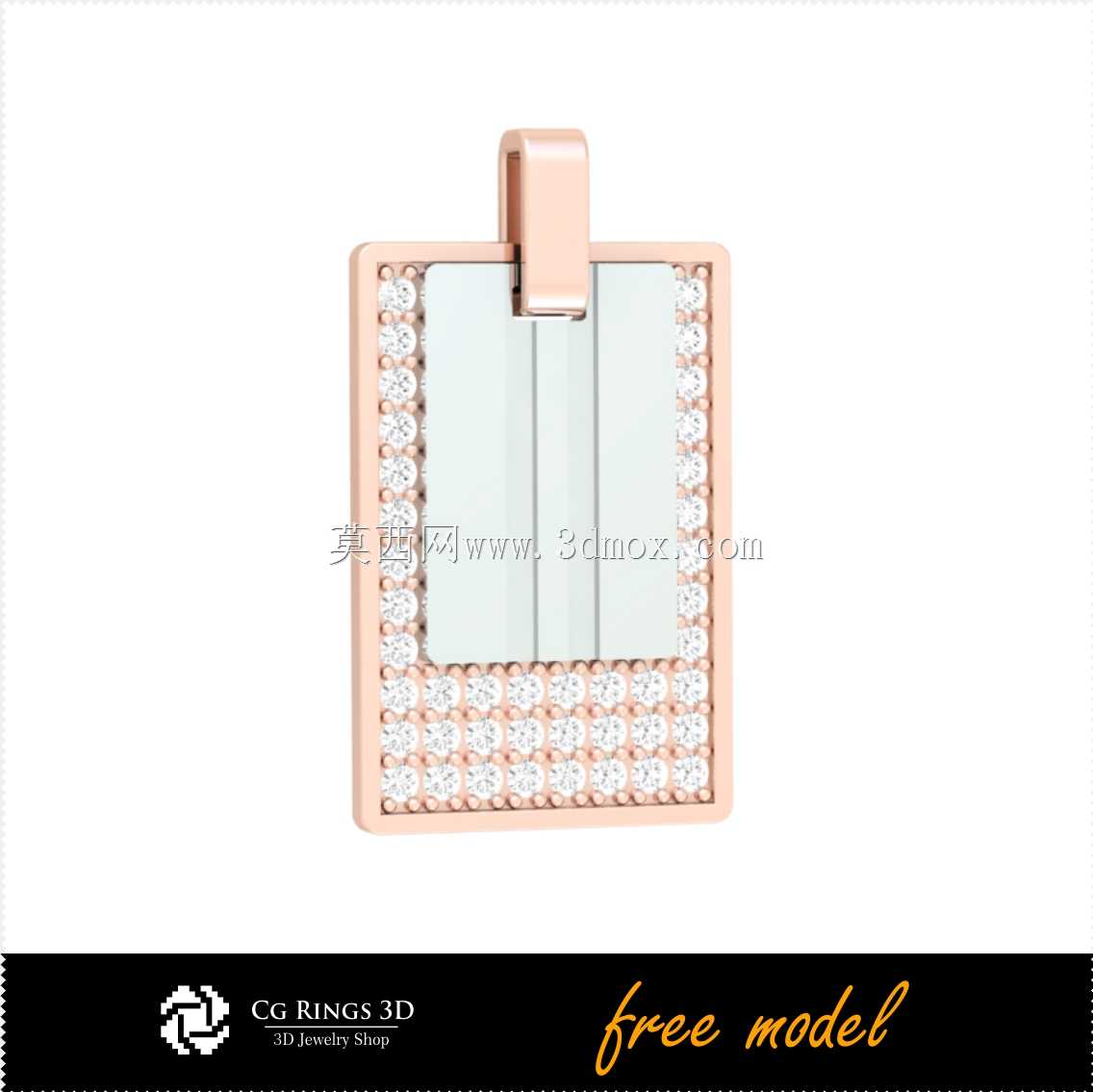

方形镶钻双拼色金属吊坠结构设计

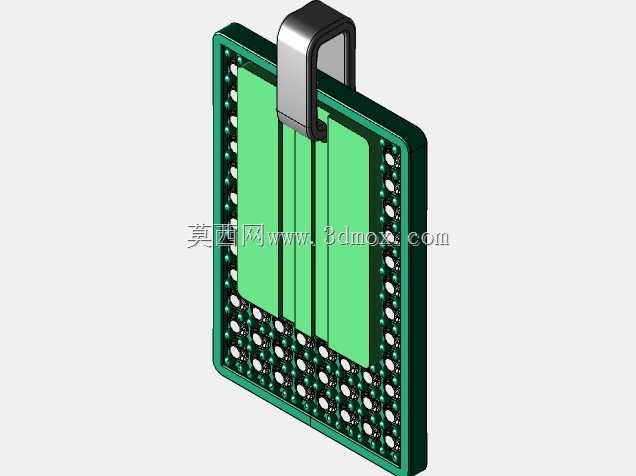

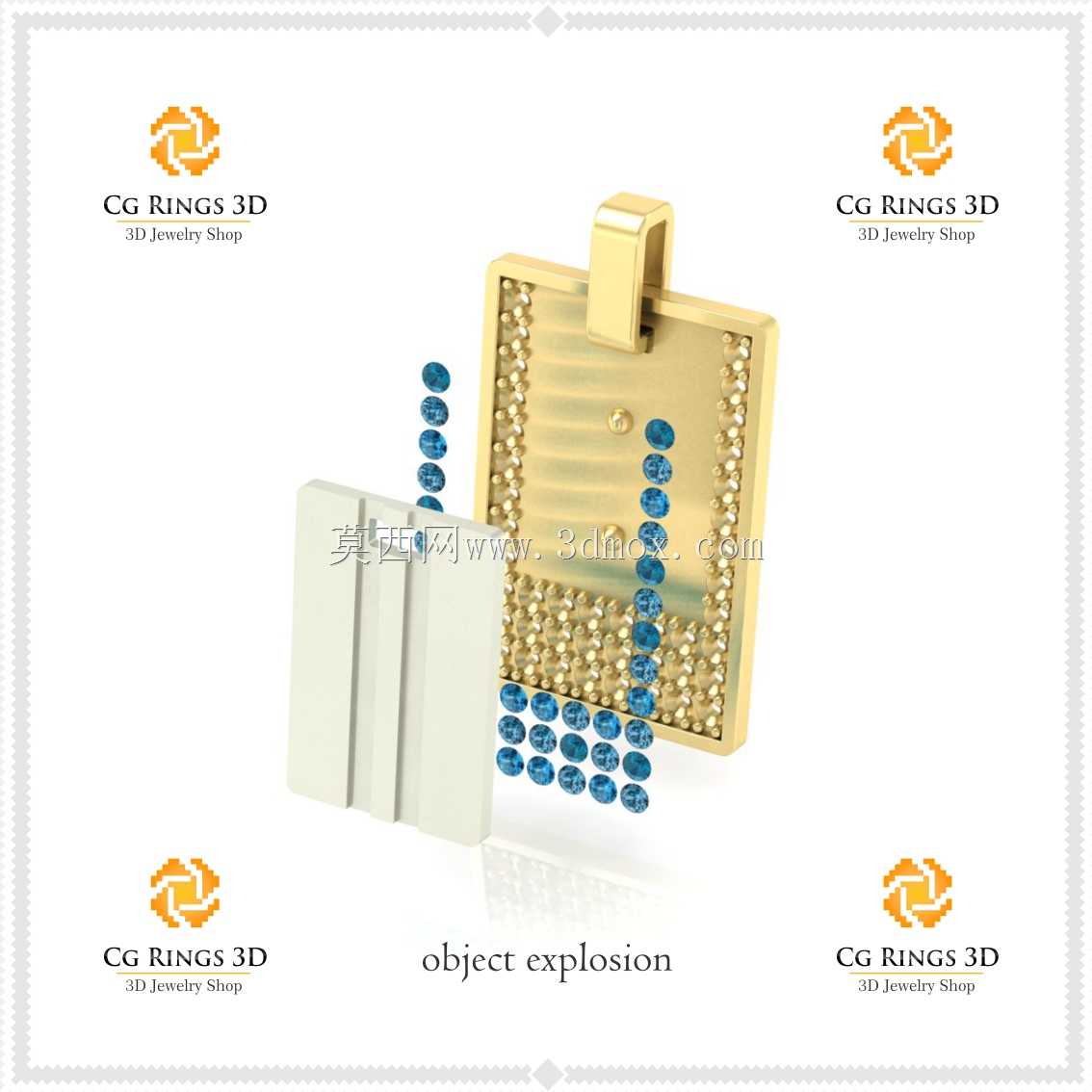

这款方形镶钻挂坠的结构设计，首先要匹配珠宝加工的实际生产场景，适配CNC精雕、蜡模铸造以及后续镶石工序的加工边界，挂扣部分采用一体化的扁方挂鼻结构，挂鼻的内孔宽度预留了适配常规肖邦链、O字链的穿入空间，内孔边缘做了R0.2的圆角倒边处理，避免长期佩戴过程中链节与挂鼻硬接触产生的磨损，也防止链节卡滞影响佩戴顺滑度。主体外框采用等宽的方形围边设计，围边的宽度控制在1.8mm，围边内侧预留了连续的钻石镶口位，每个镶口的间距根据配钻的直径做等距排布，镶口的爪位高度统一控制在0.3mm，既能够保证钻石镶嵌后的夹持力，避免日常佩戴过程中钻石脱落，也不会因为爪位过高刮蹭衣物或者皮肤。围边内部的主体饰片采用双竖槽分块的设计，三块等宽的平面饰片通过两条0.4mm宽的凹槽做视觉分割，饰片表面做平面光面处理，没有额外的浮雕纹理，一方面能够降低CNC加工的走刀复杂度，减少后续抛光工序的工作量，另一方面光面的金属质感和围边的碎钻火彩形成视觉对比，提升整体的层次感。从安装边界来看，整个吊坠的整体外轮廓尺寸控制在15mm见方，整体厚度不含挂扣为2.2mm，挂扣突出主体顶面的高度为4mm，整体重量控制在3g左右，适配日常佩戴的重量需求，不会因为过重造成佩戴时的颈部拉扯感。设计过程中需要考虑3D打印蜡模的成型精度，所有的薄壁位置厚度不低于0.5mm，避免蜡模打印过程中出现变形或者断损，同时围边的镶口位置做了0.1mm的拔模斜度，方便后续铸造后的脱模操作，减少后期修整的工作量。在实际生产适配中，该结构既可以适配K金、铂金等贵金属的铸造加工，也可以适配硬金、银饰的批量生产，镶石位的尺寸统一，不需要针对不同批次的配钻做单独的镶口调整，能够有效提升批量生产的加工效率。挂鼻与主体的连接位置做了加厚的过渡圆角，避免连接处应力集中，在受到外力拉扯时不会出现断裂的情况，连接位置的内侧做了掏空处理，在保证结构强度的前提下尽可能降低整体重量，减少贵金属材料的耗用。饰片与外框的连接采用嵌入式的结构，饰片的侧边与外框内侧做过盈0.02mm的配合，组装时可以通过压合完成固定，不需要额外的焊接点位，避免焊接过程中产生的焊痕影响外框镶钻位置的平整度，也减少了后续打磨焊痕的工序。从佩戴场景来看，该吊坠的整体外形方正，边缘全部做了R0.3的圆角处理，没有尖锐的棱角，日常佩戴时不会勾挂针织类衣物，表面的光面区域也不容易积存污垢，日常清洁只需要用软布擦拭即可，维护难度低。设计时还考虑了后续的表面处理兼容性，光面区域既可以做亮面抛光处理，也可以做拉丝、喷砂等不同的表面效果，围边的镶钻位置可以根据需求替换不同颜色的配钻，或者做无边镶、槽镶等不同镶口的调整，具备一定的结构拓展性，能够适配不同的产品系列开发需求。整个模型的结构拆分清晰，没有倒扣的难加工位置，所有的曲面都做了G1连续的顺滑处理，加工时刀具路径可以连续走刀，不需要频繁抬刀，能够有效缩短CNC加工的时长，降低单件的加工成本。
