Arduino uno铝合金防护外壳结构设计

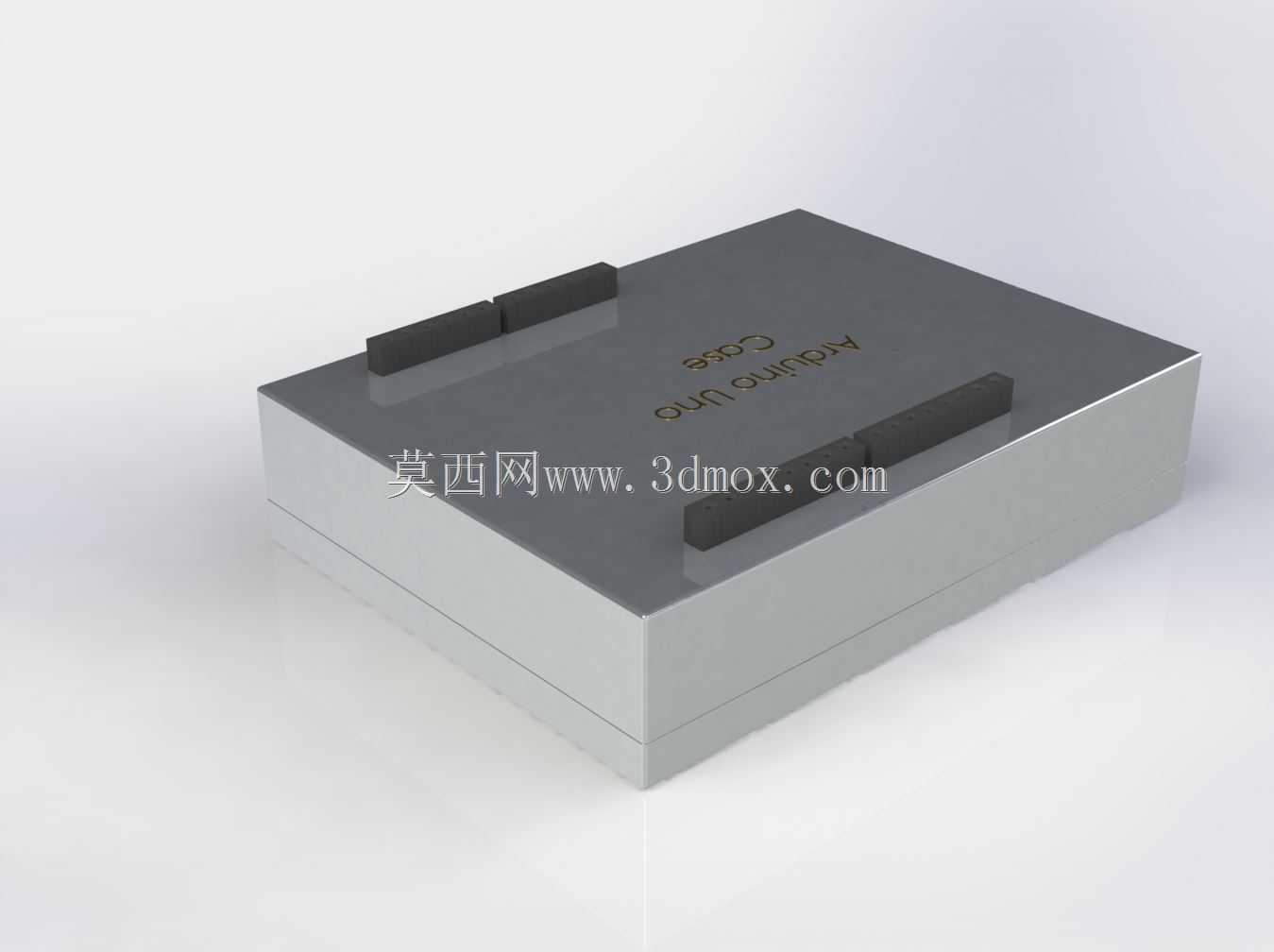

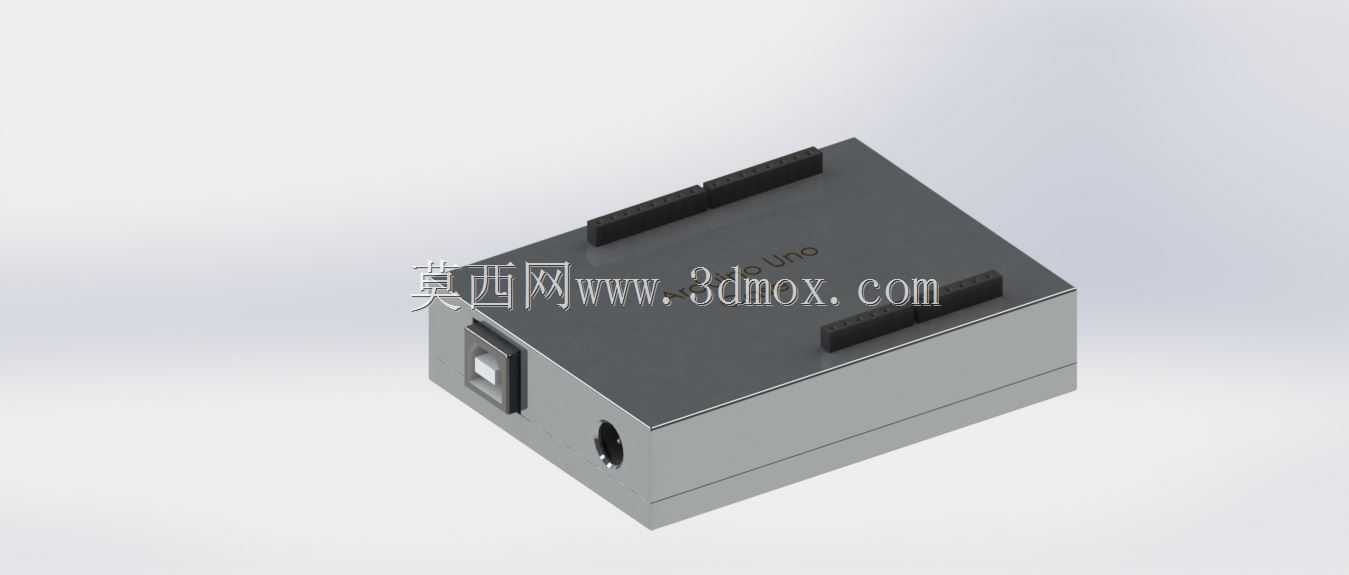

在嵌入式开发、教学实验、小型工控设备搭建场景里，裸露的Arduino uno开发板很容易因车间粉尘、接线拉扯、外力磕碰出现引脚弯折、电路板短路、接口松动等问题，这款铝合金外壳就是针对这类实际使用痛点做的结构适配设计。从实际使用场景出发，外壳采用分体式铝合金结构，上盖与下壳通过侧边卡扣或者隐藏式螺丝完成装配，不需要额外做复杂的结构改造就能把标准尺寸的Arduino uno开发板完全包覆在内，壳体侧壁精准预留了USB-B型程序下载接口、直流电源插座的对位开孔，开孔边缘做了倒角处理，避免插拔线材时刮伤线材外被，同时上盖对应开发板排针的位置做了通槽设计，既可以直接插装传感器扩展板、跳线，也能选配配套的防尘挡片在不使用排针时封闭槽口，减少粉尘进入壳体内部的概率。设计过程中优先考虑了安装边界的适配性，外壳整体外形尺寸完全贴合标准Arduino uno开发板的外轮廓，不会额外占用过多安装空间，壳体底部预留了四个标准M3螺丝安装孔位，孔位间距匹配通用的电子设备安装孔距，可以直接固定在亚克力实验台架、铝型材设备框架、小型工控盒内部，不需要额外打孔做转接件。壳体的铝合金材质本身具备良好的散热性能，开发板长时间运行产生的热量可以通过壳体直接向外传导，相比塑料外壳能有效降低主控芯片的工作温度，提升长时间运行的稳定性，同时金属壳体还能起到一定的电磁屏蔽作用，减少周边电机、继电器等强电设备对开发板模拟信号采集的干扰。在细节结构上，壳体内部做了定位凸台，开发板放入后会被凸台卡住，不会在壳体内晃动移位，对应开发板上复位按键的位置做了凸起的按键帽结构，不需要拆开外壳就能直接按下复位键完成程序重启，侧壁的开孔公差控制在0.1mm以内，既保证线材插拔顺畅，也不会出现间隙过大导致壳体晃动的问题。这款外壳既适合创客在做项目原型搭建时保护开发板，也适合小型自动化设备里把Arduino作为控制核心时做结构防护，避免现场调试过程中误碰电路板造成损坏，同时铝合金的哑光质感也能让整个控制模块的外观更规整，适合用在对设备外观有一定要求的演示类项目、教学实验装置里。在做结构建模的时候，所有开孔位置都和标准Arduino uno板的接口位置做了对位校验，避免出现安装后接口错位插不进线的问题，壳体的壁厚设置在1.5mm，兼顾结构强度和轻量化要求，既不会因为壁厚太薄导致壳体受力变形，也不会因为壁厚过大增加整体重量和材料成本，边角位置全部做了R2圆角处理，没有尖锐的棱角，安装调试时不会划伤操作人员的手部。
