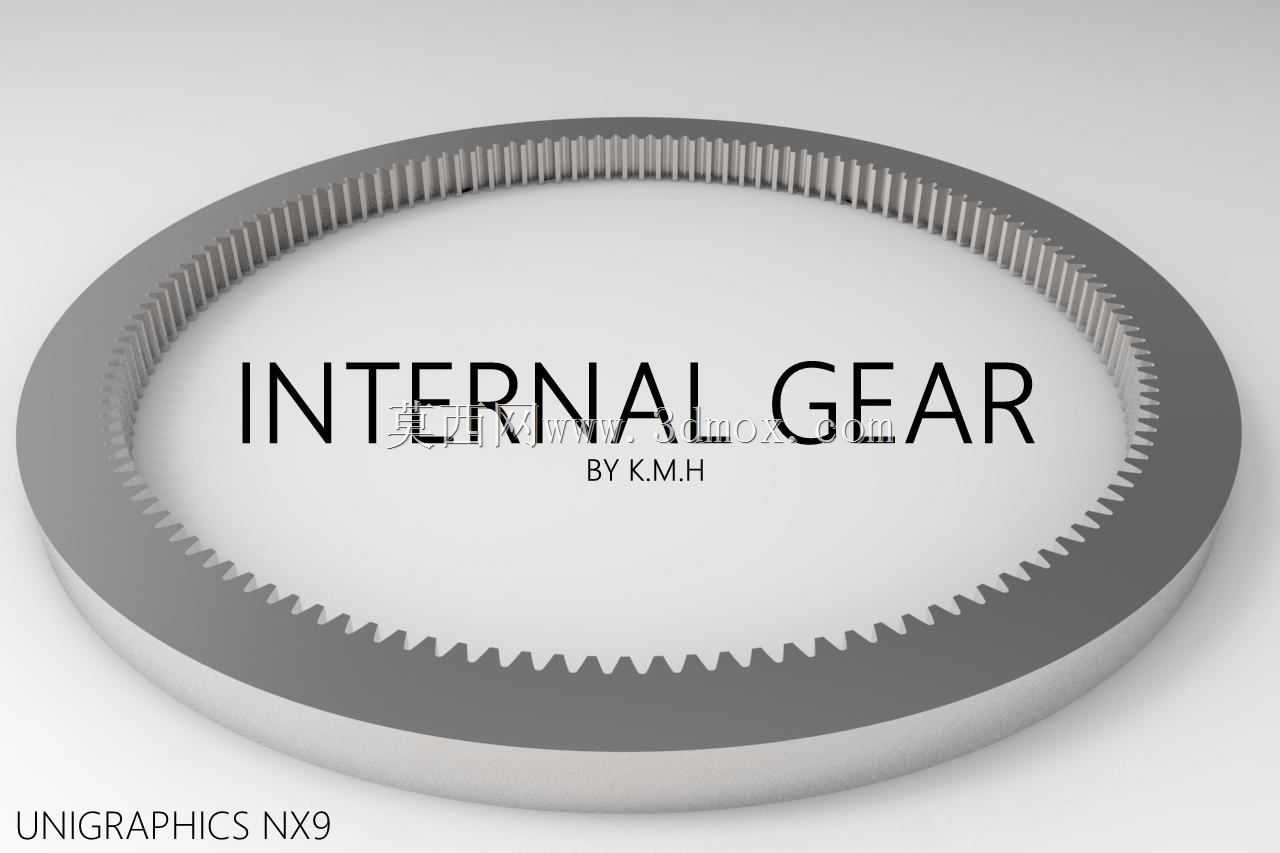

内啮合齿圈传动构件工业设计

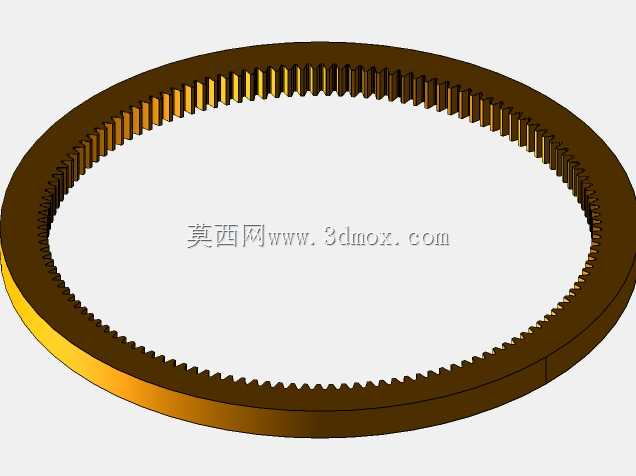

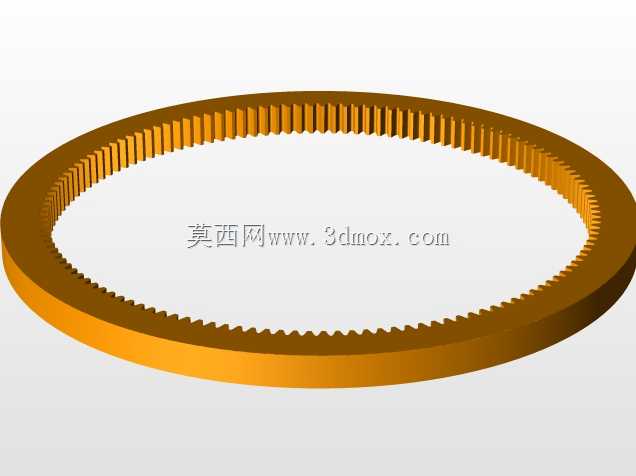

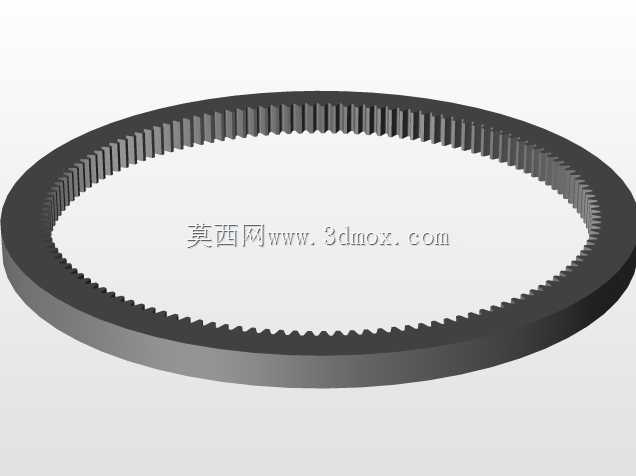

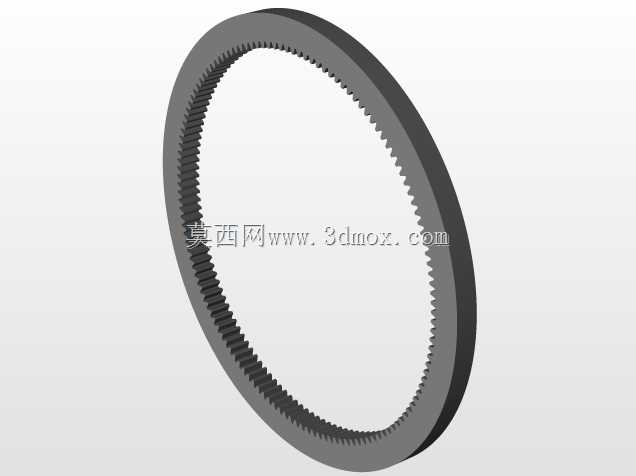

在行星轮系、回转支承、谐波减速器这类紧凑传动结构里，内齿圈是核心的啮合承载构件，和外齿轮相比，内啮合的接触方式自带滑动率低、重合度大的优势，同样模数齿数下能承载更大扭矩，结构空间占用还能缩小近三分之一，这也是很多重载小空间传动场景优先选内齿结构的核心原因。做这个内齿圈的三维结构时，首先要捋清实际安装的边界条件：齿圈的外圆通常是和壳体、轮毂做过盈或者螺栓连接，所以外圆的圆柱度、端面的垂直度公差要结合配合面的压装要求留量，不能只盯着齿形参数忽略安装基准的精度。齿向修形是容易被忽略的点，实际承载时齿圈受载会有微量的径向扩张和扭转变形，如果按理论渐开线直齿做全齿宽啮合，偏载会集中在齿宽两端，跑合阶段就容易出现点蚀，所以建模时要在齿向方向做微米级的鼓形修形量，让载荷尽量分布在齿宽中部。齿根的过渡圆角也不能按标准值一刀切，重载工况下齿根是弯曲应力集中的位置，圆角半径要结合模数调整，同时要保证齿根和轮缘的衔接平滑，避免加工时出现应力台阶。从实际应用场景看，这类内齿圈常用在风电增速箱的行星级、工程机械回转机构、电动自行车的轮毂减速单元里，不同场景的设计侧重完全不同：风电场景的内齿圈要考虑低温下的材料冲击韧性，齿面要做渗碳淬火处理，建模时要预留热处理变形的精加工余量；工程机械回转用的内齿圈通常和回转支承滚道做一体化设计，要兼顾滚道的接触疲劳强度和轮齿的弯曲强度，轮缘厚度要能承受径向载荷带来的张应力，避免长期受载出现齿圈失圆；小型减速单元里的内齿圈很多用粉末冶金或者注塑成型，建模时要拔模斜度，齿形要做适合成型工艺的修正，避免脱模时出现齿形缺损。安装边界上，齿圈的轴向定位通常靠端面止口，所以止口的直径公差要和配合件做基孔制配合，止口的深度要考虑密封件的安装空间，如果是油润滑的传动结构，齿圈端面还要预留回油槽的位置，避免搅油损失过大。齿宽的选择也不是越宽越好，齿宽过大容易因为装配同轴度误差出现偏载，通常齿宽和模数的比值要控制在合理区间，同时要和配对的行星轮齿宽做匹配，行星轮齿宽一般比内齿圈窄1到2毫米，补偿轴向窜动的余量。建模过程中，渐开线齿形的生成要严格按基圆参数展开，不能用近似圆弧代替，尤其是少齿差传动的内齿圈，齿形的微小误差都会导致啮合干涉，出现卡滞或者噪音过大的问题。齿顶高系数也要根据是否需要变位做调整，正变位的内齿圈可以提升齿根强度，但是要验算齿顶厚，避免齿顶过窄出现淬火开裂。另外，很多内齿圈会设计成和壳体一体化的结构，这时候要考虑轮缘的刚度，轮缘太薄会导致受载后齿形变形过大，啮合精度下降，轮缘太厚又会增加整体重量，所以要结合有限元的应力分析结果，在保证刚度的前提下做轻量化的减重槽设计，减重槽的位置要避开齿根对应的应力集中区域，不能削弱轮齿的支撑强度。从装配工艺角度，内齿圈和行星轮的装配侧隙要留合理范围，侧隙太小容易热胀卡滞，侧隙太大会导致正反转冲击过大，建模时要把侧隙量折算到齿厚偏差里，同时要考虑不同温度下材料热膨胀带来的侧隙变化，比如高温工况下的内齿圈要适当放大侧隙，补偿材料膨胀带来的间隙减小。
