汽车发动机活塞结构三维设计

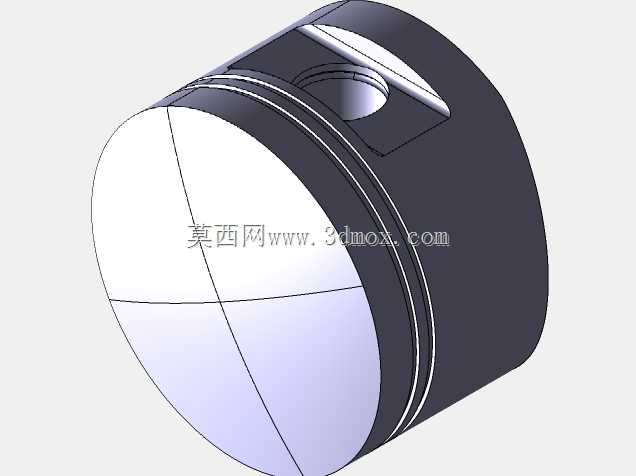

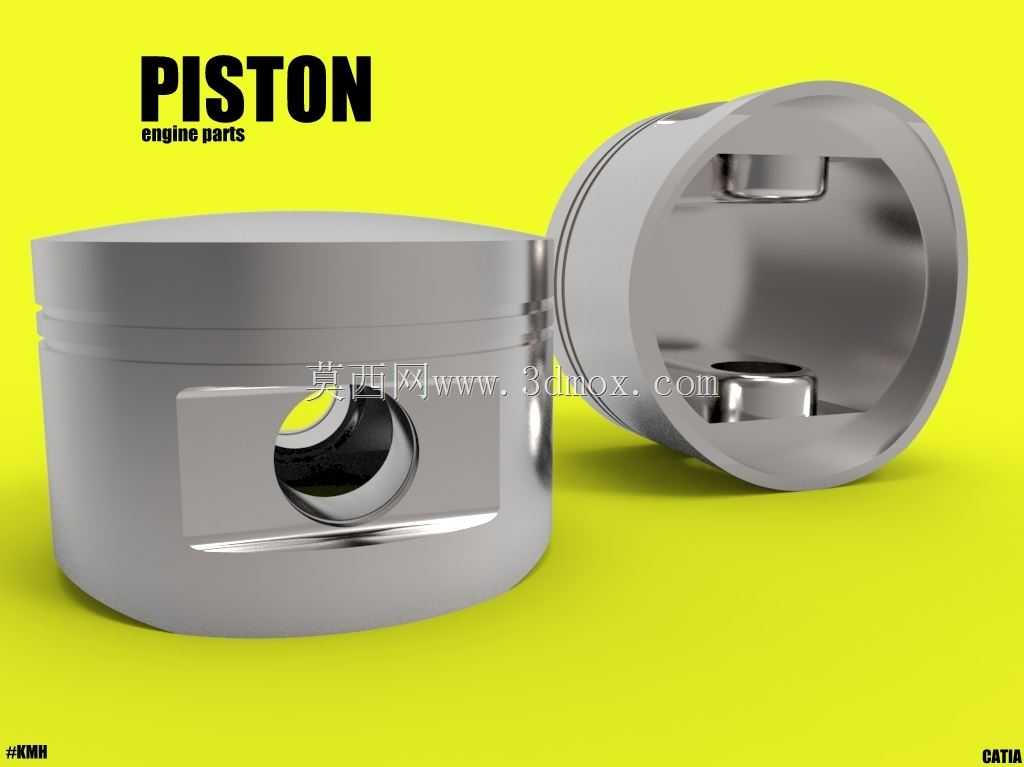

在往复式内燃机的动力传递链路里，活塞是直接承接燃烧压力、完成能量转换的核心运动部件，其设计合理性直接决定整机的动力输出效率、运转可靠性与服役寿命。日常做整机结构匹配时，首先要明确活塞的安装边界：它装配于气缸套内部，顶部与气缸盖、气缸壁共同围成燃烧室空间，裙部在缸套内做往复直线导向，活塞销孔通过活塞销与连杆小头连接，将燃烧爆发产生的轴向推力传递给连杆，进而转换为曲轴的旋转扭矩输出。

从功能特性来看，活塞需要在高温、高压、高速往复运动的恶劣工况下工作，顶部直接接触上千摄氏度的燃烧气体，承受瞬间可达数兆帕的爆发压力，同时每分钟要完成数千次的往复运动，惯性载荷极大，因此设计时首先要保证足够的结构强度与刚度，同时尽可能降低往复运动质量，减少惯性力带来的整机振动与部件磨损。这款活塞的顶部采用适配对应排量燃烧室的凹坑造型，能够配合气缸盖的气门避让结构、喷油器布置位置，合理组织燃烧室内的气流运动，让油气混合更充分，提升燃烧效率，降低排放污染物的生成。

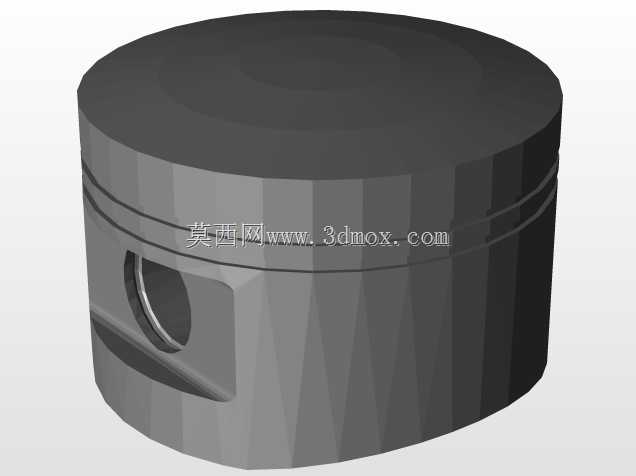

活塞的环带区域设计有三道环槽，上方两道为气环安装位，用来密封燃烧室的高压燃气，避免燃气下窜到曲轴箱造成功率损失，最下方一道为油环安装位，用来刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。环槽的加工精度直接影响活塞环的密封效果，设计时要预留合理的侧隙与背隙，保证活塞环在热膨胀状态下不会卡滞，同时能正常贴合缸壁实现密封。

活塞裙部是导向的核心结构，设计时采用了适配缸套变形的型线，并非正圆柱结构，而是考虑工作状态下的热变形、机械变形，将裙部加工成中凸变椭圆的造型，冷态装配时裙部与缸壁保留合理的配合间隙，热态运转时裙部膨胀后能均匀贴合缸壁，既避免冷启动敲缸，又防止热态下活塞卡滞在缸套内。裙部表面通常会做减摩处理，降低与缸壁的摩擦系数，减少运转过程中的摩擦损耗。

活塞销孔的位置设计经过了偏心优化，销孔中心与活塞中心存在微小的偏移量，能够在活塞越过上止点换向时，减轻活塞对缸壁的敲击噪声，提升整机运转的平顺性。销孔内部设计有卡簧槽，用来安装活塞销卡环，限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁。销孔与活塞销采用合理的配合精度，保证动力传递的可靠性，同时允许活塞在摆动过程中存在微小的角度调整，适配连杆的摆动运动。

在实际选型匹配过程中，活塞的外形尺寸必须与对应机型的缸径、行程、压缩比参数完全匹配，活塞的总高度、压缩高度、环槽位置、销孔直径这些关键尺寸，都要和气缸体、连杆、气缸盖的相关尺寸形成公差配合，不能出现干涉。比如压缩高度直接决定了发动机的实际压缩比，尺寸偏差过大会导致压缩比偏离设计值，要么出现动力不足、燃烧不充分，要么出现爆震损坏机件；销孔的中心高偏差会影响活塞的上止点位置，进而影响气门与活塞的安全间隙，运转时可能出现气门撞击活塞顶的严重故障。

从结构设计思路上，这款活塞在保证强度的前提下，对裙部、销座区域做了合理的减重优化，在应力集中的销座与活塞顶连接位置做了圆弧过渡，避免应力集中导致的疲劳开裂，同时合理分配各部位的金属厚度，让活塞工作时的热传导路径更顺畅，把顶部吸收的热量通过活塞环传递给缸壁、通过活塞销传递给连杆，最终通过冷却系统带走，控制活塞各部位的温度在合理范围内，避免局部过热导致材料强度下降、热变形过大。

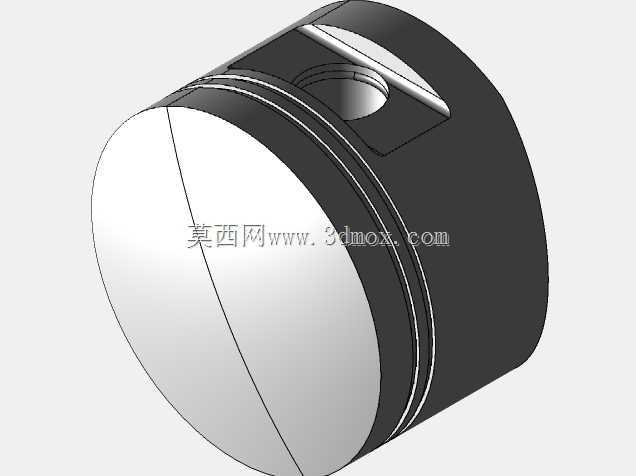

在做三维建模过程中，需要重点关注各特征之间的位置公差，比如环槽与活塞轴线的垂直度、销孔与活塞轴线的垂直度、裙部型线的轮廓度，这些形位公差直接影响活塞的实际装配与运转性能。建模时还要考虑后续加工的工艺性，比如各转角位置的圆角设计要适配加工刀具的参数，避免出现无法加工的清角，壁厚的均匀性要满足铸造或者锻造的工艺要求，避免出现缩松、气孔等毛坯缺陷。

实际装机应用中，活塞的工作状态直接影响发动机的动力表现，密封失效会导致缸压不足、动力下降，裙部磨损过量会导致烧机油、异响，销孔磨损会导致运转噪声增大、活塞销窜动。因此在设计阶段就要通过运动仿真、热结构耦合分析，验证活塞在不同工况下的变形量、应力分布、温度场分布，确保在全工况范围内活塞都能可靠工作，不会出现结构失效、卡滞、密封不良等问题。对于不同用途的发动机，比如乘用车汽油机、商用车柴油机、工程机械用发动机，活塞的结构设计、材料选型、表面处理都会有针对性的调整，比如高强化柴油机的活塞会设计内冷油道，通过机油喷射带走更多热量，满足高负荷工况下的散热需求，而这款活塞的结构更适配常规排量的乘用车自然吸气发动机，在保证可靠性的前提下兼顾轻量化与低摩擦特性，能够满足日常运转的性能需求。
