双探头微型红外传感模块结构设计

在桌面级3D打印设备的运动定位、小型自动化产线的工件到位检测、创客类开源硬件的距离感应场景里，这类双探头微型红外传感模块是出镜率极高的底层检测元件。不同于单探头红外模块仅能实现单方向的信号采集，双探头的布局可以覆盖更广的检测扇面，在有限的安装空间内减少盲区，尤其适配Duet3D这类开源3D控制板的外设扩展需求，不用额外增设转接支架就能直接完成接线部署。

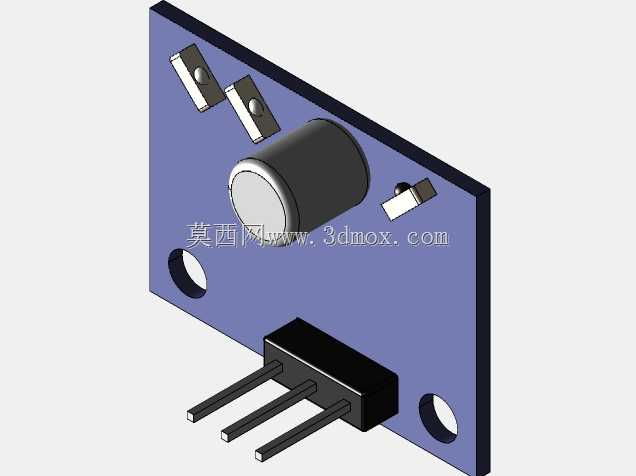

从结构设计层面看，整个模块采用FR-4环氧玻纤基板作为承载基底，基板厚度控制在1.6mm常规PCB板厚，兼顾结构强度与焊接工艺适配性。基板外形做了切角处理，两个对角位置预留了直径3.2mm的安装通孔，孔位中心距匹配行业通用的20mm孔距标准，既可以用M3螺丝直接固定在设备的铝型材框架上，也能配合尼龙柱实现悬空安装，避开设备内部的走线或运动部件干涉。基板边缘预留的排针焊盘采用标准2.54mm间距设计，直插排针伸出长度控制在8mm，既保证插接到面包板或控制板排母时的接触可靠性，也不会因为针脚过长导致运输或装配过程中出现弯折变形。

核心的红外感应探头采用金属封装圆柱外形，探头本体直径10mm，长度12mm，通过波峰焊固定在基板中心位置，探头接收面与基板平面保持垂直，保证检测方向与安装面法线方向一致，减少安装角度偏差带来的检测距离误差。两个辅助的红外发射管对称布置在主探头两侧，发射管轴线与主探头轴线呈15度夹角，形成交叉的红外发射覆盖区，相比平行布置的发射管，这种角度设计能让近距检测的盲区缩小到5mm以内，远距检测的有效范围可以稳定覆盖20-150mm区间，适配不同场景下的检测距离需求。基板上的贴片元件全部采用回流焊工艺贴装，元件布局避开安装孔与排针位置，焊接完成后元件最高点不超过主探头金属外壳的顶面，避免装配过程中元件与其他结构件发生磕碰。

设计过程中需要重点考虑模块的电磁兼容与安装边界，基板上的电源走线做了加宽处理，宽度不小于1mm，减少供电线路的压降，信号走线远离发射管驱动回路，避免驱动电流的脉冲干扰串入信号输出端。模块整体的外轮廓尺寸控制在35mm*25mm范围内，安装时只要保证探头前方15度锥角范围内没有不透光的遮挡物，就能保证检测精度，不需要额外做遮光处理。在3D打印设备的应用场景里，这类模块通常安装在挤出头附近，配合自动调平流程检测热床与喷嘴的间距，双探头的设计可以同时覆盖喷嘴两侧的床面高度，减少单点检测带来的调平误差；在小型传送线的工件检测场景里，模块可以安装在传送带侧面，检测工件是否到达指定工位，双探头的宽覆盖范围可以兼容不同宽度的工件检测，不用频繁调整模块的安装位置。

从装配维护的角度看，整个模块没有活动部件，所有元件都采用焊接固定，抗震性能优于带可调电位器的红外模块，在设备持续运行的振动环境下不会出现参数漂移。模块的工作电压兼容3.3V与5V逻辑电平，可以直接对接不同主控板的IO口，不需要额外增加电平转换电路，降低了外设集成的设计难度。安装时需要注意探头表面不能沾染油污或灰尘，否则会导致红外发射与接收的效率下降，实际部署时可以在探头前方增加一层透明的PET防护片，防护片与探头端面保持1mm左右的间隙，既不影响红外信号的穿透，也能阻挡加工过程中产生的碎屑或飞溅物污染探头表面。
